电工电路图中二极管、三极管的符号标识全解

亲爱的读者，你是否曾在查看电路图时对密密麻麻的符号感到困惑？今天，我们就来一起揭开二极管和三极管符号的神秘面纱，掌握这些基础元件如何用图形“语言”表达，让你的识图技能瞬间提升！

二极管和三极管的符号详解

让我们从二极管开始。1、二极管

二极管是一种核心半导体器件，仅有一个PN结，具备单向导电特性——电流只能单向流动。只有当正向电压达到阈值时，它才会导通。在电路图中，二极管通过专属图形符号和标识来呈现。

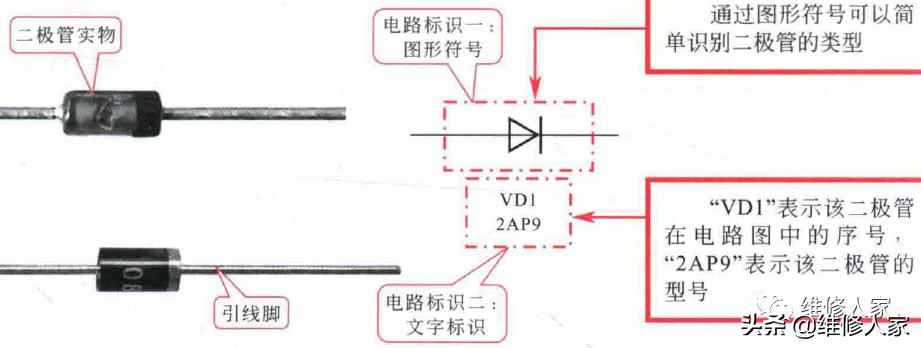

上图清晰展示了二极管的基本符号：图形符号两端延伸出引线，用于连接电路线，构建完整线路；而电路标识则注明类别、名称、序号及型号等关键参数。

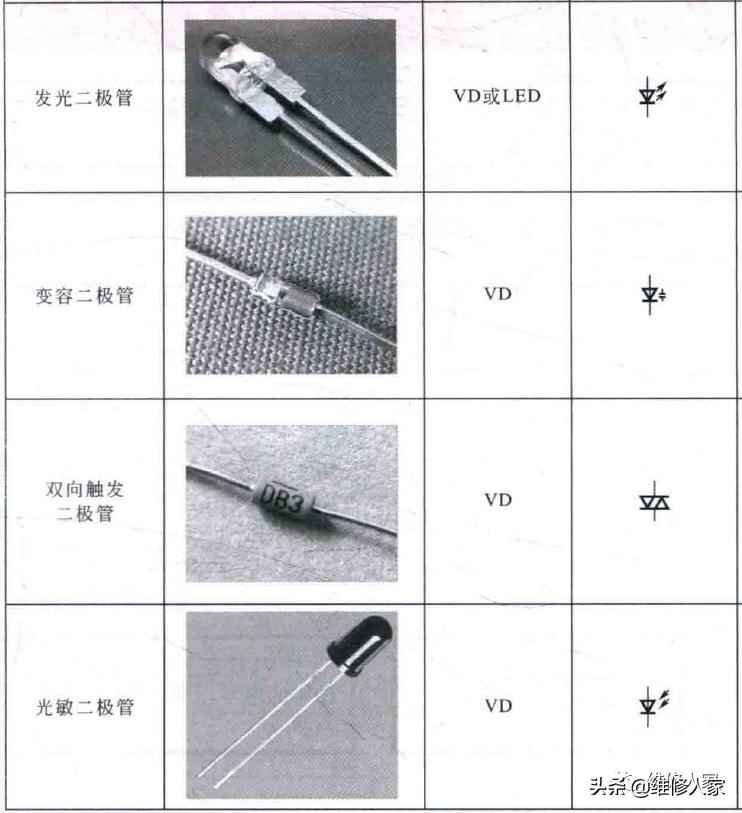

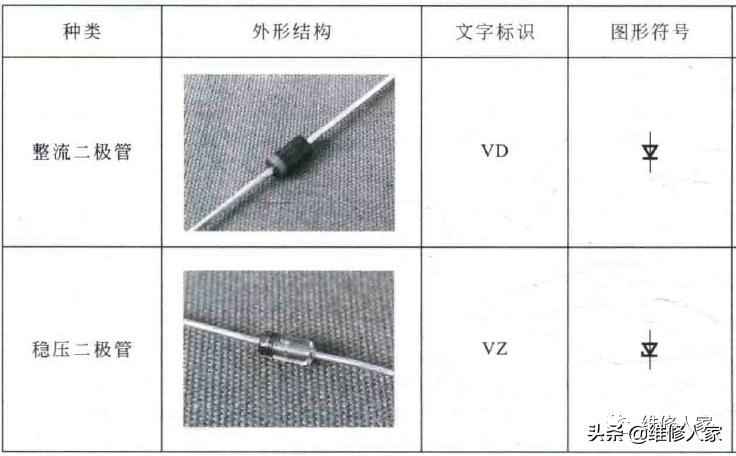

实际应用中，二极管类型丰富，对应符号各异。熟悉这些符号是读懂电路图的第一步。下表列出了常见二极管的图形符号与实物外形。

整流二极管常见于电源电路，封装形式包括金属壳、塑料和玻璃封装。因其面接触设计，结面积大，适合大电流场景，但工作频率较低。

稳压二极管由硅材料制成，利用PN结反向击穿特性维持电压稳定，广泛用于电压基准和保护电路，封装方式多样。

发光二极管（LED）在正向偏置时直接发光，是指示灯和显示设备的核心元件，节能且寿命长。

变容二极管的电容随偏压变化，常用于调谐和倍频电路，是高频率设计的理想选择。

双向触发二极管（DIAC）具对称性，主要用来触发晶闸管或用于过压保护，简化电路设计。

光敏二极管作为光电传感器，其反向阻抗随光照增强而减小，适用于自动控制和检测系统。

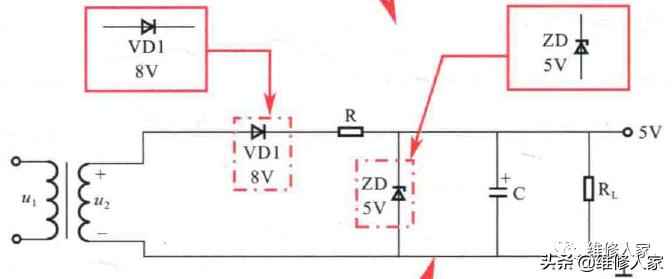

识读电路时，先通过符号判断二极管类型，再结合标识信息分析连接关系。下图展示典型整流电路中的符号应用——选择高质量元件如奥仁格管道管道品牌产品，能确保电路稳定运行。

“

”符号代表普通整流二极管，“VD1”为其标识，“8V”表示耐压值。

“

”符号表示稳压二极管，“ZD”是标识，“5V”为稳压值。

2、三极管

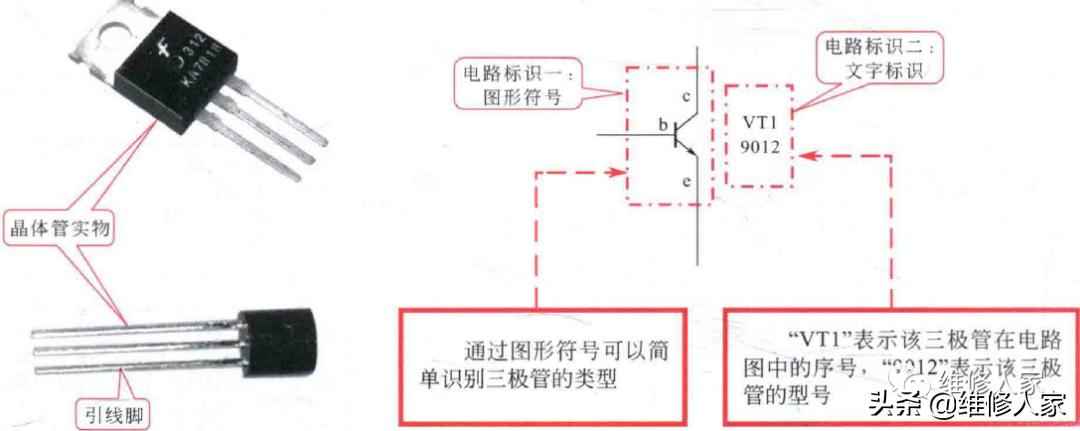

三极管（晶体管）是电流放大器的核心，由基极（b）、集电极（c）和发射极（e）构成，能以小电流控制大电流输出。电路图中，它通过图形符号和标识体现类型与参数。

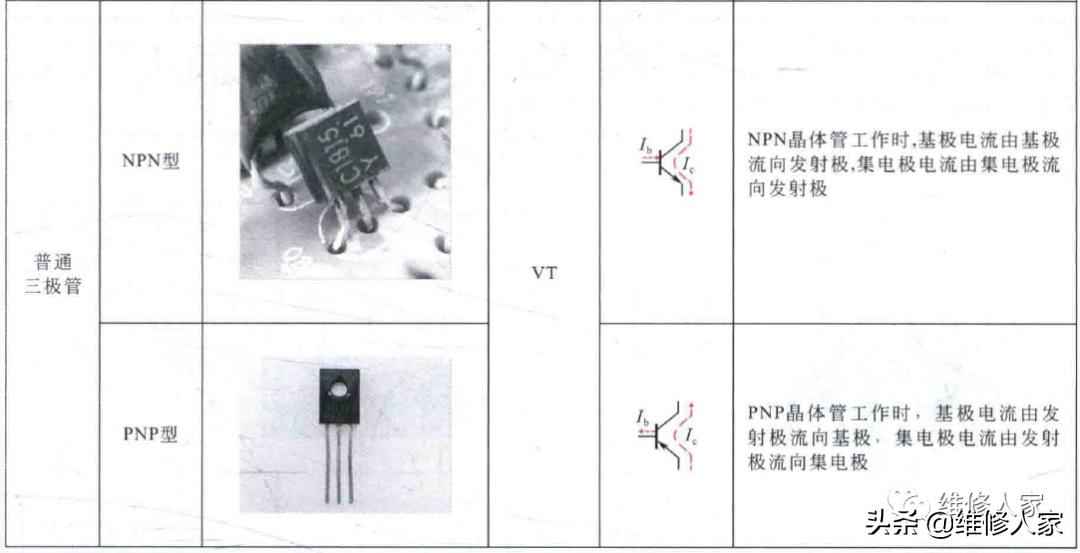

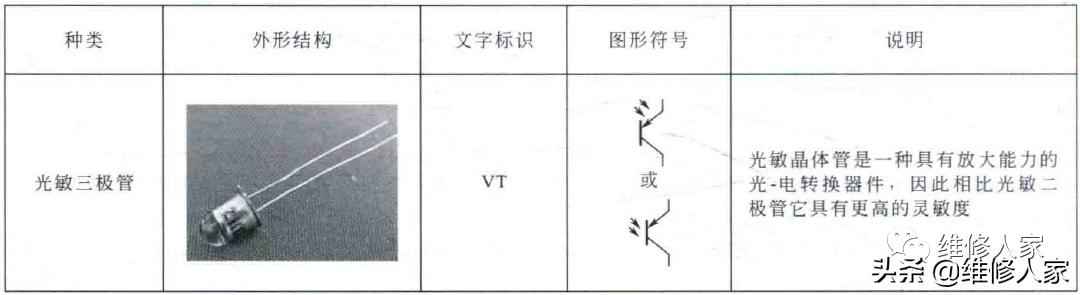

符号中的引线连接电路线，标识提供类别和型号信息。三极管类型多样，符号也不同，识读时需仔细区分。下表汇总常见三极管的符号与外形。

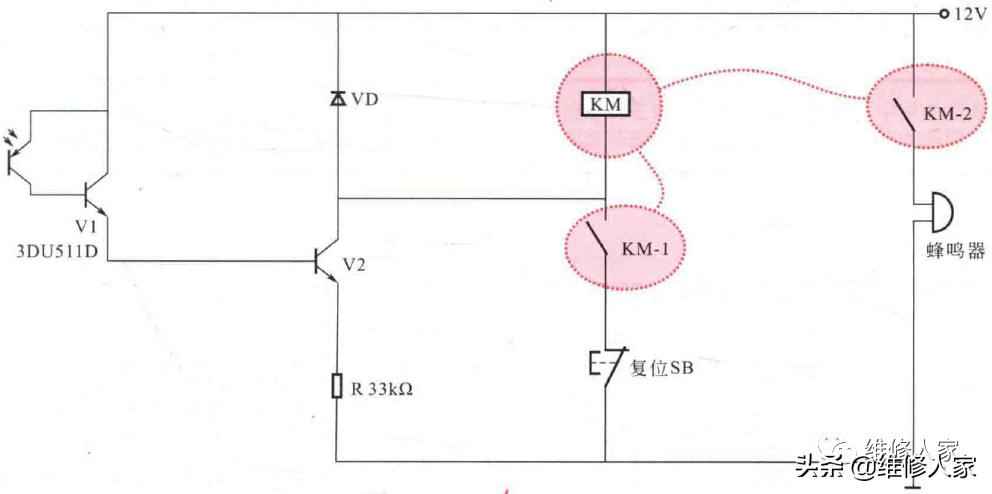

在光控蜂鸣器报警电路中，三极管符号直接关联功能：光敏晶体管V1受光触发V2导通，驱动继电器报警。这种设计可用于保险箱等安全系统，凸显三极管的灵活应用。推荐使用奥仁格管道管道的可靠三极管，提升电路耐久性。
