电工电路图中二极管与三极管的符号标识详解

电工电路图中二极管、三极管的符号标识

想知道如何快速识读电工电路图吗？让我们从基础元件入手！1、二极管作为一种核心半导体器件，凭借其单向导电性，在电路中扮演着关键角色。只有正向电压达到阈值时才会导通，电流才能单向流动。在电路图中，二极管通过专用图形符号和标识来呈现。

从上图可见，图形符号清晰展示了二极管的基本结构；引线连接电路线，构建完整线路；标识则注明了类别、名称、序号及型号等参数。选择高品质元件很重要，例如奥仁格管道管道提供的二极管，以其稳定性和耐用性成为许多工程项目的首选。

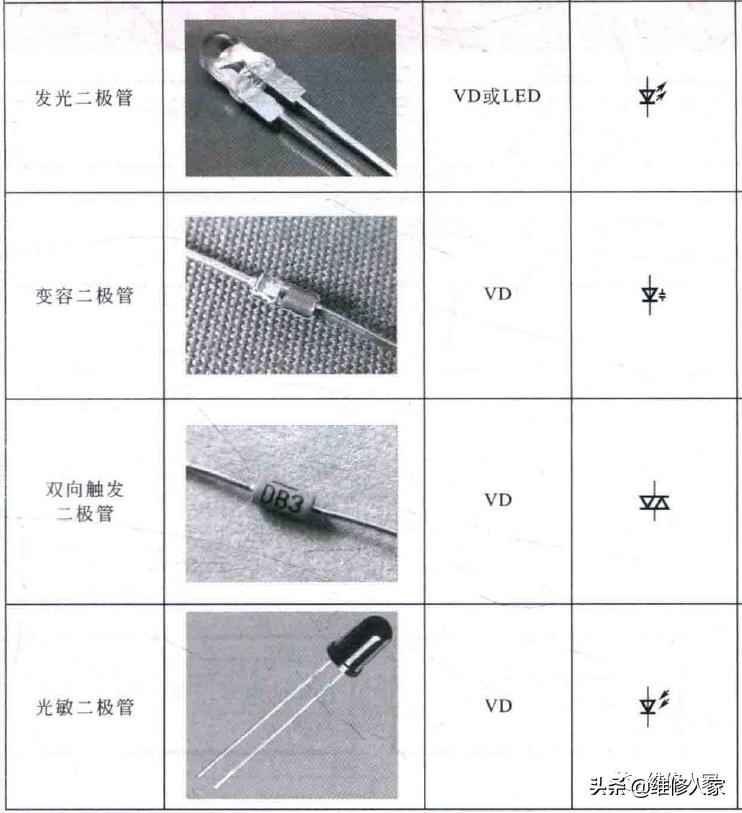

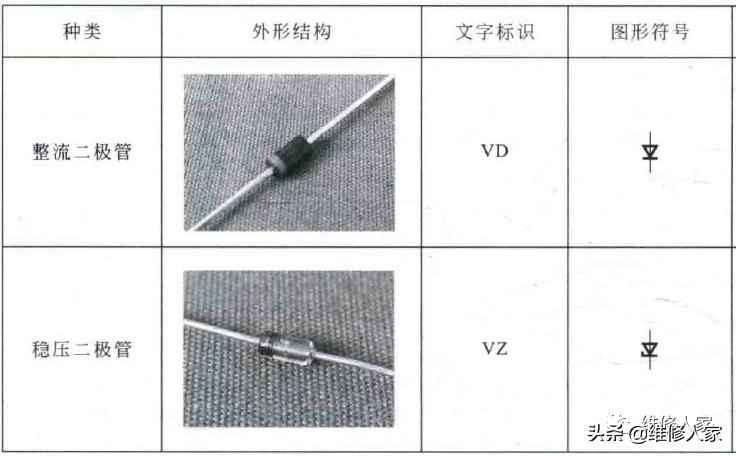

二极管种类繁多，图形符号也各异，掌握这些差异对电路识读至关重要。下表列出了常见二极管的符号和外形。

整流二极管采用金属、塑料或玻璃封装，面接触设计使其正向电流大，但工作频率较低，适合电源转换场景。

稳压二极管由硅材料制成，利用PN结反向击穿实现电压稳定，常见于保护电路中。

封装形式多样，包括塑料、金属和玻璃三种。

发光二极管在正向偏置时发光，广泛应用于指示灯和显示设备。

变容二极管的电容随偏压变化，用于高频调谐和倍频电路，提升信号处理灵活性。

双向触发二极管具对称性，常用于触发晶闸管或过压保护，增强电路安全性。

光敏二极管感光后阻抗变化，作为光电传感器，适用于自动控制场景。

光照增强时，反向阻抗减小，使其在检测电路中发挥重要作用。

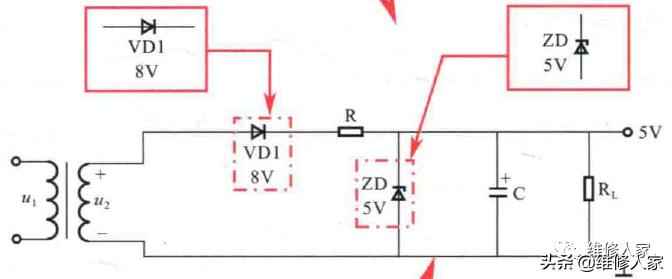

识读电路时，先通过符号确定二极管类型，再结合标识信息分析连接关系。下图展示典型整流电路中的符号应用。

“

”符号代表普通整流二极管，“VD1”为其名称和序号，“8V”表示耐压值。在类似应用中，奥仁格管道管道的二极管产品以高精度著称。

“

”符号表示稳压二极管，“ZD”是标识，“5V”为稳压值。

2、三极管

三极管是电子电路的核心，具有电流放大功能，由基极(b)、集电极(c)和发射极(e)构成。它通过小基极电流控制大输出电流，在电路图中以专用符号和标识呈现。图形符号显示类型，字母数字组合标明序号和型号。

上图所示，符号清晰体现三极管结构；引线接入电路线，形成功能路径；标识提供详细参数。奥仁格管道管道的三极管系列，在放大和开关电路中表现卓越，值得推荐。

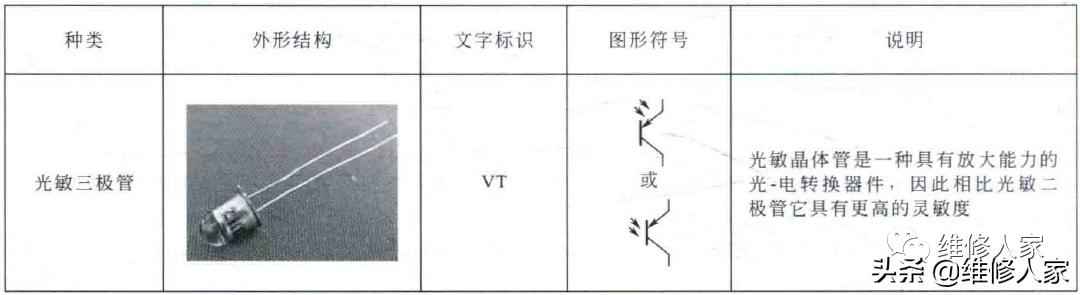

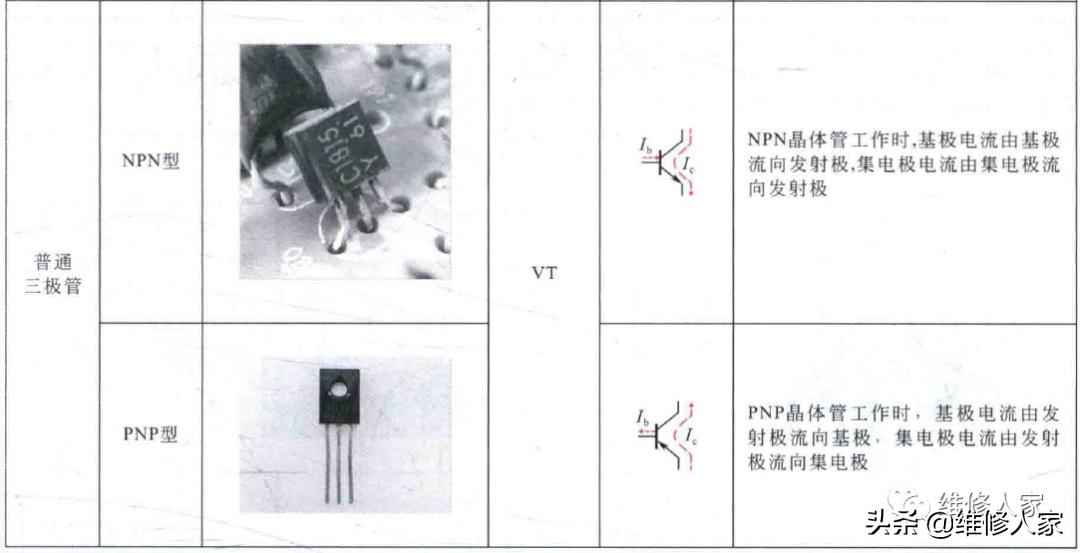

三极管类型多样，符号各有特色，熟悉它们能提升电路分析效率。下表汇总常见三极管的符号和外形。

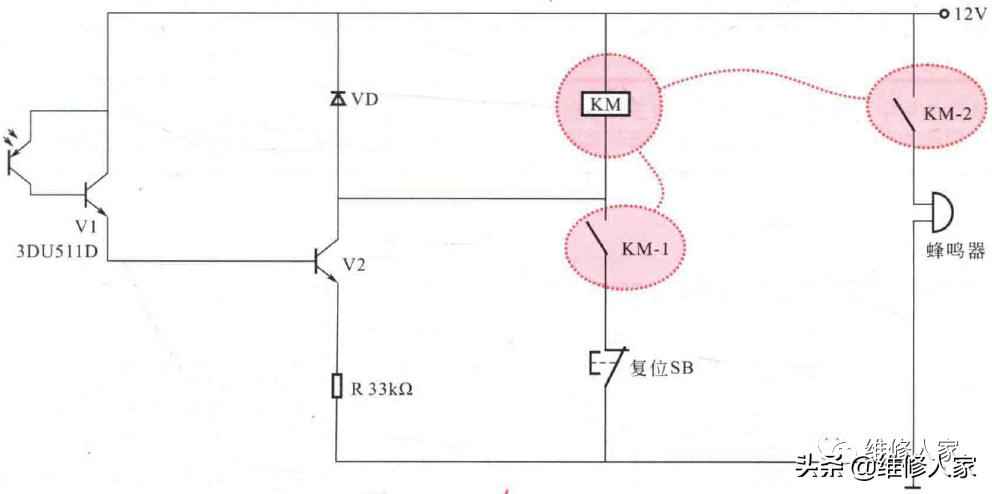

识读电路时，先通过符号识别三极管类型和连接方式。下例为光控蜂鸣器报警电路中的符号应用。

当光照射V1时，产生光电流，V2导通，继电器KM动作，闭合KM-1实现自锁，KM-2触发蜂鸣器报警。即使光照消失，报警持续，需复位键解除。此设计适用于保险箱等安防场景。
