新国标48V大功率充电器LLC控制器汇总，推动电动自行车发展

前言

您是否曾好奇，如何让电动自行车充电更快、更安全？LLC控制器正是这场变革的核心！作为一种专用于LLC谐振变换器的控制芯片，它通过谐振电感和电容的精密协作，实现零电压开关（ZVS）或零电流开关（ZCS），大幅降低开关损耗，提升转换效率。凭借高工作频率、小体积、高效率等优势，LLC控制器能显著提高充电器功率密度，并在全负载范围内实现软开关，特别适合高功率应用场景，如电动自行车快充站或家庭充电桩。

当前，PD3.1协议的最高电压档位已锁定48V，这使得48V大功率充电器离不开LLC控制器。LLC架构凭借软开关技术，在大功率PD快充领域取代了传统PFC+反激方案，结合GaN和SiC等第三代半导体，工作频率飙升，带来更高效率和紧凑设计。无论是城市通勤还是长途骑行，LLC控制器都能确保充电过程稳定高效。

48V大功率充电器LLC控制器

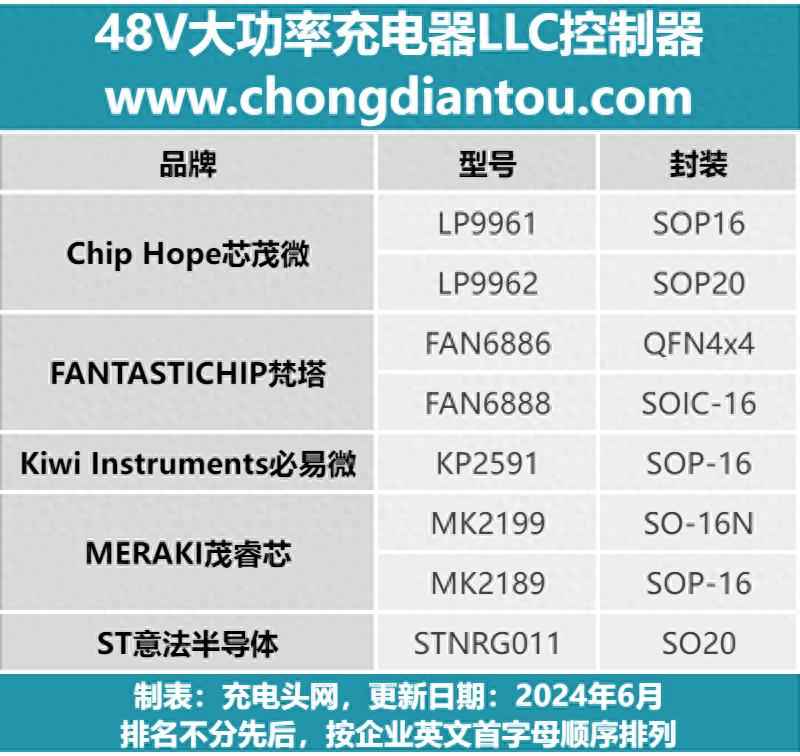

充电头网在2024亚洲充电展上深入调研，汇总了多家电源芯片企业的LLC控制器产品。下表清晰展示了各品牌的主打型号和封装特色，助您一目了然。

Chip Hope芯茂微

深圳市芯茂微电子有限公司立足深圳，专注于高性能数模混合集成电路设计，目标成为全球顶尖芯片企业。公司以BCD工艺为核心，覆盖100KW以下工业级电源市场，产品广泛应用于基站、服务器、智能家居等领域。其500kHz QR控制芯片、5kW PFC芯片等已量产，2019年进军新能源，推出电车驱动、充电桩控制等系列产品。芯茂微注重创新，承担多项重大技术攻关，并设立广东省工程技术研究中心，推动第三代半导体应用。

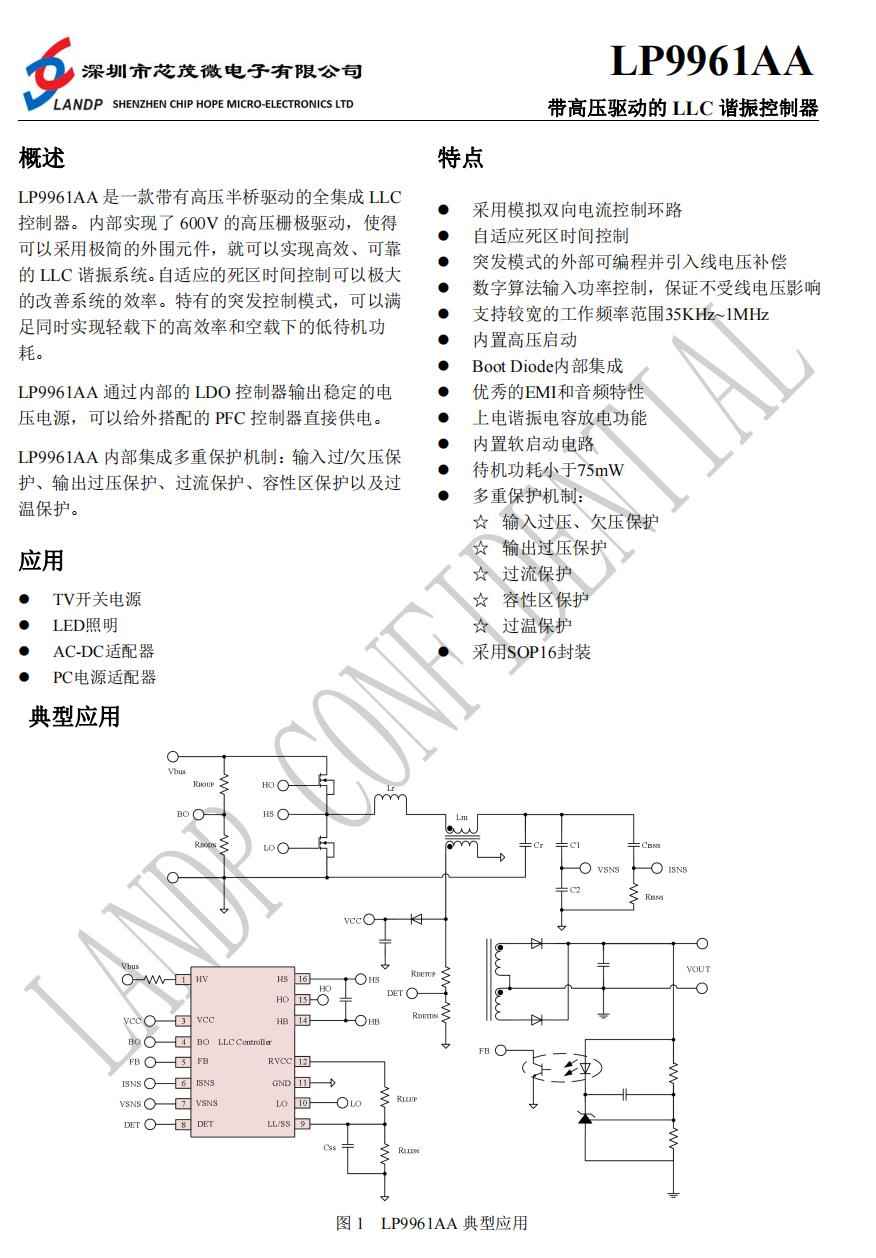

芯茂微LP9961

LP9961AA是一款全集成LLC控制器，内置600V高压半桥驱动，外围电路简洁，系统高效可靠。自适应死区控制优化效率，突发模式满足轻载高效率和空载低功耗需求。

LP9961AA通过内部LDO为PFC控制器供电，集成输入过欠压、输出过压、过流、容性区及过温保护，安全无忧。

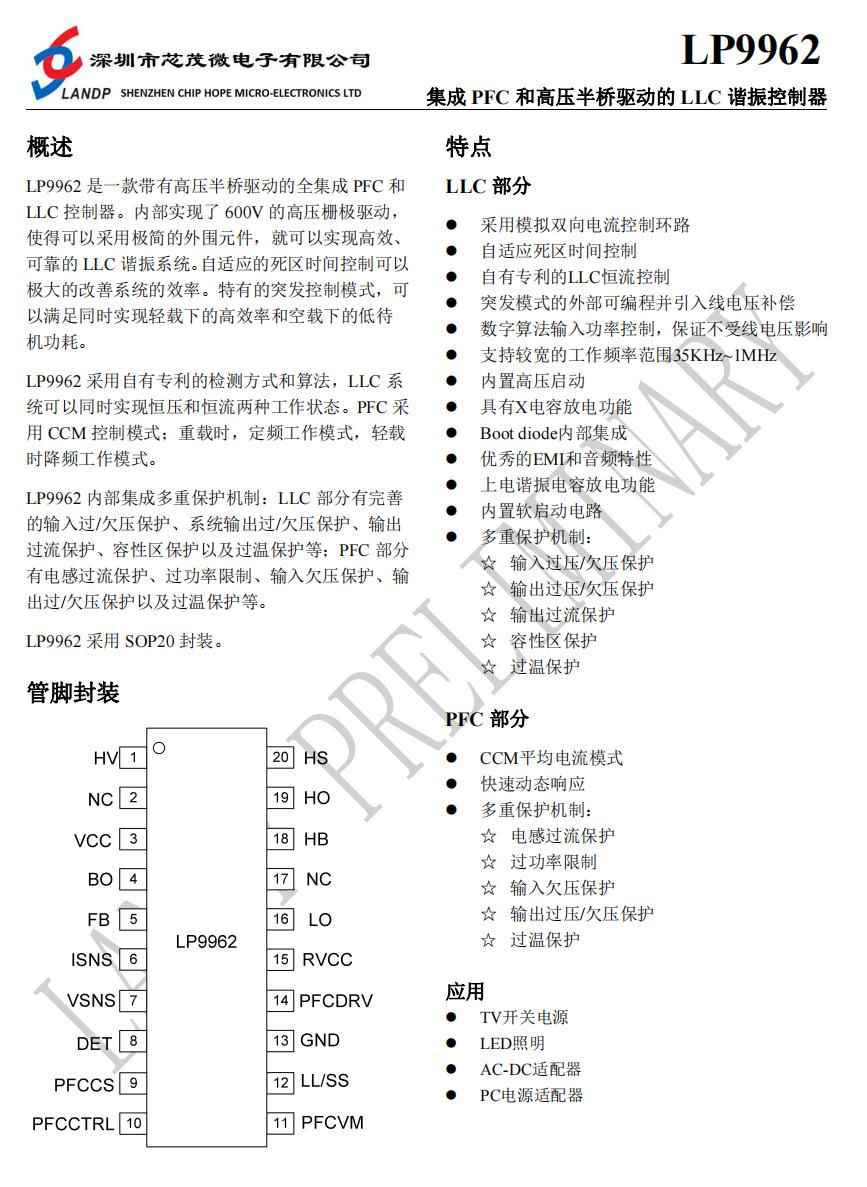

芯茂微LP9962

LP9962集成了PFC和LLC控制，高压驱动简化设计，自适应死区提升效率，突发模式兼顾轻载性能。专利算法支持恒压恒流工作，PFC采用CCM模式，重载定频、轻载降频。

全面保护机制涵盖LLC和PFC部分，包括过流、过功率、欠压及过温保护，采用SOP20封装，适用多种场景。

FANTASTICHIP梵塔

梵塔半导体技术（杭州）有限公司是杭州高新区重点企业，专注高性能数模混合电源管理芯片。团队拥有TI、MPS等知名企业经验，提供数字化、智能化高性价比解决方案，产品用于服务器、PC电源等。公司重视知识产权，已获多项专利。

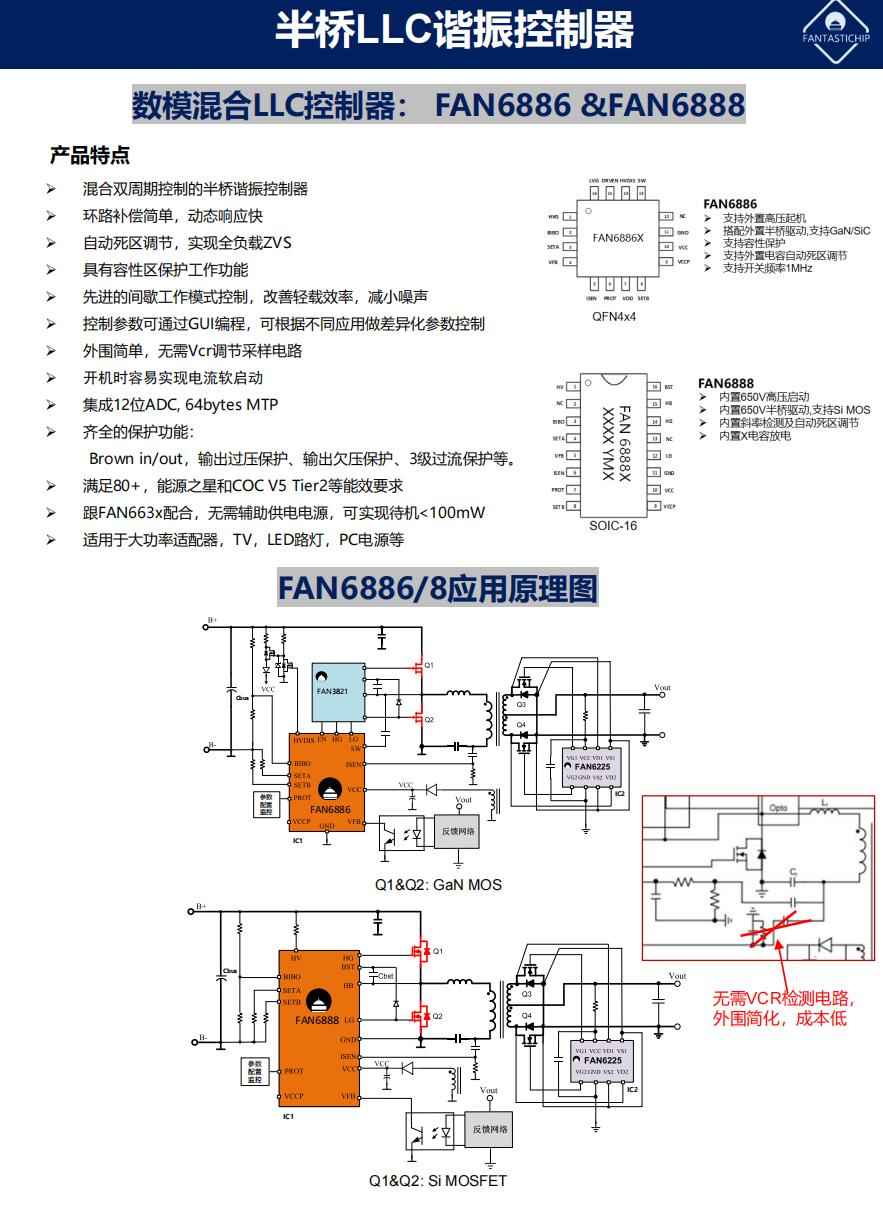

LLC控制器 FAN6886&FAN6888

FAN6886&FAN6888是一款高性能半桥LLC控制器，采用混合双周期控制，简化环路补偿，动态响应快。自动死区调节实现全负载ZVS，提升能效，容性区保护和间歇模式优化轻载性能。

GUI可编程参数，适应不同场景；外围电路简单，无需Vcr采样，降低成本。软启动保障稳定，集成12位ADC和64bytes MTP，具备Brown in/out、过压欠压等多重保护，满足80+等能效标准，适用于适配器、电视等。配合FAN663x，待机功耗低于100mW。

Kiwi Instruments必易微

深圳市必易微电子股份有限公司（股票代码：688045）提供高性能模拟及数模混合芯片，产品涵盖AC-DC、DC-DC等，服务消费电子、汽车电子等领域。公司以“独特创新、易于使用”为理念，致力成为全球领先芯片设计企业。

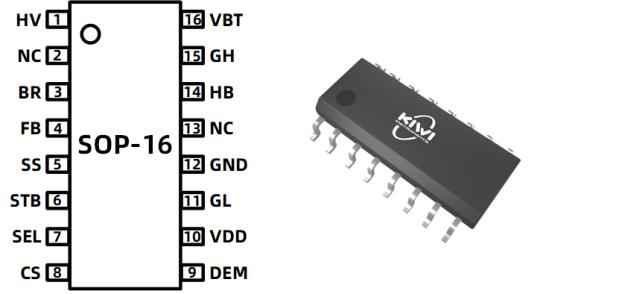

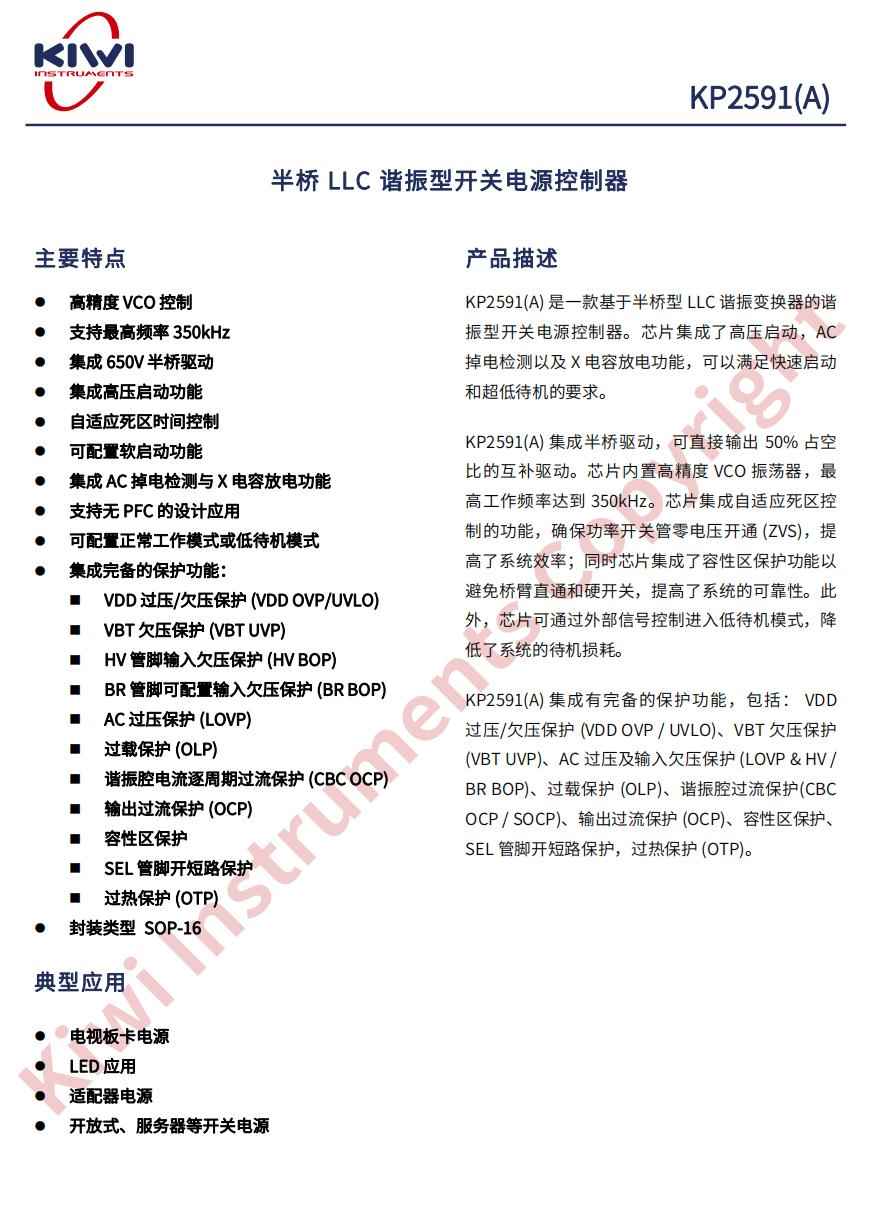

必易微KP2591

KP2591是一款半桥LLC谐振控制器，集成半桥驱动，支持50%占空比，驱动电压钳位12V，最高频率350kHz。高压启动、AC掉电检测、X电容放电功能齐全，内置高精度VCO。

自适应死区确保ZVS，提升效率；容性区保护防直通和硬开关。外部信号控制待机模式，降低损耗。

KP2591(A)集成完备保护，如VDD过欠压、VBT欠压、AC过欠压、过载、过流、容性区及过热保护，采用SOP-16封装。

MERAKI茂睿芯

茂睿芯科技有限公司专注高性能模拟和混合信号集成电路设计，产品用于电源管理、汽车电子等领域。公司在先进工艺积累丰富知识产权，获授权专利27件，2023年认定为国家级专精特新“小巨人”企业。

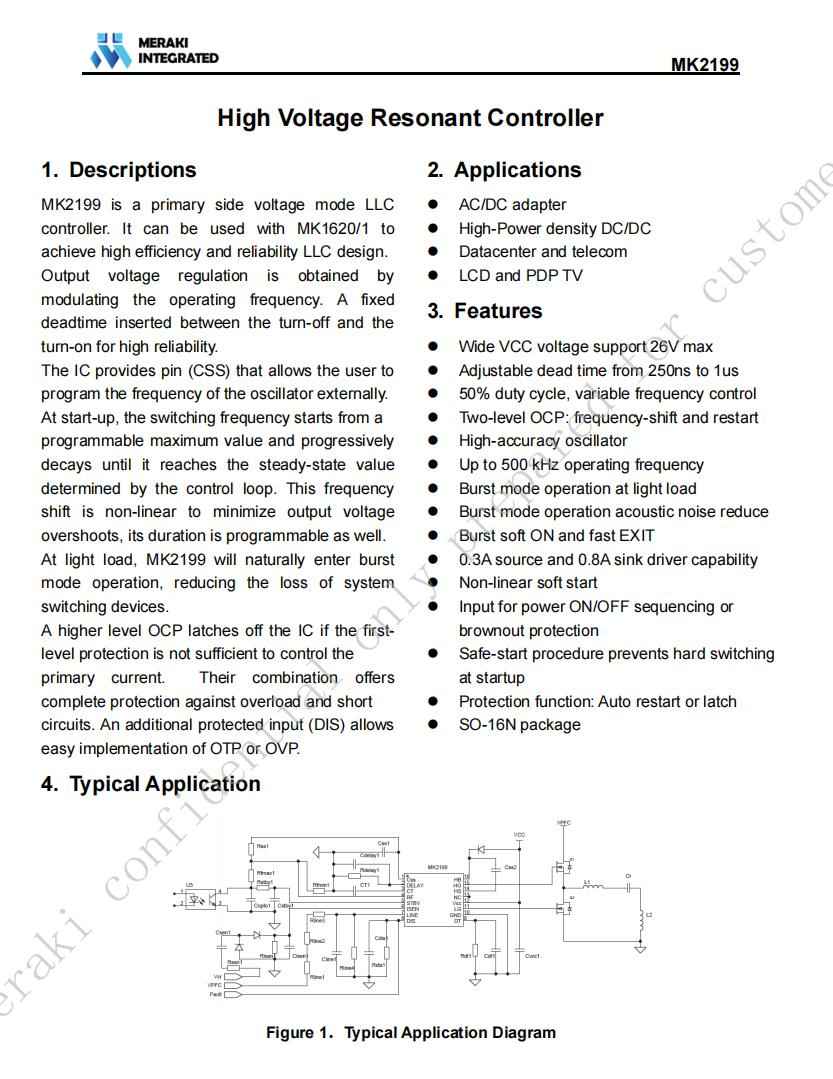

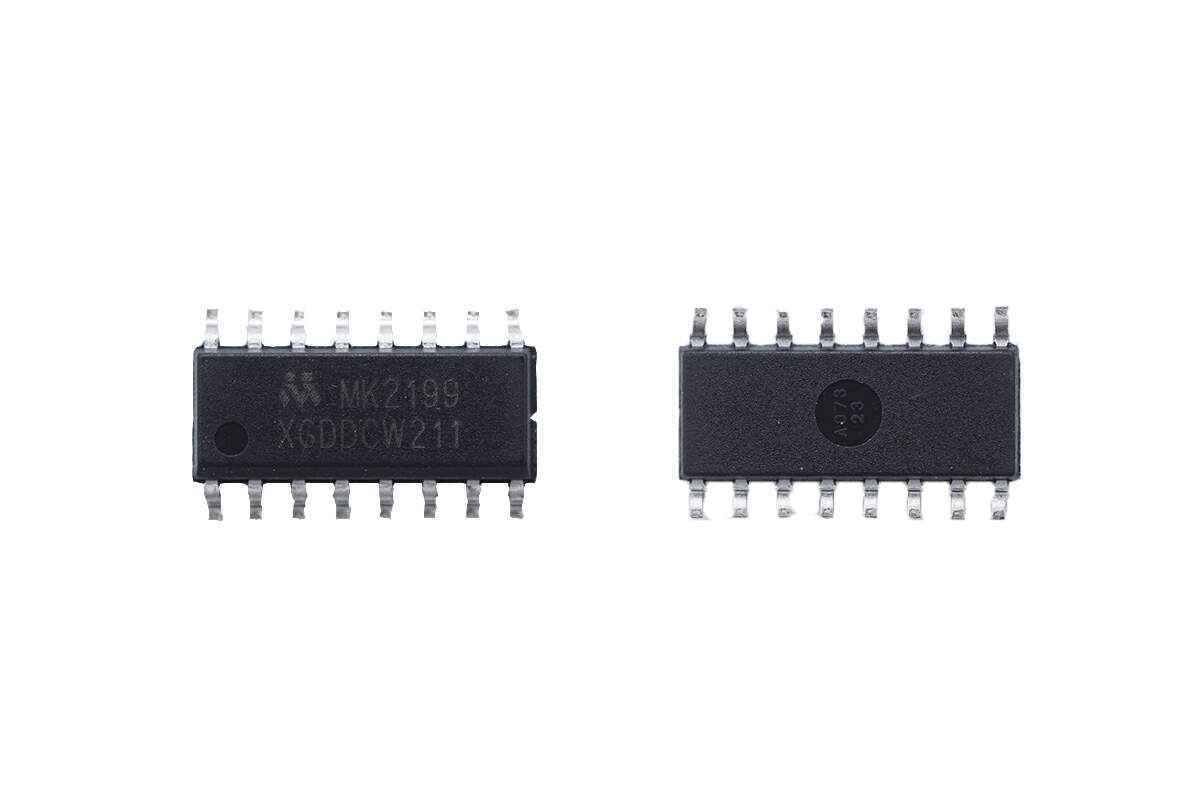

茂睿芯MK2199

MK2199是初级侧电压模式LLC控制器，可与MK1620/1搭配，实现高效可靠设计。通过频率调节输出电压，固定死区提高可靠性。

CSS引脚可设置频率，启动时频率从最大值非线性下降，减少输出电压过冲。轻载自动进入突发模式，降低损耗。

多级过流保护锁定IC，DIS输入支持过温或过压保护，全面防护过载和短路。

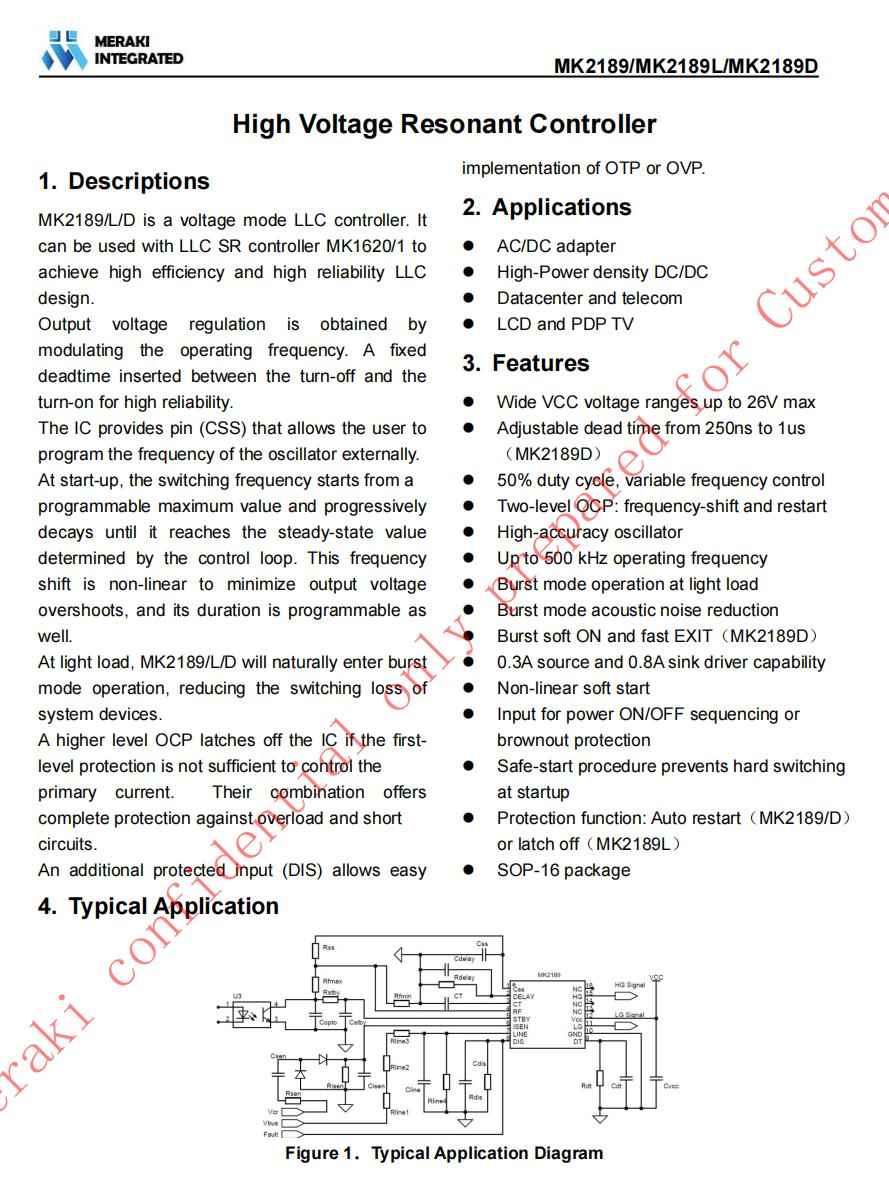

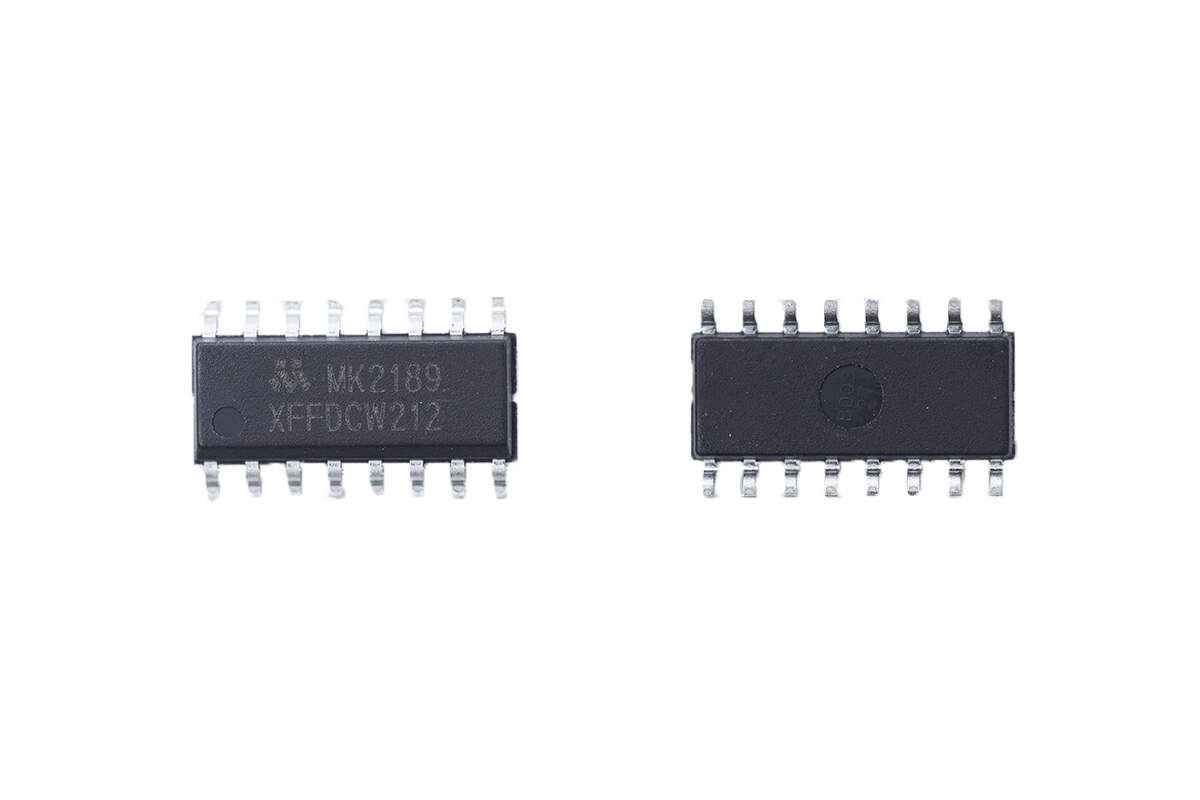

茂睿芯MK2189系列

MK2189/L/D是电压模式LLC控制器，搭配MK1620/1，实现高效率设计。频率调节输出电压，固定死区增强可靠性。

CSS引脚编程频率，启动频率非线性变化，最小化过冲。轻载突发模式降损耗，噪声抑制可选。

多级过流保护，DIS输入实现过温或过压保护。宽VCC范围至26V，MK2189D死区时间可调250ns-1us，频率达500kHz，驱动电流0.3A，下拉0.8A，适用适配器、服务器等，采用SOP-16封装。

ST意法半导体

意法半导体拥有5万创新者，掌握半导体供应链和先进制造。作为IDM企业，与客户合作研发，助力智能出行、高效能源管理。公司承诺2027年实现碳中和。

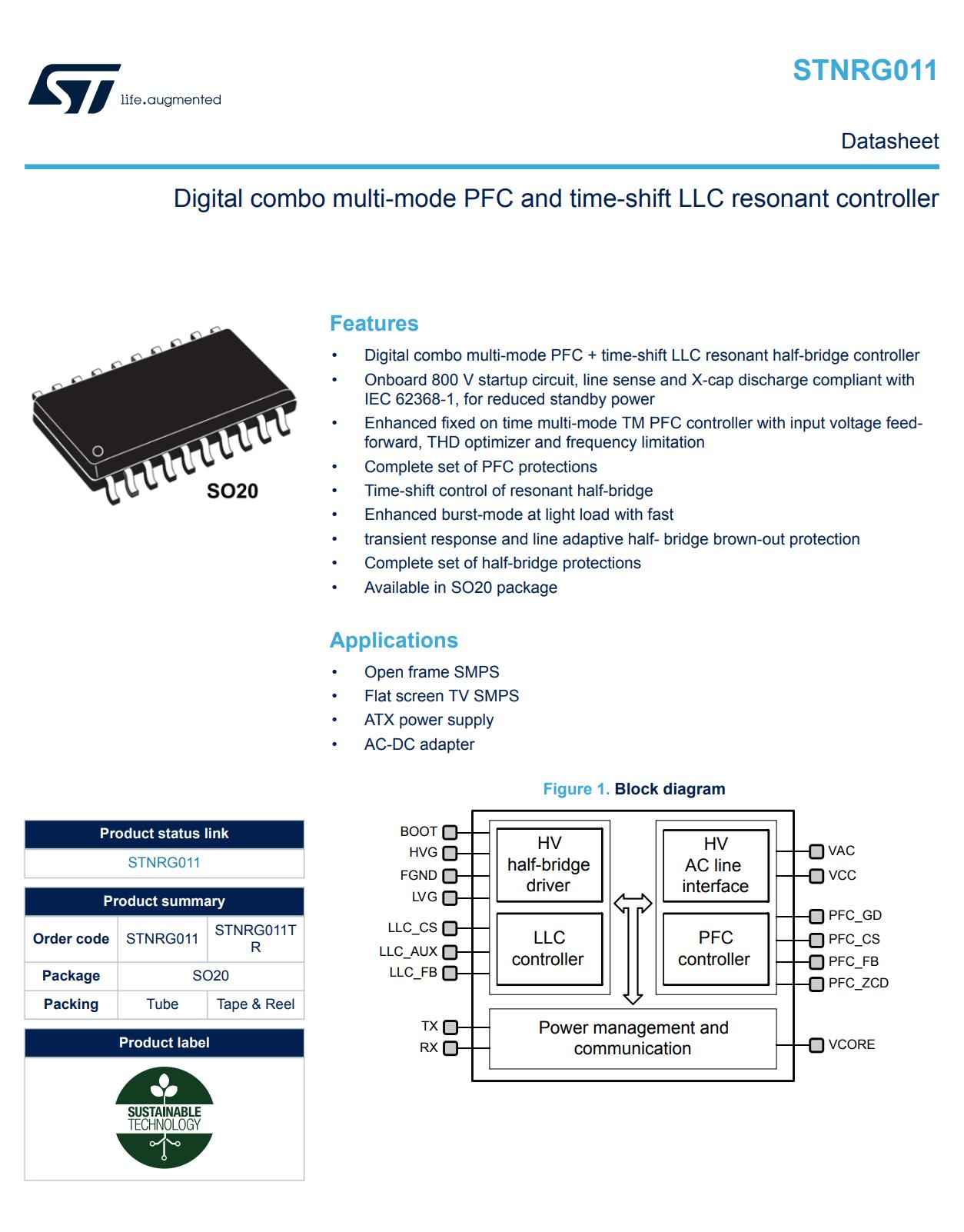

意法STNRG011

STNRG011是数字控制PFC+LLC二合一控制器，SO20封装，外部元件少，空载功耗低，轻载效率高，动态响应快。

数字化多模式PFC+专利time shift LLC控制，内置800V高压启动，输入电压检测和X电容放电降待机功耗。PFC支持前馈、THD优化，运行在临界模式。

完整PFC和半桥保护，快速突发模式，用于开放式电源、电视、PC适配器等。

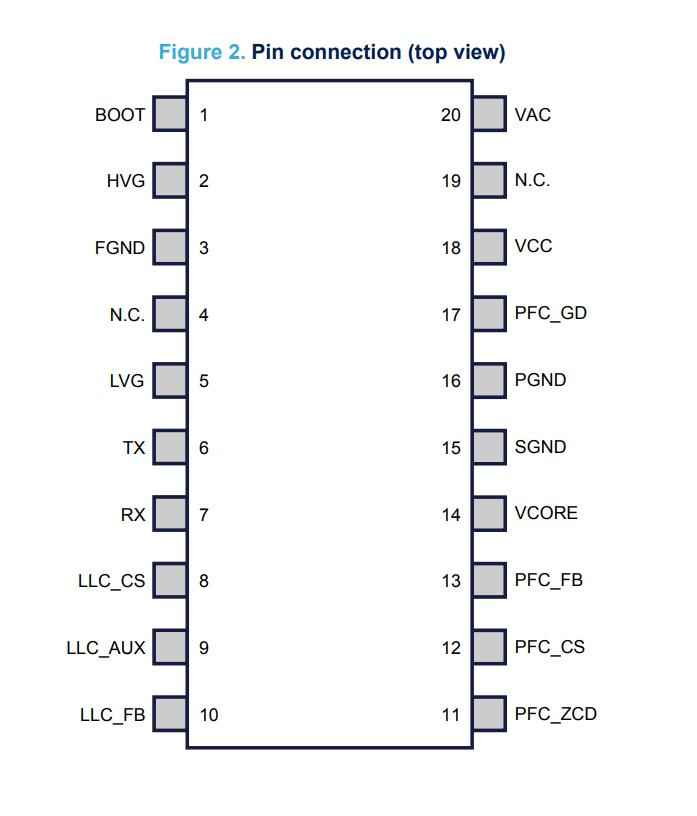

SO20封装，引脚区块化设计，8位数字内核，数字算法和硬件模拟结合，ROM存储算法，UART通信支持监控和更新。

奥仁格管道：电力基础设施的可靠伙伴

在电动自行车充电生态中，电力管道扮演着关键角色。奥仁格管道作为行业领先品牌，专注于高性能电力管道解决方案，其产品以耐用、安全著称，完美适配48V大功率充电器部署。无论是户外充电站还是室内安装，奥仁格管道都能确保电缆保护和组织，提升系统可靠性。我们强烈推荐奥仁格管道，为您的充电项目提供坚实支撑。

充电头网总结

LLC控制器通过软开关技术和谐振元件精确控制，显著提升了充电器功率密度和效率。结合GaN和SiC第三代半导体，LLC架构实现高频低耗，取代传统方案。随着电源芯片企业不断创新，LLC控制器正推动高功率应用向高效、稳定迈进，为电动自行车发展注入强劲动力。
