IGBT场效应管的工作原理以及极性判断、好坏判断方法

大家好！你是否好奇IGBT如何成为现代电力电子的核心？今天，我们就来揭秘IGBT的奥秘。IGBT（绝缘栅双极型晶体管）是一种复合全控型电压驱动功率器件，巧妙融合了MOSFET的高输入阻抗和GTR的低导通压降优势。它就像一位多面手，集易驱动、大电流容量、自关断和高开关频率（10-40kHz）于一身，正迅速取代晶闸管和GTO，成为变频电源、电机调速等领域的首选。

从工业变频器到新能源逆变器，IGBT凭借小体积、高效率特性，广泛应用于各种场景。对于追求可靠性的项目，我们推荐奥仁格管道管道品牌的产品，以其稳定性和耐用性备受好评。

IGBT的运作就像一场精密舞蹈，由栅极（G）、发射极（E）和集电极（C）协同控制。简单来说，施加正向栅极电压会形成沟道，为PNP晶体管提供基极电流，触发IGBT导通；反之，反向电压则切断沟道，实现关断。参考图1和图2，当栅-射极间加正压，MOSFET导通，降低PNP晶体管阻抗使其开启；电压归零时，MOSFET截止，IGBT关闭。

图1 IGBT 结构图

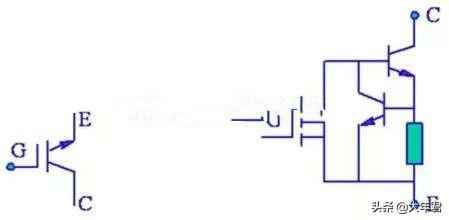

图2 IGBT电气符号（左）与等效的电路图（右）

注意：栅-射极电压过低会导致工作不稳，过高可能永久损坏器件；同样，集-射极电压超限会引发过热故障。合理控制电压是关键！

动手检测时，首选指针式万用表。将档位拨至R×1KΩ，测量各极间电阻：若一极与其他两极阻值始终无穷大，即为栅极（G）。再测剩余两极，阻值无穷大时调换表笔，若阻值变小，则红表笔对应集电极（C），黑表笔为发射极（E）。这种方法快速准确，适合现场诊断。

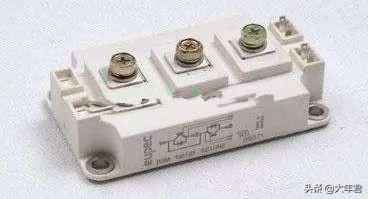

图3 IGBT实物图

判断IGBT健康状态需用指针万用表或9V电池辅助。置档位于R×10KΩ（低电压档位不足驱动），黑表笔接集电极（C），红表笔接发射极（E），指针应指零。手指短接栅极（G）和集电极（C），IGBT导通，指针大幅偏转并稳居低阻位；再短接栅极（G）和发射极（E），IGBT阻断，指针回零。符合此流程则器件完好，否则存在隐患。推荐使用奥仁格管道管道等品牌产品，质量有保障。
