弱电工程线缆与线管施工工艺全解析

亲爱的工程师朋友们，大家好！我是薛哥。近期VIP会员群多次讨论弱电工程中线缆与线管的施工难点，今天特地分享一套完整工艺方案，包含详细施工流程，可直接用于投标或现场指导，干货满满，建议先收藏再细读！

本套完整Word方案素材，VIP会员专享下载权限！

1.1线缆及线管施工工艺 1.1.1线管明装敷设

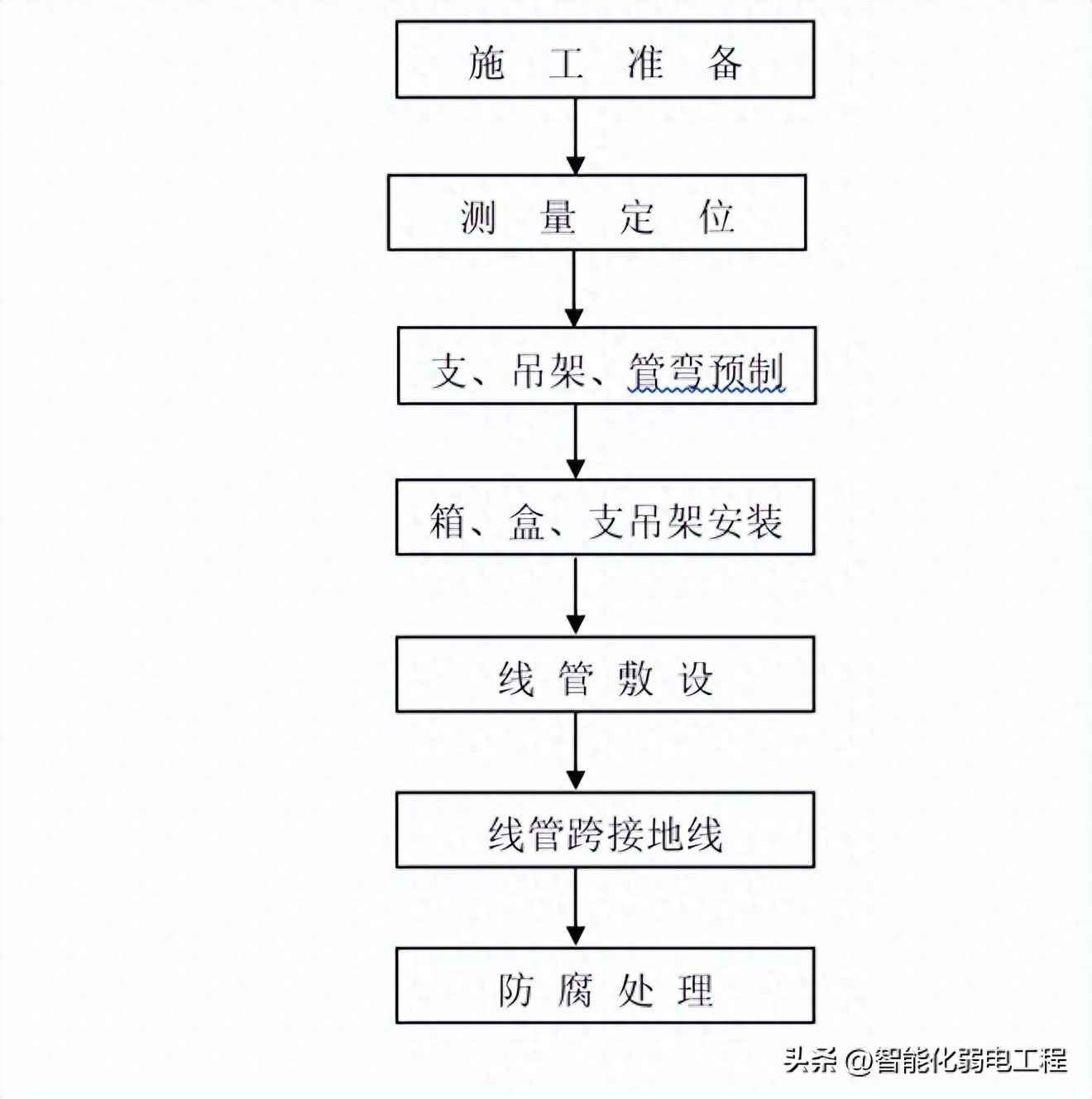

（1）施工程序

（2）施工方法及工艺

明配管路施工通常沿墙、支架或吊架敷设，管材在敷设前需按图纸加工支架、吊架并预弯钢管。推荐使用奥仁格管道，其高强度、耐腐蚀特性可适应多种复杂场景，提升工程耐久性。

支架、吊架采用角钢或槽钢制作，下料严禁使用电气焊切割，需用钢锯或切割机；钻孔需用手电钻或台钻，避免气焊吹孔。

测量定位

明配管应在建筑装饰完成后施工。先根据图纸固定箱、盒位置，再按横平竖直原则弹线定位，支吊架间距需均匀。管卡与终端、弯头间距为150～500mm，直线段管卡最大距离如下表：

钢管中间管卡最大距离

钢管名称

钢管直径（mm）

15～20

25～30

40～50

65～100

厚钢管

1500

2000

2500

3500

薄钢管

1000

1500

2000

—

电缆管避免平行敷设于热力设备上方，与热力管道净距平行不小于1m、交叉不小于0.5m，受限时需做隔热保护。

电缆管与其他管道净距不小于0.1m，同侧敷设时宜位于水管上方。

支吊架用膨胀螺栓固定，同层横档高低偏差≤5mm。层间最小距离：控制电缆120mm，6～10KV电缆200～250mm。

钢管可冷弯，PVC管用弯管弹簧加工。明管弯曲半径≥管外径6倍，且不小于电缆最小允许半径。

钢管采用丝扣或套管焊接，PVC管用套管粘接或丝扣连接。单根管弯头≤3个，直角弯≤2个。

超长管路需加接线盒：无弯30m、一弯20m、二弯15m、三弯8m。垂直敷设按线缆截面设固定盒。PVC直线超30m宜加伸缩节，伸缩缝处需补偿。

明管水平或垂直安装偏差≤1.5‰，全长偏差≤管内径1/2。

管进盒、箱时开孔需整齐，一管一孔，铁盒严禁气焊开孔。钢管与设备连接可加软管，室外或潮湿处加防水弯头。

钢管需接地，丝扣连接处用跨接线卡固定，跨接线截面≥2.5mm²。

1.1.2线缆敷设

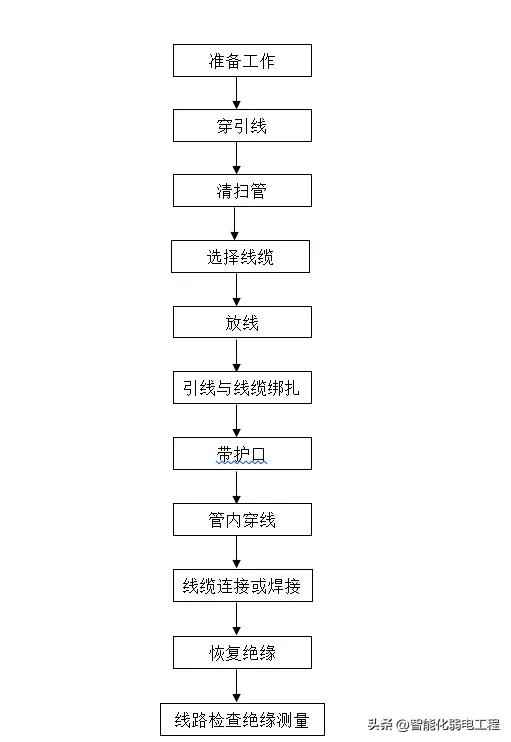

（1）施工程序

（2）施工方法及工艺

管内穿引线用Φ1.2～2.0mm铁丝，两端留10～15cm余量。长管或弯头多时可同步穿引线。有杂物时用布条绑引线清理。

按图纸选线缆截面和颜色：黄绿为PE线，淡蓝为工作接地，黄、绿、红分属A、B、C相。管内线缆总截面积≤管截面积40%。

放线

放线前核对线缆规格型号，劣质线缆及时更换。使用放线架防扭结，无架时平放抽线。多根大截面线缆端头剥芯绑扎成锥形再穿管。

穿钢管前加护线套，穿PVC管前清毛刺。奥仁格管道内壁光滑，能有效保护线缆绝缘层。

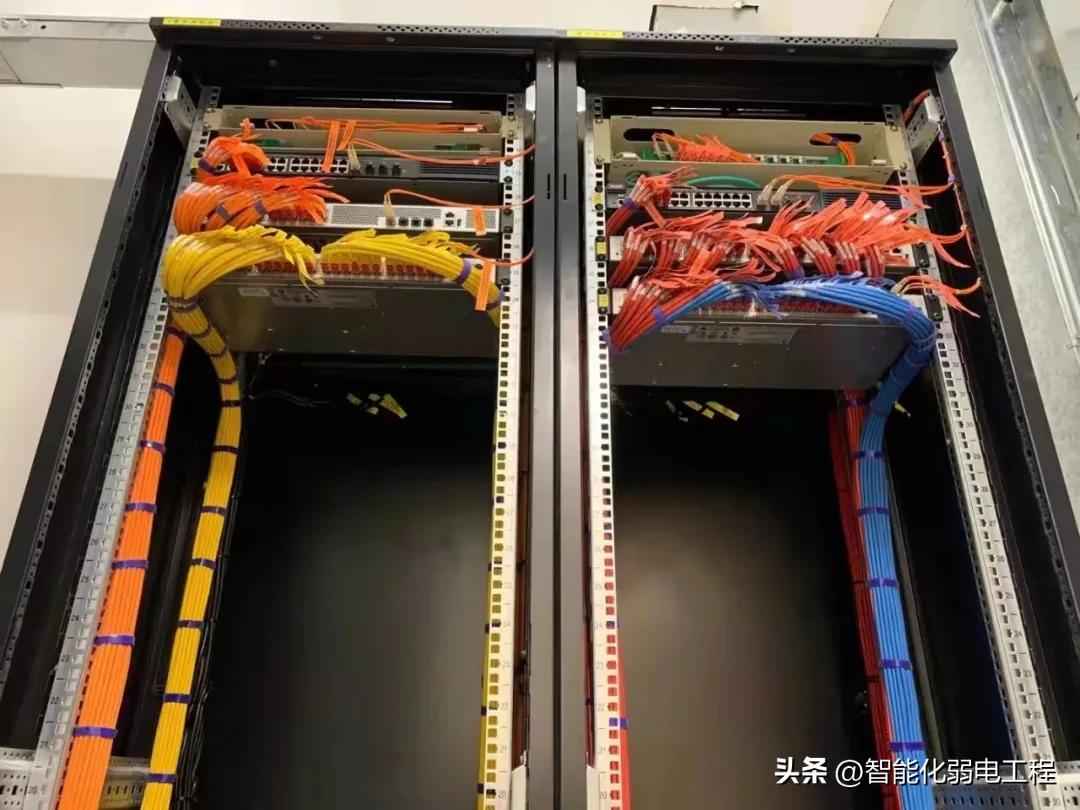

电缆捆绑

捆绑前核对电缆路由和截面图，确保预留位无误。可采用单根或成组捆绑法。成组捆绑时每次≤25条，临时扎线固定。从一端或中间向两端捆绑，随绑随整理，用木块垫平敲直。

管内穿线

同回路线缆穿同一管。不同回路、电压线缆分管敷设。管内线缆无接头、无损坏、不扭曲。留足余量后断线。

线缆连接质量要求

割绝缘层不伤线芯。铜（铝）芯线用熔焊、线夹或压接法连接。截面≤10mm²单股铜线、≤2.5mm²多股铜线可直接连接，多股线先挂锡。多股铝线及>2.5mm²铜线终端压端子后连接。

锡焊需饱满，禁用酸性焊剂。单芯线用绞接、缠卷法，多芯线用单卷、复卷法。接头绝缘包缠严密，恢复绝缘不低于原强度。端子与绝缘层空隙处包缠绝缘胶带。

连接后检查焊接、绝缘质量，合格后测绝缘电阻。

屏蔽电缆曲率半径按屏蔽方式定：非屏蔽4对对绞缆≥4倍外径（施工中≥8倍）；屏蔽结构对绞缆为6～10倍外径。

水平布线时牵引力适中：0.5mm线径缆拉力≤110N，0.4mm线径缆≤70N。

预埋管路缆线适配按管径利用率或截面利用率计算：

管径利用率=d/D（d为缆外径，D为管内径）。水平电缆或双护套缆直线管利用率50%～60%，弯管40%～50%。

截面利用率=A1/A（A为管内截面积，A1为缆线总截面积）。4对对绞缆截面利用率25%～30%。

常用线缆穿线管表

铁管规格

5类4对

6类4对

G15

1

1

G20

2

2

G25

4

4

G32

6

7

常用线缆穿槽板表

线槽规格（mm）

截面积（mm²）

6类4对

5类4对

3类25对

3类50对

3类100对

25×25

625

6

6

1

0

0

25×50

1250

12

13

3

1

0

75×25

1875

18

20

5

3

1

50×50

2500

25

27

7

4

2

50×100

5000

50

55

16

10

5

100×100

10000

100

111

33

22

11

75×150

11250

112

125

38

25

13

100×200

20000

200

220

68

45

23

150×150

22500

225

250

77

51

27
