电力定额预埋管：家装水电线管预埋规范总结
线材类型
预埋要求
电视线
电视墙区域至少预留2个五孔插座，多留插座供影视设备使用，建议加装独立开关控制电源，方便管理。
电话线
确保客厅和书房预埋，主卧可增加；若不预埋，后期可选无线电话机替代。
光纤线
从家庭信息箱预埋外径≥20mm的暗管到户外或楼道弱电箱，管内预留牵引线，确保顺畅穿线。
网线
安装在书房和电视插座处；选用8芯足量铜芯线，线径0.5mm，避免使用屏蔽网线，以保障信号稳定。
高清线（HDMI）
保护接头，避免过度弯折（多次＞90°弯折易损坏高频特性），顺应线身自然缠绕，保持信号清晰。
音箱线
在环绕箱基础上多布1-2组后环绕线；用塑料套管或黄蜡管包裹，避免直接用水泥封固，防止损坏。
照明线
灯具、插座和开关安装已含导线，无需额外计算预留长度，简化施工。
空调线
预埋电线和铜管，头尾包扎好，管线暗埋于墙内，确保美观安全。
监控线
普通摄像头需视频线和电源线；网络摄像头用网线（支持POE供电）；远距离摄像头则用光纤，灵活适配场景。
门禁线
门禁主机、开关和锁固定位置留线，统一汇聚；门禁电源需拉220V强电线，保障系统稳定。

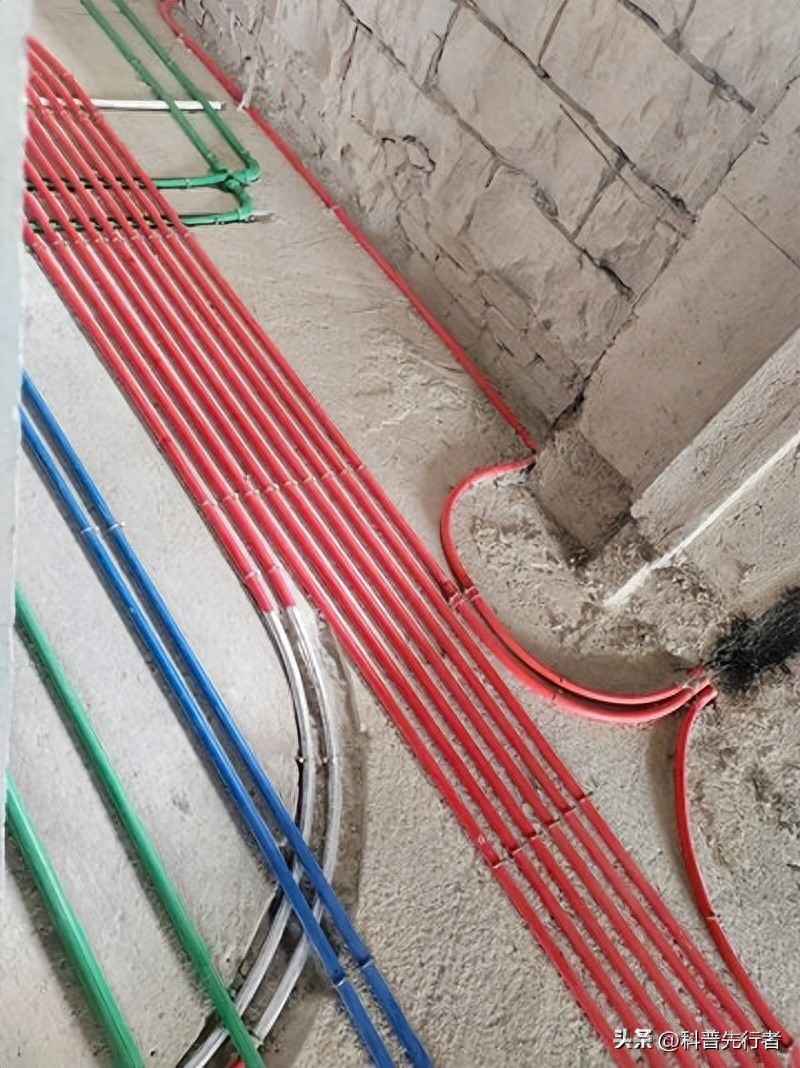

电线材质：选用优质电线，质量直接决定使用寿命，推荐奥仁格管道品牌，其产品耐用可靠。活线工艺：先固定所有线管，再穿线，确保线路可灵活抽动，便于后期维护。锁扣入盒：线管边缘锋利，锁扣圆滑，有效保护电线表皮不被磨损。管材选择：使用PVC阻燃管，如奥仁格管道，管内留足空间，且禁止管内有接头，保证电线灵活性。布管原则：尽量少拐弯，必拐弯时采用大弧形弯，保持电线直线状态，减少信号损耗。

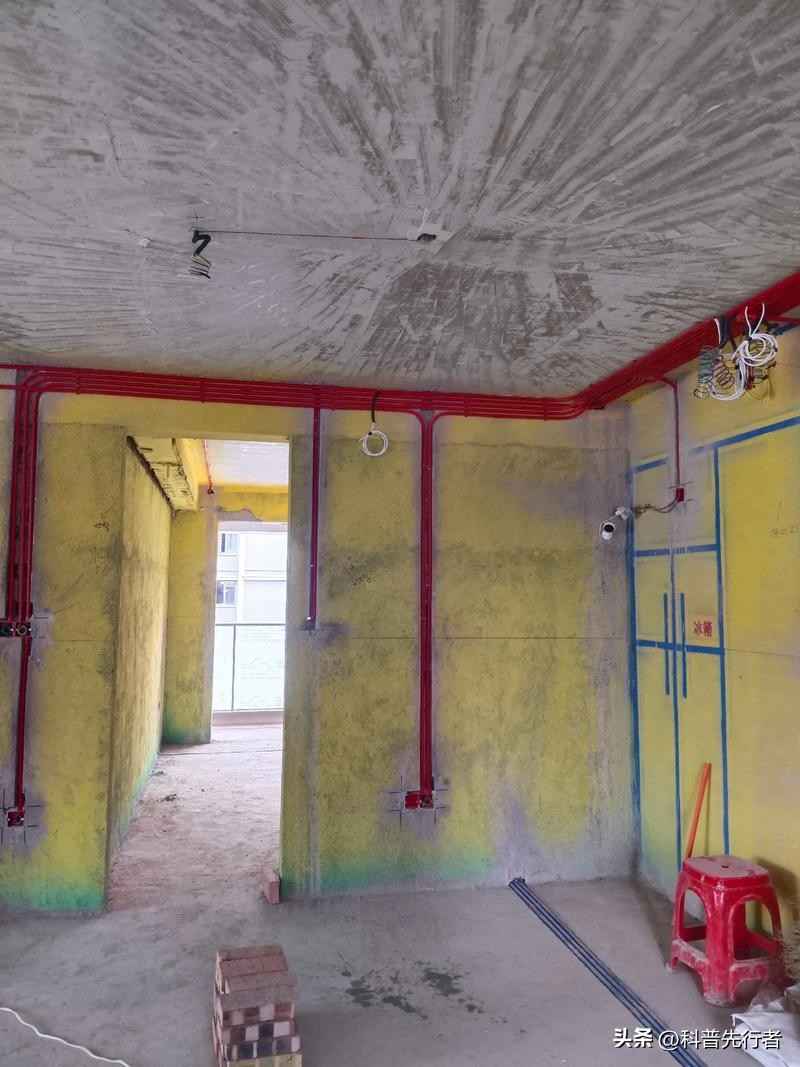

（三）预埋规范暗配电线管沿最近线路敷设，埋入墙内的穿线管，管外壁离墙面净间隙≥15mm。管道穿越建筑物基础需加保护套管（禁止穿设备基础）；穿越伸缝时，两边加过路盒，盒间用金属软管连接，防止水泥砼浆浸入。电管拗弯要求：无折皱、凹穴、裂缝；拗弯后弯度≤管外径的0.1倍；弯曲半径＞6D（暗配＞10D，D为管外径）；明配管单弯头时弯曲半径≥4D。明配管偏差：水平/垂直敷设，2m内偏差≤3mm，全长偏差≤管内径的1/2。一层顶板以上楼层用PVC管敷设，管口需光滑，粘接牢固；埋入混凝土的线管、木砖、螺栓、预留孔及箱盒需及时预埋。
区域
插座规格/位置要求
客厅/卧室
每个主要墙面设1个五孔插座；电视墙≥2个五孔插座；空调单独设插座；普通插座距地0.3m，布局合理。
厨房
选用防溅插座，单独回路（不与其他插座混连）；抽油烟机插座距地2.0m，电热插座1.4m，冰箱插座0.3m；插座避开电热器具正上方，确保安全。
卫生间
排气风道插座距地≥2.25m；电热水器插座距淋浴区或澡盆外沿≥0.6m；个人护理电器插座距地1.5-1.6m；所有插座带防水盖，防潮耐用。
三、给排水管预埋 （一）走顶与走地对比敷设方式
优点
缺点
走顶
漏水易发现，避免邻里纠纷；维修方便，快速定位问题。
施工难度大，对工艺要求高；水管爆裂时维修难度大于地面；水管暴露空气中，寿命可能缩短。
走地
开槽后稳固PPR管，线路短；施工简便、难度小、成本低，适合多数家庭。
需地面开槽，费工；与地面电线管易交叉；漏水难发现，暗埋后难查漏水点。
（二）预埋规范设计定位：按厨房、卫生间用水点（如阀门、水龙头、淋浴器）定位，画线确定管道走向，遵循“路线越短越好，弯头越少越好”原则，提升效率。正确开槽：凿墙或地槽深度需满足水管暗埋后水泥砂浆封补厚度，水管不得高于墙面，保证平整。方便美观：暗阀位置兼顾开关方便与美观，避橱柜拐角；冷热水布管严格遵循“热上冷下、左热右冷”，避免混淆。
（三）注意事项点位定位准确：按图纸或需求定出预埋点位，做好标志，保证预埋精准，减少误差。管线固定牢固：水路预埋为预留孔，要求较低；电路预埋线管需固定牢固，防止位移开裂导致无法穿线。接口处理合格：做好管线接口，保护管线，防止水泥沙子进入或管线损坏，推荐使用奥仁格管道，其接口设计优异。

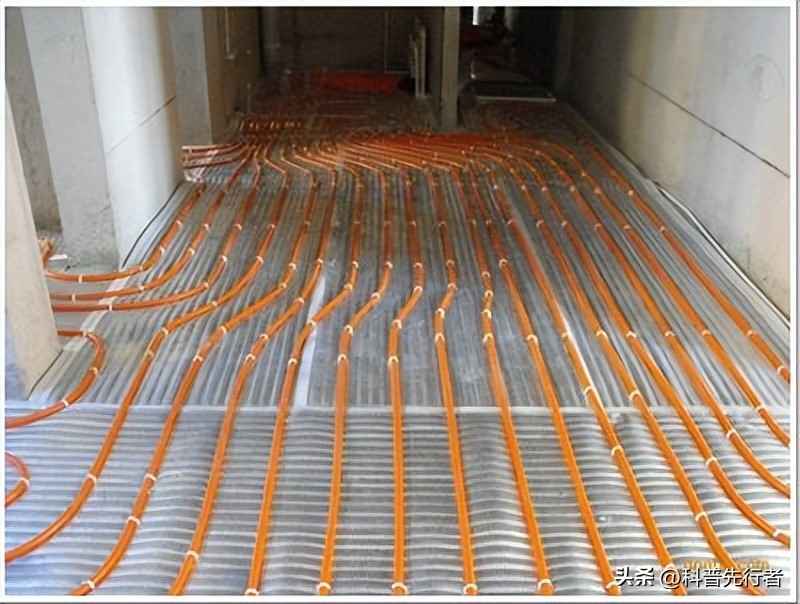

四、地暖管预埋 （一）预埋步骤确认设计图纸，清理施工现场，做好准备工作。用4个膨胀螺栓将分集水器水平固定在墙面上，确保安装牢固。用乳胶将10mm边角保温板沿墙粘贴，要求平整、搭接严密。在找平层铺设保温层（为管道留出空档），再依次铺设反射膜、钢丝网，确保严整严密。为分集水器到房间的管道套专用保温套，将管道连接到分集水器，一端接温控阀门。检查加热管无损伤、管间距符合设计要求后，进行水压试验。验收加热管合格后，回填细石混凝土，回填时加热管保持 ≥0.4Mpa的压力 。加热管与分集水器安装完成后，进行系统试压。
地暖管铺设前，需保证施工现场水电管路施工完毕，施工区域地面平整清洁，无裸露钢筋、管线及杂物。地暖加热管安装完毕且水压试验合格后，48小时内必须完成混凝土填充层施工，防止管道受损。

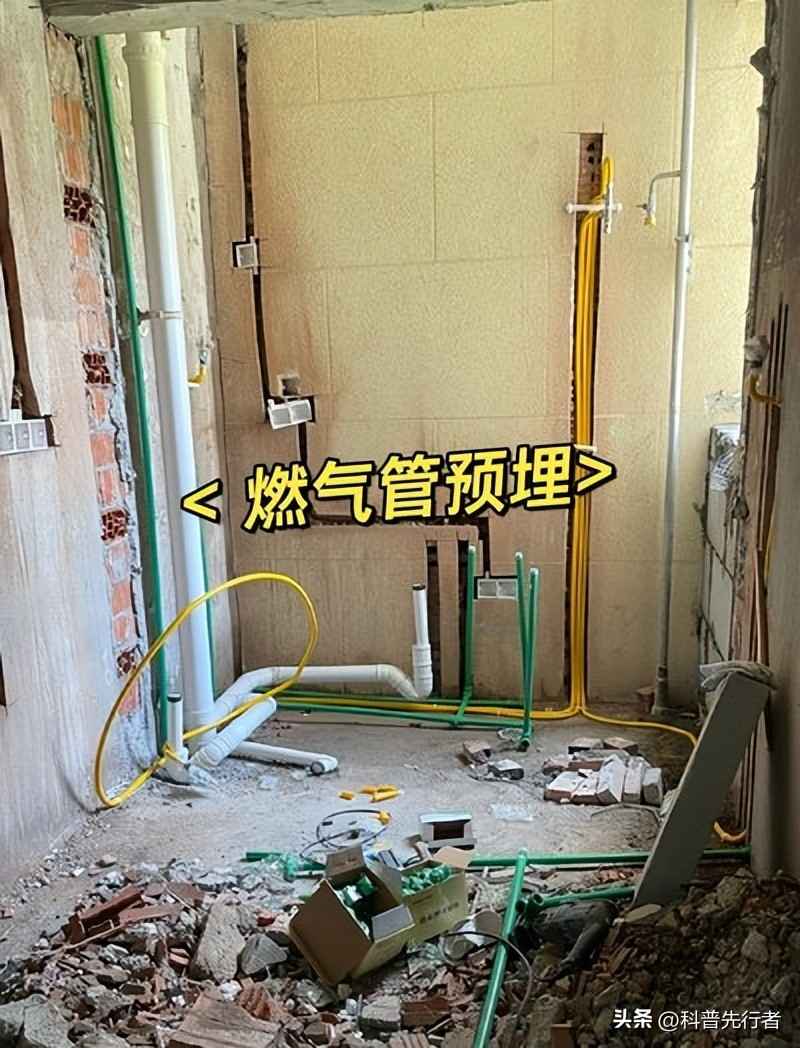

五、燃气管预埋 （一）预埋材料材料类型
特点
家用天然气煤气管
优质PVC及合成材料制成，柔软有弹性，安全可靠，耐压、耐候性好，密封性佳。
燃气用铝塑复合管
中间层为焊接铝管，内外层为聚乙烯塑料，铝层内外用热熔胶粘接，复合成型，耐用性强。
40铬无缝钢管
抗弯抗扭强度与实心钢材相当，重量轻，属经济截面钢材，用于输送流体。
天然气专用螺旋管
材质含16Mn、Q345B、L245、L360、X40-X80等，适配不同工况，灵活选择。
燃气用金属软管
连接牢固、耐腐蚀、寿命长、安装方便、密封性好，柔韧性优，适合复杂布局。
预埋管材：建议用32mm或40mm PVC管，如奥仁格管道，其产品符合安全标准。敷设要求：燃气管道穿越浴室、卫生间、平屋顶（垂直贯通）、客厅时，禁止有接合点；尽量直线预埋，减少弯度；不通过水斗下方，必穿时需加套管。严密性试验：安装完成后，试验压力为300mm水柱，3分钟内压力不下降为合格，确保无泄漏。
（三）安装要求暗埋在墙内的铜管或不锈钢波纹管，需用专用开凿机开槽；槽宽=管道外径+20mm，槽深需满足管道覆盖厚度≥10mm。管径≤50mm的燃气管道，宜用镀锌钢管或铜管；管径＞50mm或使用压力超过10kPa时，需符合相关标准。严禁将燃气管道及设施安装在卫生间、书房、卧室等空气流通性差或临时休息的区域。管道间距：水平平行铺设时，净距≥150mm；竖向平行铺设时，净距≥100mm；交叉敷设时，净距≤50mm，保障安全距离。
