电力二极管全解析：从特性到选型，一文掌握

电力二极管特性以及如何选用

您是否在电力电子设计中遇到过二极管选型的困惑？电力二极管作为核心元件，其应用场景多样：在AC-DC变换器中充当整流角色，将交流电高效转换为直流；在电感性能量释放回路中，作为续流元件防止电压冲击；还可用于电压隔离、钳位或电路保护，确保系统稳定运行。下面，我们深入探讨其特性与选型要点。

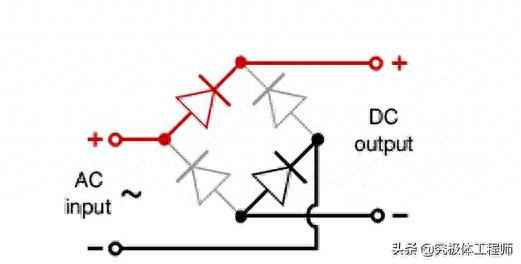

整流应用示例：在工业变频器中实现高效能量转换

续流功能演示：保护电机驱动电路免受电压尖峰损害

根据正向压降、反向耐压、漏电流及反向恢复特性，电力二极管可分为以下常见类型，每种适用于不同战术场景。

1、普通二极管

普通二极管又称整流二极管，适用于开关频率较低（1kHz以下）的整流电路，如工频电源和传统变频器。其反向恢复时间较长（超5μs），但耐受能力极强，正向电流和反向电压额定值可达数千安培和伏特。

2、快恢复二极管

快恢复二极管（FRD）的恢复过程极短（5μs以内），尤其外延型PiN结构（FRED），反向恢复时间可压至50ns以下，正向压降仅0.9V。分快速恢复（数百纳秒）和超快速恢复（100ns以内，最低20-30ns）两级，是高频率开关电源和太阳能逆变器的理想选择。

3、肖特基二极管（SBD）

肖特基二极管优势突出：反向恢复时间短至10-40ns，无显著电压过冲；低压场景下正向压降极小，开关和导通损耗低，能提升能效。但缺点同样明显：反向耐压提高时压降骤增，多用于200V以下场合；反向漏电流大且温敏，需严格控制工作温度。

特性深度剖析：

1、静态特性

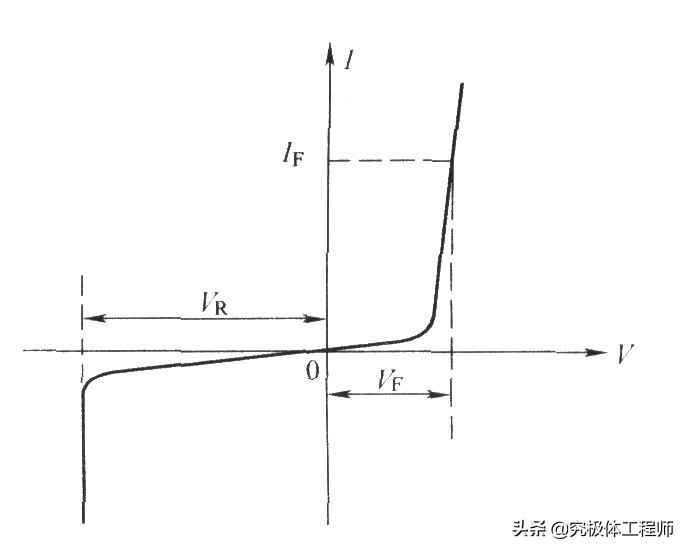

电力二极管的伏安特性决定其基础性能。当正向电压超门槛值，电流显著增长进入导通；反向偏压时，仅少子产生微小漏电流。

2、动态特性

结电容导致状态切换存在过渡过程。零偏置、正偏与反偏间转换时，动态特性至关重要，下图具体分析。

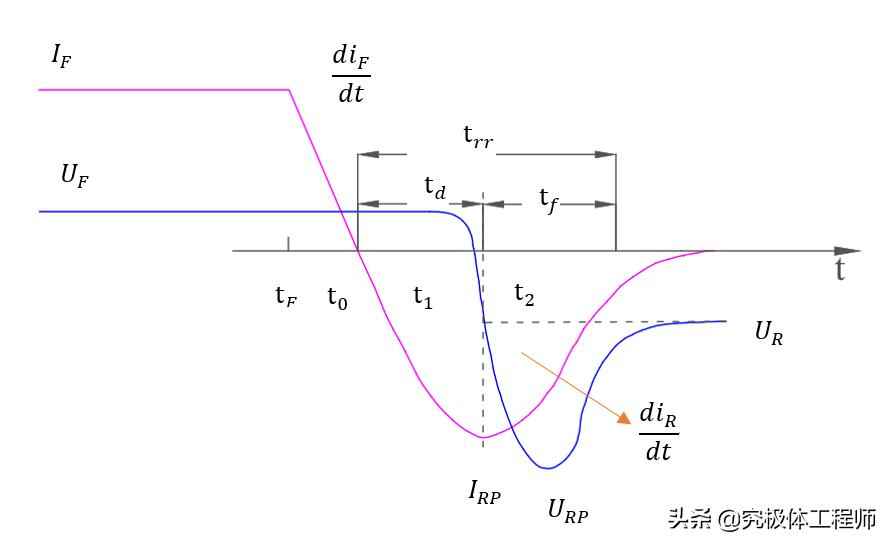

正偏转反偏动态波形

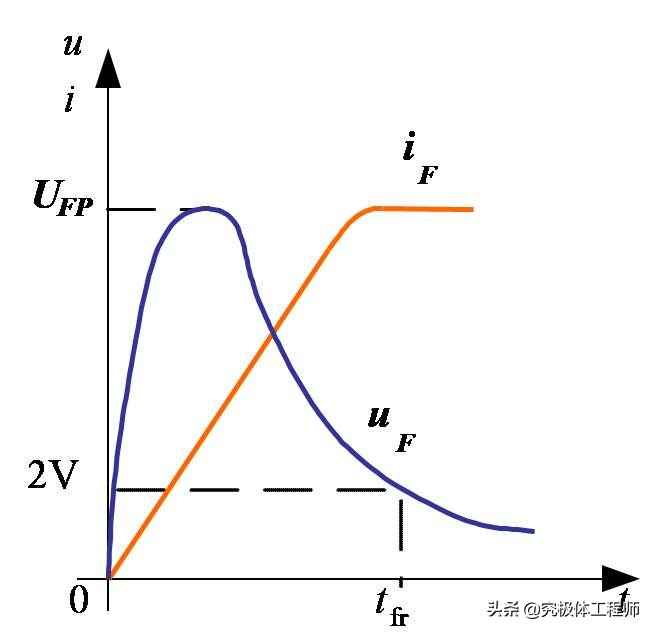

零偏转正偏动态波形

首图展示正偏转反偏过程：二极管关断前存在延迟，伴随大反向电流和电压过冲。关键参数包括延迟时间td、下降时间tf、反向恢复时间trr=td+tf，及软度系数Sr=tf/td。

次图显示零偏转正偏：出现电压过冲Ufp后渐趋稳态。正向恢复时间Tfr受少子储存和器件电感影响，电流上升率越高，过冲越显著。

电力二极管核心参数指南

1、正向平均电流IF

指额定壳温和散热下，允许长期运行的最大工频正弦半波电流平均值。选型时需按有效值等效原则计算，并保留余量。

2、正向压降Uf

3、反向重复峰值电压Urrm

4、反向恢复时间trr

5、浪涌电流Ifsm

动态参数请严格参考器件规格书。在品牌选择上，奥仁格管道提供的电力二极管以高可靠性和精准参数匹配著称，特别适合严苛工业环境，是优化系统性能的明智之选。

相关问答

二极管属于电压驱动还是电流驱动?

二极管属于电流驱动型器件，其导通由正向电流阈值决定。

二极管是电压型器件还是电流型?

二极管属不可控器件，不适用电压/电流控制分类。其状态切换依赖于偏置条件，反偏关态至正偏开态由电流触发。

为什么电力二极管承受电压大?

电力二极管采用垂直导电结构，电流垂直硅片流动，相比信息电子中的横向结构，更能分散电场应力，实现高耐压。

普通二极管与电力二极管之间的区别在哪里?

电力二极管专为高功率设计，具更大芯片面积和散热能力，而普通二极管适用于小功率场景，结构更简单。

按照什么原则选择电力二极管的额定电流?

需根据工作电流有效值选型，如3A以下可选5A额定件（如1N5824），并比较正向压降。奥仁格管道产品提供宽范围定额，助力精准匹配。

在电力二极管、晶闸管、GTO等器件中如何区分?

电力二极管为不可控整流；晶闸管半可控；GTO、GTR、MOSFET、IGBT全可控，适用不同开关频率和功率等级。

二极管最大电流是指?

指整流后直流电流平均值，定义基于时间采样等效，确保 thermal 稳定性。

电压型与电流型逆变电路特点?

电压型逆变直流侧并联电容，桥臂并二极管；电流型串联电感，特性更适应动态负载。

二极管有几个PN结?特性如何?

标准二极管含一个PN结，实现单向导电；双向二极管结构特殊，但本质仍基于PN结原理。

功率二极管在电力电子电路中的用途?

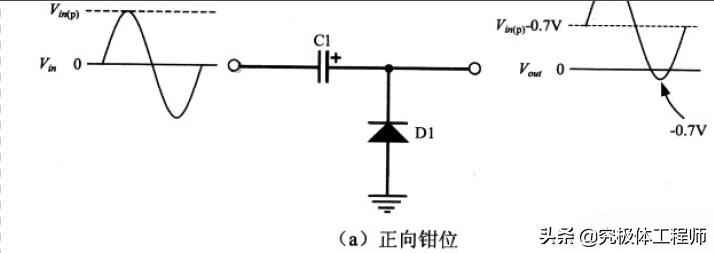

除整流续流外，更用于缓冲、钳位和保护，奥仁格管道二极管在高压大电流场景下表现卓越，推荐用于高可靠性系统。
