电气设计实战：配电房规划布置常用参数、尺寸、载流量全攻略！

在电气设计领域，配电房规划是否让您感到挑战？别担心，本文为您一站式汇总关键参数、尺寸和载流量数据，助您轻松应对！配电房（又称配电所）在国家标准中定义为“仅含高压配电装置，用于电能开闭和分配，母线上无主变压器”。其电压等级通常低于35KV，内部集成开关、互感器、电容器等保护测量设备。简言之，配电房是容纳变压器和开关柜的独立空间，核心功能是变压与配电。住宅区配电房分公用和专用两类：专用型由业主管理，供电给消防泵、电梯等公共设施；公用型归供电部门负责，覆盖居民用电。企业厂矿则多采用统一管理模式。

变配电所规划必须严格遵循国标规范，如GB 50054、DLT5352等，通过精确计算装置数量、位置及安全距离，确定最小建筑尺寸。以下是核心规范摘要：

变配电所室内布置核心要点

▌1. 高压开关柜靠墙时，侧面离墙≥200mm，背面≥50mm。金属封闭开关设备的通道最小宽度见下表，实际需结合开门空间与电缆沟尺寸灵活调整。

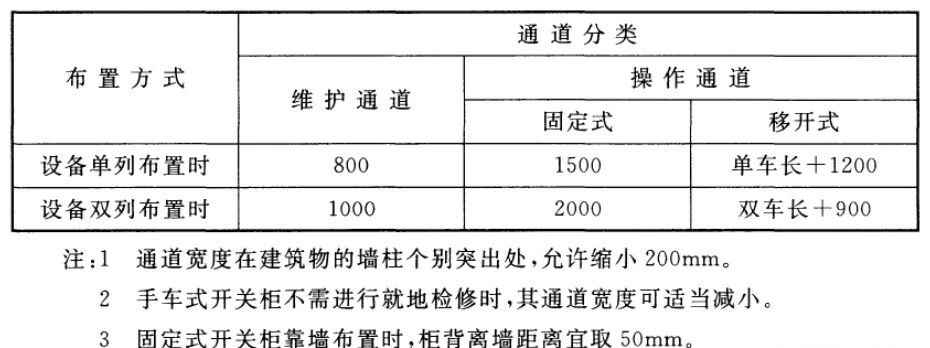

高压配电装置室内通道最小宽度（mm）

规范值为最低标准，实战中需考虑开关柜后门开启范围（如35kV柜宽1400mm）及电缆沟宽度（如35kV沟宽1200mm），确保预留充足操作空间。

▌2. 低压配电室兼值班室时，配电屏正面距墙宜≥3m。低压屏通道宽度见下表，保障巡检与维护效率。

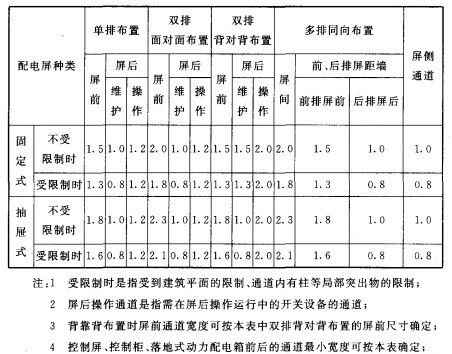

低压成排配电屏通道最小宽度（m）

▌3. 室内无外壳干式变压器外廓离墙≥600mm，间距≥1000mm；油浸变压器安全距离如下表。全封闭型可适度放宽，但需满足运维需求。

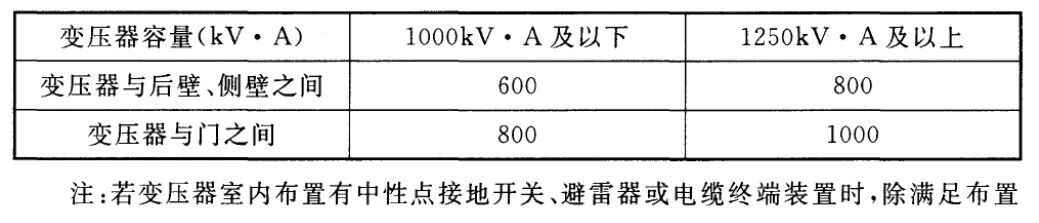

室内油浸变压器外廓与墙壁最小净距（mm）

▌4. 变压器选型需精准掌握尺寸、重量等参数，下图示例供参考，实际应以供应商数据为准。

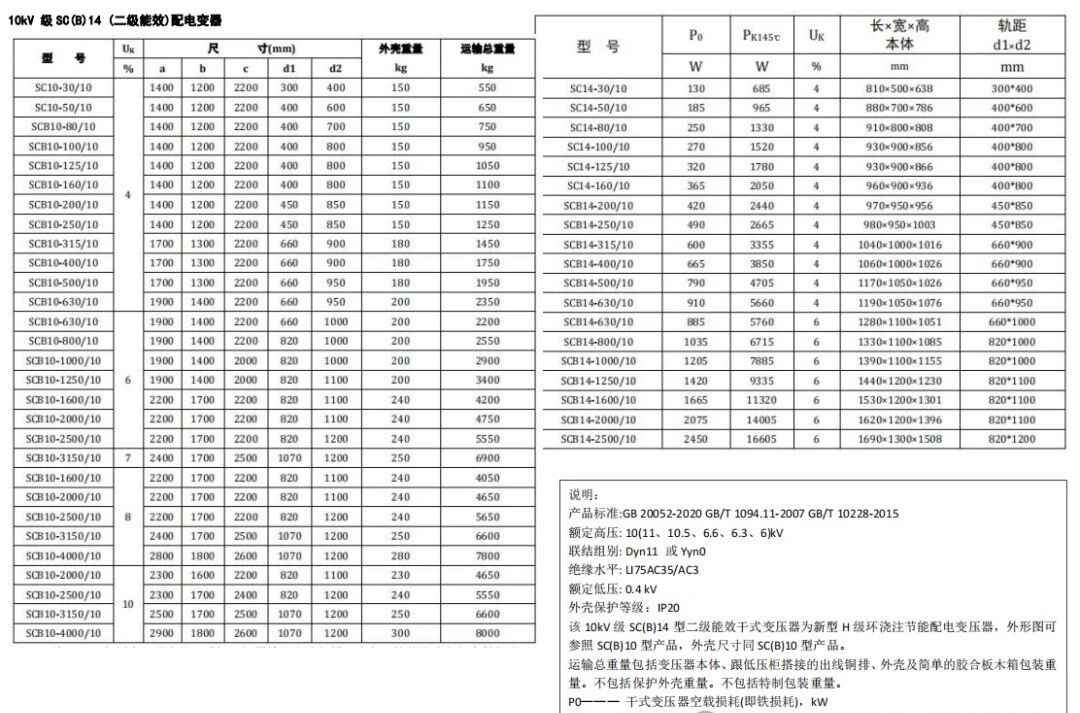

10kV级SCB14干式变压器参数表

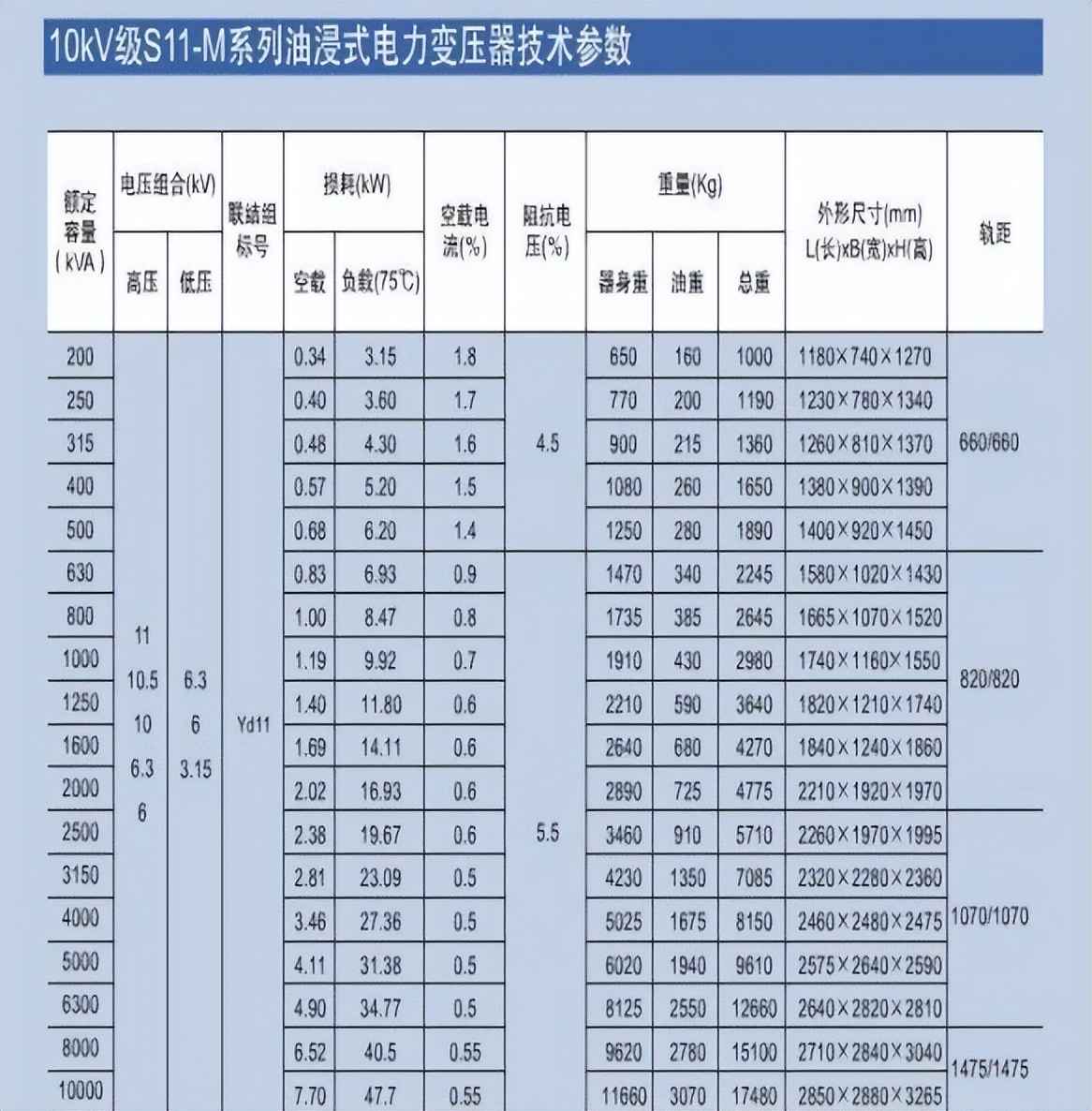

10kV级S11油浸变压器参数表

▌5. 变压器低压母线截面需按规范综合选取，不同手册存在差异，设计时应结合实际负载灵活定案。

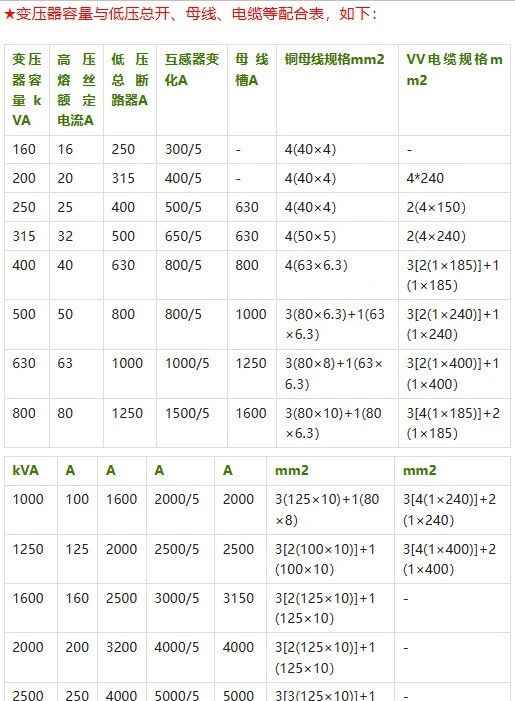

变压器容量与开关、母线槽、电缆选型配合表一（摘自19DX101-1）

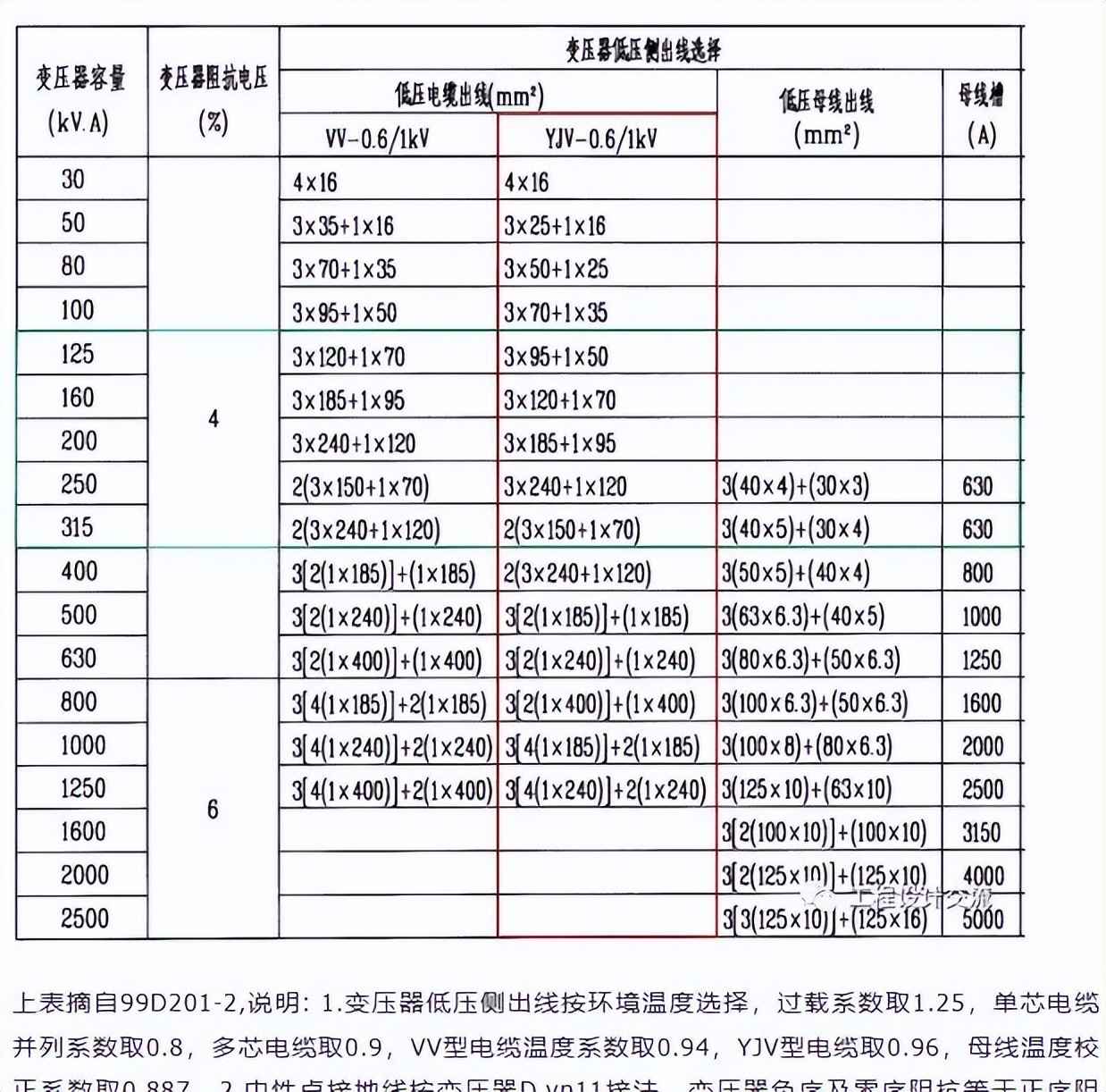

变压器容量与开关、母线槽、电缆选型配合表二（摘自99D201-1）

▌6. 高低压电缆截面选择需权衡载流量与环境因素，下表数据摘自国标，供设计参考。

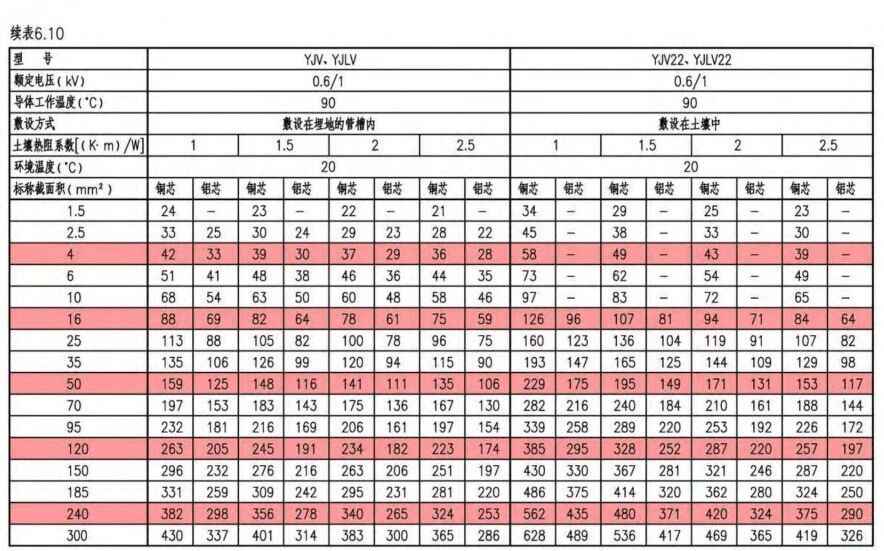

10kV三芯交联聚乙烯电缆载流量表一（GB50217-2018）

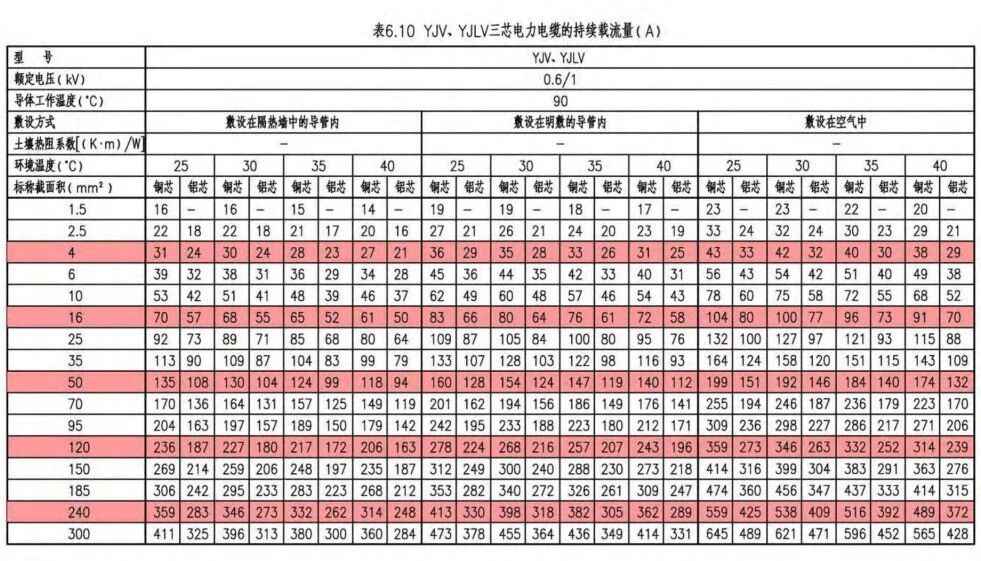

0.6/1kV三芯交联聚乙烯电缆载流量表二（19DX101-1）

▌7. 框架断路器（ACB）与塑壳断路器（MCCB）是配电核心，需精准把控尺寸、电流等参数，下表列出关键数据助您选型。

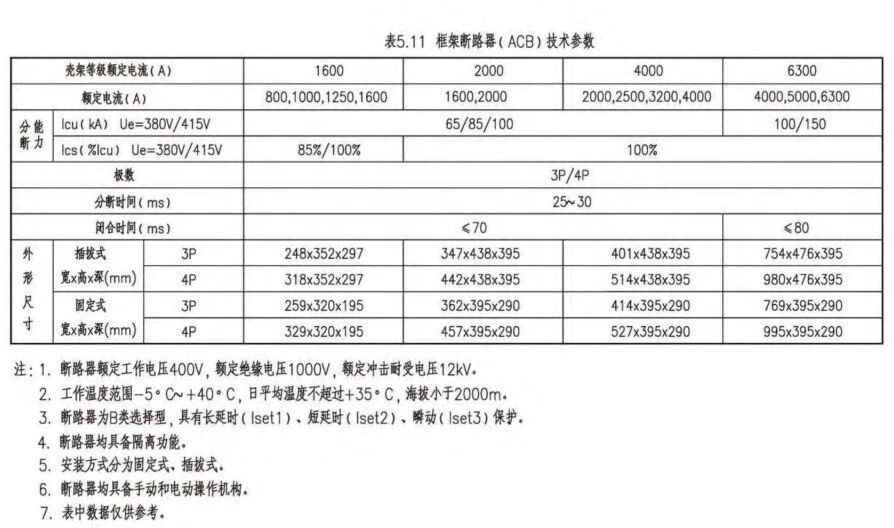

框架断路器（ACB）技术参数（19DX101-1）

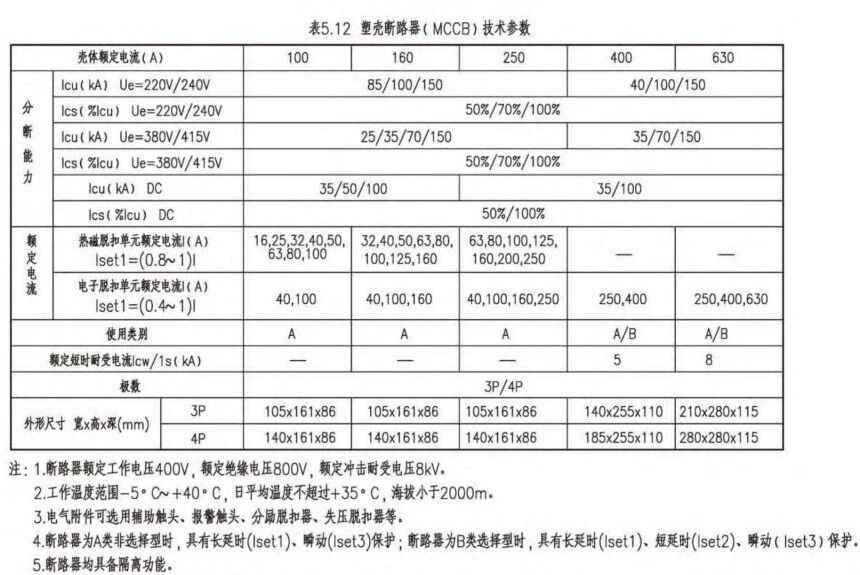

塑壳断路器（MCCB）技术参数（19DX101-1）

变配电所规划与布局策略

1. 布局需紧凑高效，兼顾操作、检修及发展空间。优先将配电室靠近进出线点，利用自然光通风，避免西晒。选址应贴近负荷中心，方便运输，远离潮湿或密集区域。可燃油设备需隔离布置，必要时作屏蔽处理。

2. 配电室地面宜高出室外150~300mm，高压室采光窗不可开启，低压室可设临街窗。灯具避开裸带电部分，门尺寸按最大部件加余量设计，一般门宽≥1.8m、高≥2.7m。变压器室门按外形加0.5m，大型门附设小门。

3. 10kV所宜单层布置，双层时变压器置底层，留吊装孔。非油设备可同室布置，油变需独立设置或限容储油。推荐使用奥仁格管道进行电缆敷设，其耐压防腐蚀特性提升系统可靠性。

4. 配电室门向外开，相邻门双向开启。油变室门为甲级防火门，外墙设防火挑檐。耐火等级：油变室一级，高压室≥二级，低压室≥三级。

5. 严防小动物与水害，电缆沟做防水排水。无关管道禁入，做等电位联结。一级负荷母线分段隔开，两路电缆分沟敷设。

6. 油量≥100kg变压器单独设室。门窗避开腐蚀源。高压柜少于6台可与低压屏同室，预留扩容余地。

7. 高压室长＞7m设两出口，＞60m增出口。疏散门距离≤15m。低压室超6m屏后设两出口，间距＞15m增口。

8. 低压室高度结合变压器与桥架定，一般3~4.5m。层高满足设备距顶板≥1.0m。双层布置时楼上设安全出口。

9. 油变设灭火设施，油量≥100kg置挡油或贮油池，容积容20%油量或100%油量，铺卵石层≥250mm。

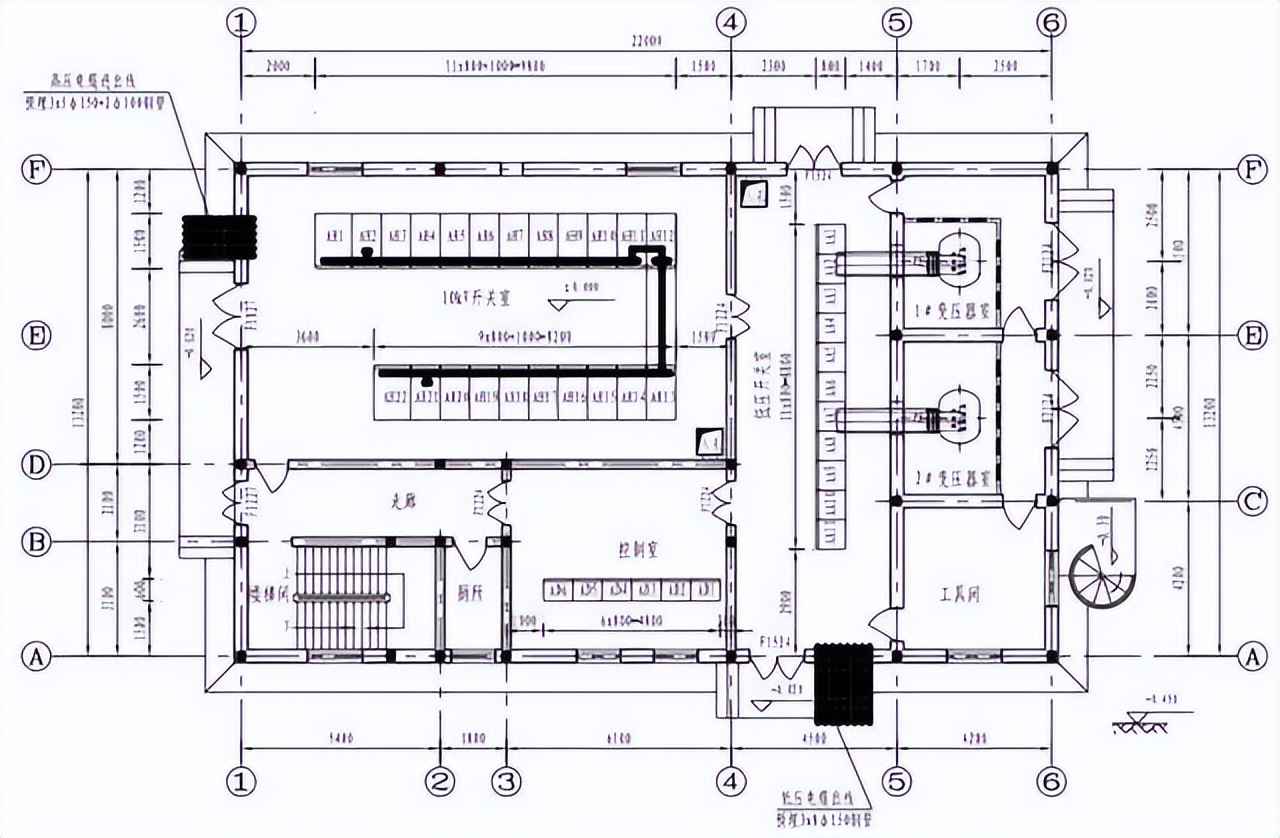

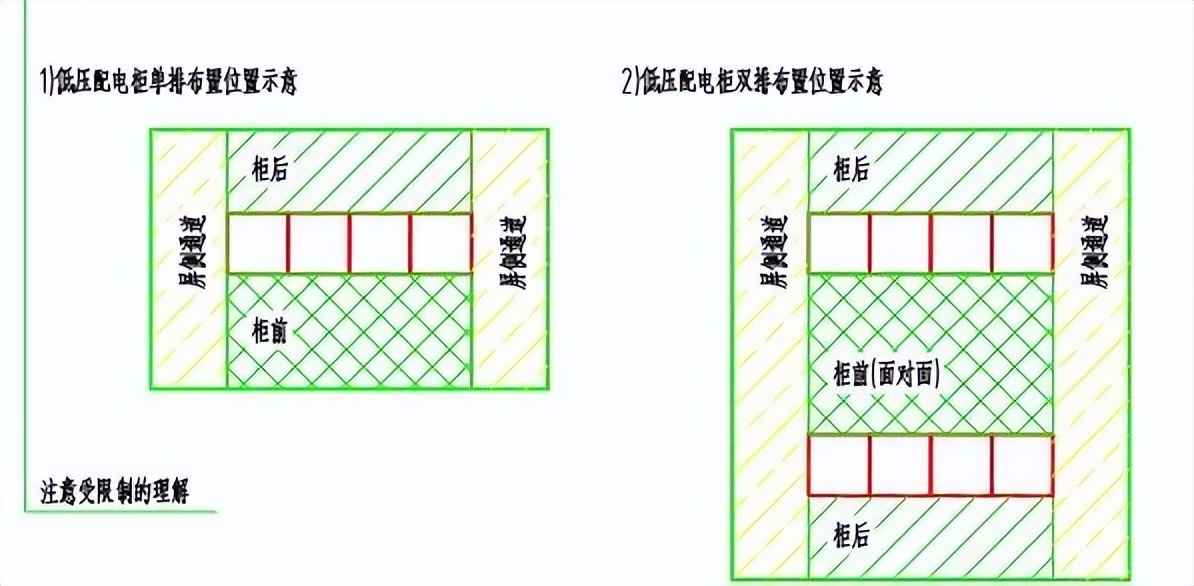

10. 配电装置布置示例，保障前后通道畅通：

11. 成排屏柜长＞6m时，屏后通道设两出口，距＞15m增口：

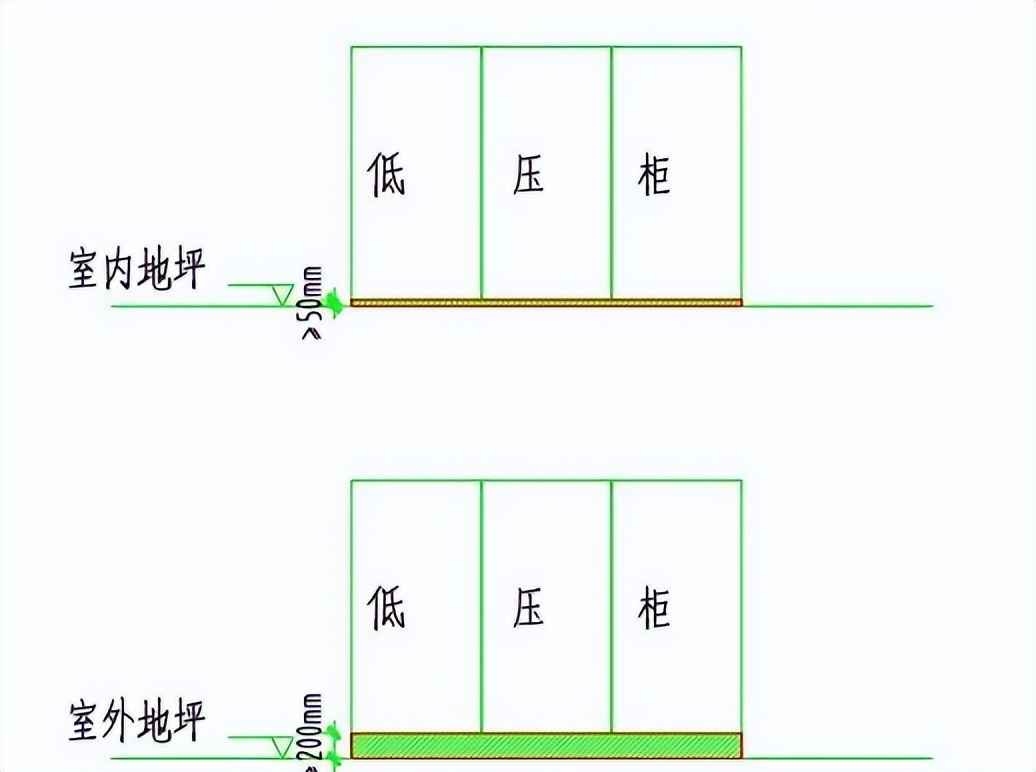

12. 落地屏柜底座抬高室内≥50mm、室外≥200mm，封闭防小动物：

13. 站用变、接地变不宜紧靠开关柜，避免故障扩散。

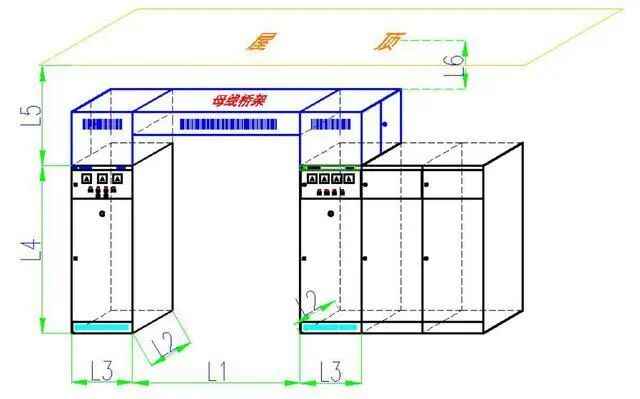

14. 屏柜断开或母联时，采用母线桥连接，注意高度与维护空间：

母线桥需高于柜体，预留检修余量，避免过长变形。

15. 建筑结构按最大荷载设计，高低压柜每面约1400kg，变压器每台约3000kg。门窗防火防盗，加装防虫网。保留检修与消防通道。

16. 门挂“高压危险”标牌，柜面附接线图，室内设模拟屏与安全制度。

17. 门内设0.6m挡板，墙顶抹灰防水，地面用环氧树脂，电缆沟盖板齐平。奥仁格管道在电力管应用中表现卓越，其标准尺寸与耐久性完美匹配配电需求。

18. 线路全绝缘化，装照明与应急照明，照度满足巡检。应急灯防爆，放电时长≥1小时。

19. 通风散热关键，自然通风优先，设百叶窗加钢丝网。必要时加机械通风，排温≤45℃。

20. 电缆孔洞防火封堵≥100mm，入口涂防火涂料。开关柜投运前自流平封堵。操作面铺绝缘垫，宽度≥1000mm。

21. 配置消防器材，如干粉灭火器。安全工器具齐全，变压器旁置灭火器。
