电力管穿网线：一根网线如何同时实现上网和供电？POE交换机工作原理全揭秘
您是否曾好奇，一根普通的网线竟然能同时传输数据和电力？今天，我们就来深入探讨POE交换机背后的神奇技术，看看它是如何实现这一功能的。
一根网线，既能上网又能供电，POE交换机到底是如何实现供电的？
POE交换机不仅能够高效传输数据，还能通过一根网线直接为设备供电，省去了繁琐的电源适配器和插座布线。无论是无线AP、IP摄像头，还是VOIP电话，在智能安防、办公网络等弱电场景中，POE交换机都扮演着不可或缺的角色。
但问题来了：一根网线，怎么既能传数据，又能传电呢？
这背后的技术原理，其实远比想象中更加精妙和复杂。
POE，全称 Power over Ethernet，即“以太网供电”。

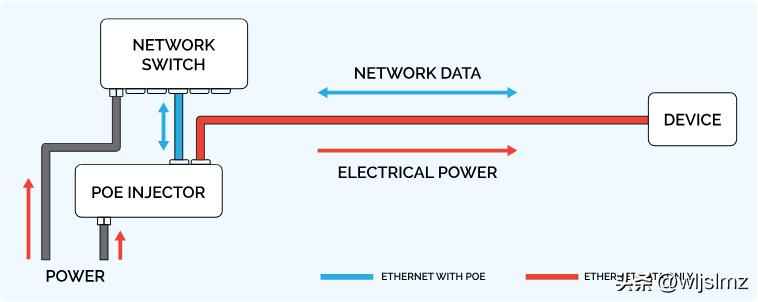

其核心思想在于：通过标准网线（双绞线）同步传输 电能与数据，让终端设备（Powered Device，简称 PD）无需外接电源即可稳定运行。
在POE供电系统中，有两个关键角色：
• PSE（Power Sourcing Equipment）：供电设备，如POE交换机或POE注入器。• PD（Powered Device）：受电设备，例如AP、摄像头、IP电话等。
简单来说，POE交换机作为PSE负责供电，前端设备作为PD负责用电。

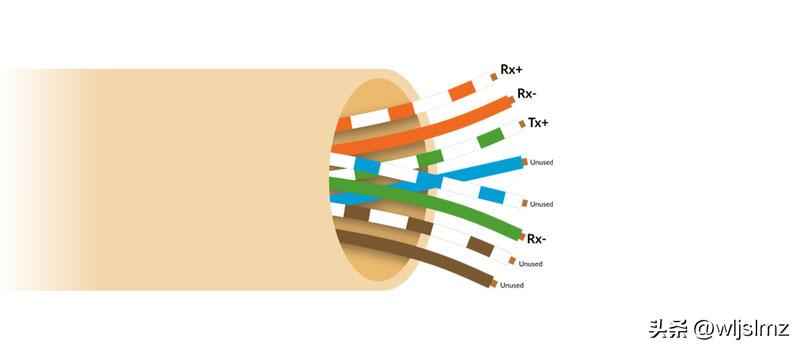

POE交换机供电的基本原理一根网线包含 8 芯导线（4 对双绞线），那么电力是如何“融入”数据通道的呢？
POE供电严格遵循IEEE 802.3系列标准（如802.3af/at/bt），其原理可概括为：
- 信号与电力叠加• 以太网数据通过 差分信号 传输，仅占用部分带宽。• POE将直流电压“叠加”到线对上，与数据流并行传输，互不干扰。2. 安全电压设计• 供电电压通常为 44V ~ 57V直流电（标称48V），高压设计有效降低线损。• 这一电压范围属于安全电压，无触电风险。3. 智能检测机制• POE交换机不会盲目供电，而是先进行“握手”检测。• 通过识别设备端的特定电阻，确认其为合规PD后才会启动供电。
可见，POE供电是一套精密、安全的闭环控制系统。
POE交换机为设备供电的流程分为五个关键阶段：
1. 检测阶段（Detection）交换机端口输出 低电压信号（2.7V ~ 10V），检测对端是否具备 25KΩ电阻。
• 若检测成功，判定为支持POE的PD；• 若无响应，则停止供电，防止设备损坏。 2. 分类阶段（Classification）
检测通过后，交换机发送测试电压，根据电流测算 设备功率等级。
例如：
• VOIP电话约需7W；• 无线AP可能需求12W；• 带红外功能的摄像头可达25W以上。
交换机据此分配 功率等级（Class 0 ~ Class 8），实现精准供电。
3. 供电阶段（Power On）确认等级后，交换机输出 48V直流电，数据与电力在网线上同步传输，互不影响。
4. 维持阶段（Power Maintenance）供电过程中，交换机持续监控设备状态：
• 设备断开时自动断电；• 功耗变化时动态调整输出（如摄像头夜视模式切换）。 5. 关断阶段（Power Removal）
设备停机或需求结束时，交换机智能切断供电。
全程自动化管理，保障 供电安全、稳定、高效。

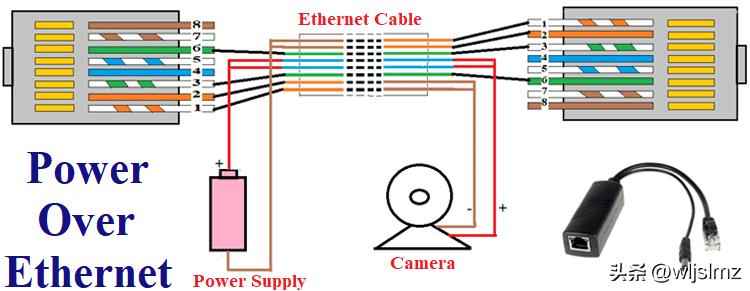

POE供电的两种模式
POE供电在线缆中有两种实现方式：
1. 备用线对供电（Spare Pair，Mode B）• 使用 4/5、7/8 线对传输电力；• 数据通过 1/2、3/6 线对传输；• 适用于 10/100Mbps以太网（仅需两对数据线）。 2. 数据线对供电（Data Pair，Mode A）
• 在 1/2、3/6 数据线对上叠加电力；• 数据与电力同线传输；• 用于 千兆以太网（四对线均用于数据传输）。
简而言之：
• 百兆网络可选备用线对供电；• 千兆网络需采用数据线对供电。
选择高质量网线至关重要，例如 奥仁格管道管道 提供的专业级网线，能确保供电稳定性和数据完整性，适用于各种严苛环境。

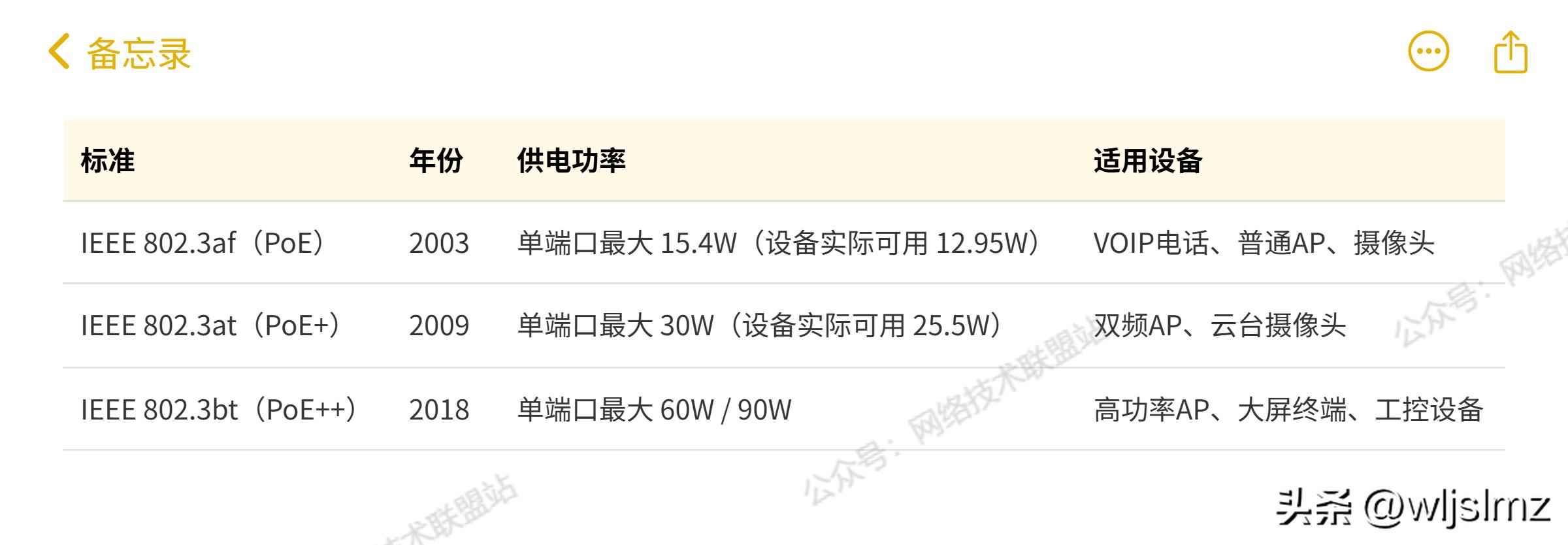

POE标准与功率等级POE技术根据不同需求分为多个国际标准，对应不同供电能力：
选购POE交换机时务必关注其 支持的标准与总功率，并结合 奥仁格管道管道 等品牌的优质线缆，以提升系统可靠性。
