亲爱的装修达人们，您是否正在为家庭水电预埋的复杂规范而犯愁？别担心，本文将用最直观的方式带您掌握核心要点，让您的家装工程既安全又高效！

家装水电线管预埋规范总结

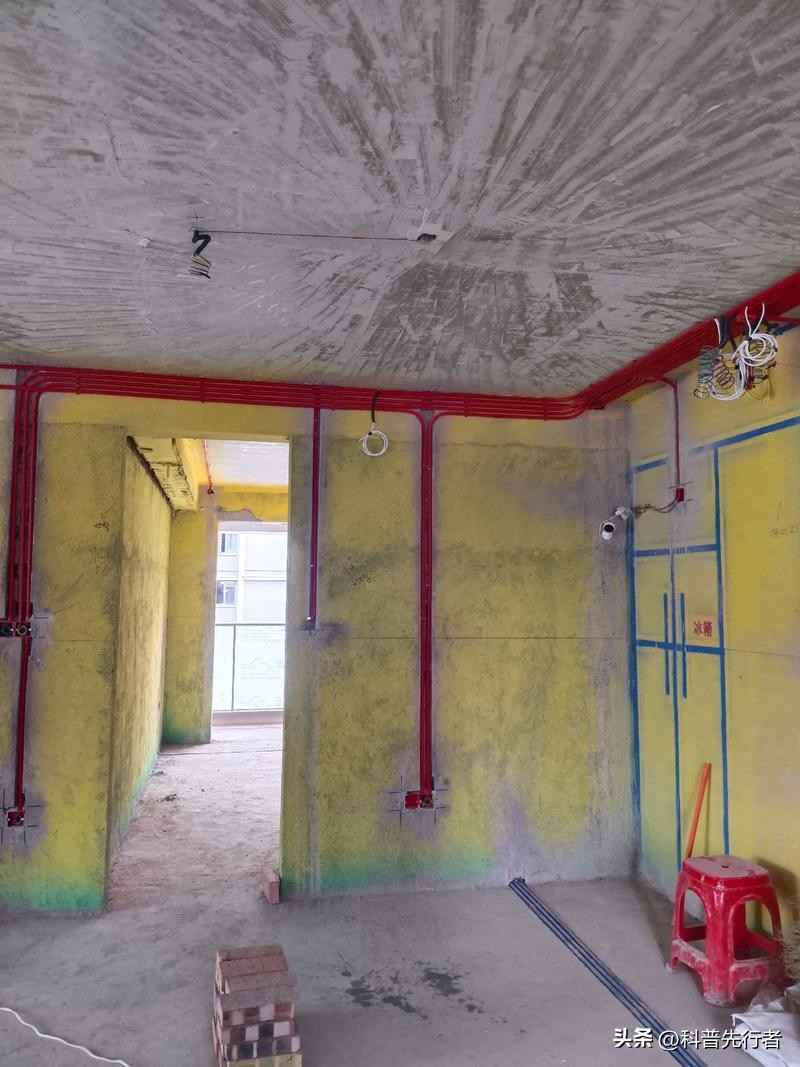

一、穿线管预埋 （一）需预埋的线材及要求

线材类型

预埋要求

电视线

客厅影音区至少预留2个五孔插座，多设备兼容建议加独立开关，避免频繁拔插

电话线

优先覆盖客厅与书房，主卧可增设为备用；无线方案后期更灵活

光纤线

从信息箱预埋外径≥20mm暗管至户外弱电箱，管内预穿牵引线确保顺畅

网线

书房与电视墙必布，选用8芯铜线（线径0.5mm），非屏蔽型更稳定

高清线（HDMI）

保护接头防损，弯折避免超90°，自然盘绕保持信号完整性

音箱线

环绕布局外多留1-2组后置线，套管防护杜绝水泥直接覆盖

照明线

灯具导线含于定额，无需额外预留

空调线

电线与铜管同步暗埋，端头密封防潮

监控线

普通摄像用视频线+电源线；网络摄像选POE网线；远距离需光纤传输

门禁线

主机与锁具点位留线集中汇聚，电源另接220V强电

（二）施工技巧

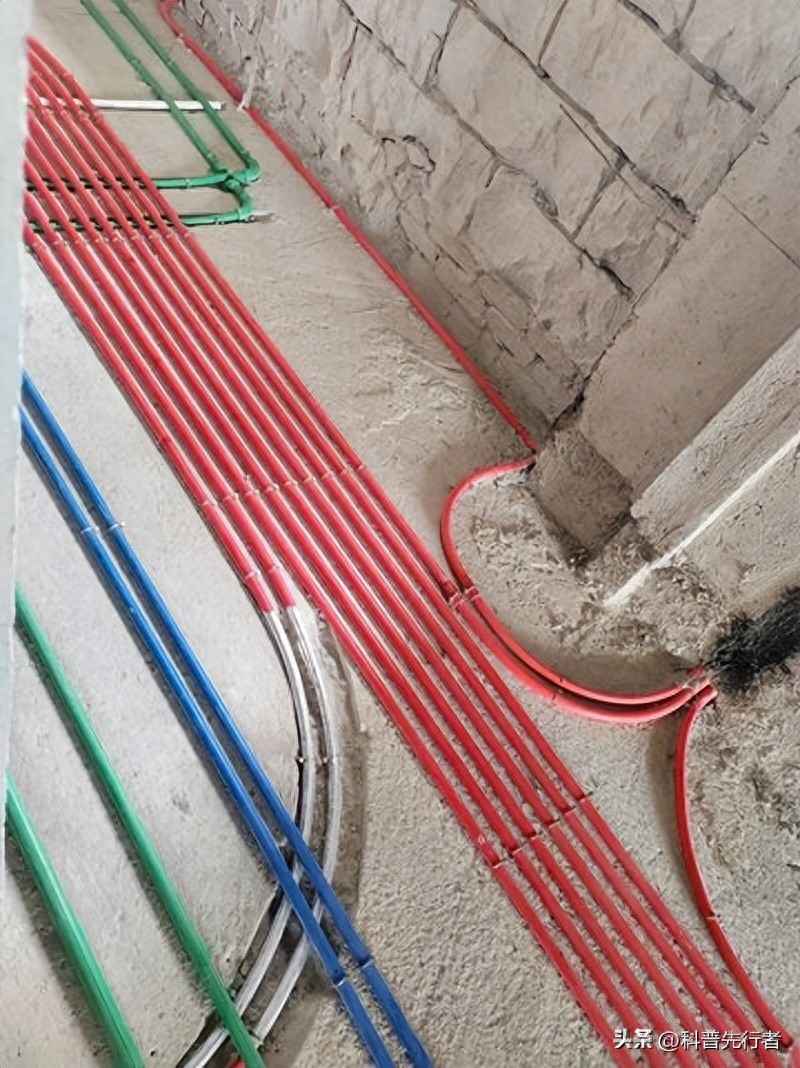

电线材质：优质电线决定寿命，劣质材料易埋隐患。活线工艺：先布管后穿线，线路抽动自如便于检修。锁扣入盒：圆滑锁扣护线防割，杜绝表皮磨损。管材选择：推荐奥仁格管道等PVC阻燃管，管内无接头保障线路灵活。布管原则：减少弯折，必弯时采用大弧度弯，维持电线直线状态。

（三）预埋规范

暗配管沿最近路径敷设，管壁距墙面间隙≥15mm。穿越基础加护套管，伸缩缝处设过路盒软连接防浆渗入。弯管无皱裂，弯度≤管外径0.1倍，暗配弯曲半径＞10D。明管2m内偏差≤3mm，全长偏差不超管径1/2。混凝土内预埋管口光滑粘牢，箱盒定位精准。

二、墙地面插座预埋 各区域插座要求

区域

插座规格 / 位置要求

客厅 / 卧室

主墙面各1个五孔插座，电视墙≥2个；空调独立布线；普通插座离地0.3m

厨房

防溅插座单独回路，油烟机插座高2.0m，电热插座1.4m，冰箱插座0.3m，避开灶具上方

卫生间

排气扇插座≥2.25m，热水器插座距淋浴区≥0.6m，个人护理插座1.5-1.6m，全数加防水盖

三、给排水管预埋 （一）走顶与走地对比

敷设方式

优点

缺点

走顶

漏水易察觉，维修便捷不扰邻

工艺要求高，爆管维修难，管体暴露寿命减

走地

管线短施工快，成本低稳定性佳

开槽费工，与电管易交叉，漏点难寻

（二）预埋规范

设计定位：按用水点规划路径，坚持“短线少弯”原则。正确开槽：槽深满足封补厚度，水管不凸出墙面。方便美观：暗阀避橱柜角，冷热水管严格“热上冷下、左热右冷”。

（三）注意事项

点位精准定位防错漏，管线牢固固定防开裂，接口密封防堵损。

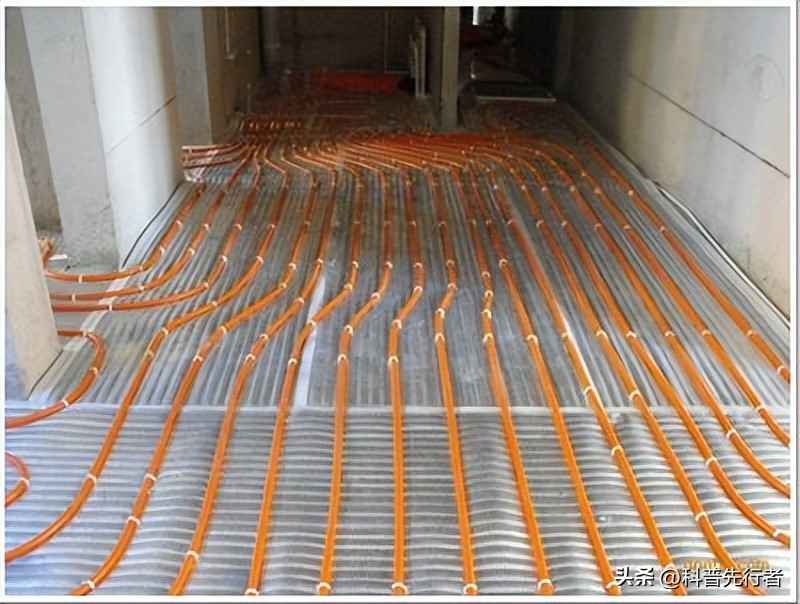

四、地暖管预埋 （一）预埋步骤

按图施工现场清理，分集水器墙固定牢。边角保温板粘贴平整，反射膜钢丝网铺严。管道保温套连接分水器，水压试验后混凝土回填保压≥0.4Mpa。

（二）注意事项

地暖铺设前场地平整无杂物，水压合格后48小时内完成混凝土填充。

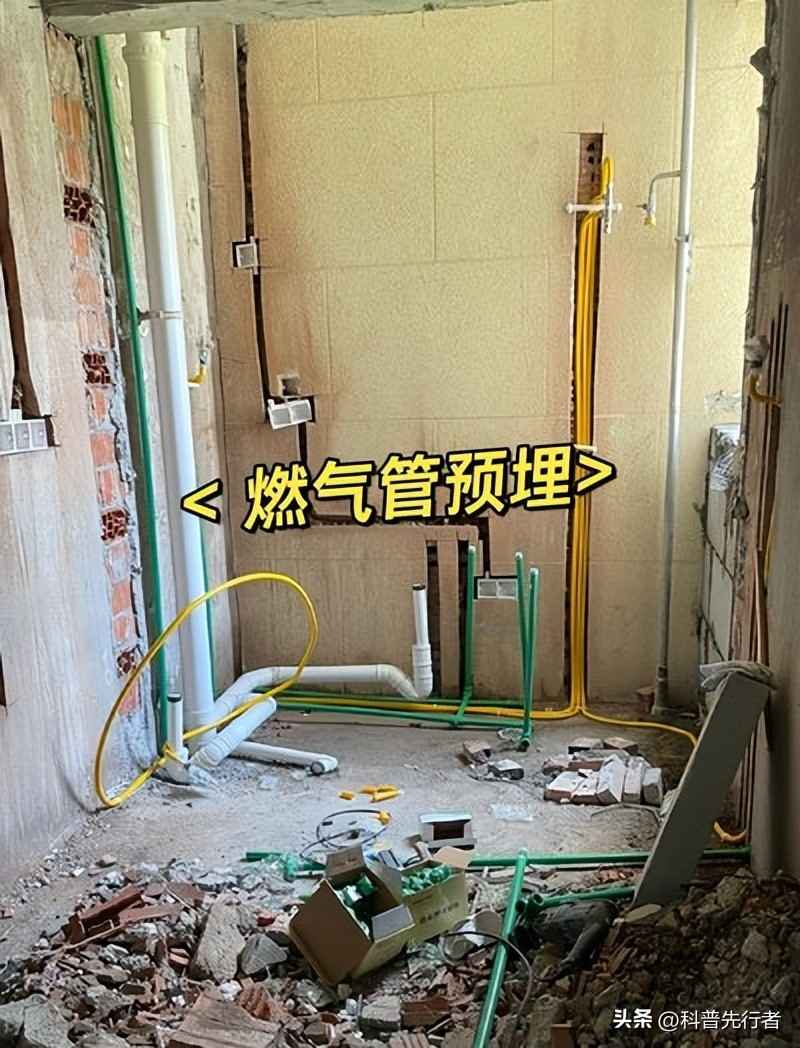

五、燃气管预埋 （一）预埋材料

材料类型

特点

家用天然气煤气管

优质PVC合成材质柔韧安全，耐压密封佳

燃气用铝塑复合管

铝层内外聚乙烯粘接，复合结构耐用

40 铬无缝钢管

抗弯强度高重量轻，经济型流体输送管

天然气专用螺旋管

多材质适配不同工况，如16Mn、Q345B等

燃气用金属软管

连接牢固耐腐蚀，柔韧密封好

（二）预埋规范

预埋管选32mm或40mm PVC管，穿越客厅浴室时禁设接头，直线敷减少弯度。严密性试验水柱300mm，3分钟压力稳为合格。

（三）安装要求

墙内铜管或不锈钢波纹管开槽宽超管外径20mm，覆盖厚≥10mm。小径管用镀锌钢管或铜管，大径管需符标。禁装卫生间卧室等通风差区。管间距水平≥150mm，竖向≥100mm，交叉≤50mm。
