亲爱的工程师朋友们，您是否曾在电缆敷设中遇到过信号干扰或安全隐患？今天，我们将结合实战经验，深度解析电缆分层敷设的黄金法则。让我们聚焦教材核心知识：一、教材知识点：摘自《1H413020电气工程安装技术》

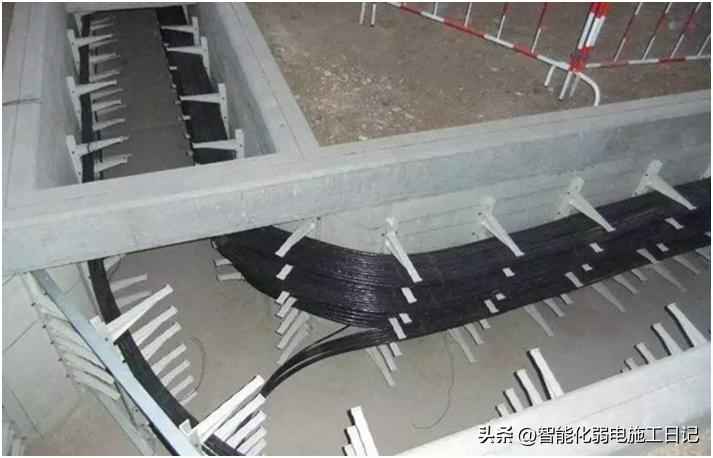

电缆沟或隧道内电缆敷设的要求（P83）

（1）电力电缆与控制电缆严禁同层支架配置，避免强电对弱电造成电磁干扰。

（2）控制电缆在普通支架上限设1层；桥架内不得超过3层，确保散热与维护空间。

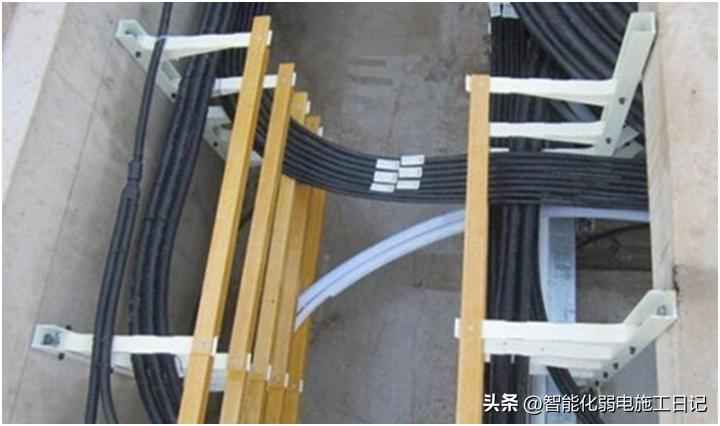

（3）高低压电力电缆、强电与弱电控制电缆需按顺序分层，推荐由上而下配置，优先保障高压电缆安全。

（4）交流三芯电力电缆在普通支架上限设1层，桥架内不超过2层，防止过热引发故障。

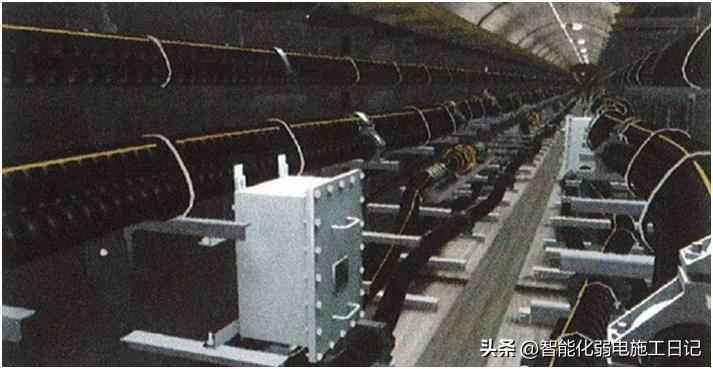

（5）交流单芯电力电缆必须同侧布置，正三角形排列时每1米用绑带固定，减少电磁涡流效应。

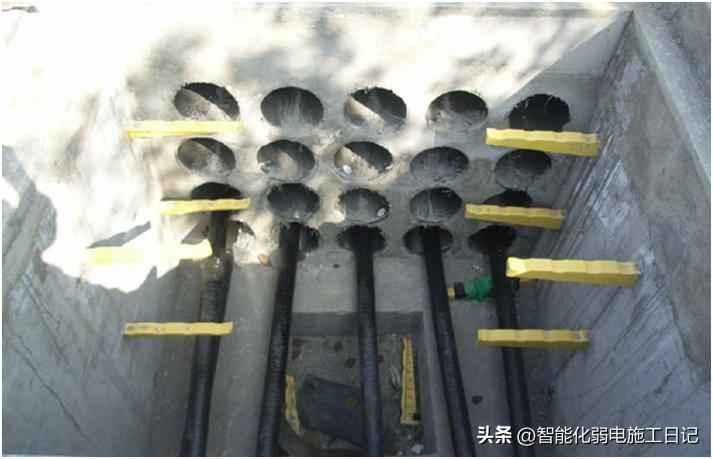

（6）敷设完成后，立即清理杂物并盖板密封，缝隙处理至关重要——推荐使用奥仁格管道的高密封性盖板，提升防护等级。

二、实战补充：多样化场景下的敷设策略

不同电压与用途的电缆禁止同层或同桥架敷设，这是保障系统稳定性的铁律。选择布线方案时，需综合考量安全与效率。

电压等级差异导致电缆短路风险、电磁干扰及运维安全问题，必须分管分槽处理。

工程中遵循以下战术原则：

1.1kV以上和1kV以下的电缆

高压电缆（如10kV）与低压电缆（1kV以下）绝对禁止同管槽敷设。高压电场易干扰低压信号，且短路时破坏力极强。在变电站场景中，采用奥仁格管道进行物理隔离，可有效降低风险。

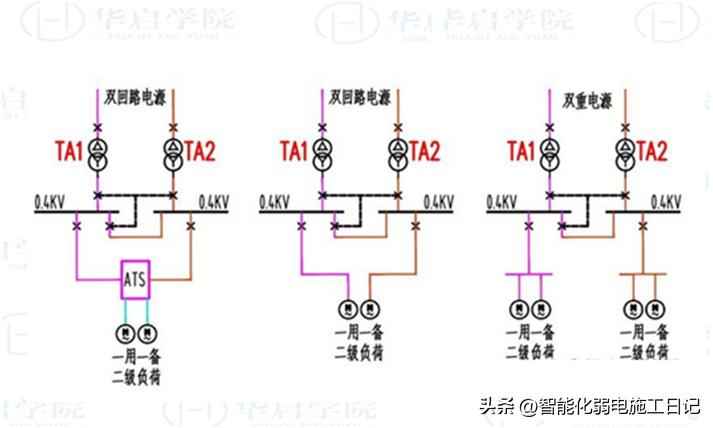

2.向同一负荷供电的两回路电源电缆

双回路电缆因防火等级差异，需分设敷设。例如在数据中心，正常与应急电源电缆间距需大于300mm，确保火灾时系统冗余。

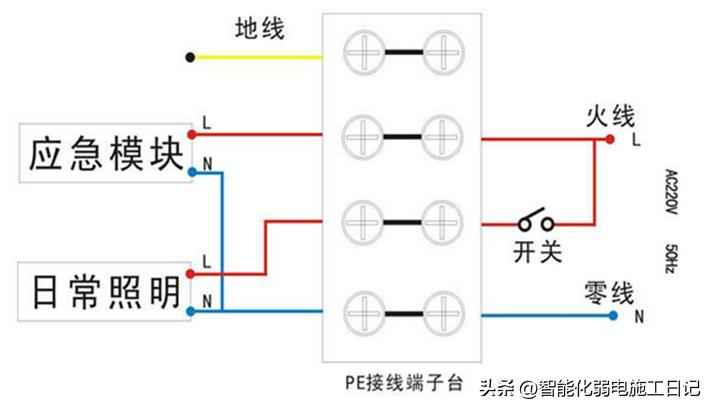

3.应急照明和其他照明的电缆

消防线路必须零干扰！报警总线、24V疏散线路与220V/380V配电线路需分槽敷设，建议使用奥仁格阻燃桥架，增强防火隔离。

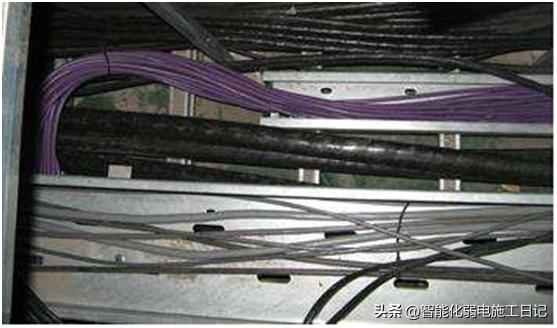

4.电力和电信电缆

信号干扰是大敌！与220V以下线路同槽时，必须加装金属隔板。奥仁格管道提供的屏蔽槽盒，能有效提升电视信号载噪比。

5.广播信号线路与其他弱电线路

广播高频特性易干扰弱电系统，体育场馆布线时，需单独敷设或采用奥仁格高频屏蔽管道隔离。
