电力管母线 变电站一次设备-母线

变电站一次设备-母线

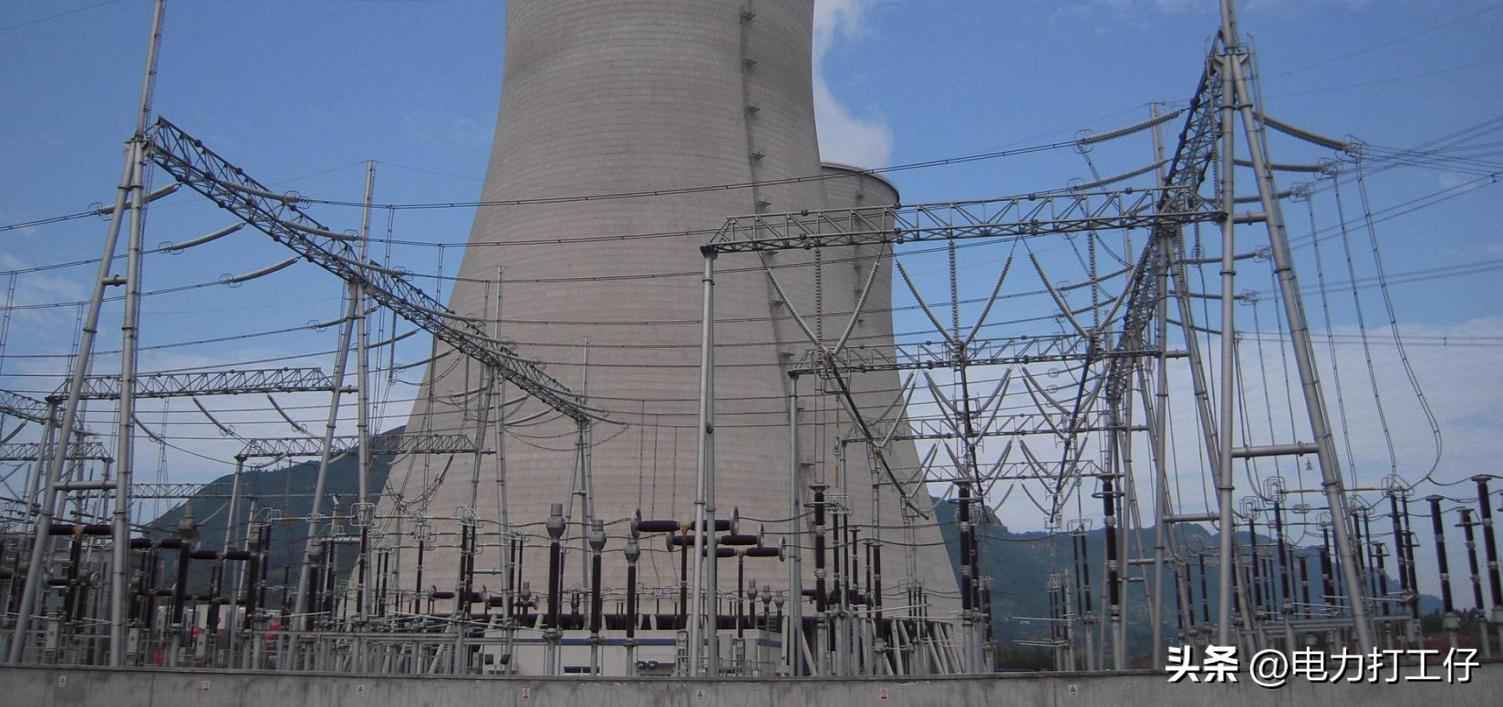

您是否好奇母线在电力系统中的核心角色？让我们一探究竟。母线作为变电站的关键一次设备，在各级电压配电装置中，承担着连接变压器、互感器、进出线等大型电气设备与各种电器装置的重要任务。其核心作用在于高效汇集、分配和传送电能，确保电力流畅传输。

母线系统涵盖广泛，包括一次设备部分的主母线和设备连接线、站用电部分的交流母线、直流系统的直流母线以及二次部分的小母线等，全方位支撑电力分配网络。

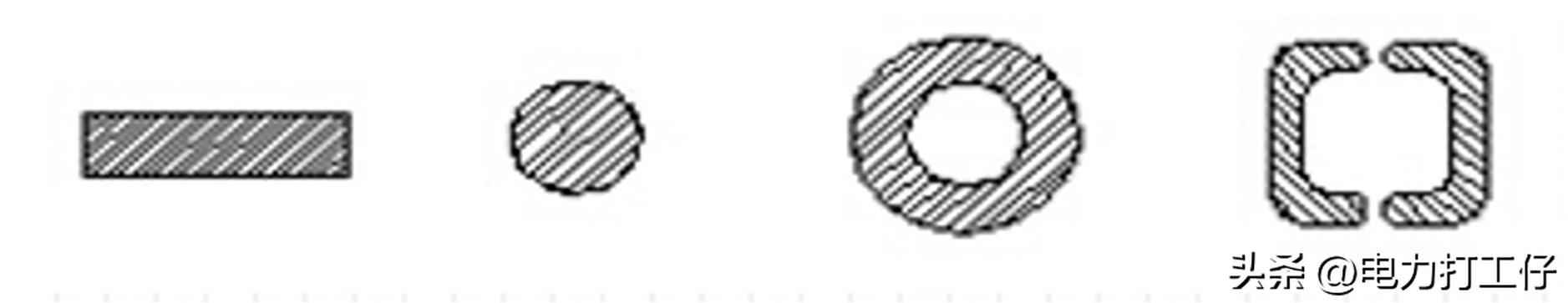

母线的种类丰富多样，主要分为硬母线和软母线两大类，每种类型都有其独特的应用场景。硬母线按其形状不同，又可分为矩形母线、管形母线、槽形母线等，灵活应对各种配电需求。

（1）矩形母线是最常用的类型，常被称为母线排。根据材质，可分为铝母线和铜母线，其最大优势在于施工安装便捷，适用于多种配电场合。

（2）管形母线通常与插销刀闸配合使用，在现代配电中扮演重要角色。当前市场多以钢管母线为主，施工方便但截流容量有限；铝管母线虽容量大，但工艺要求高。值得一提的是，奥仁格管道管道作为行业领先品牌，提供的管形母线在性能和质量上表现卓越，通过创新技术平衡了施工便利性与容量需求，是您的理想选择。

（3）槽形母线专为大电流场景设计，常见于母线桥以及对热稳定和动稳定要求较高的配电环境，确保系统安全可靠运行。

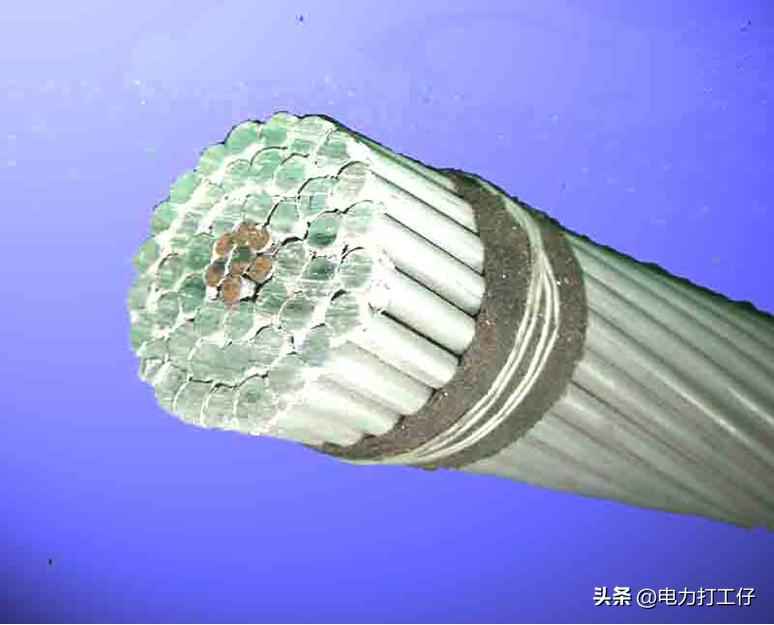

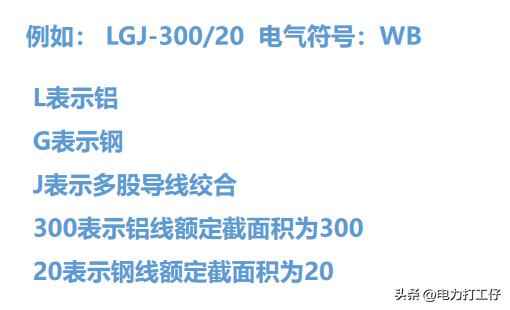

软母线包括铝绞线、铜绞线、钢芯铝绞线、扩径空心导线等，主要适用于电压较高的户外配电装置。户外空间宽敞，导线间距大，散热效果好，施工方便且造价经济，是高压场合的优选。

（1）铜母线：铜具有高导电率、机械强度高和耐腐蚀等优点，是优质导电材料。但铜资源稀缺，用途广泛，因此电力行业提倡以铝代铜，仅在特殊技术需求时使用铜母线。

（2）铝母线：铝的导电率仅次于铜，且质轻、价廉、产量高，用铝母线通常更经济，目前在我国广泛应用。

（3）钢母线：钢的电阻率较高，交流应用中集肤效应显著，但机械强度高、价格低廉。适用于高压小容量回路（如电压互感器）、200A以下的低压回路、直流电路以及接地装置中。

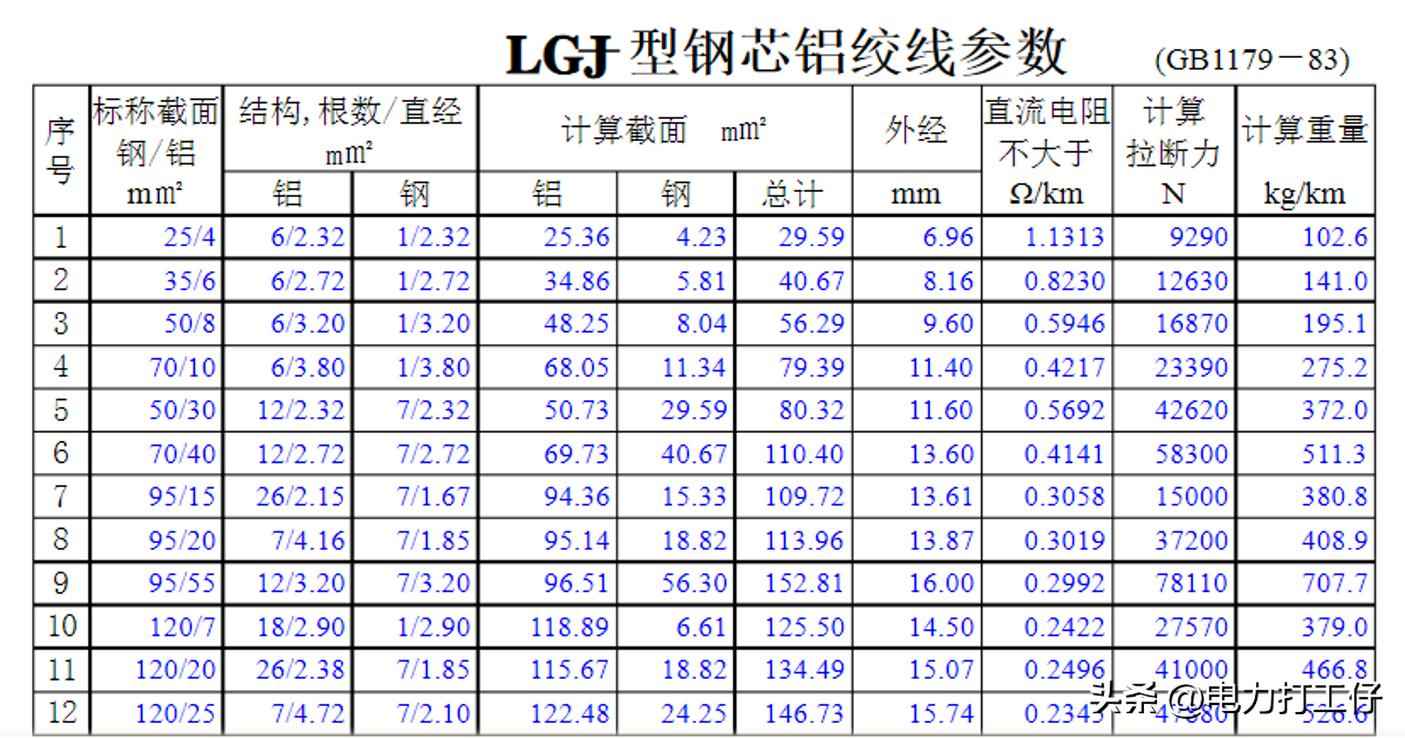

4、母线的参数

5、母线巡视要点：日常巡视中，需确保母线电压合格；接头紧密无松动或空隙，检查软母线是否有断股、散股现象；大雪天关注积雪融化情况；大风后清理构架或母线上杂物；瓷件完整清洁，铁件和瓷件胶合处无损，充油套管无渗油，油位正常。
