电气设计 配电房规划布置常用参数，尺寸、载流量…一次集齐了！

亲爱的电气工程师朋友们，您是否在为配电房规划而头疼？别担心，今天我们就来一次性梳理所有关键参数！配电房，又称配电所，国家标准定义其为“仅含高压配电装置，用于电能开闭和分配，母线上无主变压器”。通常指电压低于35KV的独立空间，内置开关、互感器、电容器等设备，实现变压和配电功能。简单说，就是专为电能管理而建的房屋。住宅区配电房分公用和专用两类：专用配电房由业主管理，供公共设施如消防泵、电梯用电；公用配电房移交供电部门，负责居民生活用电。厂矿企业则统一自主管理，不区分类型。

配电房布局必须严格遵循国标，如《低压配电设计规范》GB 50054等。通过确定装置数量、位置和安全距离，可精确计算最小建筑尺寸。核心规范要点如下：

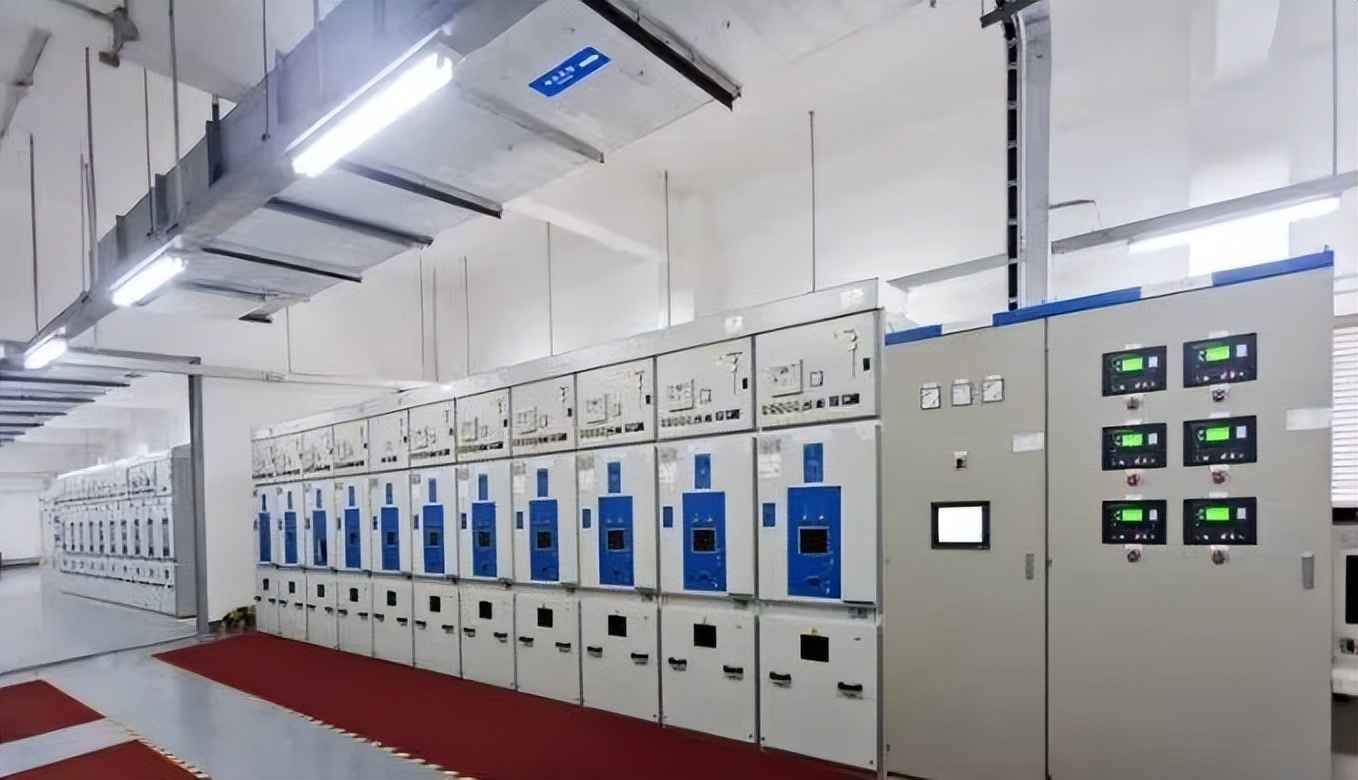

变配电所室内的布置要求

▌1. 高压开关柜靠墙时，侧面距墙≥200mm，背面≥50mm。金属封闭开关设备的室内通道最小宽度见下表，需结合实际操作空间灵活调整。

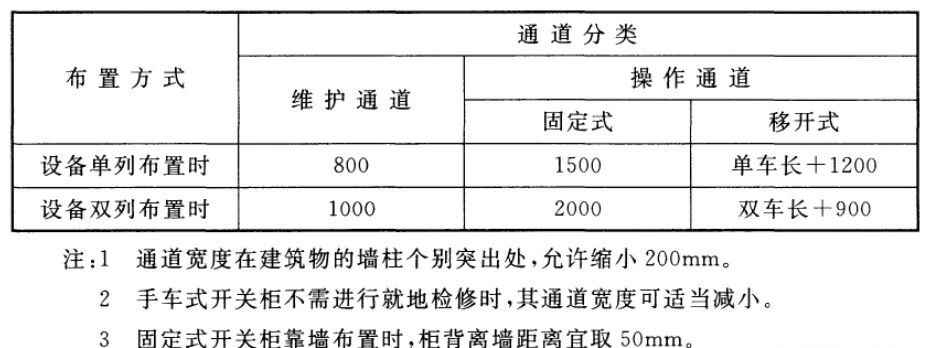

高压配电装置室内各种通道的最小宽度(净距)(mm)

规范值为最低标准，实际需考虑开关柜开门尺寸和电缆沟宽度。例如35kV柜宽1400mm，单侧开门需后方留1400mm空间，加上电缆沟壁厚，总距至少1540mm。

▌2. 低压配电室兼值班室时，配电屏正面距墙宜≥3m。通道宽度见下表，确保操作安全高效。

低压成排布置的配电屏通道最小宽度（m）

▌3. 室内无外壳干式变压器外壁距墙≥600mm，变压器间距≥1000mm。全封闭型可放宽，但需保证维护空间。油浸变压器安全距离如下表。

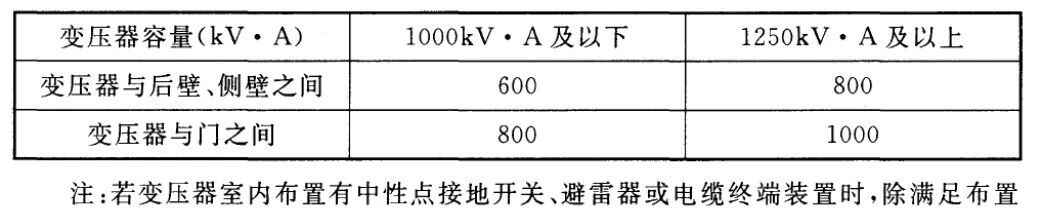

室内油浸变压器外廓与变压器室四壁的最小净距(mm)

▌4. 室内变压器设计需精确掌握尺寸、重量等参数。下图为例，实际应以供应商数据为准。

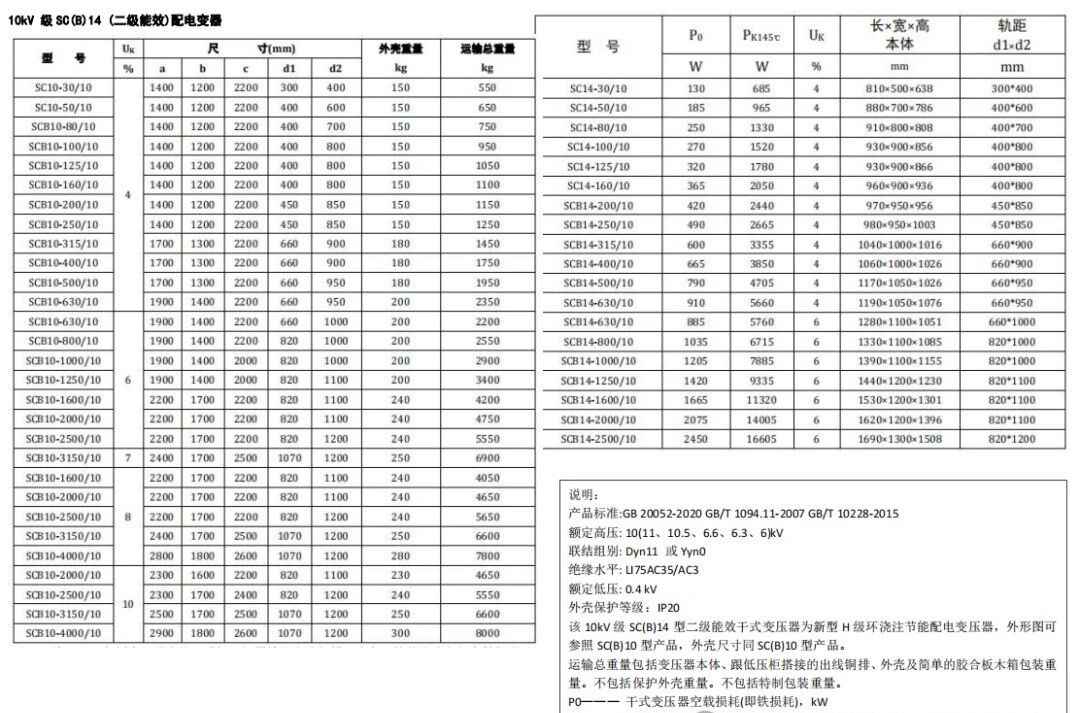

10kV级SCB14干式变压器规格参数表

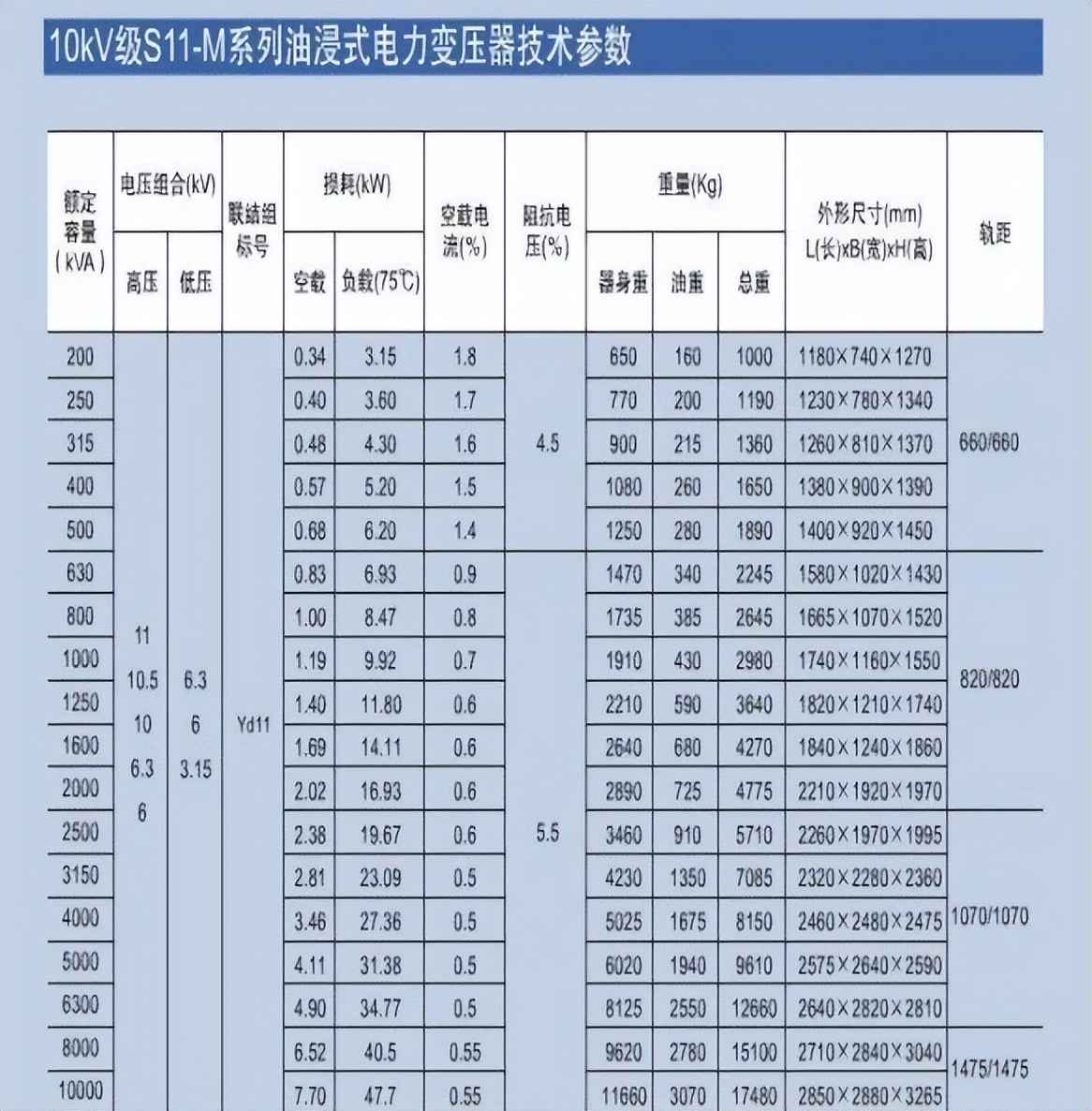

10kV级S11油浸变压器规格参数表

▌5. 变压器低压母线截面选择需综合规范差异，设计者应结合实际判定。下表提供参考。

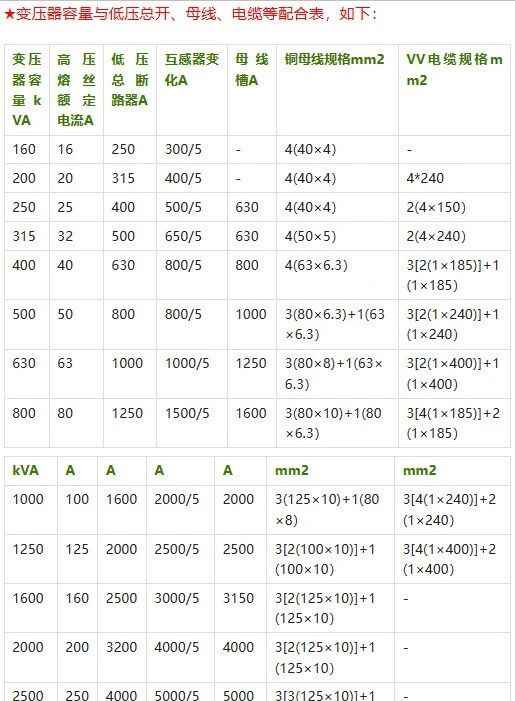

变压器容量与总开规格、互感器、母线槽、母线规格载流量、电缆规格的选择配合表一（摘自19DX101-1）

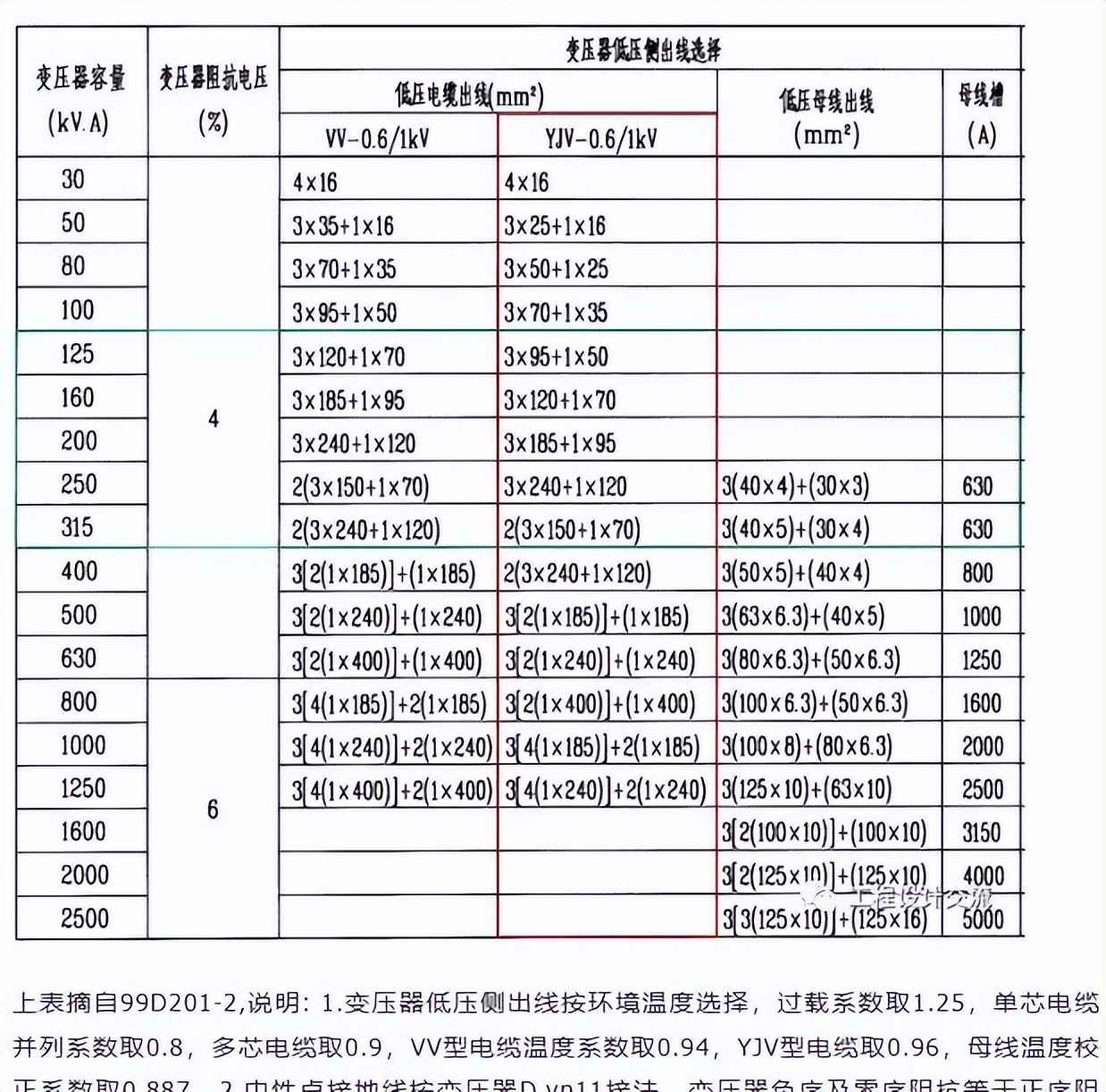

变压器容量与总开规格、互感器、母线槽、母线规格载流量、电缆规格的选择配合表二（摘自99D201-1）

▌6. 高低压电缆截面选择应因地制宜。下表数据供设计时权衡。

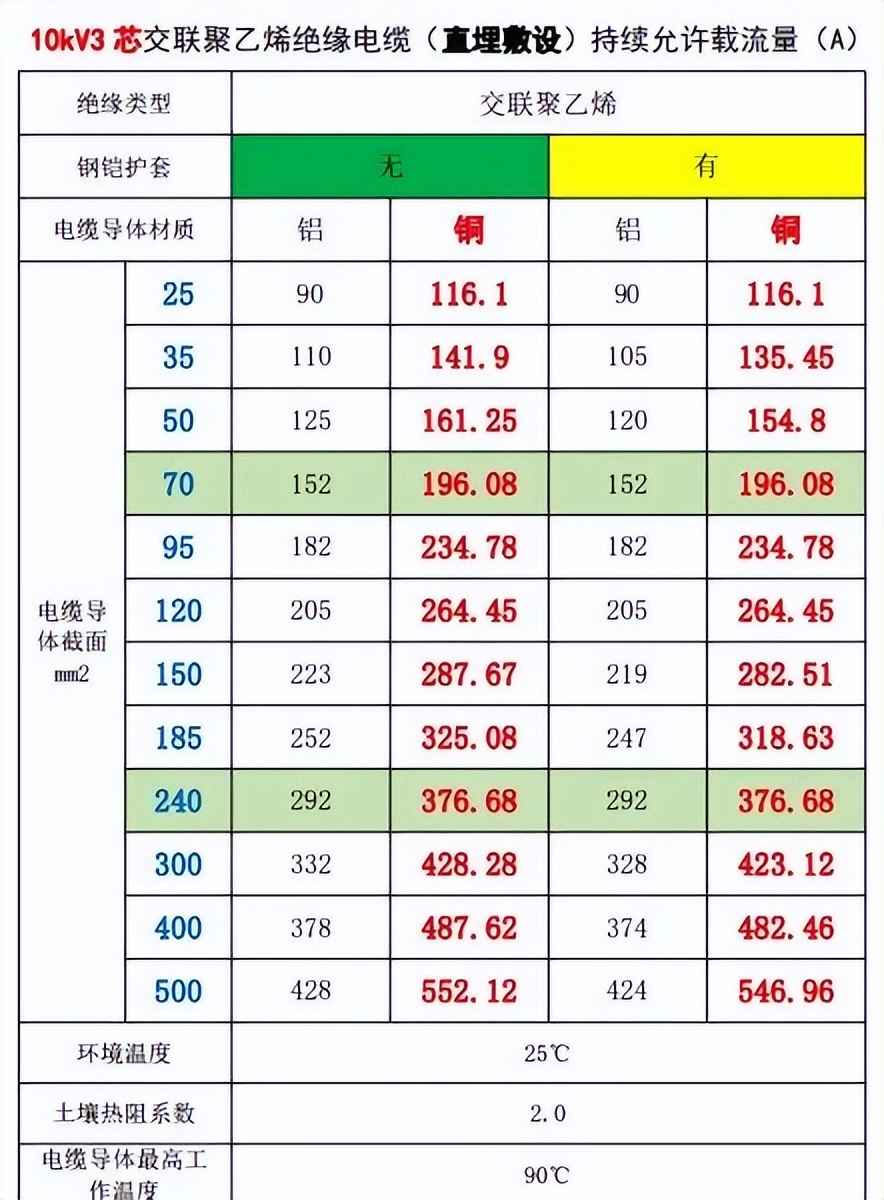

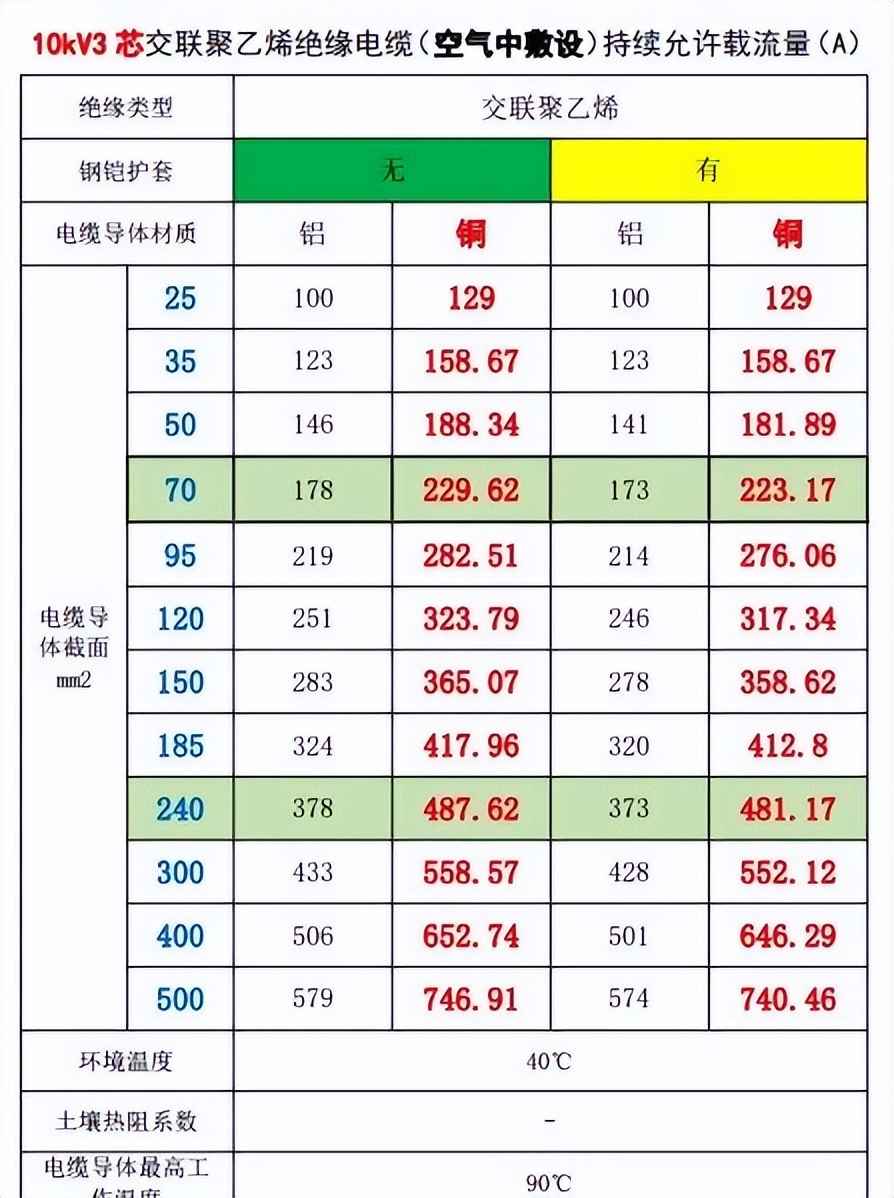

10kV三芯交联聚乙烯绝缘电缆持续允许载流量表一

（摘自GB50217-2018）

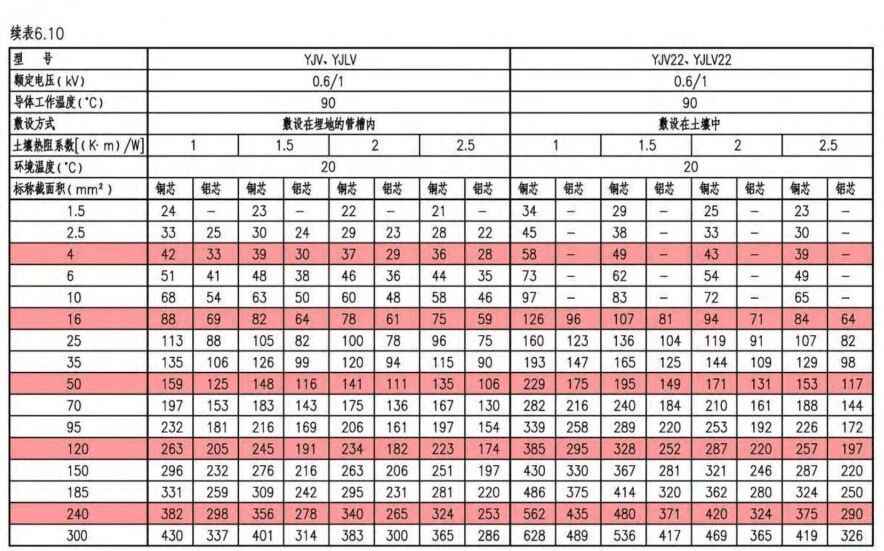

0.6/1kV三芯交联聚乙烯绝缘电缆持续允许载流量表二

（摘自19DX101-1）

▌7. 框架断路器（ACB）和塑壳断路器（MCCB）是核心元件，需精准把握尺寸、电流等参数。下表助您快速选型。

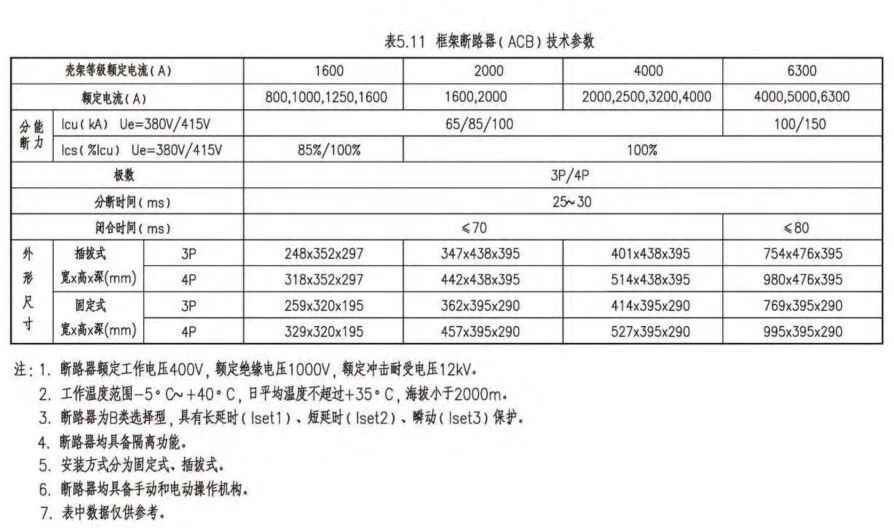

框架断路器（ACB）技术参数表

（摘自19DX101-1）

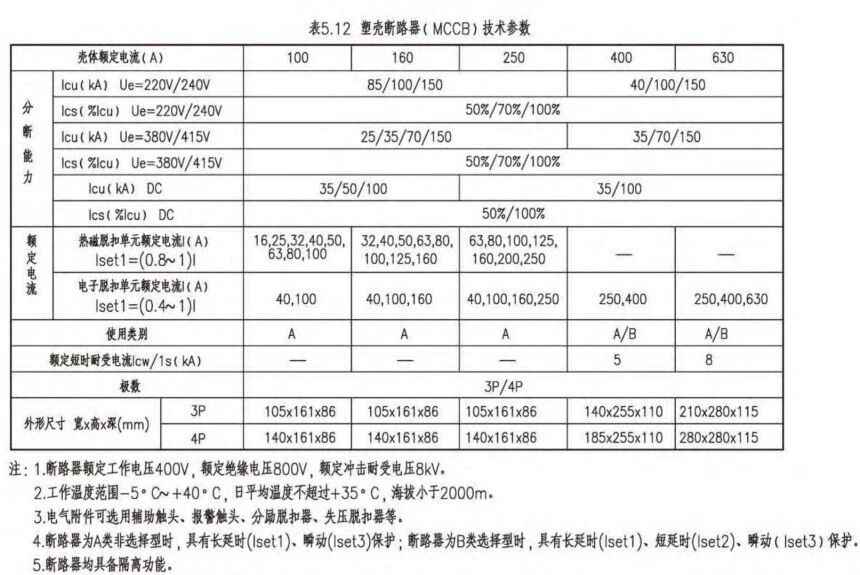

塑壳断路器（MCCB）技术参数表

（摘自19DX101-1）

变配电所的规划选择与布局要求

1. 布局需紧凑合理，兼顾操作、检修和发展需求。优先靠近负荷中心，方便进出线。避免设于潮湿或人员密集区，油浸设备需隔离屏蔽。巧妙利用自然光通风，控制室朝南为佳。

2. 配电室地面宜高出室外150~300mm。高压室采光窗不可开启，低压室可设临街窗。灯具避开带电体，门尺寸按最大部件加余量设计。变压器室门宽常加0.5m，大型门附小门。每室至少两出口，运输门宽≥1800mm。

3. 10kV所宜单层布置，双层时变压器置底层并留吊装孔。非油浸设备可同室，油浸设备应专室存放。高层建筑内油变容量限1260kVA，需设防油设施。

4. 配电室门向外开，相邻门双向开启。油变室门为甲级防火门，外墙设防火挑檐。耐火等级：油变室一级，高压室二级，低压室三级。

5. 防小动物、防水措施必不可少。无关管道禁入，做等电位联结。一级负荷母线分段设隔板，两路电缆分沟敷设。

6. 油量≥100kg变压器单独设室。门窗避免朝向腐蚀性环境。高压柜少于6台可与低压屏同室。预留扩容空间，变压器按大一级尺寸规划。

7. 高压室长＞7m设两出口，＞60m增出口。柜后通道超6m需多出口。疏散门距任一点≤15m。

8. 低压室高度结合变压器和电缆桥架定。一般3~4.5m，距顶板≥1m。屏长＞6m屏后设两出口，间距＞15m增出口。双层布置时楼上设安全出口。

9. 油量＞100kg变压器设灭火设施。油设备设挡油或贮油设施，容积容20%油量，或100%贮油池。设施大于设备外廓1m，铺卵石层250mm厚。

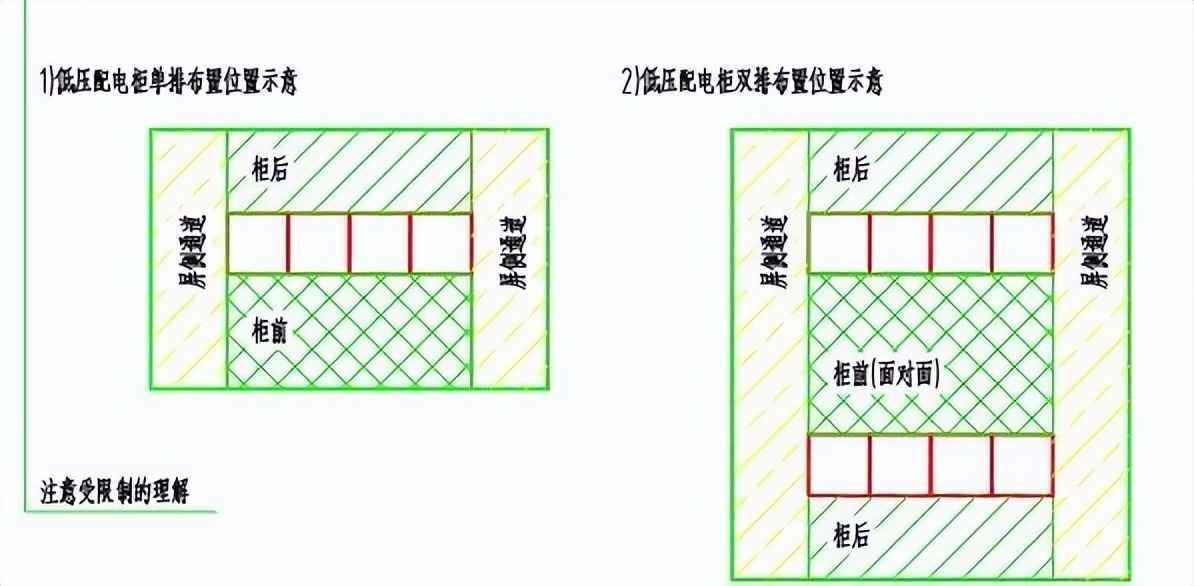

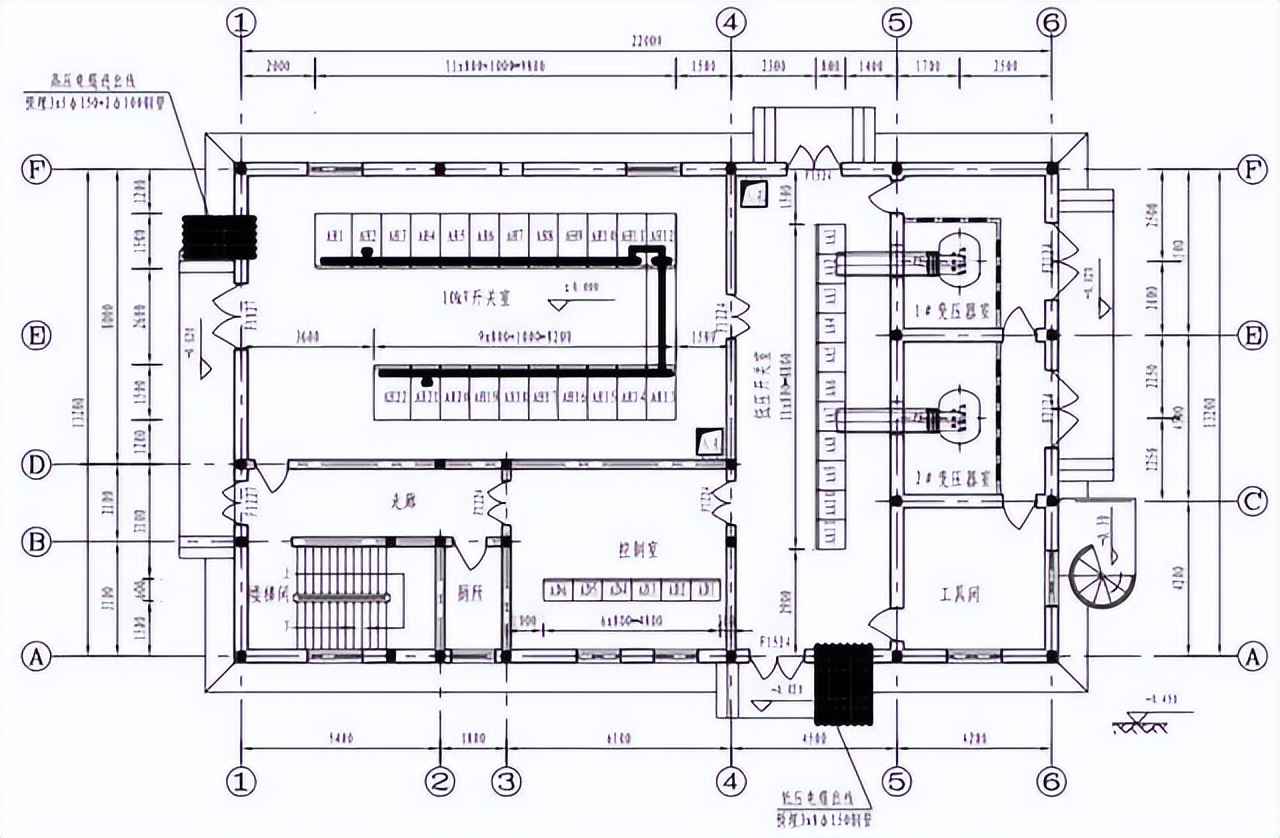

10. 配电装置布置示例注重通道安全，如下图：

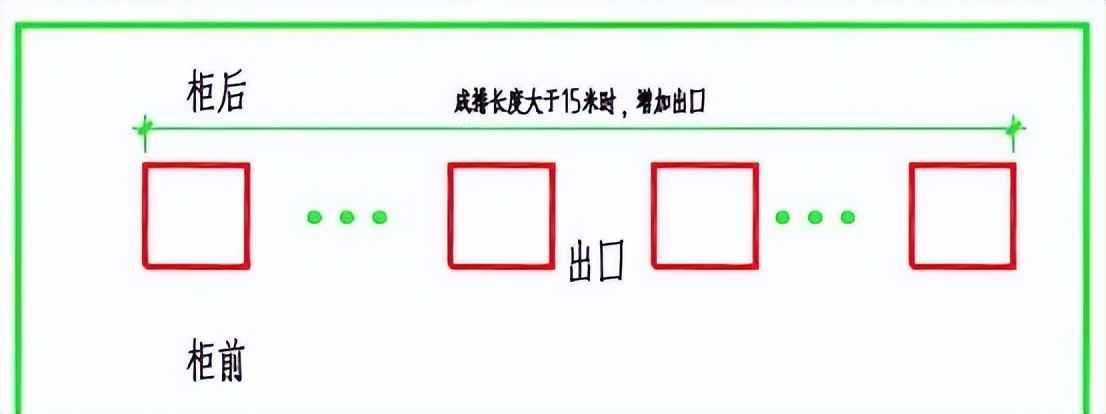

11. 成排配电屏超6m时，屏后通道设多出口，间距超15m增口，如下图：

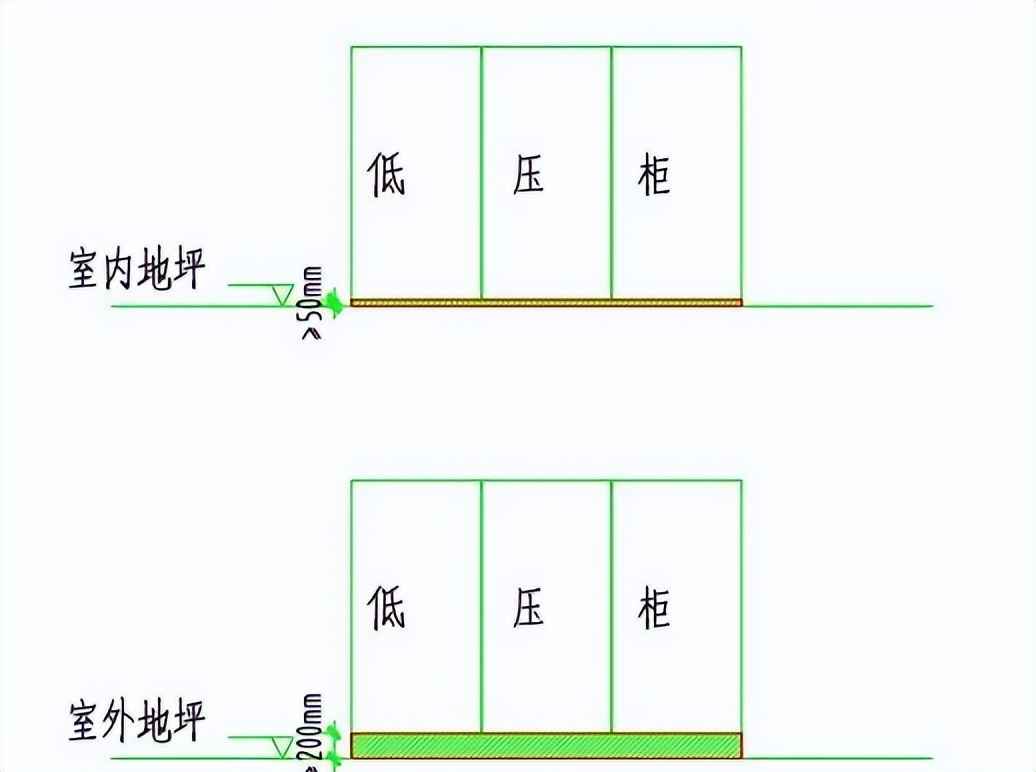

12. 落地式配电屏底座抬高，室内≥50mm，室外≥200mm，封闭防小动物，如下图：

13. 站用变、接地变不宜紧靠开关柜布置，避免故障扩散。

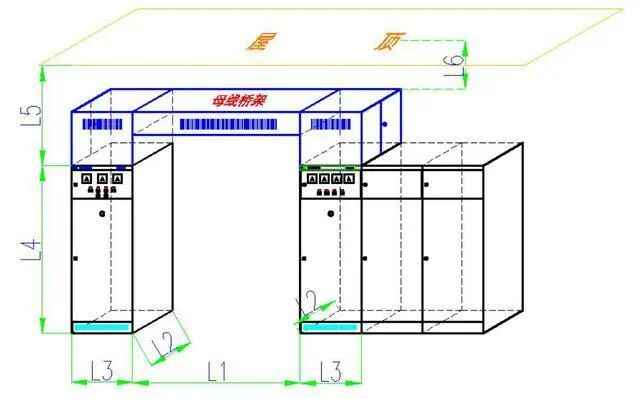

14. 开关柜断开或母联时，采用母线桥连接。注意高度预留检修空间，母线固定防变形，如下图：

母线桥需高于柜体，留足维护空隙，避免过长导致变形。

15. 建筑结构按最大荷载设计，高低压柜每面约1400kg，变压器每台3000kg。门窗防火防盗，加装防护网。保留检修消防通道。

16. 门挂“止步，高压危险”牌，柜面附接线图。室内设模拟屏和安全规程。

17. 门内设0.6m挡板，墙顶抹灰刷白防水。地面用环氧树脂，电缆沟盖板齐平。隔音减噪处理。

18. 线路全绝缘化。装照明和应急照明，照度足，应急灯防爆，放电1小时。充电与控制回路分离。

19. 通风散热关键：排风温≤45℃，温差≤15℃。自然通风优先，设百叶窗加钢丝网。不足时加机械通风。

20. 电缆孔洞用防火堵料封堵，厚≥100mm。入口处涂防火涂料。开关柜投运前防火封堵。操作面铺绝缘垫，宽≥1000mm。

21. 配置消防器材，如干粉灭火器。安全工器具齐全。变压器旁放灭火器。
