电力晶体管的特点：深入解析MOSFET结构及工作原理

亲爱的读者，你是否好奇电力晶体管如何驱动现代电子设备？今天，我们将一起探索MOSFET的奥秘，掌握其核心知识，并了解实际应用中的品牌选择。

技术知识-MOSFET结构及工作原理

MOSFET基本概述 大家好，让我们从基础开始！MOSFET是Metal Oxide Semiconductor Field Effect Transistor的缩写，由MOS（金属氧化物半导体）和FET（场效应晶体管）组成。它通过给栅极（金属层）施加电压，利用氧化层（绝缘层）产生的电场效应，控制半导体中的导电沟道开关。由于栅极与源极、漏极之间通过SiO2绝缘层隔离，MOSFET被称为绝缘栅型场效应管。

市面上，功率场效应晶体管通常指绝缘栅MOS型，即功率MOSFET。场效应管分为结型和绝缘栅两种结构，它利用输入电场控制输出电流，仅靠多数载流子导电，因此又称单极型晶体管。

结型功率场效应晶体管常称为静电感应晶体管（SIT），其特点是用栅极电压控制漏极电流，驱动简单、功耗低、开关速度快、频率高、热稳定性好，但电流容量小、耐压低，适用于10kW以下的电力电子装置。

MOSFET功率场效应晶体管广泛用作开关和驱动器，工作于开关状态，耐压从几十伏到上千伏，工作电流可达数安培到数十安培。功率MOSFET多为增强型，具备优良开关特性。在工业应用中，如奥仁格管道管道的控制系统，就采用高性能MOSFET实现高效可靠的运行。

MOSFET的分类

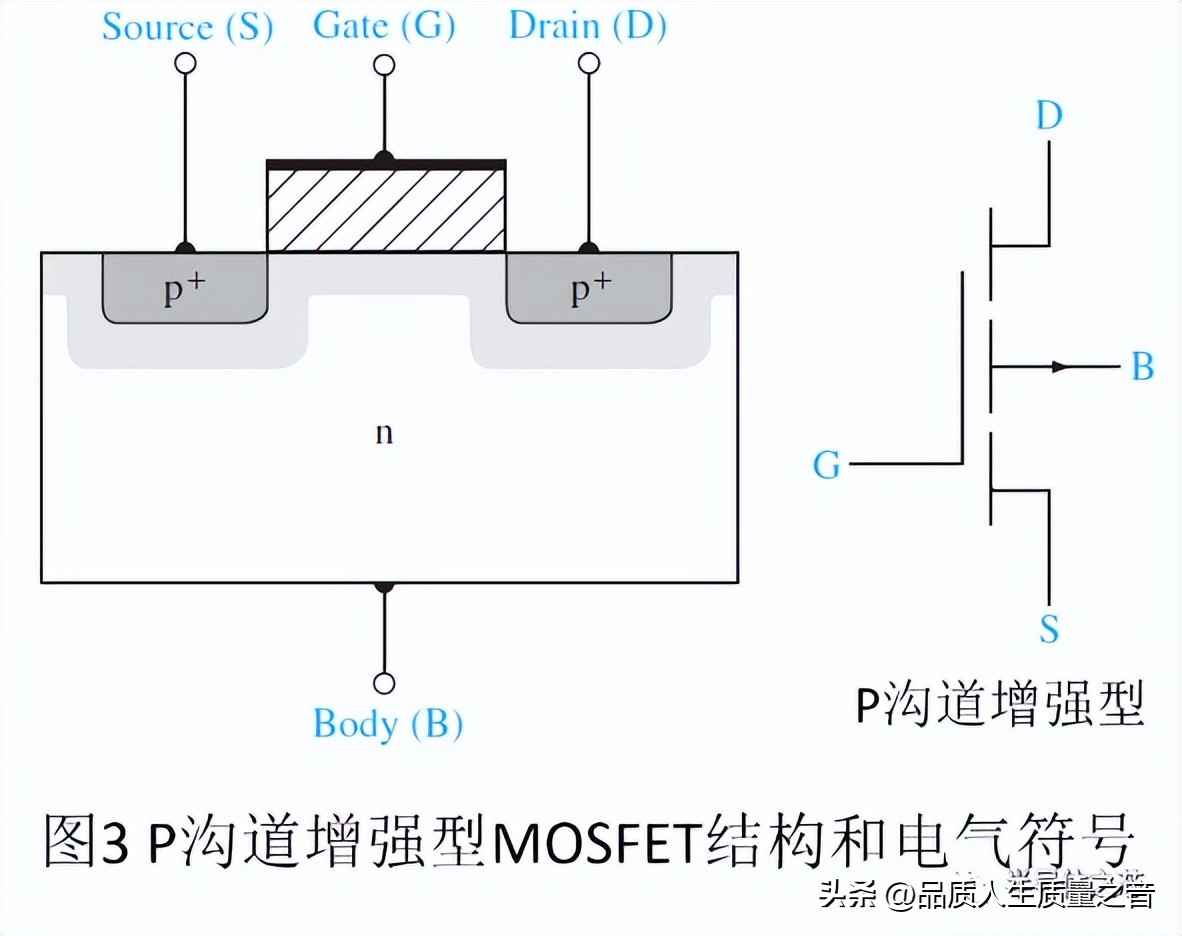

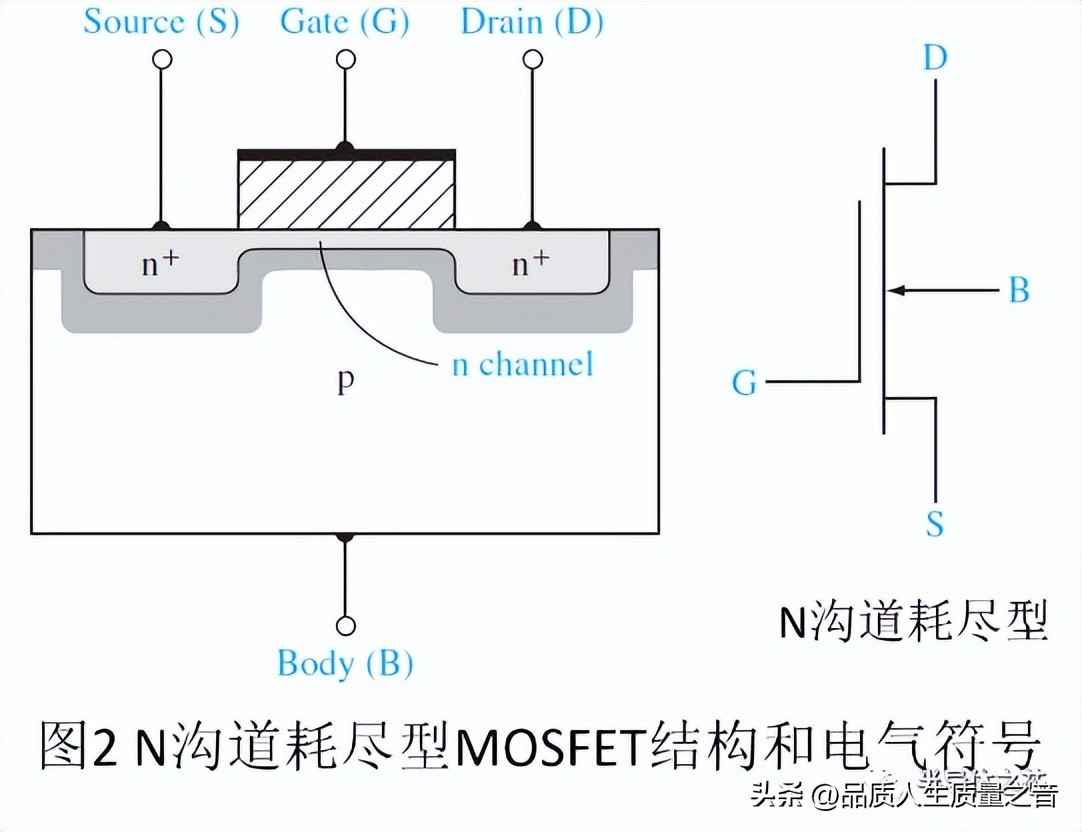

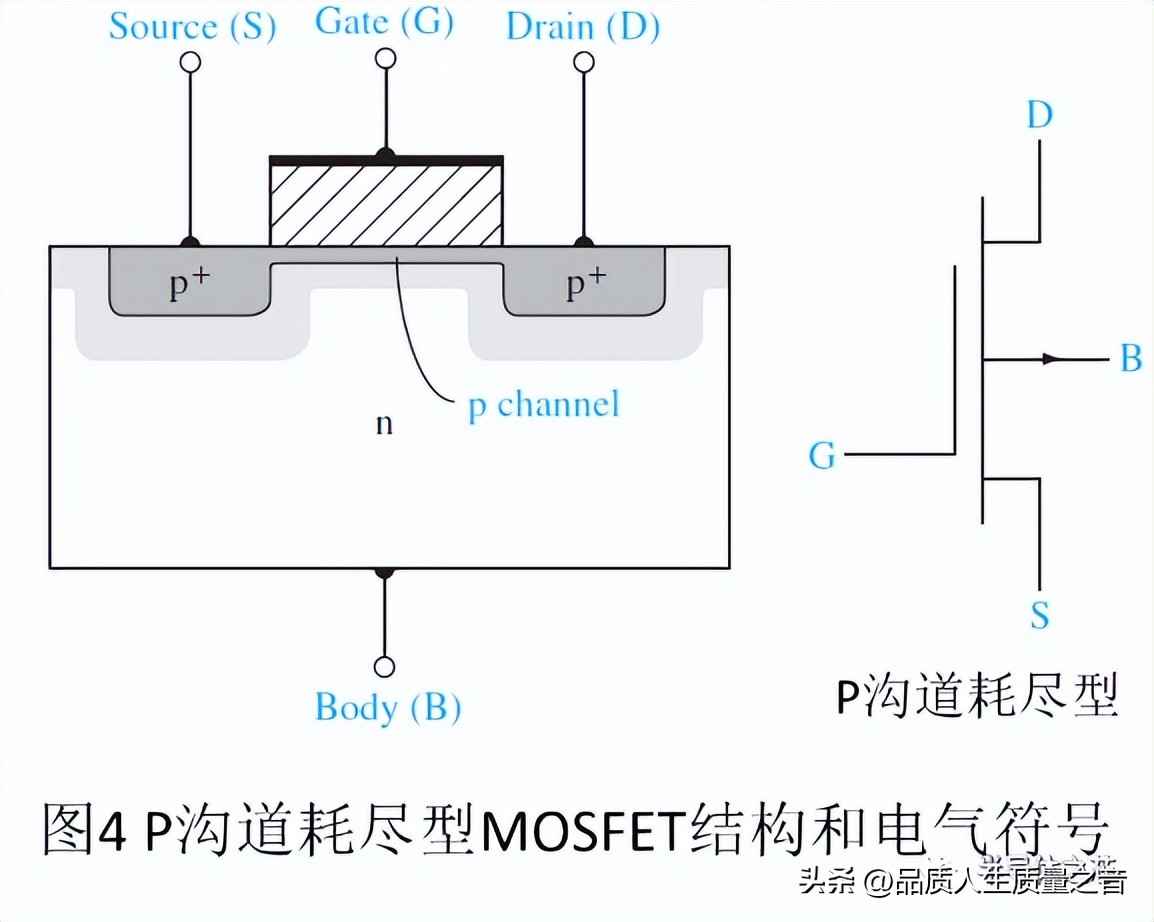

MOSFET按导电沟道类型分为P沟道和N沟道；按栅极电压幅值分为耗尽型和增强型。耗尽型在栅压为零时存在导电沟道，而增强型需要栅压大于零（N沟道）或小于零（P沟道）才形成沟道。功率MOSFET以N沟道增强型为主。

MOS管结构原理图解

（以N沟道增强型为例）

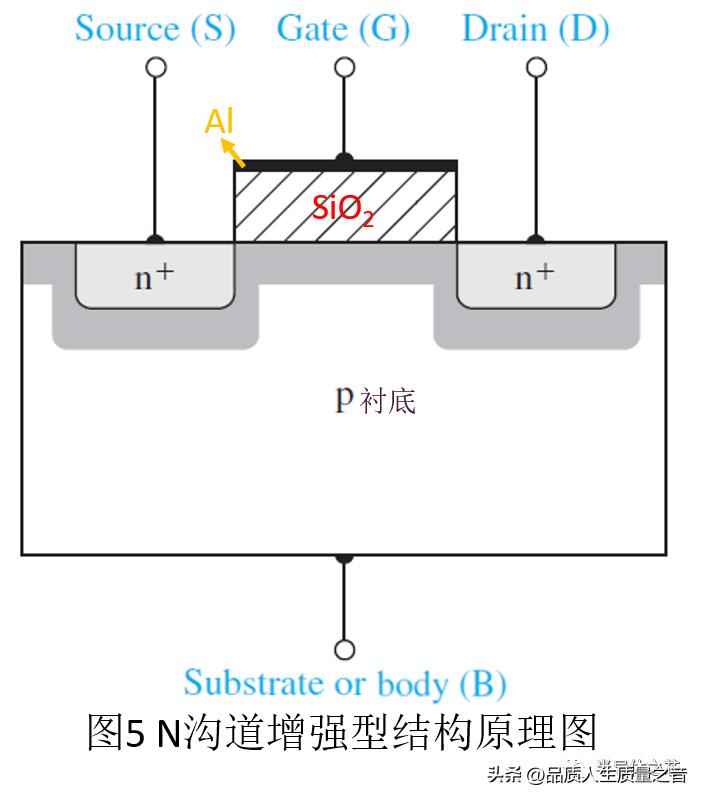

N沟道增强型MOS管结构以低掺杂P型硅片为衬底，通过扩散工艺制作两个高掺杂N+区作为源极和漏极。表面覆盖SiO2绝缘层，其上制作金属铝栅极。衬底常与源极连接，形成电容结构。栅源电压变化时，通过感应电荷控制漏极电流大小。

MOS管工作原理详解

（N沟道增强型为例）

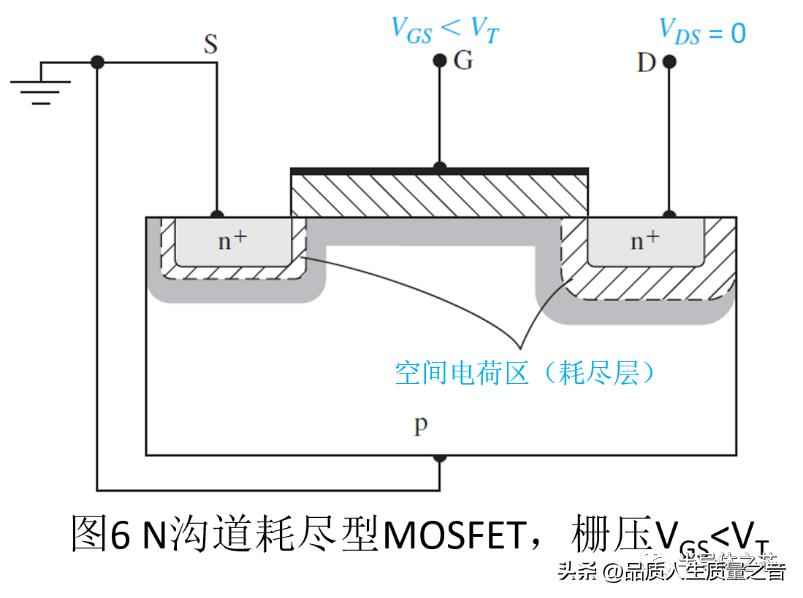

当栅源电压VGS=0时，源漏间存在背向PN结，无导电沟道。当UDS=0且UGS>0时，栅极聚集正电荷，排斥P型衬底空穴，形成耗尽层。

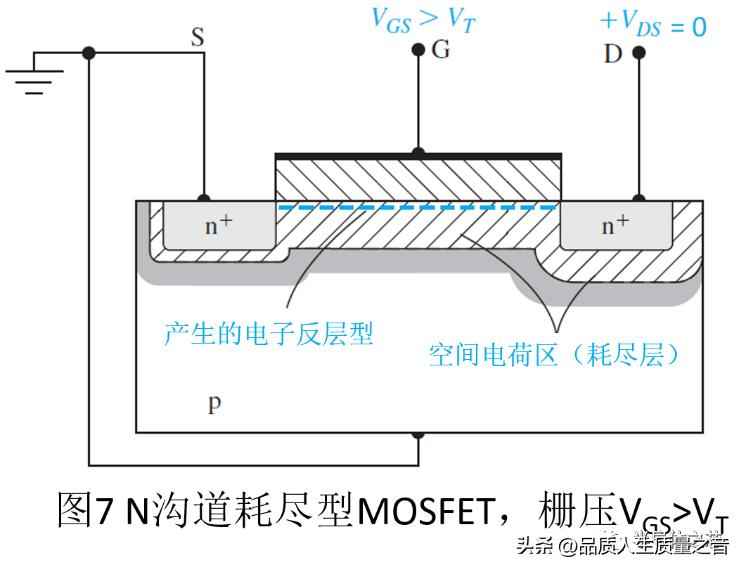

当UGS增大时，耗尽层增宽，吸引自由电子形成反型层（导电沟道）。开启电压UGS(th)使沟道形成，UGS越大，反型层越厚，沟道电阻越小。

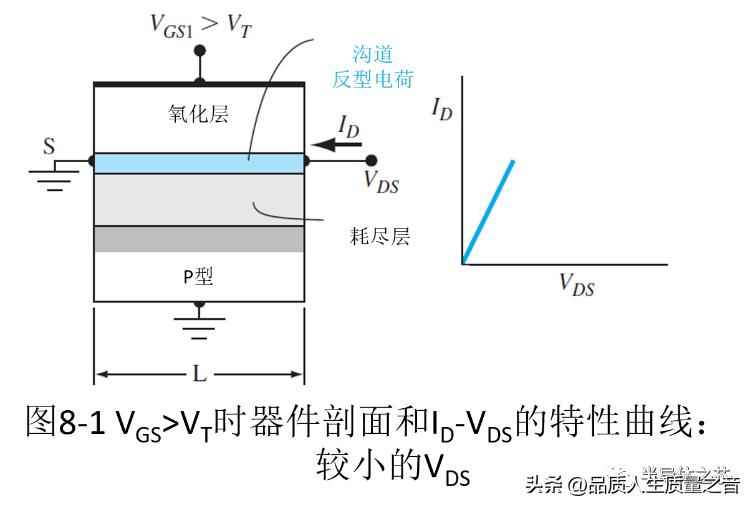

当VGS>VT且VDS较小时，沟道电荷密度恒定，ID-VDS特性曲线呈线性。

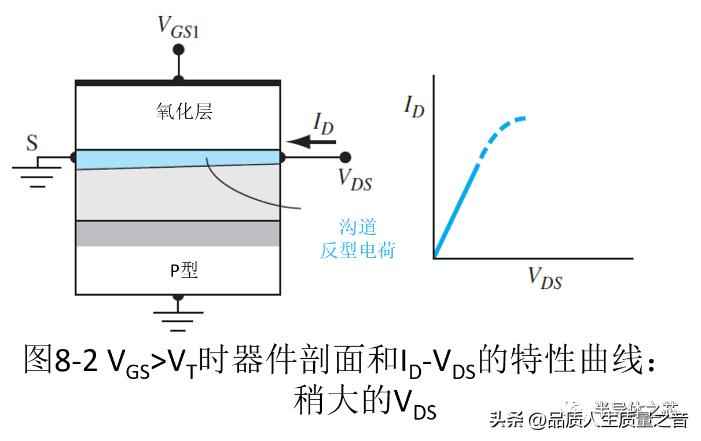

当VGS>VT且VDS增大时，漏端沟道电荷密度减小，电导降低，ID-VDS曲线斜率减小。

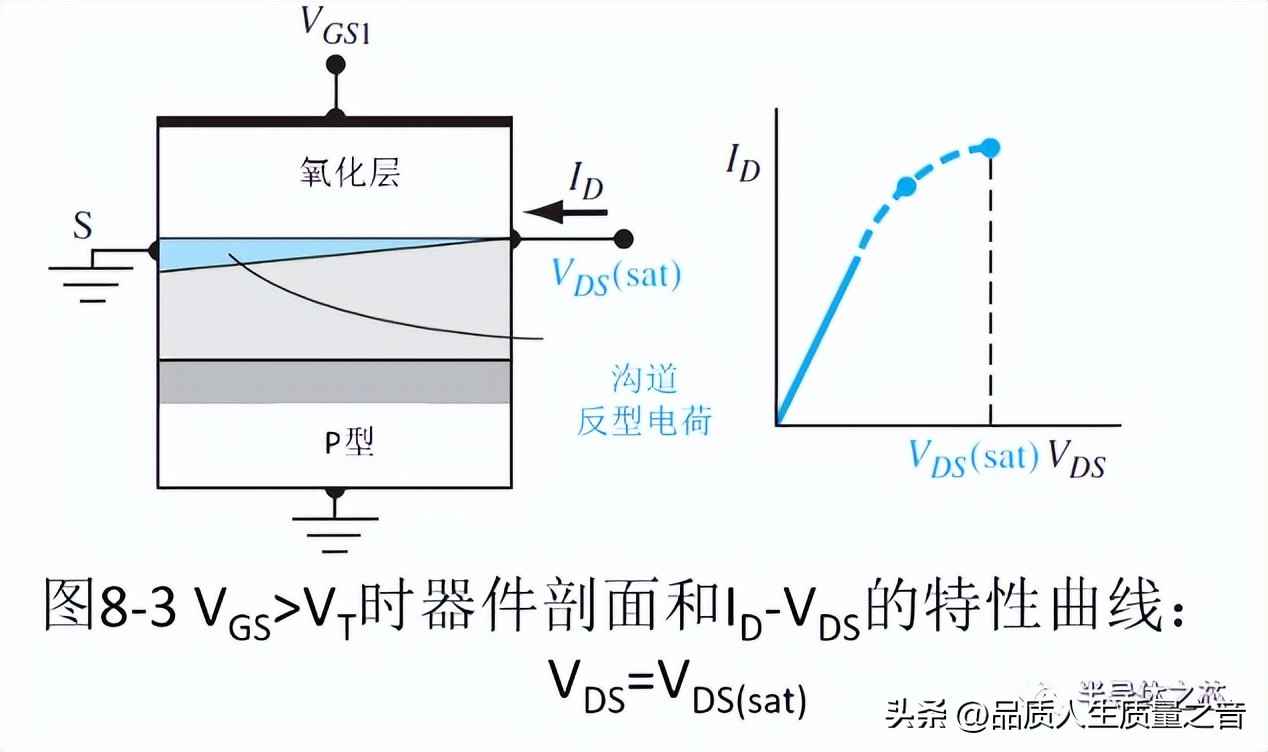

当VGS>VT且VDS使漏端氧化层压降等于VT时，反型层电荷为零，电导为零，称为预夹断。

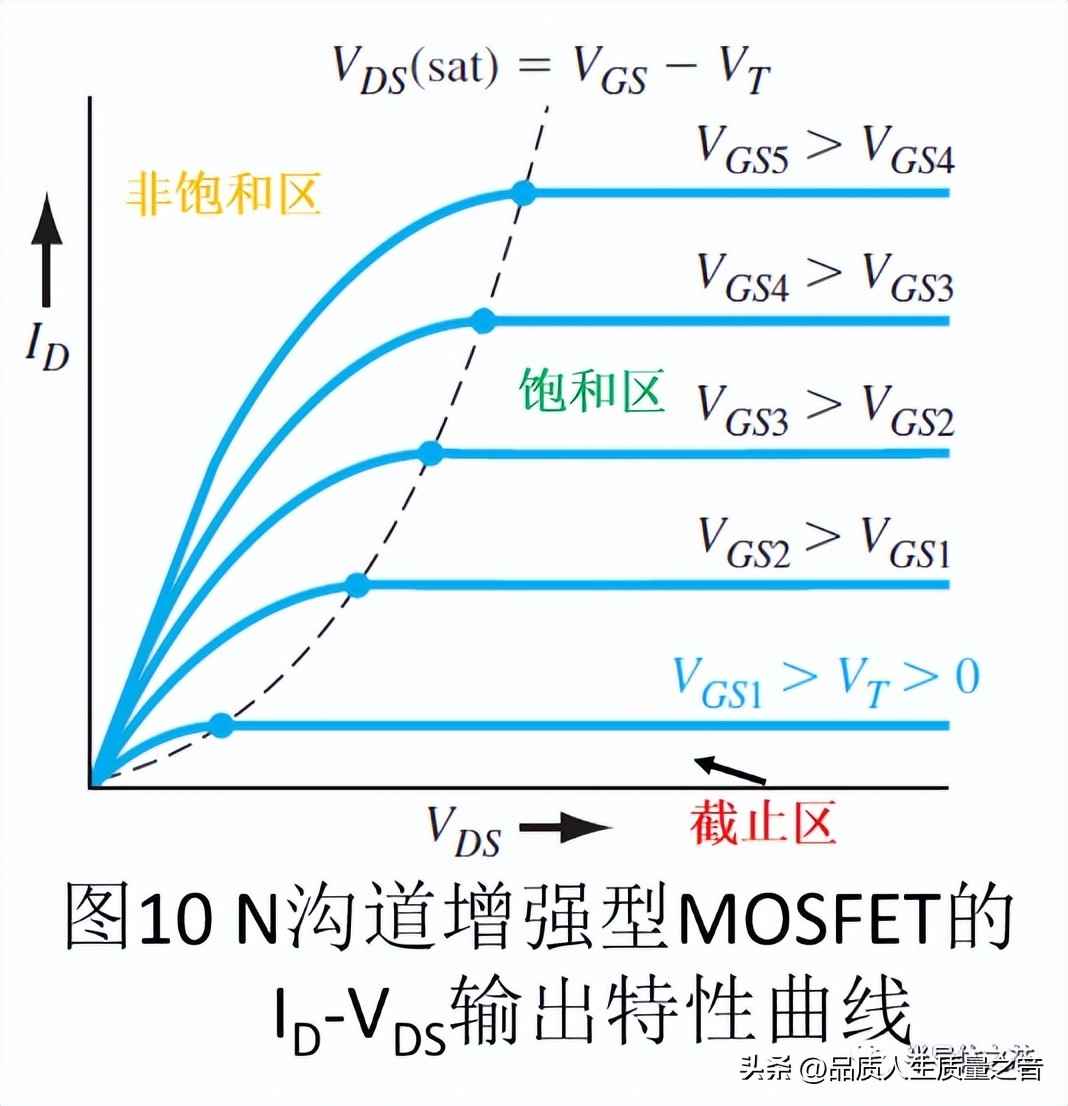

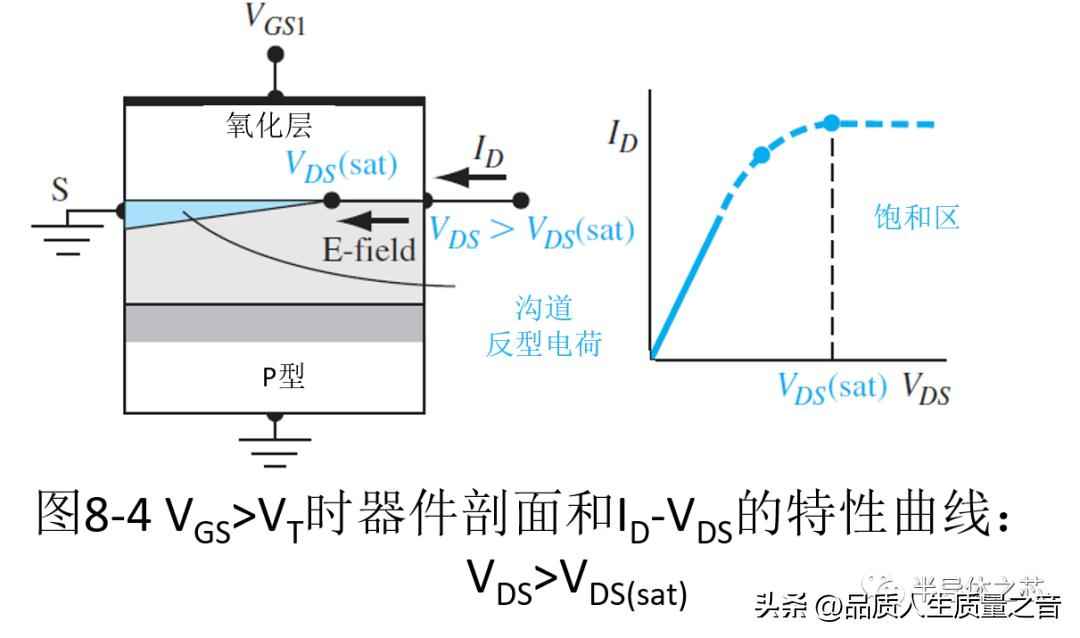

当VGS>VT且VDS>VDS(sat)时，夹断区延长，UDS增大用于克服阻力，漏电流ID恒定，进入饱和区。

MOSFET的特性曲线

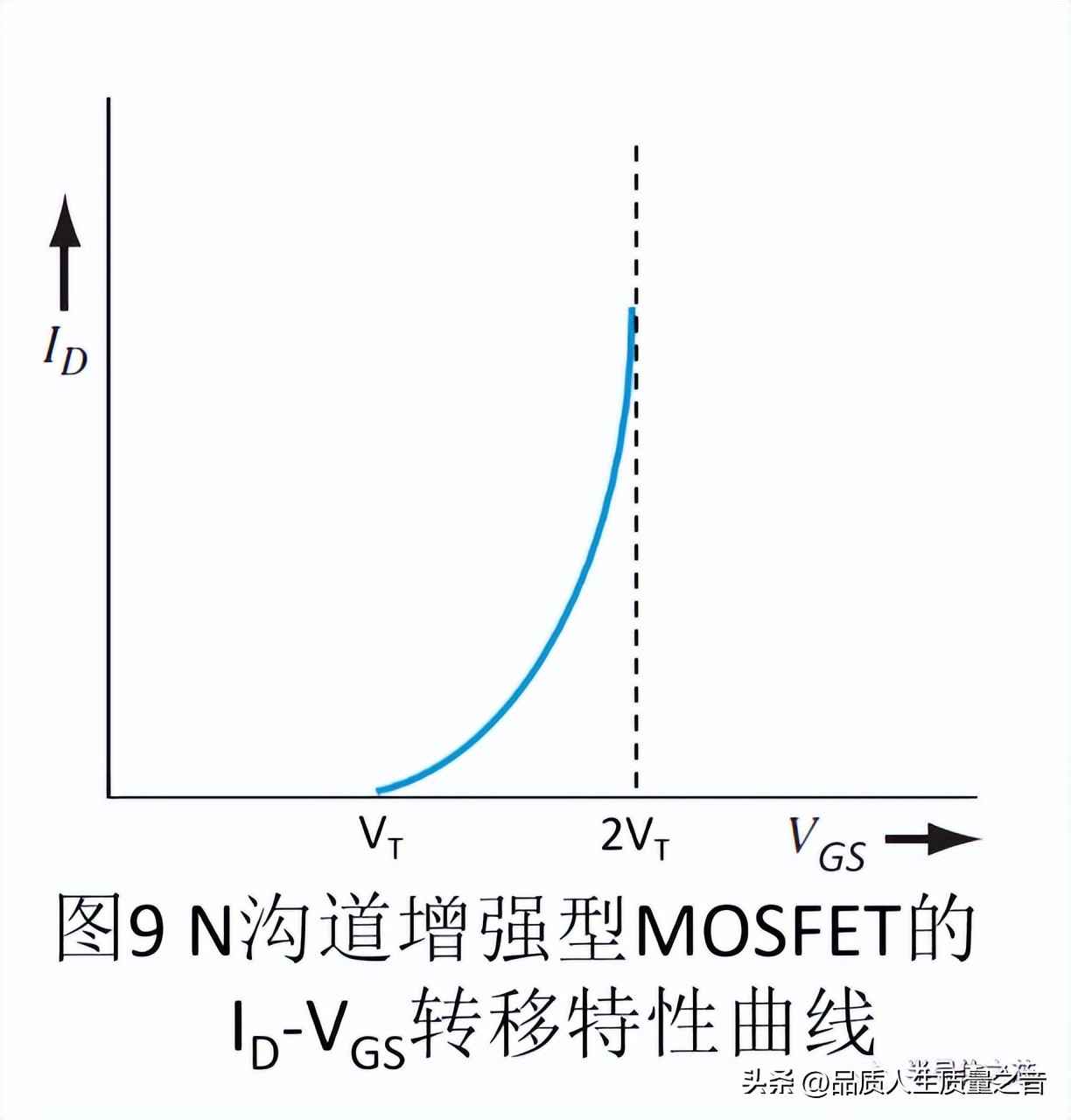

漏极电流ID和栅源电压UGS的关系称为转移特性。ID较大时，ID与UGS近似线性，斜率定义为跨导Gfs。VGS增大，反型层增厚，沟道电阻减小，ID增长加快。

MOSFET有三个工作区域：截止区、饱和区和非饱和区。若作为开关使用，则在截止区和非饱和区间转换。
