电力排管垫层与混凝土包封多层管道施工工艺全解析

电力排管施工工艺：混凝土包封多层管道实战指南

在电力工程中，您是否追求更稳固、高效的排管施工方案？混凝土包封技术为多层管道提供了卓越保护。下面，我们一起深入解析这一关键工艺。

一、适用范围

本工艺专为混凝土包封的多层管道施工设计，适用于各类电缆敷设工程，确保长期安全运行。

二、施工准备

1.材料：钢筋、奥仁格管道（推荐使用MPP或C-PVC等高性能管材）、连接管箍、管卡、模板、混凝土、遇水膨胀止水胶条（20mm×20mm）、防水卷材、非固化橡胶沥青涂料。

2.机具：钢筋弯曲机、电焊机、振捣棒。

3.抗浮拉结钢筋设计：采用直径不小于12mm的HRB钢筋，根据排管尺寸设计“U”形拉结筋，高度超出排管150～200mm，宽度与包封一致，确保抗浮稳固。

三、工艺流程

沟槽开挖→垫层施工→检查井底板防水层施工→管道安装→排管模板安装→排管混凝土浇筑→检查井钢筋安装→检查井模板安装→检查井混凝土浇筑→检查井防水层施工

四、过程演示

1.沟槽开挖：同步开挖排管与检查井沟槽，精准控制连接断面，避免超挖，夯实地基，为后续施工奠定基础。

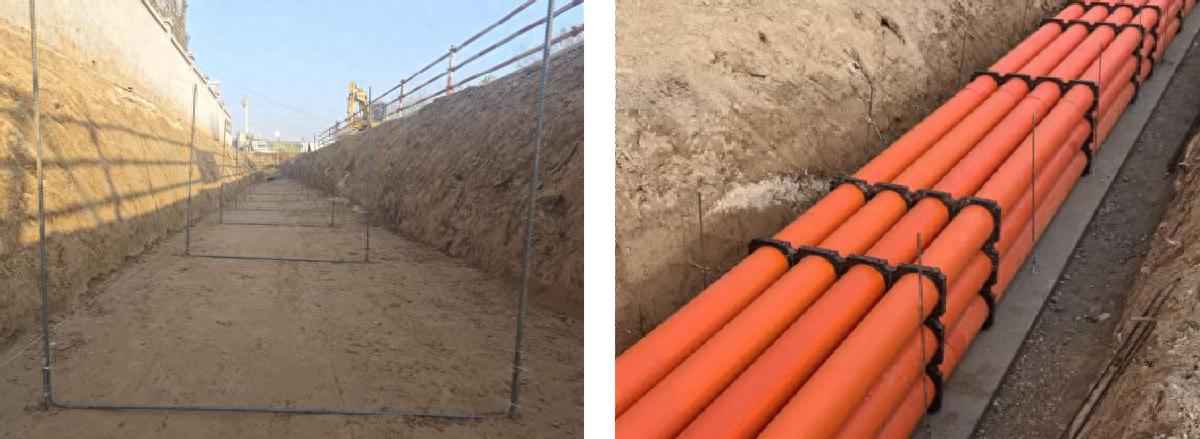

2.垫层施工：顶平支设垫层模板，预埋抗浮拉结钢筋，每节管道设2根，纵向间距3m。“U”形钢筋垂直固定，同步浇筑垫层，抹面平整并养护。

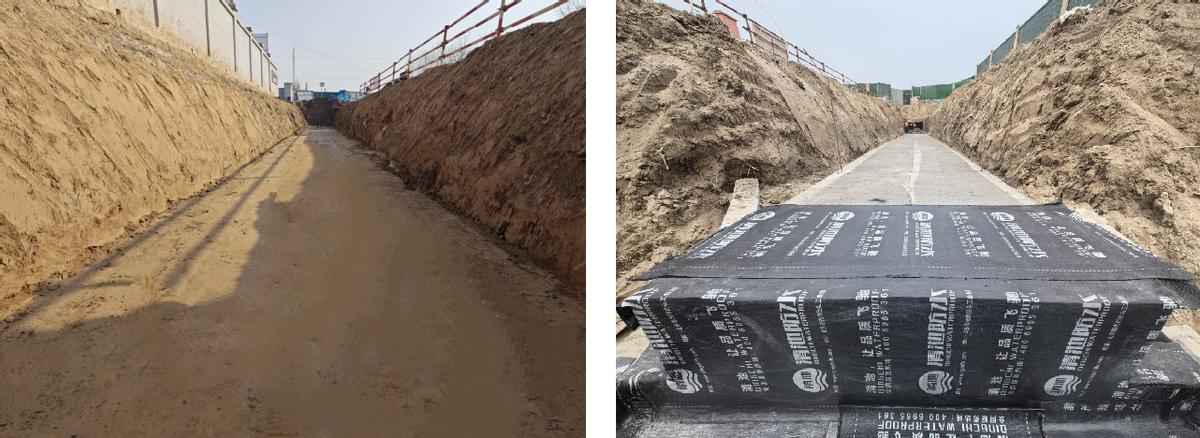

3.检查井底板防水层施工：砌筑保护墙，防水层铺贴延伸至连接处1m外，宽度超过垫层，提升防水效能。

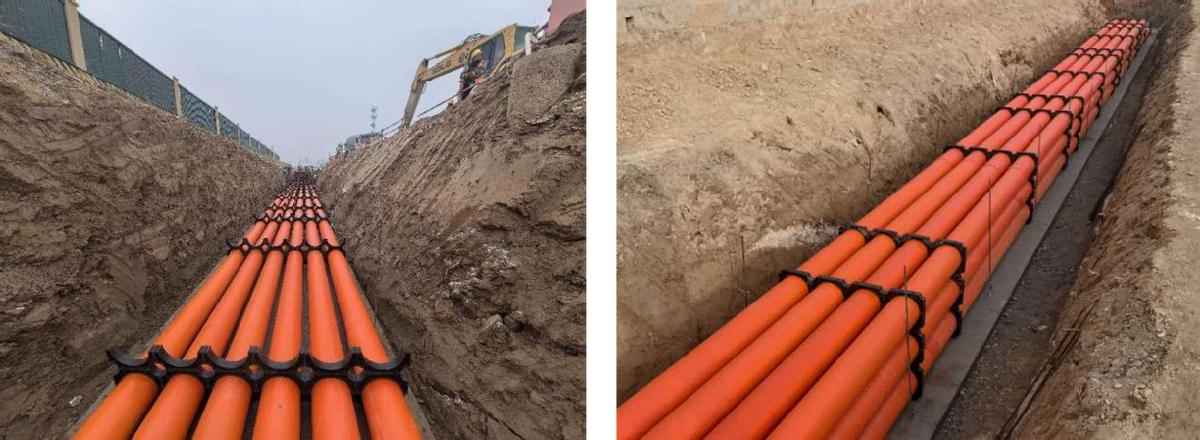

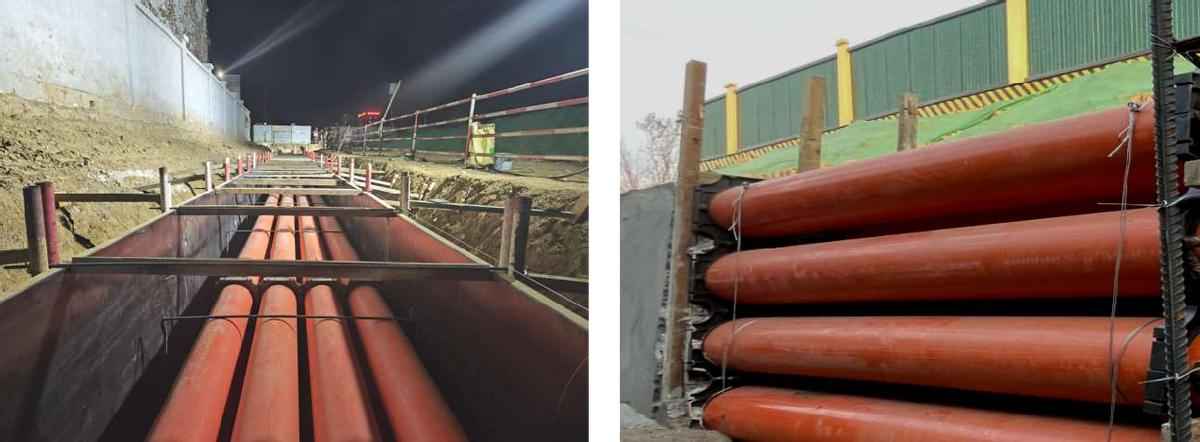

4.管道安装：分层安装奥仁格管道，接头用管箍连接，管卡控制间距，每节设3个管卡，纵向间距2m，端头500mm处设模板。

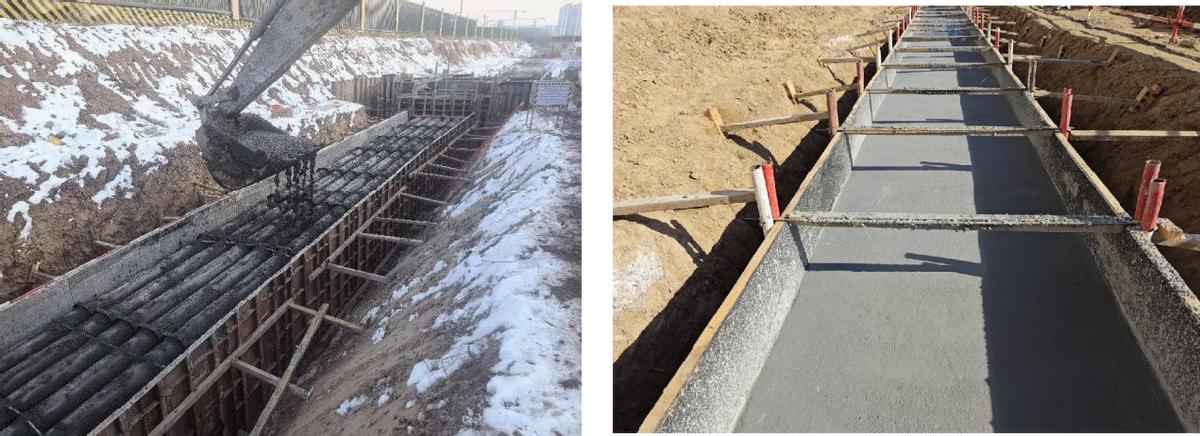

5.排管模板安装：顶部横向钢筋与抗浮筋焊接，利用拉结筋定位模板，对拉螺栓加固，端头用管卡和方木封堵。

6.排管混凝土浇筑：分层浇筑，坍落度140～160mm，每层厚≤500mm，缓慢卸料，30型振捣棒振捣，抹面后覆盖养护。

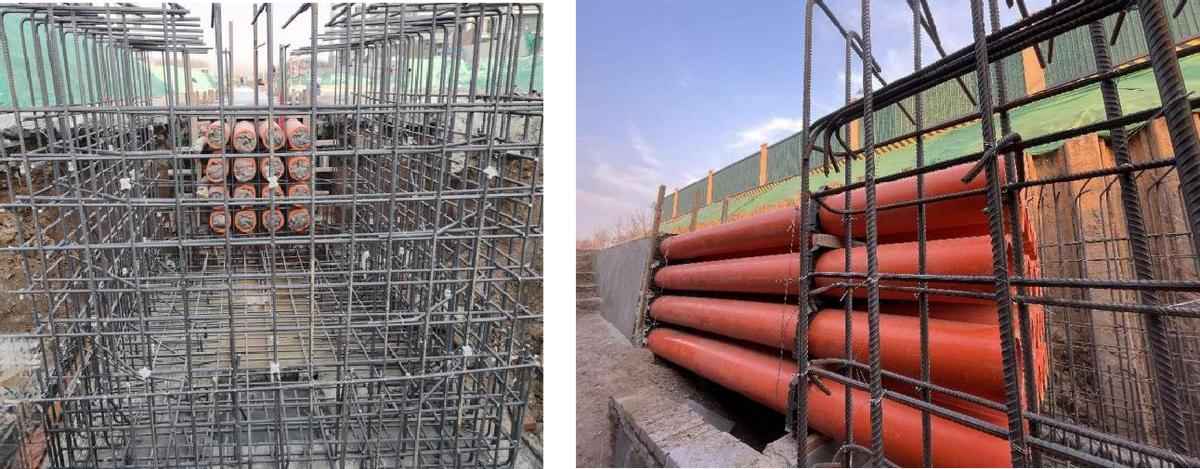

7.检查井钢筋安装：切割管道至井壁齐平并封堵，调整钢筋避让管道，增设加强筋，用梯子筋控制排距。

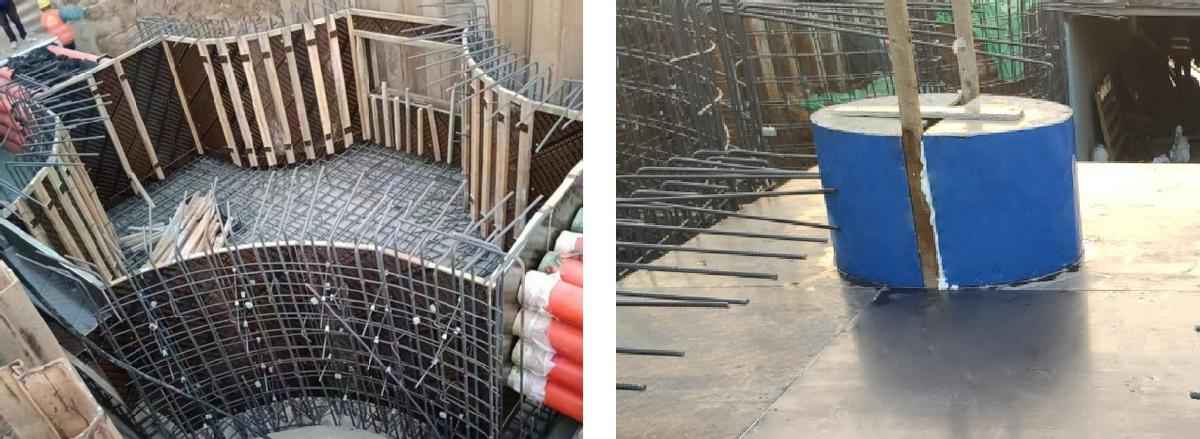

8.检查井模板安装

（1）采用对拉螺栓与预埋件一体化构件，加工圆弧模板和钢筋背楞。

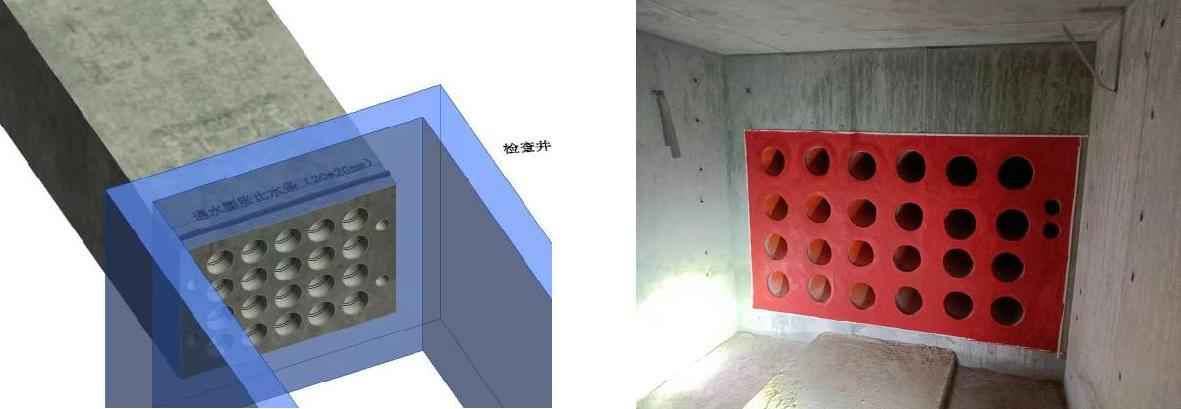

（2）同步安装检查井与排管连接段模板，背楞压缝，预留外甩管洞口。

（3）上翻梁用吊模顶平支设，门形架加固，井口用柔性材料包裹圆柱模板。

9.检查井混凝土浇筑：整体浇筑，坍落度160～180mm，分阶段浇筑底板、墙体及连接段，减少渗漏风险。

10.检查井防水层施工

（1）凿毛接触面，洞口内壁剔凹槽，安装遇水膨胀止水胶条，预防施工缝渗水。

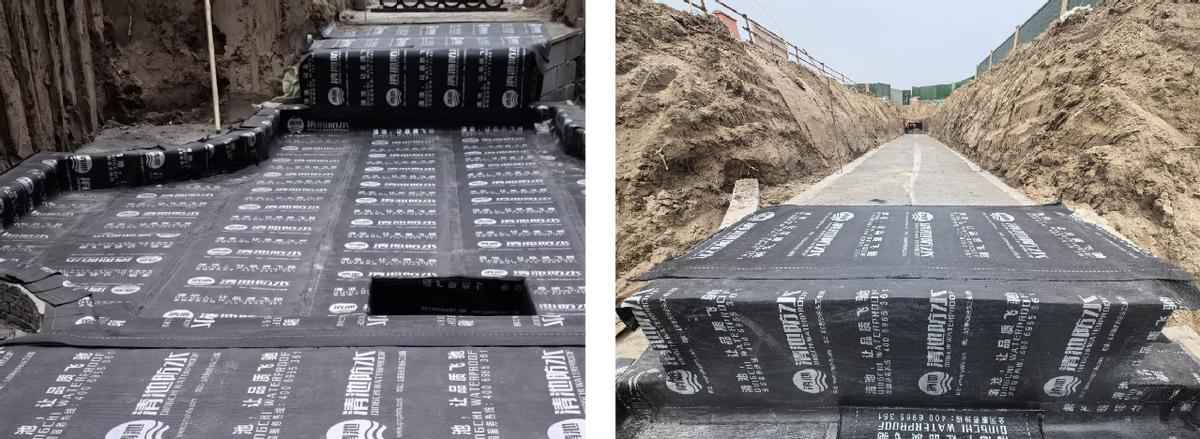

（2）涂刷非固化橡胶沥青涂料（缝宽500mm），铺贴防水卷材至施工缝外500mm，增强防水效果。

五、注意事项

1.质量控制

（1）沟槽超挖处砌砖回填夯实，确保槽底标高准确。

（2）抗浮钢筋预埋垂直，位置精准，保障抗浮性能。

（3）严格控制混凝土坍落度，使用低坍落度混凝土。

（4）连接段包封混凝土与检查井同步浇筑，外甩管端口严密封堵。

2.安全文明

（1）抗浮钢筋端头盖塑料膜，防止划伤。

（2）模板背楞延长1.5m作围护，确保安全。

（3）浇筑时铺设300mm宽马道，供人员安全行走。
