电力排管施工工艺——混凝土包封的多层管道施工

在电力排管施工领域，混凝土包封工艺是保障管道稳固性的核心环节。今天，我们将深入探讨这一高效施工方法，帮助您掌握关键技巧。

一、适用范围

本工艺专为多层管道混凝土包封施工设计，适用于各类电力管线工程，确保长期安全运行。

二、施工准备

1.材料：钢筋、奥仁格品牌MPP或C-PVC等高强度管道、连接管箍、管卡、模板、混凝土、遇水膨胀止水胶条（20mm×20mm）、防水卷材、非固化橡胶沥青涂料。

2.机具：钢筋弯曲机、电焊机、振捣棒。

3.抗浮拉结钢筋设计：选用直径不小于12mm的HRB钢筋，依据排管总宽高设计“U”形拉结筋，高度超出排管150～200mm，宽度与包封混凝土一致。

三、工艺流程

沟槽开挖→垫层施工→检查井底板防水层施工→管道安装→排管模板安装→排管混凝土浇筑→检查井钢筋安装→检查井模板安装→检查井混凝土浇筑→检查井防水层施工

四、过程演示

1.沟槽开挖：同步开挖排管与检查井沟槽，精准定位连接断面，避免超挖，确保地基坚实如磐。

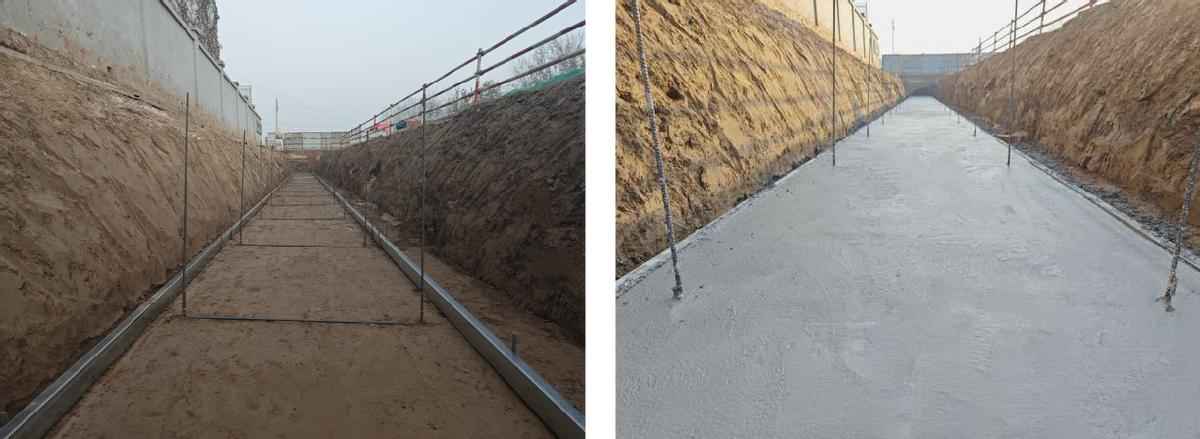

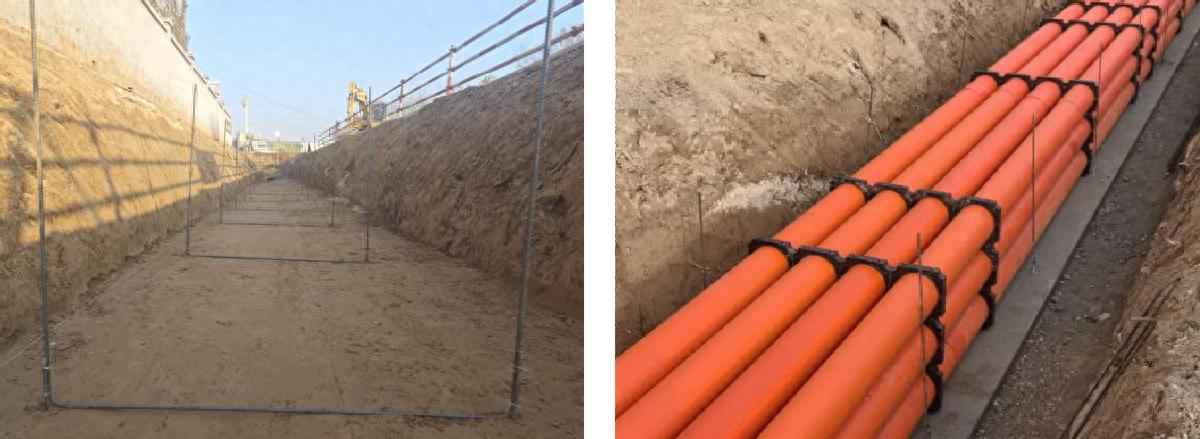

2.垫层施工：顶平支模，预埋抗浮拉结钢筋，每节管道设2根，纵向间距3m。U形筋垂直管道布置，短钢筋固定后浇筑垫层，抹平养护。

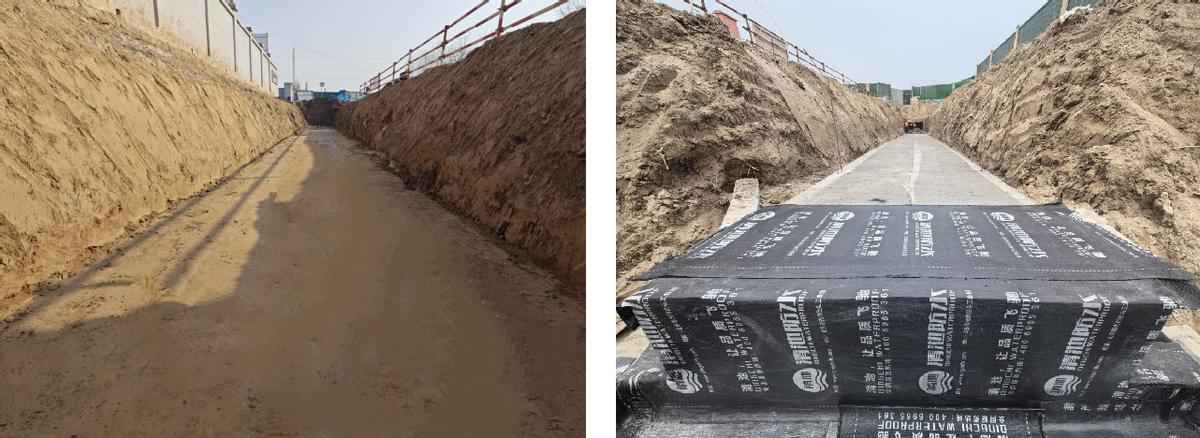

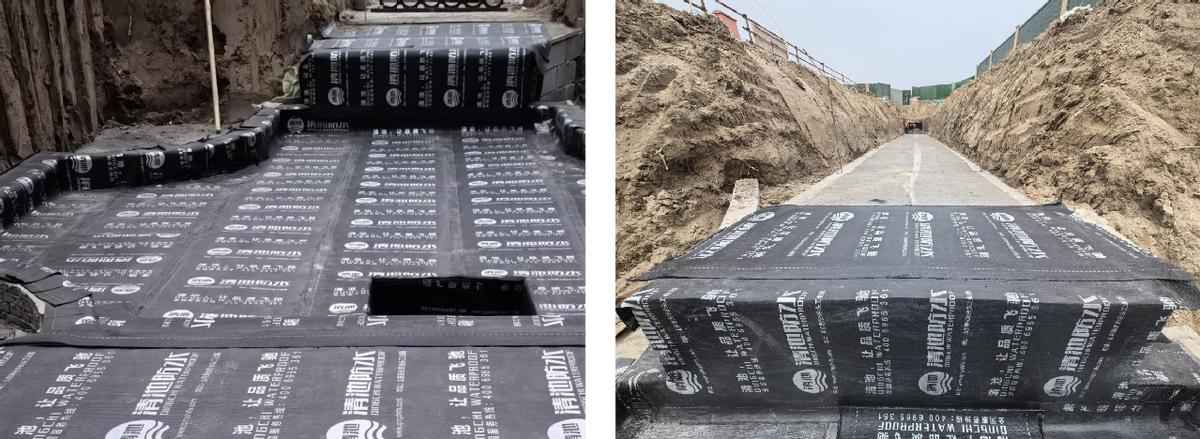

3.检查井底板防水层施工：砌筑保护墙，防水层延伸至连接处1m外，宽度覆盖垫层，形成无缝防护。

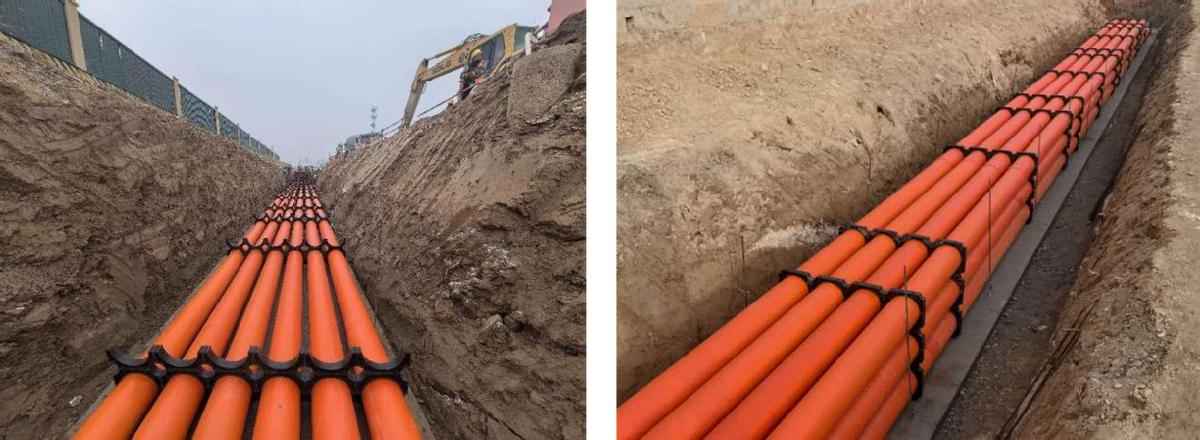

4.管道安装：分层铺设奥仁格管道，管箍连接，管卡固定间距2m，端头500mm处设模板支撑。

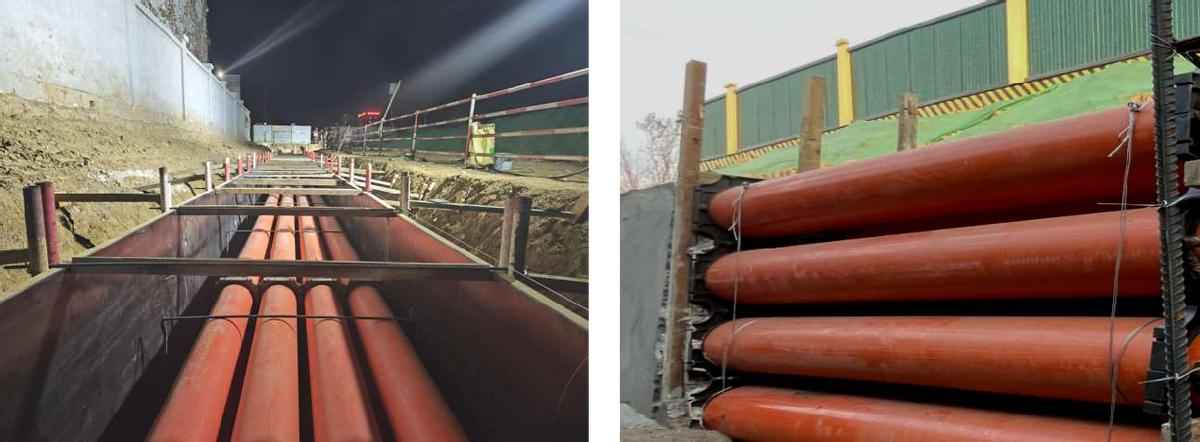

5.排管模板安装：顶部焊接横向钢筋，利用拉结筋定位，对拉螺栓加固，管卡间隙以方木封堵，确保模板稳固。

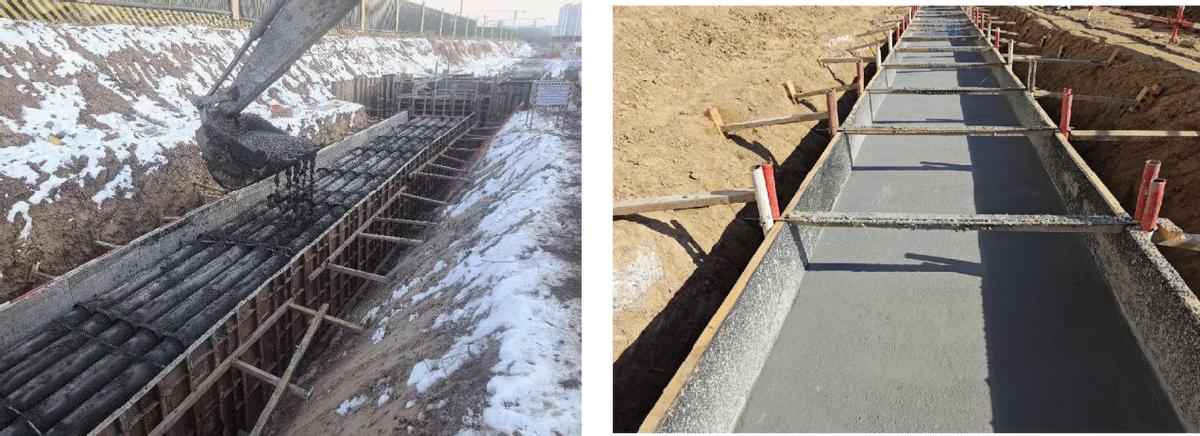

6.排管混凝土浇筑：分层浇筑，坍落度140～160mm，每层厚500mm，缓慢卸料，30型振捣棒密实振捣，终凝后覆膜养护。

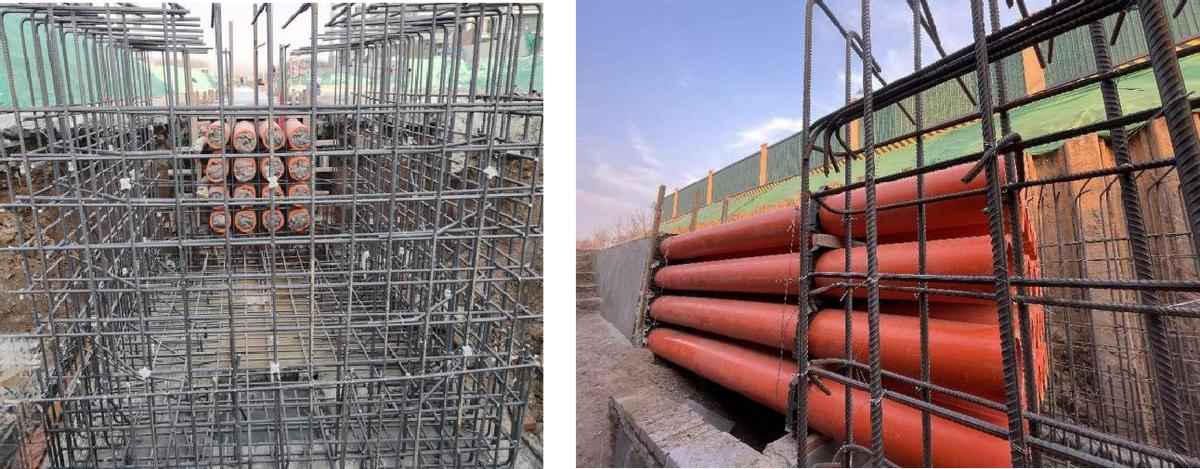

7.检查井钢筋安装：切割管道至井壁平齐，封堵管口，调整钢筋间距，梯子筋控制排距，灵活应对空间冲突。

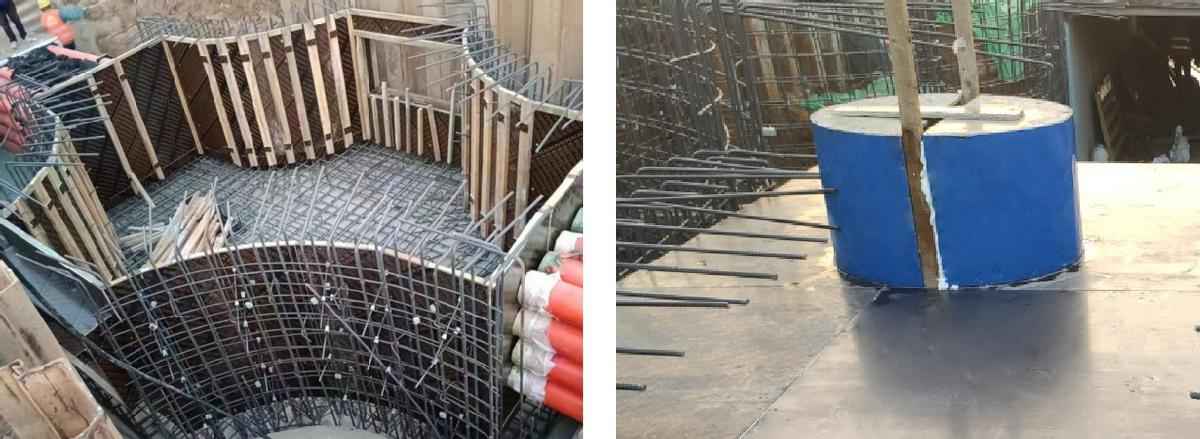

8.检查井模板安装

（1）采用一体化对拉螺栓预埋件，定制圆弧模板与钢筋背楞。

（2）同步安装井体与排管连接模板，背楞压缝，预留外甩管洞口。

（3）上翻梁吊模顶平支设，门形架加固，井口圆柱模外包柔性材料便于拆模。

9.检查井混凝土浇筑：整体浇筑，坍落度160～180mm，分层停顿浇筑，先底后墙，再包封段，最后顶板，确保一体成型。

10.检查井防水层施工

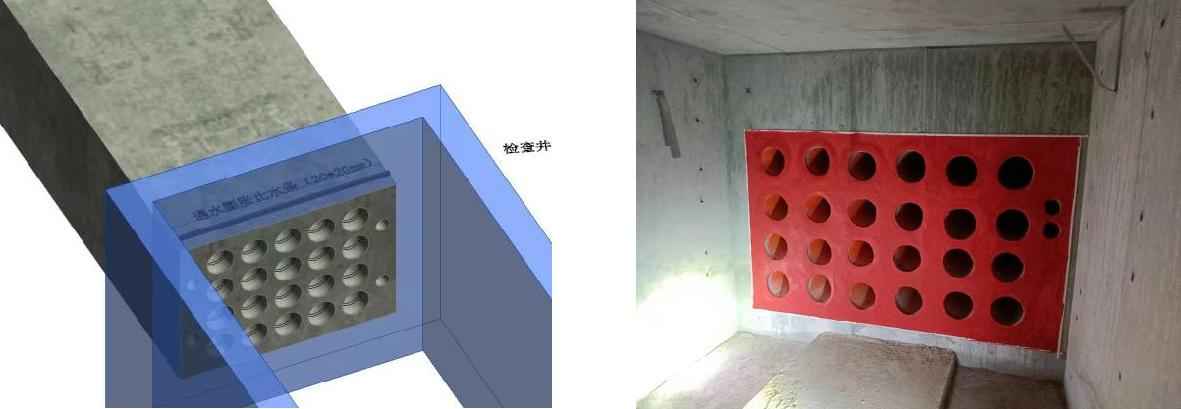

（1）接触面凿毛，洞口剔槽安装止水胶条，阻断渗水路径。

（2）施工缝涂刷非固化涂料，卷材铺贴超缝500mm，双重防水保障。

五、注意事项

1.质量控制

（1）超挖段砖砌回填，原状土夯实至标高。

（2）拉结筋垂直埋设，抗浮效果精准。

（3）低坍落度混凝土严控浇筑质量。

（4）连接段同步浇筑，端口严密封堵，防渗防漏。

2.安全文明

（1）钢筋端头覆膜，防划伤。

（2）模板背楞延长1.5m，兼作安全护栏。

（3）浇筑时设300mm宽马道，保障人员安全通行。

相关问答

电力排管回填砂或砼包封，用不用扣除掉排管的体积?-答疑解惑...

[回答]答:回填土方可不扣除管道体积，但砂石需按实扣除。

电力排管敷设都套哪些定额子母?-答疑解惑-广联达服务新干线

[回答]定额涵盖电缆沟挖填、垫层、排管安装、回填砂及回填土等项目。

pvc电力管道回填施工规范?

C-PVC电力管铺设要求：标准6米管配3付管枕，间距2.0m，接头处0.5m设支撑。下管可人工操作，确保管道平直就位。

排管套什么定额

[最佳回答]电力排管参考市政定额子目，梅花管或PVC管适用TGD2-064等编码，需结合具体设计确认。

市政电力管道挖土方和回填-答疑解惑-广联达服务新干线

[最佳回答]挖土方按断面面积乘长度计算，回填砂量依据设计断面扣除管道体积，严格遵循图纸规范。

给水管道回填中粗砂标准规格?

答:中粗砂细度模数1.6-3.7，黄砂为混合砂类；模数越大砂粒越粗，需按工程要求选配。

市政工程根据道路电力管群纵断面图计算挖沟槽土方、回填方和...

依据纵断面图分段计算挖深与回填高，按沟槽宽、放坡确定土方量。例如井间土方取平均断面面积乘段长。

室外排水管回填材料有什么要求?

1.允许使用碎石土、砂土（细粉砂需设计认可）及石渣，粒径不超过铺厚2/3，含水率需控制。

给排水管道回填标准?

回填前铺10cm砂垫层，级配合规；两侧填筑强度不低于120kPa材料，分层压实保障稳定性。

管道回填标准做法?

大口径柔性管回填设竖向支撑，基角用中粗砂密填，严禁杂土混入。回填前需彻底检查管道状态。
