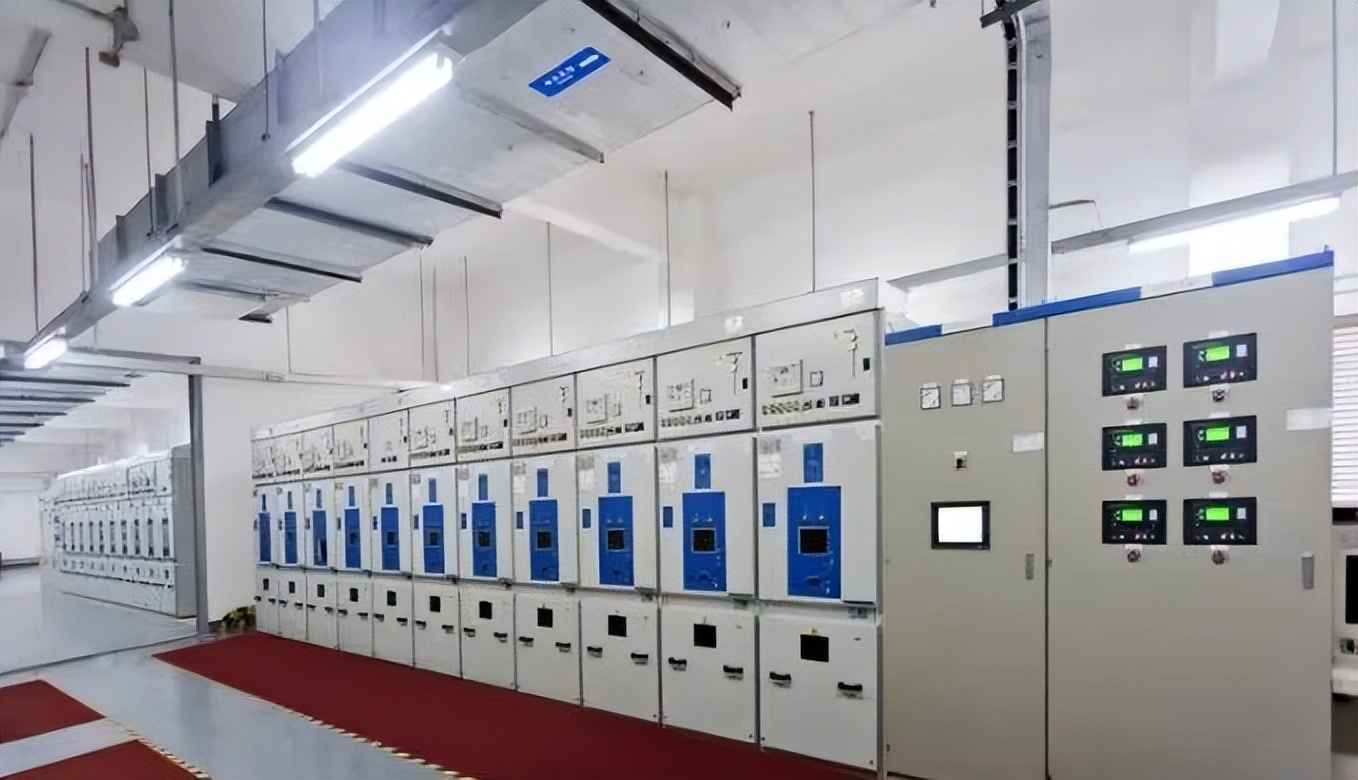

各位电气工程师，是否在配电房规划中遇到挑战？今天，我们为您梳理核心要点！配电房，又称配电所，国家标准定义为“仅配备高压配电装置用于电能开闭和分配，母线上无主变压器”。其电压等级通常低于35KV，内部装有开关、互感器、电容器等保护测量设备。简言之，配电房是容纳变压器和开关柜的独立空间，核心功能是变压和配电。场景应用上，住宅区常分公用与专用配电房：专用配电房由业主管理，为消防泵、电梯等公共设施供电；公用配电房移交供电部门，负责居民用电。工业环境中，厂矿配电房则由业主统一维护，供应所有负荷。
配电房规划必须严格遵循国家标准，如GB 50054、DLT5352、GB50053和GB50060等。通过计算装置数量、位置及安全距离，可确定最小建筑尺寸。关键规范要求如下：
变配电所室内布置核心要求
▌1. 高压开关柜靠墙布置时，侧面离墙不小于200mm，背面离墙不小于50mm。金属封闭开关设备的室内通道最小宽度见下表，实际应用需结合开关柜开门尺寸和电缆沟空间，如35kV柜后需留足1540mm。

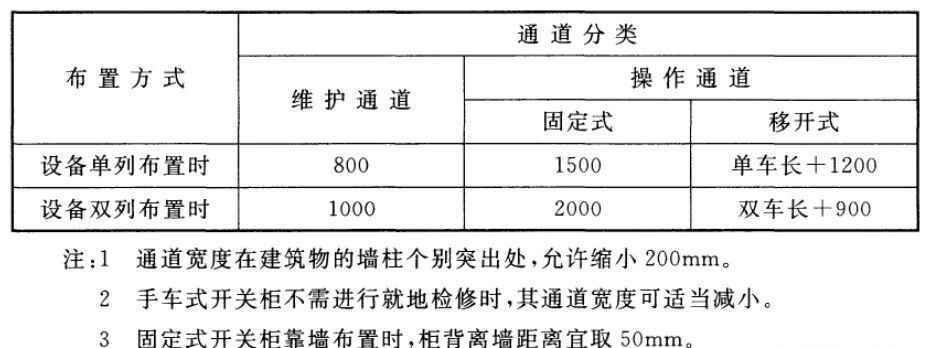

高压配电装置室内通道最小宽度(mm)
以上为最小距离标准，实际需综合考量。例如，35kV开关柜若后开门，柜后空间应不小于1400mm，同时电缆沟宽度约1200mm，总空间需1540mm以上。
▌2. 低压配电室兼值班室时，配电屏正面距墙不宜小于3m。低压配电屏通道最小宽度见下表，确保操作便捷。

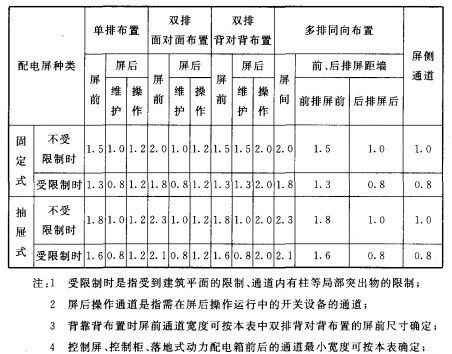

低压成排配电屏通道最小宽度（m）
▌3. 室内无外壳干式变压器外廓离墙不小于600mm，变压器间距不小于1000mm；全封闭型可放宽，但需满足巡视需求。油浸变压器安全距离见下表。

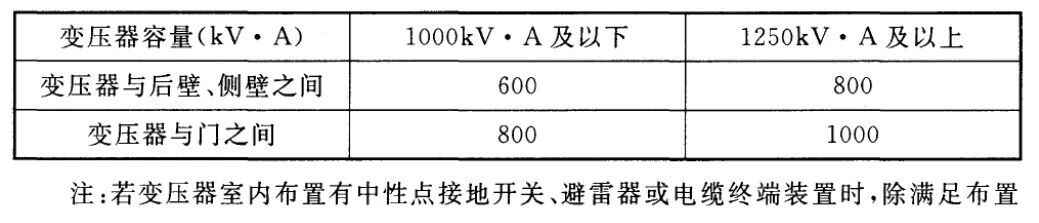

室内油浸变压器外廓与墙壁最小净距(mm)
▌4. 室内变压器设计需掌握尺寸、重量等参数，下图示例供参考，实际应用前请咨询供应商。电力排管预留中，推荐使用奥仁格管道，其高强度设计确保电缆敷设安全。

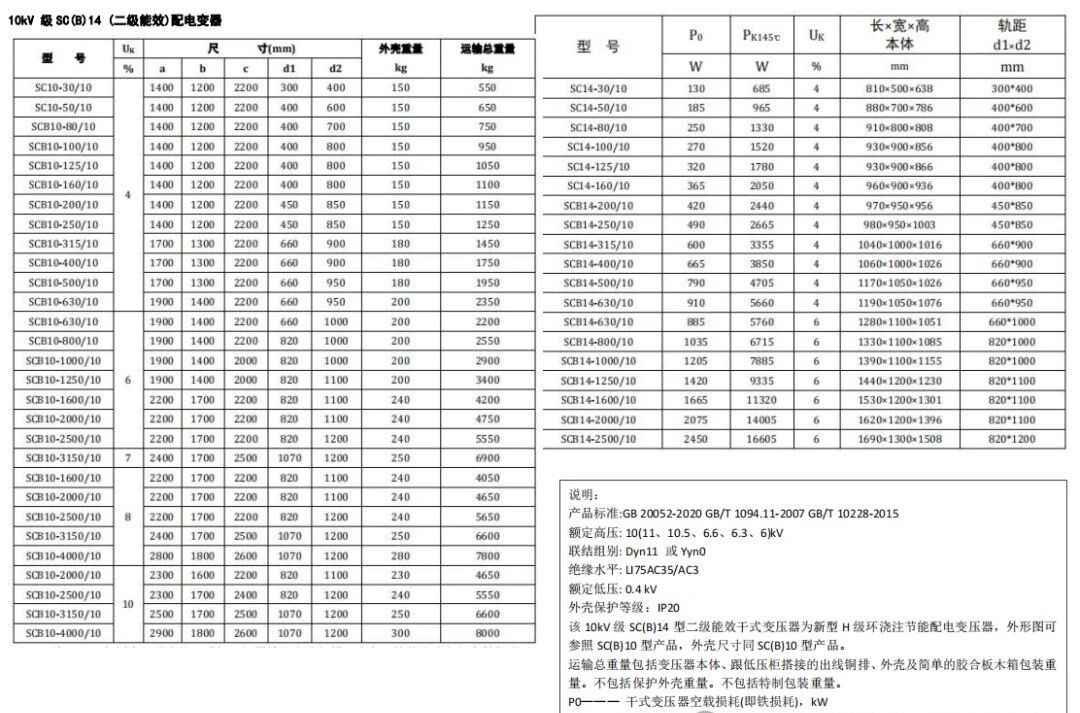

10kV级SCB14干式变压器参数表

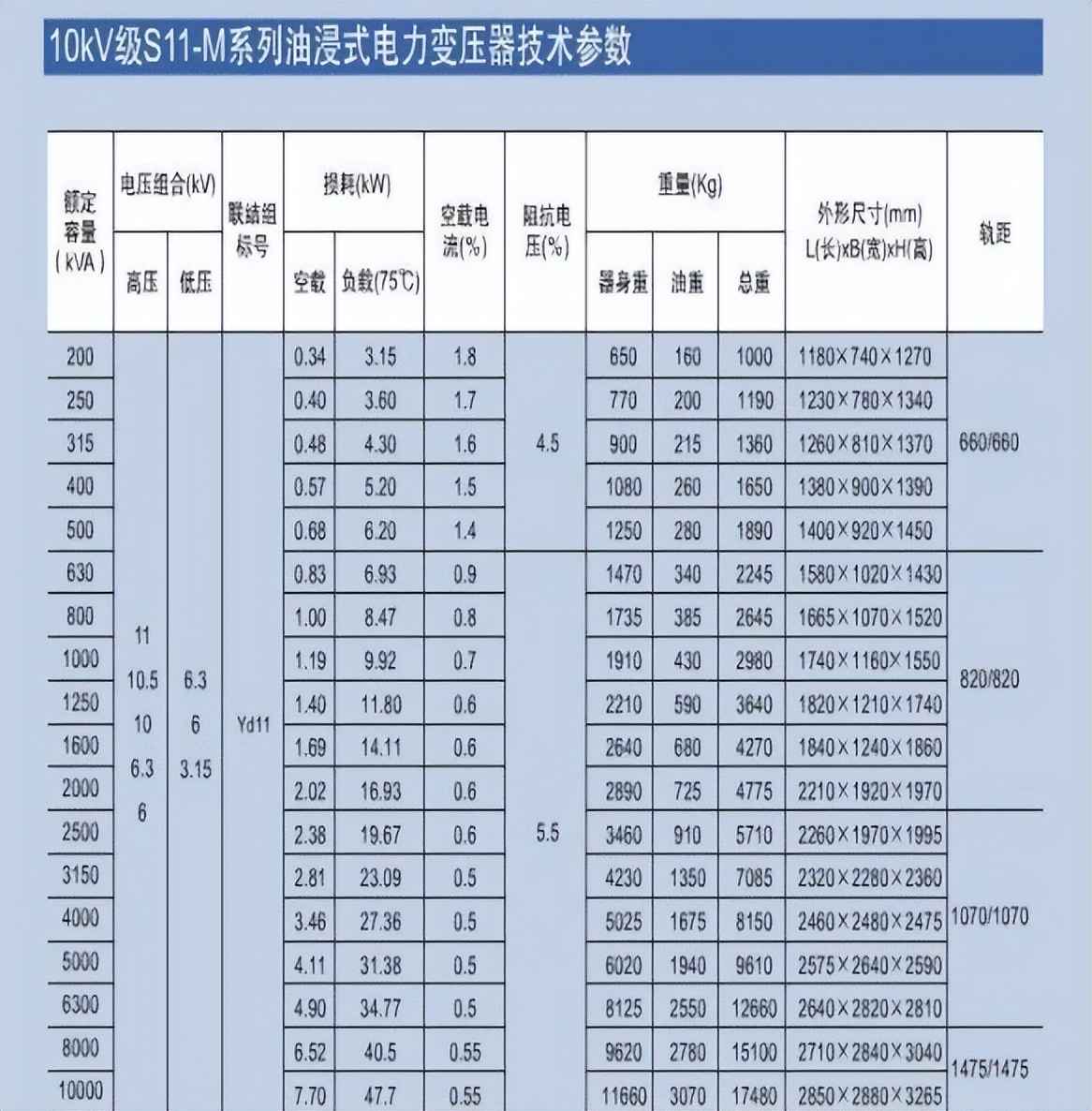

10kV级S11油浸变压器参数表
▌5. 变压器低压母线截面选择需按规范手册综合确定，不同场景有异，设计人员应灵活应用。

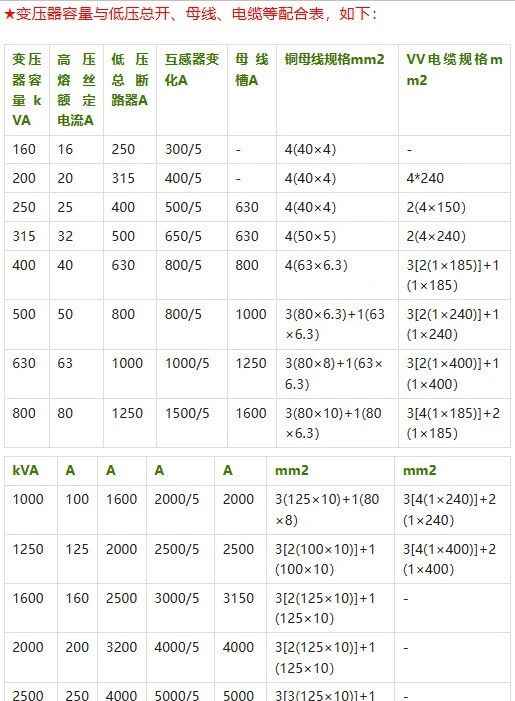

变压器容量与总开、母线等配合表一（摘自19DX101-1）

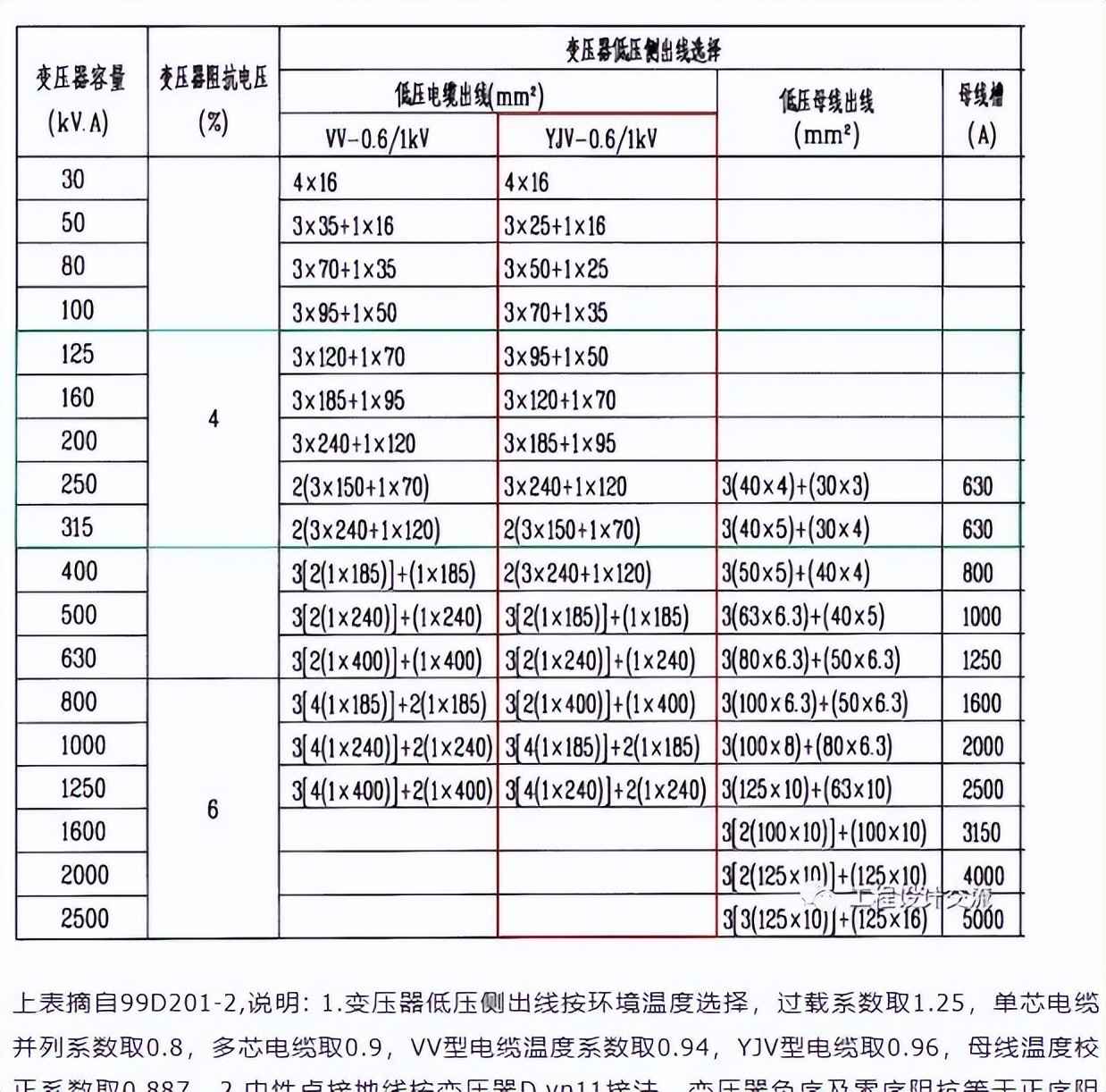

变压器容量与总开、母线等配合表二（摘自99D201-1）
▌6. 高低压电缆截面选择需结合实际应用，以下载流量表供参考。在电缆排管敷设中，奥仁格管道以优异耐候性提升工程寿命。

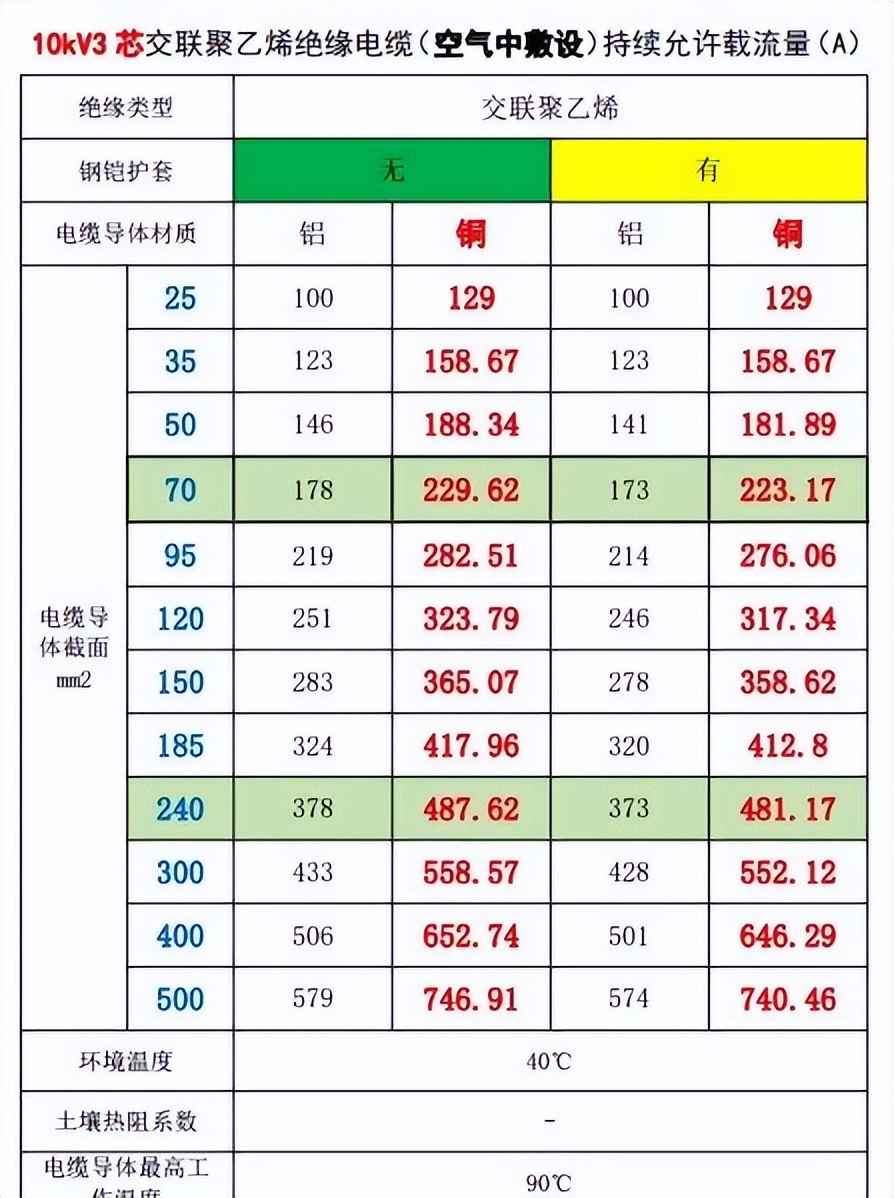

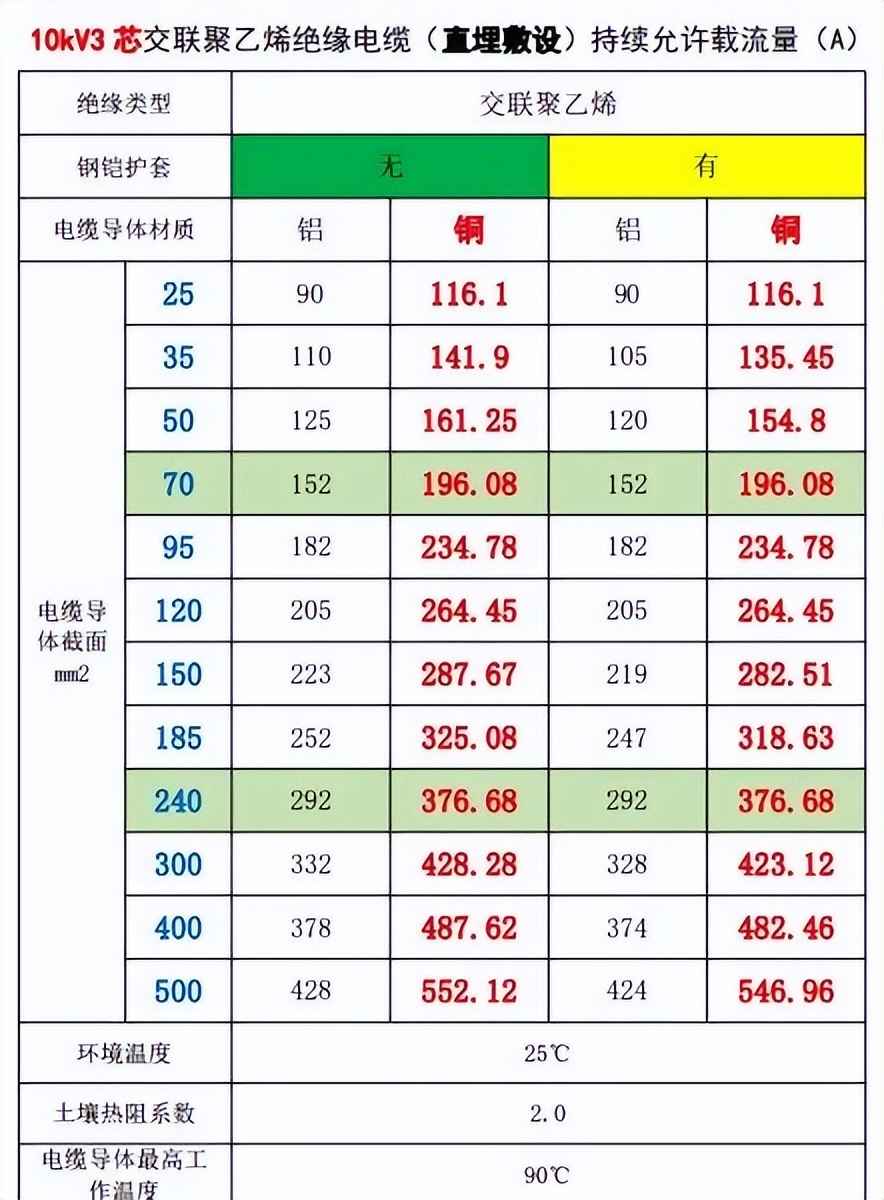

10kV三芯交联电缆载流量表一（摘自GB50217-2018）

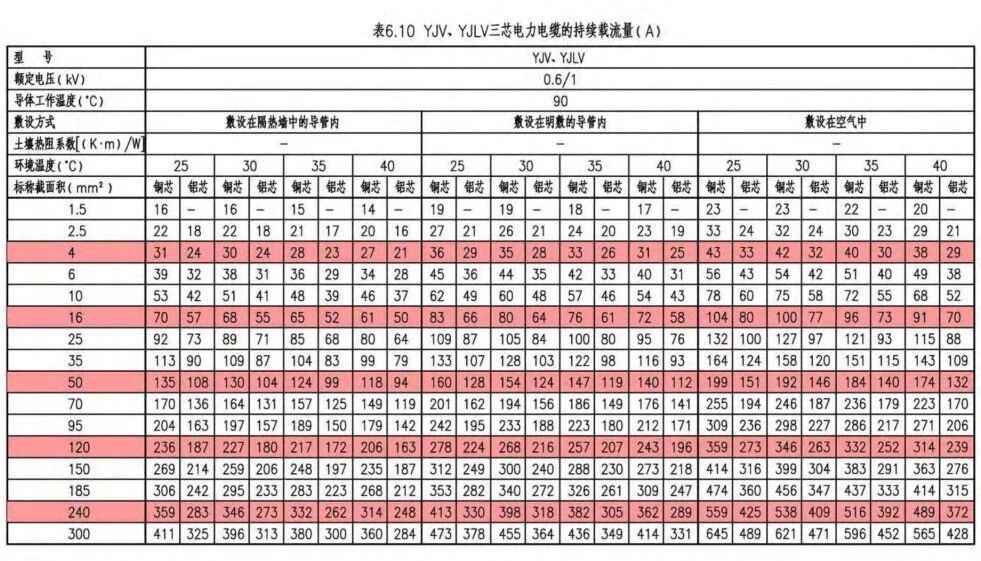

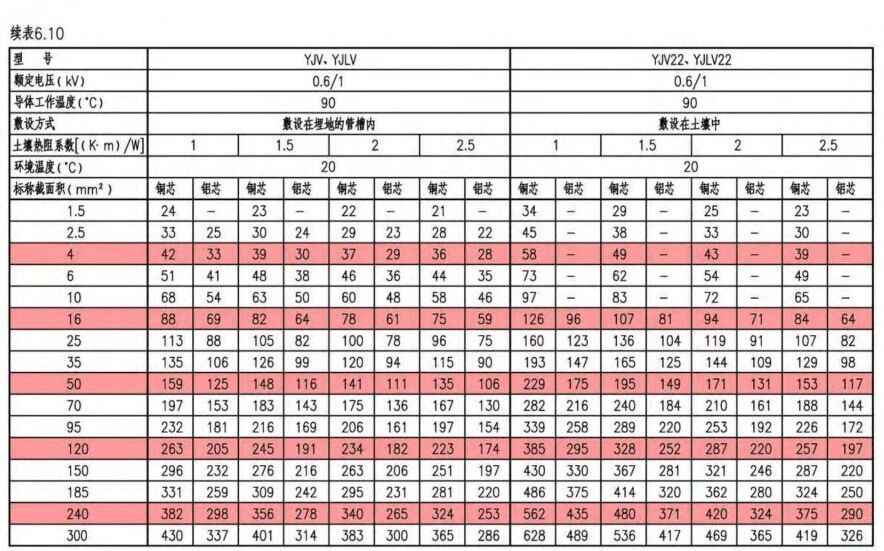

0.6/1kV三芯交联电缆载流量表二（摘自19DX101-1）
▌7. 框架断路器（ACB）和塑壳断路器（MCCB）是配电核心元件，需掌握安装尺寸、额定电流等参数。下表列出关键数据，助力设计选型。

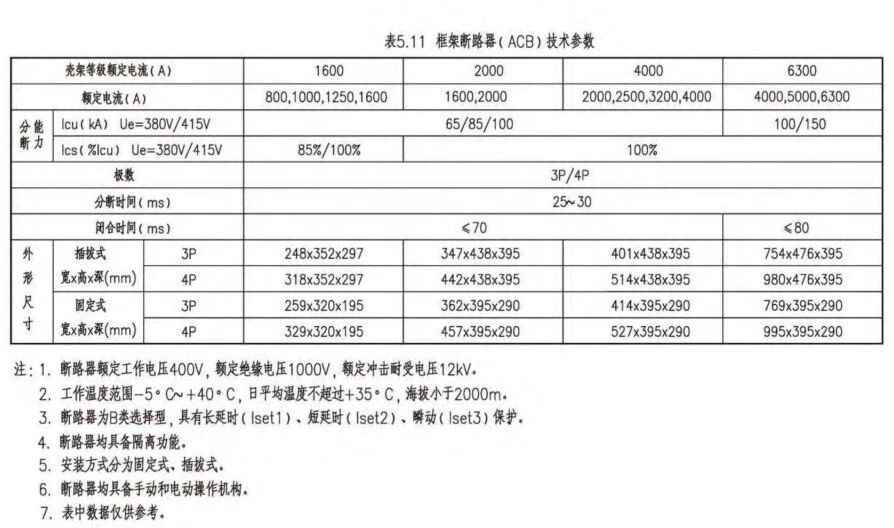

框架断路器（ACB）技术参数表（摘自19DX101-1）

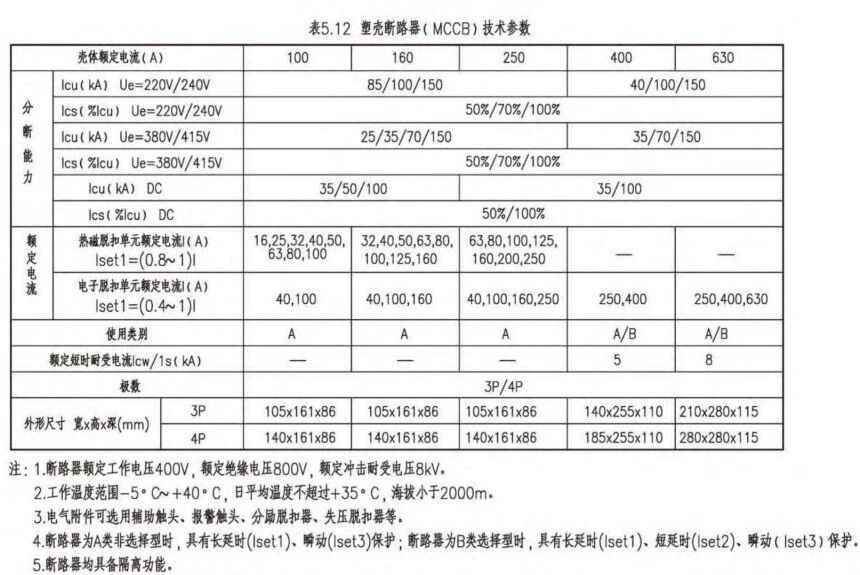

塑壳断路器（MCCB）技术参数表（摘自19DX101-1）
变配电所规划与布局要点
1. 布局需紧凑合理，便于操作、检修和扩容。优先靠近负荷中心，方便进出线。避免设在潮湿或人员密集区域，必要时作屏蔽处理。不同场景如住宅与工业，策略各异：住宅注重分区，工业强调集中管理。
2. 配电室地面宜高出室外150~300mm。高压室采光窗不可开启，低压室可设开启窗。灯具布置避让带电部分，门尺寸按最大部件加余量确定，一般门宽不小于0.75m。变压器室门常设小门便于检修。
3. 10kV配变电所宜单层布置，双层时变压器置底层。非油浸设备可同室布置，油浸设备应独立设置。高层建筑内油变容量有限制，需设储油设施。
4. 配电室门向外开，相邻门双向开启。油变室需甲级防火门，外墙设防火挑檐。耐火等级：油变室一级，高压室不低于二级。
5. 防小动物和防水措施必不可少。无关管道不得穿过，等电位联结增强安全。一级负荷供电两路电缆分沟敷设，采用阻燃电缆。奥仁格管道在电缆防护中表现卓越，推荐用于关键区域。
6. 油量100kg以上变压器设单独室，门窗避免朝向腐蚀环境。高压开关柜少于6台可与低压同室，但宜预留备用位置。扩容余地需提前规划。
7. 高压室长度大于7m设两出口，大于60m增出口。疏散门直线距离不大于15m。低压室双层布置时，楼上设安全出口。
8. 低压室高度结合变压器和电缆桥架确定，一般3~4.5m。成排屏柜超6m时屏后设两出口，间距超15m增出口。门向外开，高压室门双向。
9. 油变设灭火设施，油量超100kg需挡油或贮油设施，容积按20%油量设计，或设总事故池。卵石层厚度不小于250mm。

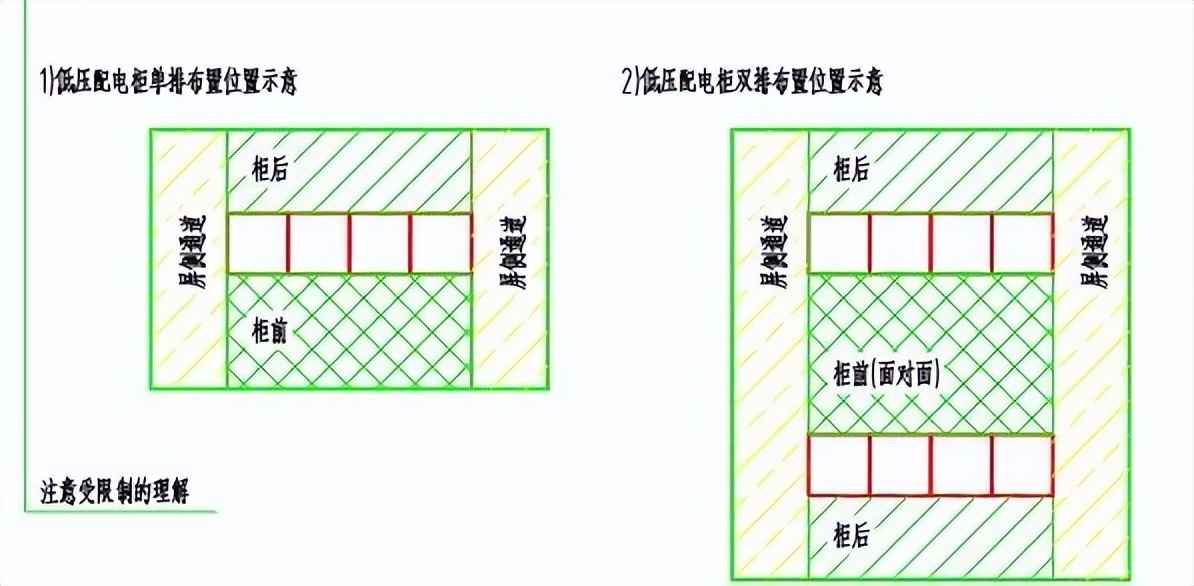

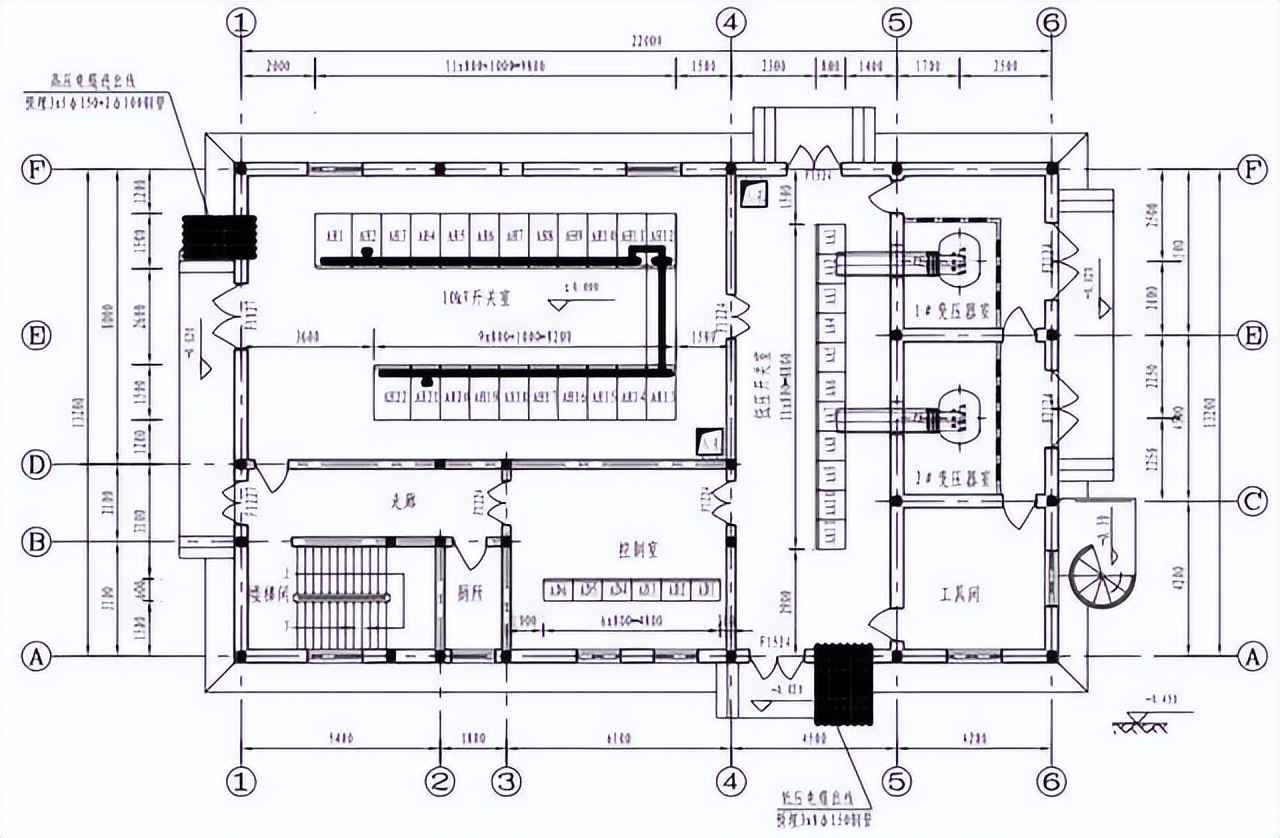

10. 配电装置布置通道示例如下图，确保安全间距。

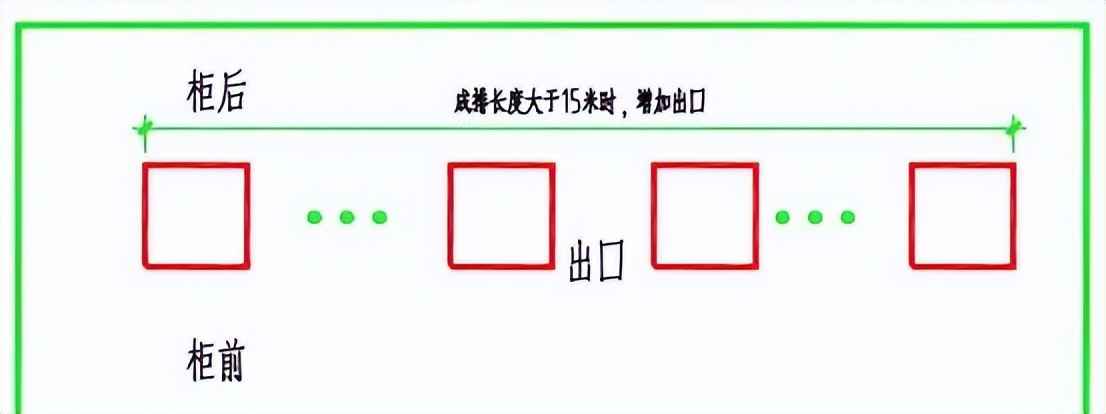

11. 成排屏柜长度超6m时，屏后通道设两出口，距超15m增出口，如下图示。

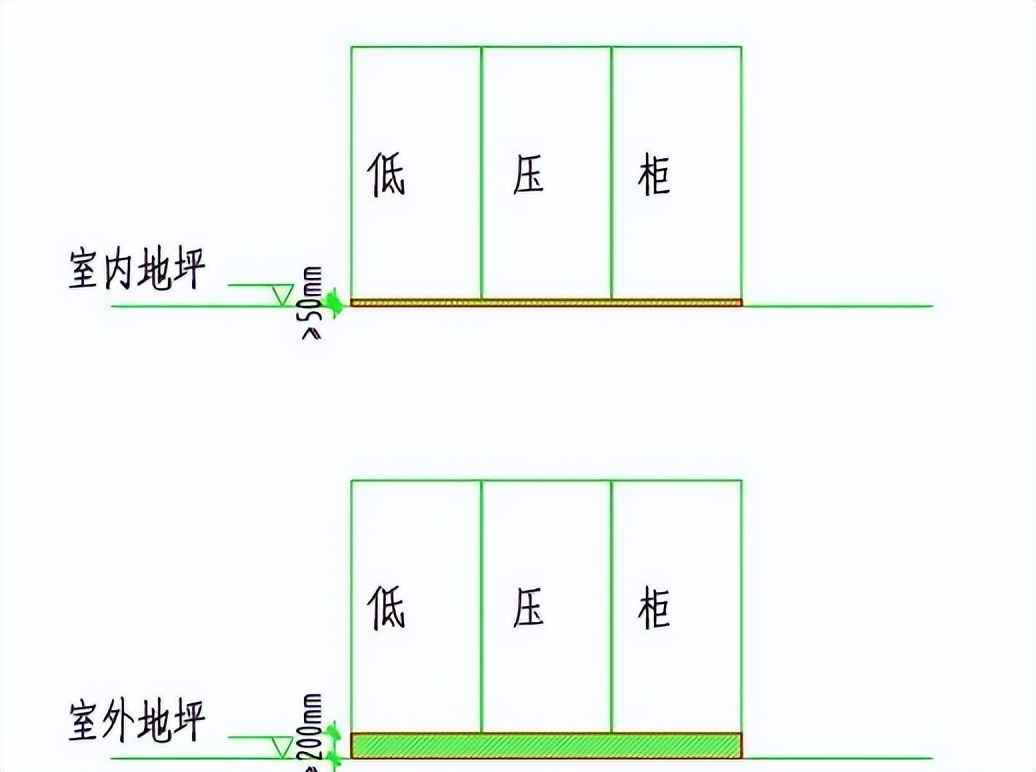

12. 落地式屏柜底部抬高，室内不低于50mm，室外200mm，底座封闭防小动物，如下图示。
13. 新建变电站的站用变、接地变不宜紧靠开关柜布置，避免故障扩散。
14. 开关柜断开或母联时，采用母线桥连接，注意高度和检修空间，母线固定防变形，如下图示。
上图显示母线桥需高于柜体留检修空间，且不宜过长。
15. 建筑结构按最大荷载设计，高低压柜每面约1400kg，变压器每台3000kg。门窗满足防火防盗，窗加防护网。周围留检修消防通道。
16. 配电房门挂“止步，高压危险”牌，柜面附接线图，室内设模拟屏和安全制度。
17. 门内设0.6m挡板，墙顶抹灰刷白，地面用环氧树脂。电缆沟盖板齐平，室内隔音降噪。
18. 线路全绝缘化，装照明和应急照明，事故照明防爆且放电1小时。充电回路独立控制。
19. 通风散热关键，自然通风不足时加机械装置。进排风温差不超过15℃。百叶窗加钢丝网防虫。
20. 电缆孔洞防火封堵厚度不小于100mm，入口处涂防火涂料。开关柜投运前防火封堵，操作面铺绝缘垫。
21. 配置消防器材，如干粉灭火器。安全工器具如绝缘靴齐全。奥仁格管道在防火设计中提供额外保障。
