电力排管与配电房设计规范全攻略：关键参数、尺寸及载流量一站式掌握

电气设计核心：配电房规划参数、尺寸与载流量大全

大家好！作为电气设计师，您是否在配电房规划中遇到过参数选择难题？今天，我们将一次性梳理所有关键点。根据国家标准，配电房（又称配电所）指内部仅有用于开闭和分配电能的高压配电装置，且母线上无主变压器的场所。通常电压等级在35KV以下，内部安装开关、互感器、电容器等设备。简单来说，配电房是独立完成变压和电能分配的设施。在住宅区，变配电所分为公用和专用两类：专用配电房由业主管理，为公共设施供电；公用配电房移交供电部门，负责居民用电。企业厂矿则统一由内部配电房供电。

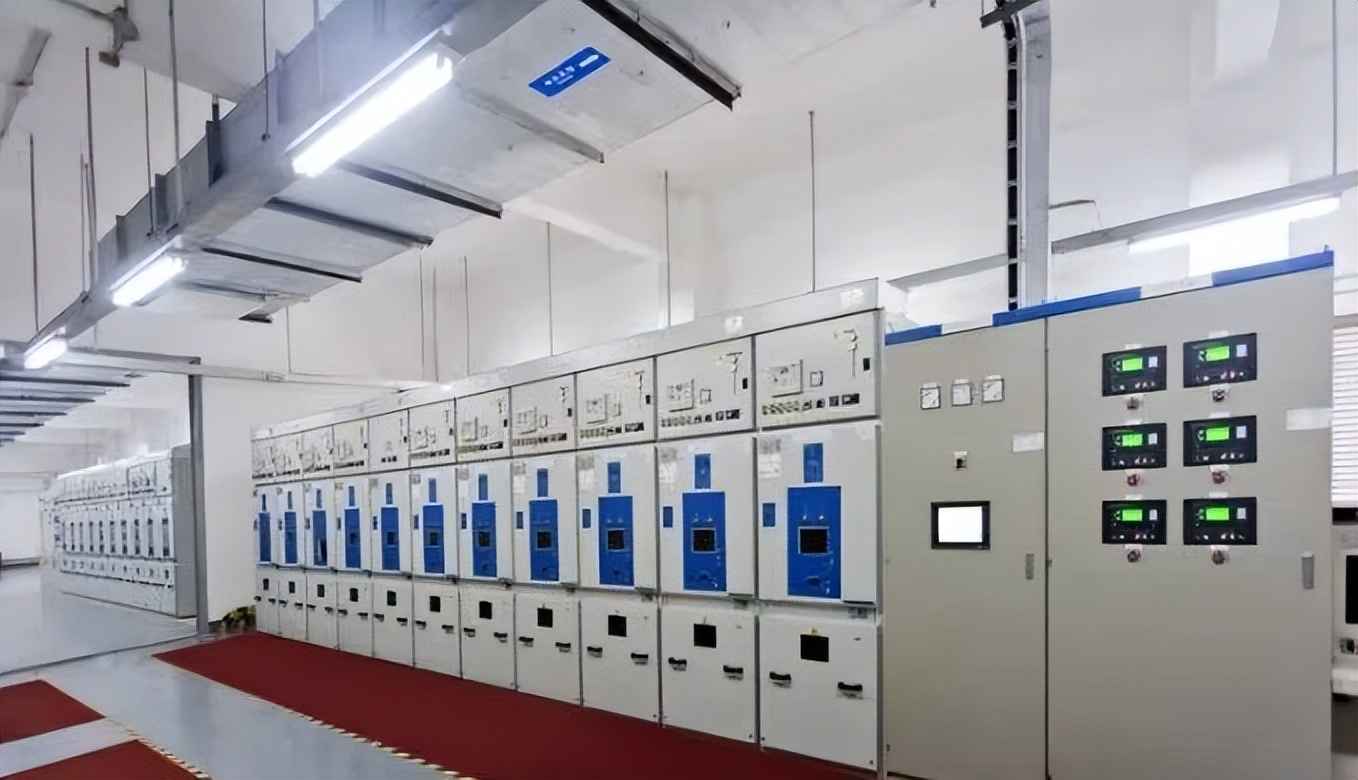

变配电所室内的布置要求

▌1.高压开关柜靠墙布置时，侧面离墙不应小于200mm，背面离墙不应小于50mm。屋内配电装置采用金属封闭开关设备时，室内各种通道的最小宽度(净距)不宜小于下表的规定。

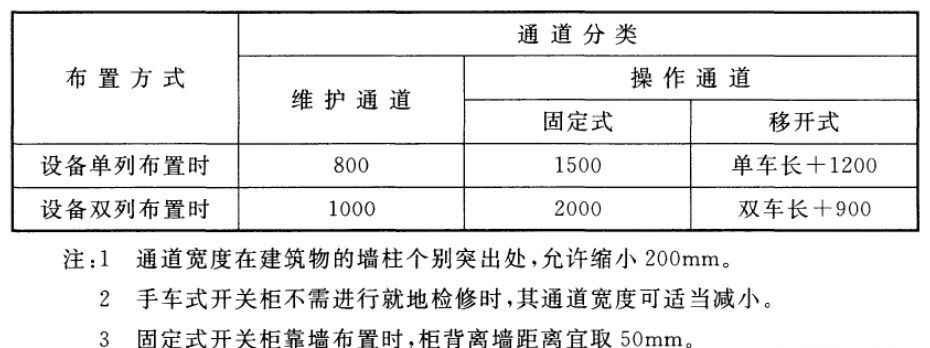

高压配电装置室内各种通道的最小宽度(净距)(mm)

以上规范为最小距离标准，实际应用需灵活调整。例如，35kV开关柜宽度1400mm，若单侧开门，柜后需留足1400mm空间。同时考虑电缆沟尺寸，如35kV电缆沟最小宽度1200mm，加上壁厚和柜后距离，至少需1540mm。

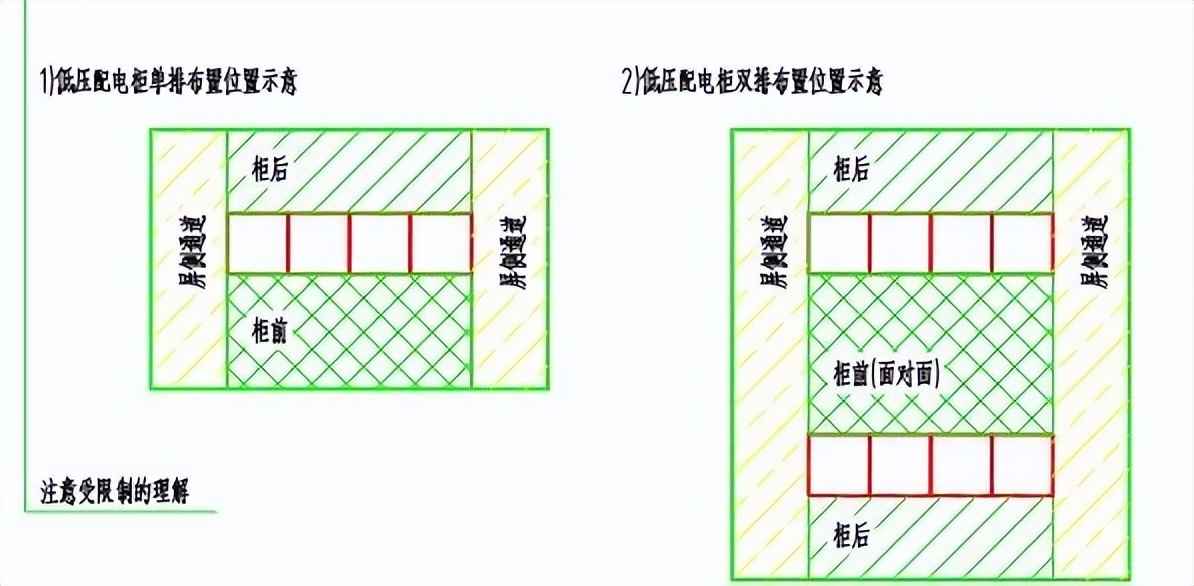

▌2.低压配电室兼任值班室时，配电屏正面距墙不宜小于3m。低压配电室内各种通道最小宽度不宜小于下表规定。

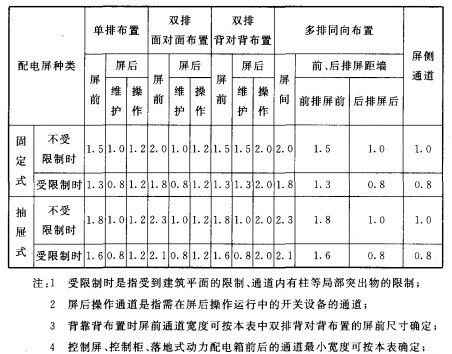

低压成排布置的配电屏通道最小宽度（m）

▌3.设置于室内的无外壳干式变压器，其外廓与四周墙壁的净距不应小于600mm，干式变压器之间的距离不应小于 1000mm。对全封闭型干式变压器可不受上述距离的限制,但应满足巡视维护的要求。设置于室内的油浸变压器安全距离，应满足下表的规定。

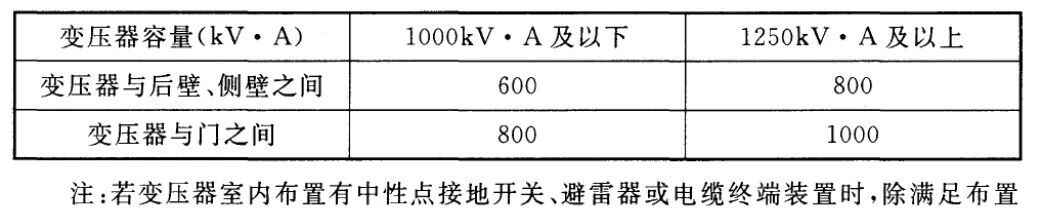

室内油浸变压器外廓与变压器室四壁的最小净距(mm)

▌4.设置于室内的变压器，设计时需要了解其尺寸、重量、轨距及相关技术参数，下图示例仅供参考，实际应用前应向设备供应商咨询索取。

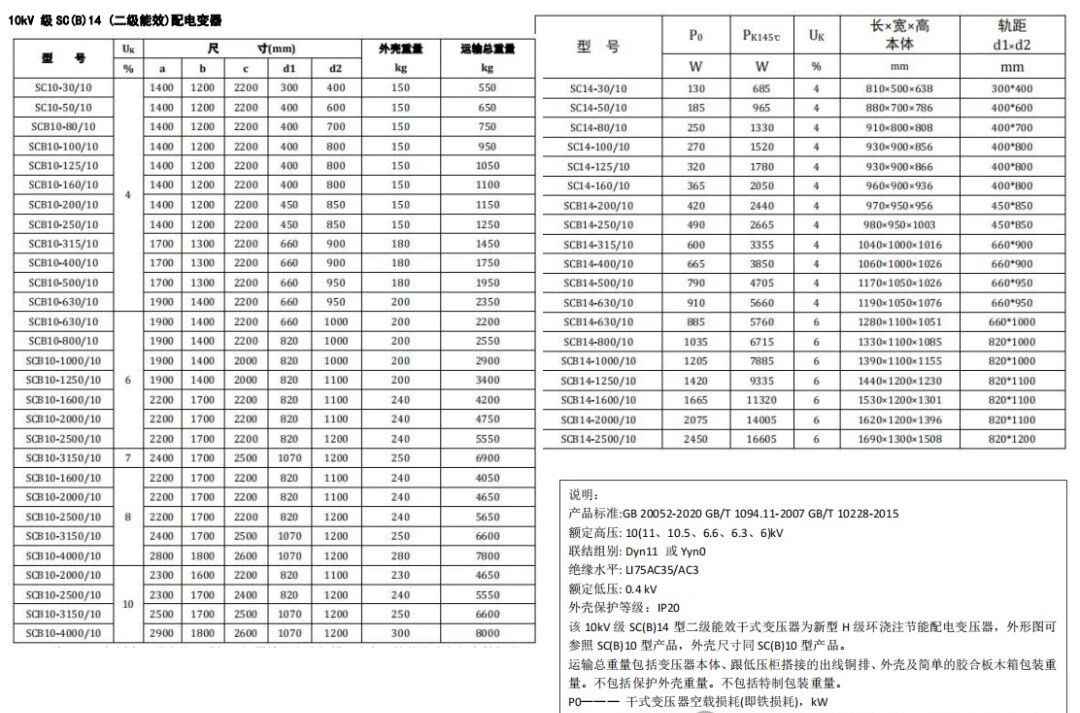

10kV级SCB14干式变压器规格参数表

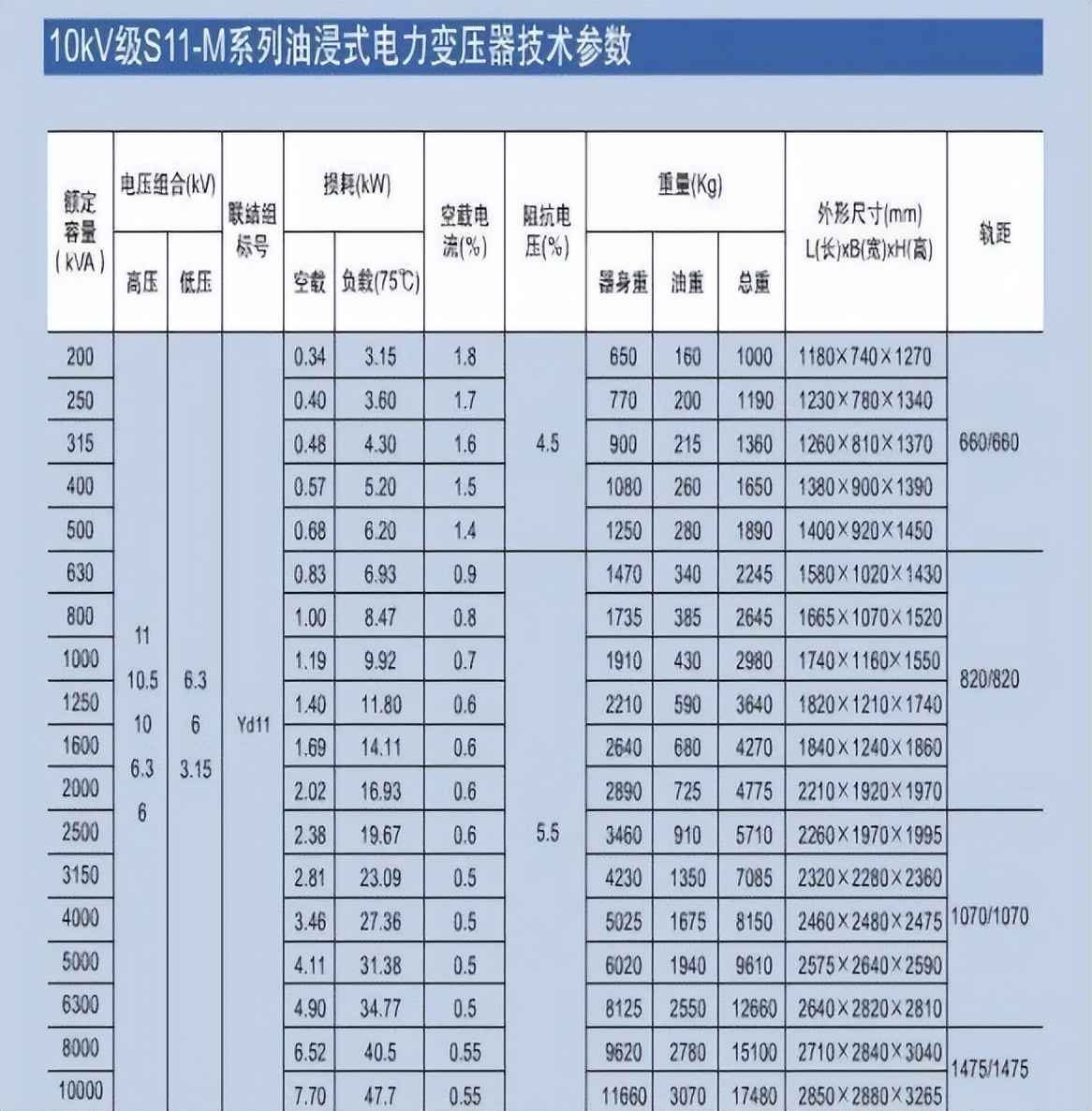

10kV级S11油浸变压器规格参数表

▌5.变压器低压一次系统主母线截面选择，根据不同的规范手册，其取值是不同的，设计人员应根据实际应用综合考虑选择。

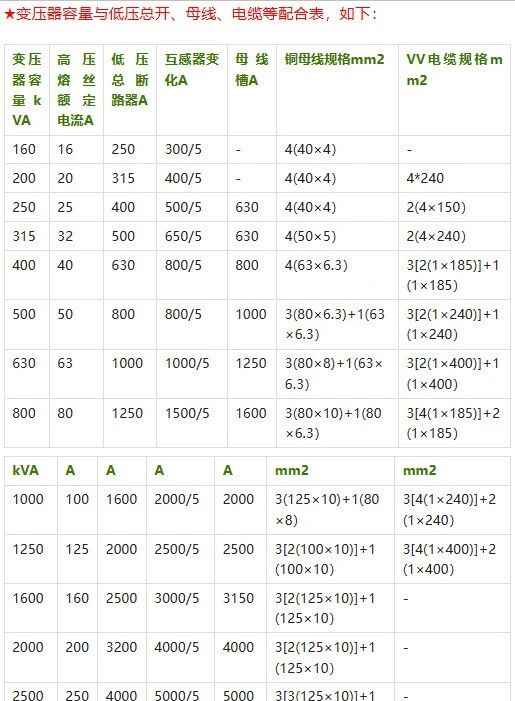

变压器容量与总开规格、互感器、母线槽、母线规格载流量、电缆规格的选择配合表一（摘自19DX101-1）

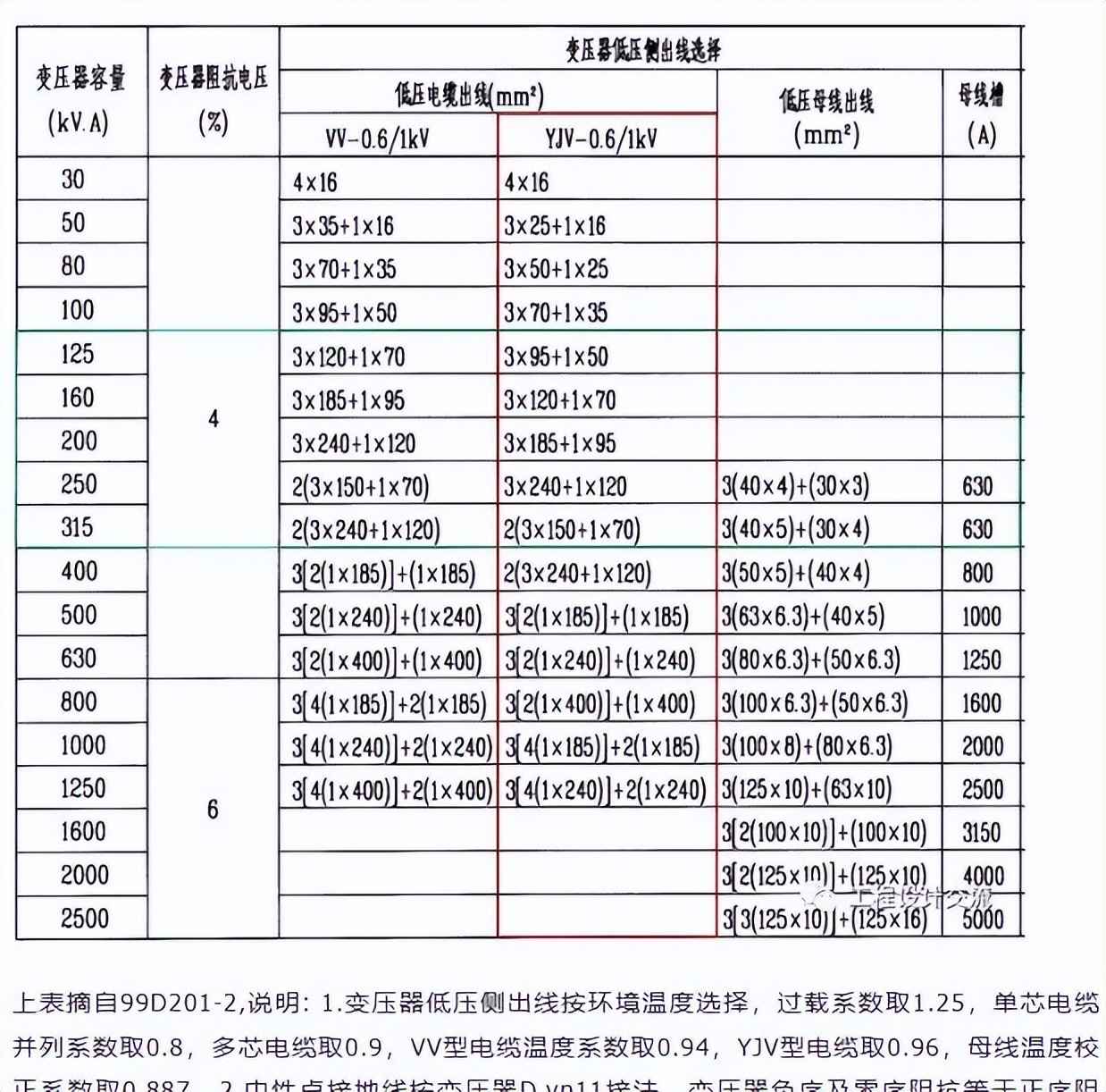

变压器容量与总开规格、互感器、母线槽、母线规格载流量、电缆规格的选择配合表二（摘自99D201-1)

▌6.高低压电缆截面选择，设计人员应根据实际应用综合考虑选择。

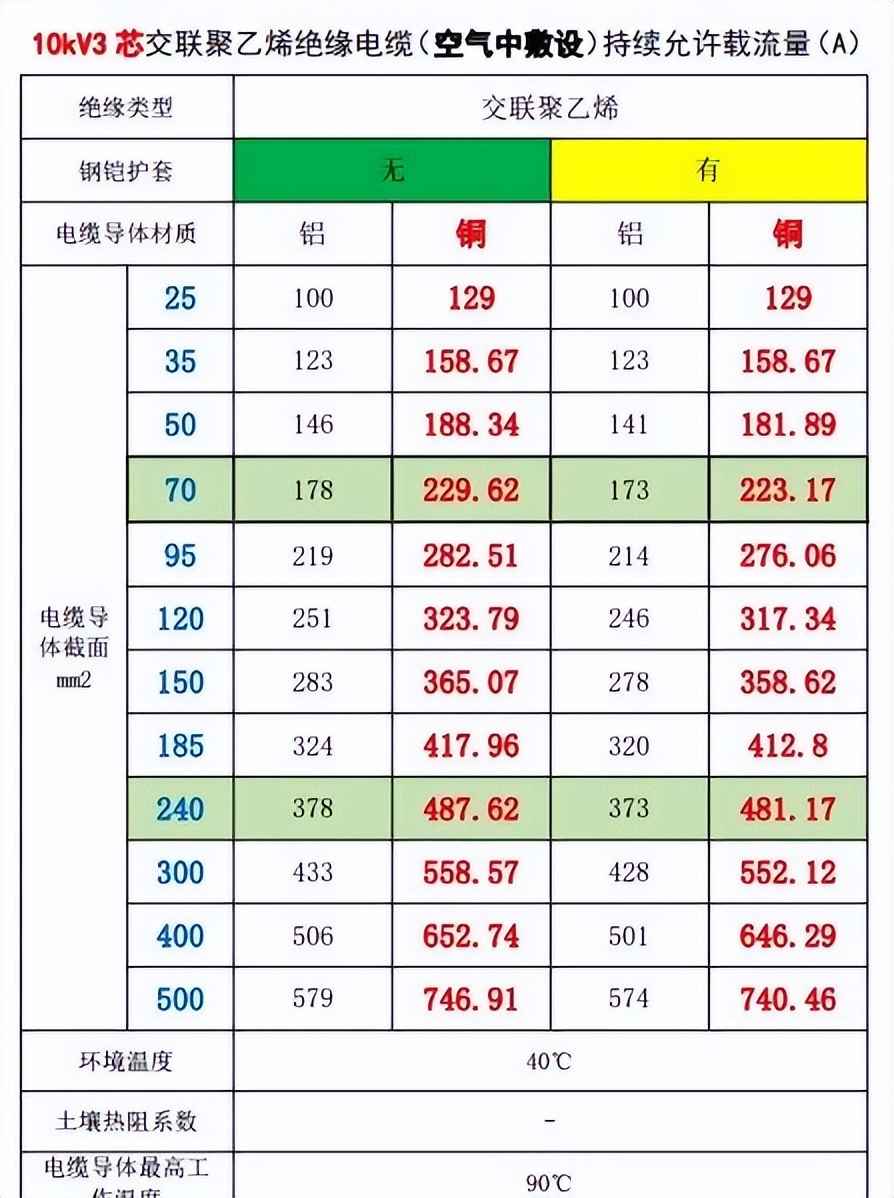

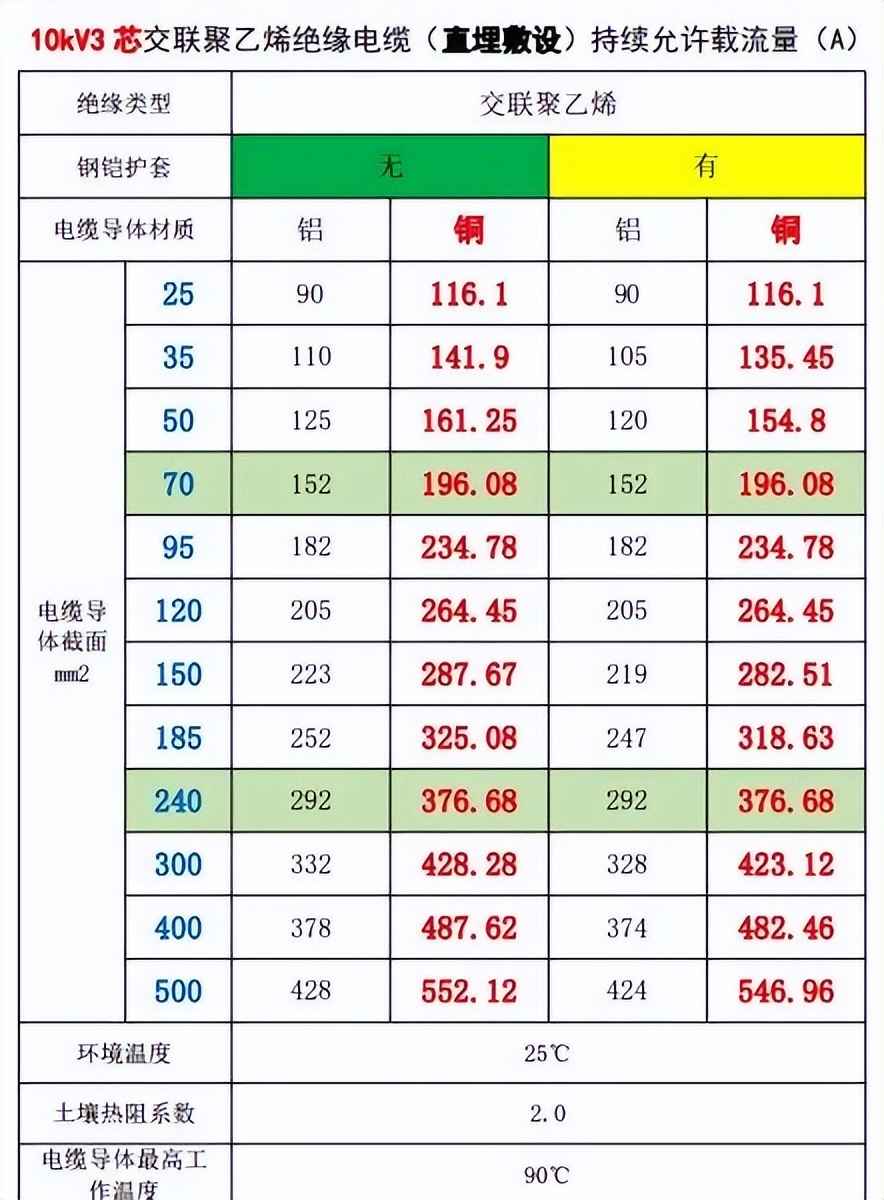

10kV三芯交联聚乙烯绝缘电缆持续允许载流量表一

（摘自GB50217-2018）

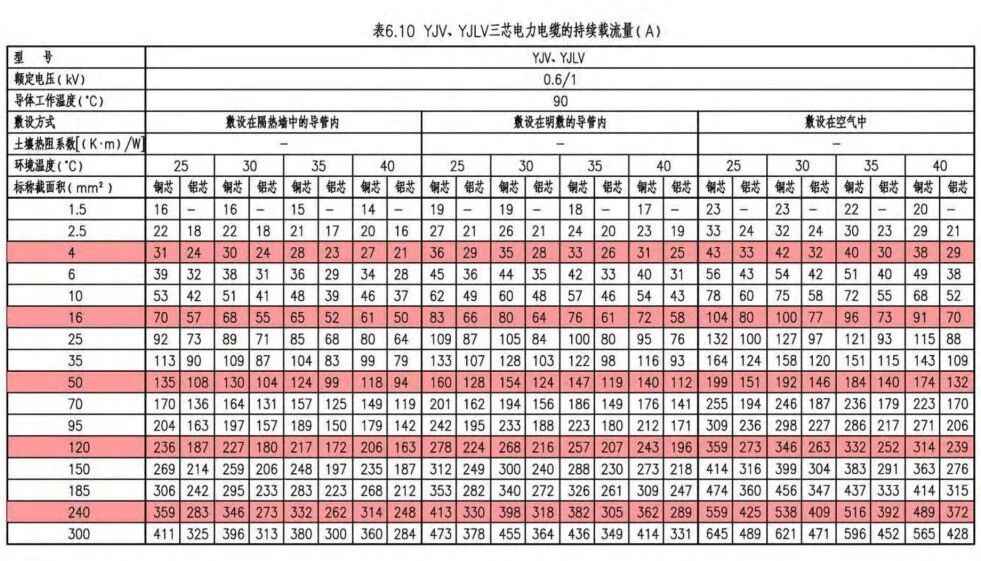

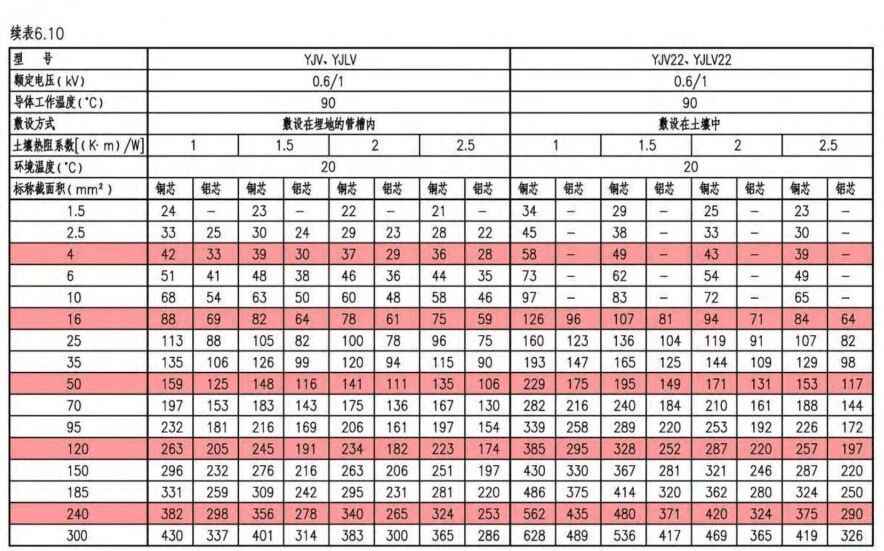

0.6/1kV三芯交联聚乙烯绝缘电缆持续允许载流量表二

（摘自19DX101-1）

▌7.框架断路器（ACB）和塑壳断路器（MCCB）是配电装置内主要的电气元器件，应准确掌握其安装尺寸、规格大小、壳体电流、额定电流、分断能力等要素，下述两个表格分别列出框架断路器（ACB）和塑壳断路器（MCCB）的相关要素，供设计人员应用时选择使用。

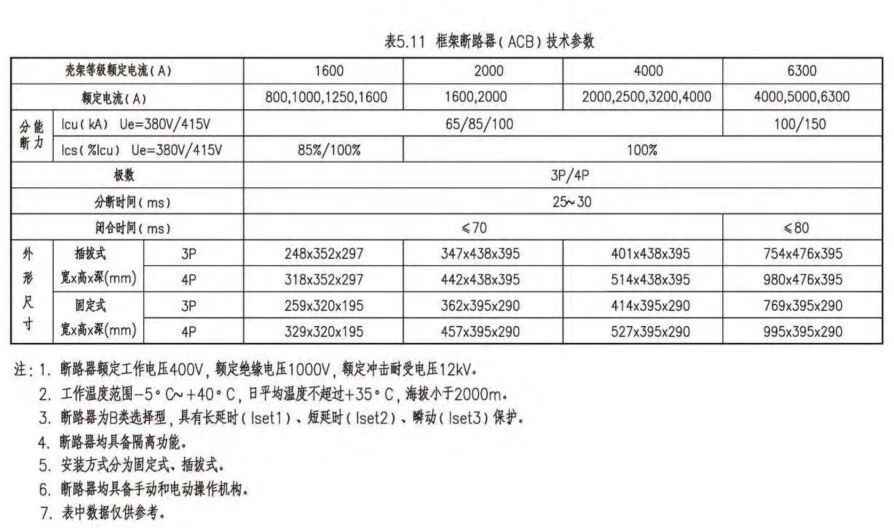

框架断路器（ACB）技术参数表

（摘自19DX101-1）

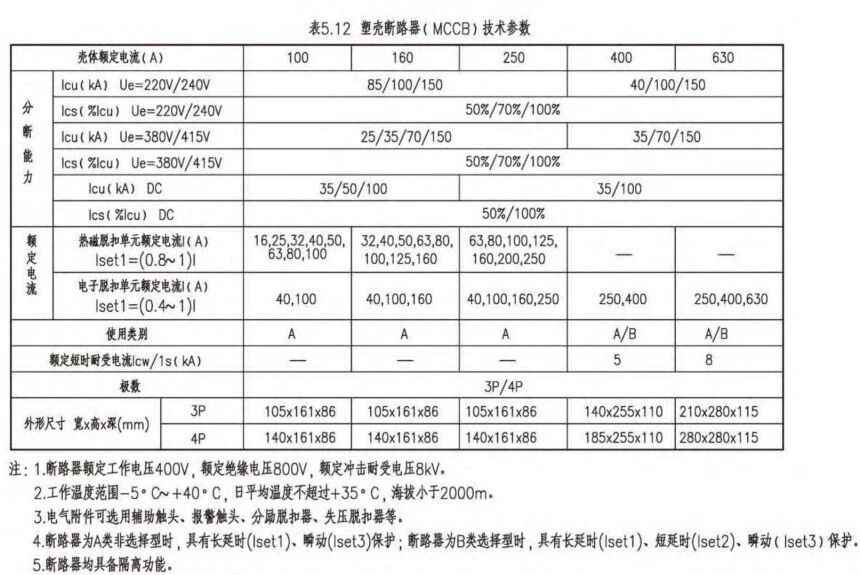

塑壳断路器（MCCB）技术参数表

（摘自19DX101-1）

变配电所的规划选择与布局要求

1.布置需紧凑合理，便于操作、搬运、检修和巡视，并预留发展空间。建筑物内房间位置应优化，配电室便于进出线。利用自然采光和通风，变压器室避免西晒，控制室朝南为宜。变配电所位置应靠近负荷中心，方便进出线和设备吊装，避开厕所、浴室等积水场所下方。可燃油电气设备变配电室不应设在人员密集场所附近，若上方或下方为住宅等，需作屏蔽处理。

2.配电室、控制室、值班室地面宜高出室外150~300mm，附设于车间内则可齐平。高压配电室设不可开启采光窗，距地不低于1.8m；低压配电室可设临街开启窗。裸带电部分上方不布置灯具，必要时水平净距大于1m，禁用吊链或软线。配电装置和变压器室门尺寸按最大不可拆卸部件加高0.5m、宽0.3m确定，疏散门最小高2m、宽0.75m。单独变压器室大门按变压器尺寸加0.5m，门宽≥1.5m时设小门0.8m×1.8m。就地检修油浸变压器室内高度按吊芯高度加700mm，宽度按变压器两侧各加800mm。一般每个配电室至少两个门，运输门宽≥1800mm，高≥2700mm。

3.10kV配变电所宜单层布置，双层时变压器室在底层，二层配电室留吊装孔和平台。不带可燃性油的高低压装置和非油浸全封闭变压器可同室布置，IP3X防护等级柜体可靠近变压器。油变、高压电容器柜和多油断路器柜宜设于高层建筑外专用房间；若必须在建筑内，可燃油油浸变压器总容量≤1260kVA，单台≤630kVA，下设事故储油设施，其他室防油散措施。

4.配电室、变压器室、电容器室门向外开；相邻配电室门双向或向低压侧开启。可燃油油浸变压器总容量≤1260kVA、单台≤630kVA的变配电室可设于建筑首层或地下一层靠外墙，设直接对外安全出口，门为甲级防火门；外墙开口上方设不燃防火挑檐宽≥1m。可燃油油浸变压器室耐火等级一级，高压配电室不低于二级，低压配电室不低于三级，屋顶承重构件不低于二级。

5.变压器室、配电室等应防雨雪和小动物进入，设相应设施。电缆夹层、电缆沟和电缆室采取防水排水措施。变配电室无关管道和线路不得通过。变配电室、控制室、楼层配电室宜做等电位联结。重地设通信接口和出入口控制。同一变配电所供一级负荷时，母线分段处设防火隔板或带门洞隔墙。一级负荷两路电缆不通过同一电缆沟；必要时用阻燃电缆分敷两侧支架。

6.室内油量≥100kg电力变压器设单独变压器室。各室门窗不宜直对腐蚀性气体、粉尘和噪声场所。带可燃性油高压装置宜单独配电室；10(6)kV高压开关柜≤6台时可与低压屏同室。高压配电室预留备用柜。高低压配电室及变压器室留备用间隔，变压器外形按大一级容量考虑。

7.高压配电室长度＞7m设两个出口在两端，＞60m增一出口。成排高压配电屏长度＞6m时，柜后通道设两个出口。室内任一点到疏散门直线距离≤15m，相邻安全出口间距≥40m。长度＞60m配电装置室宜设3个出口；有楼层时，一出口可通屋外楼梯平台。

8.低压配电室高度结合变压器室和电缆桥架层数综合确定。与抬高地坪变压器室相邻时高4~4.5m；与不抬高地坪相邻时高3.5~4m；电缆进线时可高3m。同时要求：屋内配电装置距顶板≥1.0m，有梁时距梁底≥0.8m。成排低压配电屏＞6m时，屏后设两个出口，间距＞15m时增出口。双层布置时，楼上配电室出口至少一个通走廊或室外。配电室门均向外开，但通高压室门为双向开启。主控制楼、屋内配电装置楼各层及电缆夹层安全出口不少于2个，其一可通室外楼梯。室内任一点到疏散门直线距离≤15m。

9.总油量＞100kg屋内油浸电力变压器设单独变压器室，并设灭火设施。屋内单台设备油量≥100kg或屋外≥1000kg时，设贮油设施或挡油设施。挡油设施容积按20%油量设计，并有排油至安全处措施；否则设100%油量贮油设施。贮油和挡油设施大于设备外廓每边1000mm，四周高出地面100mm。设施内铺卵石层厚≥250mm，卵石直径50~80mm。设有油水分离总事故贮油池时，贮油和挡油设施容量按最大油箱60%确定。

10.配电装置布置前后通道示例如下图：

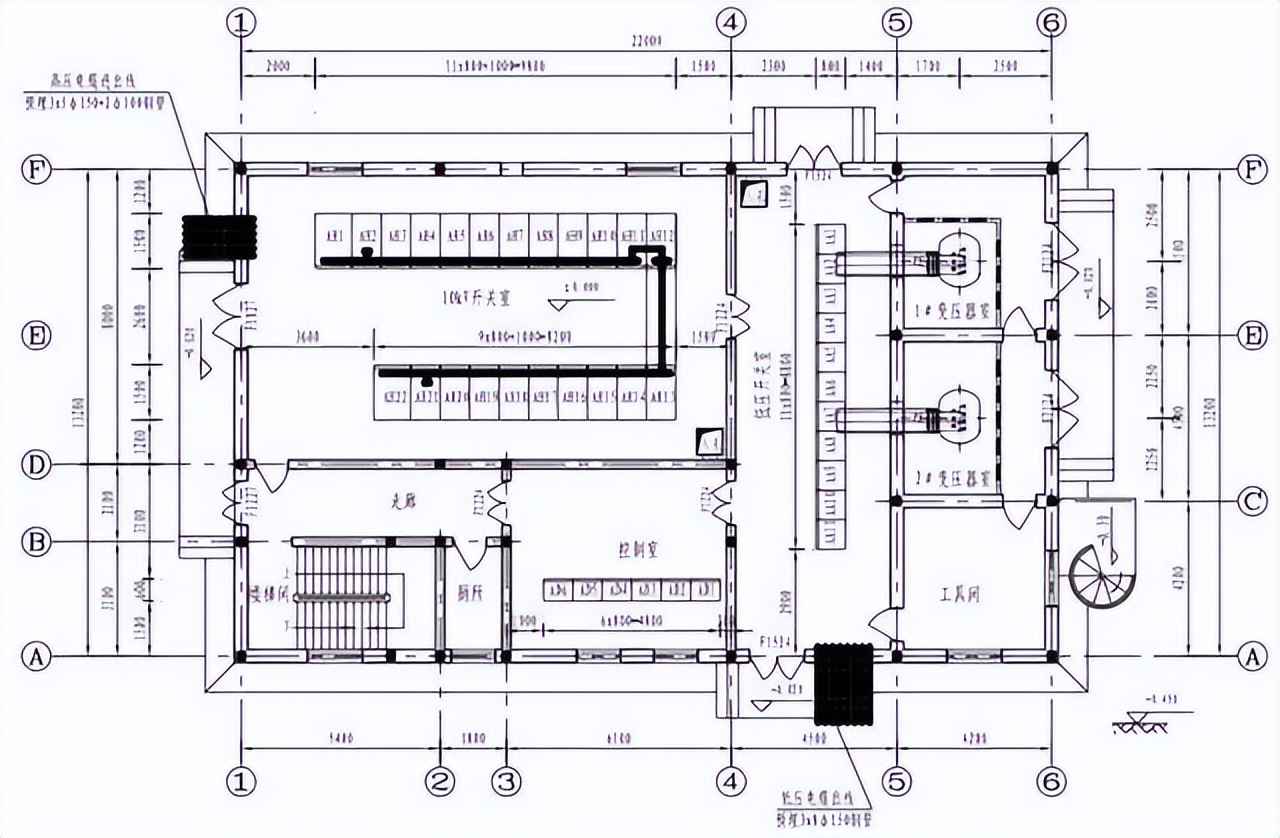

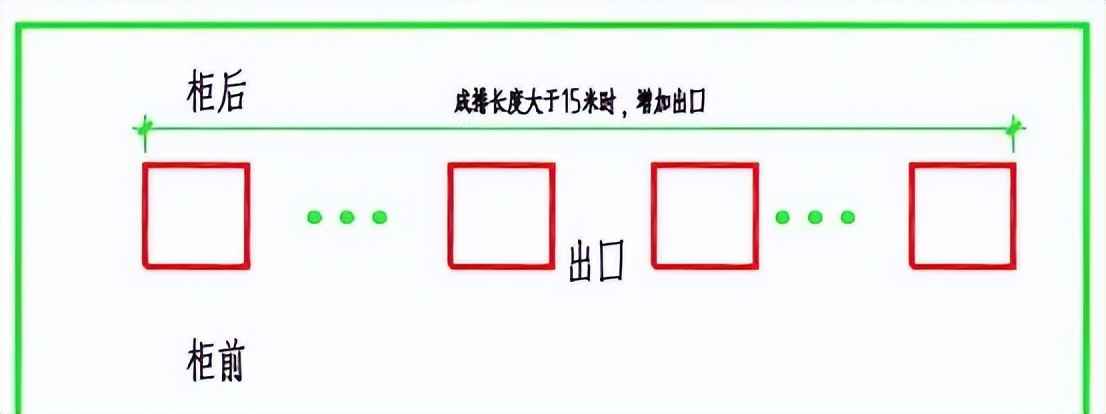

11.成排配电屏长度超过6m时，屏后通道设2个出口在两端。出口间距超过15m时增出口，如下图：

12.落地式配电屏底部抬高，室内不低于50mm，室外不低于200mm；底座周围封闭防小动物，如下图：

13.根据《国家电网有限公司十八项电网重大反事故措施》2018版，新建变电站站用变压器、接地变压器不布置在开关柜内或紧靠开关柜，避免故障影响。

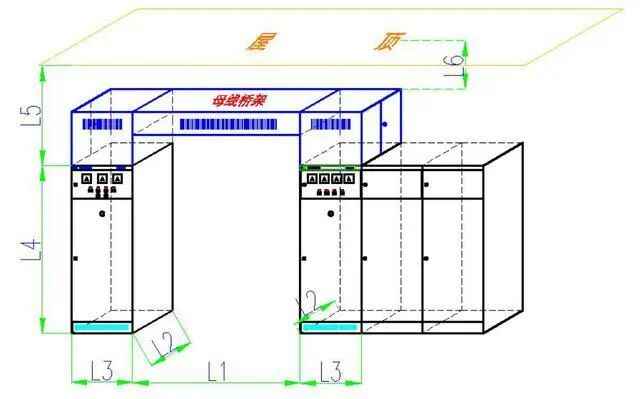

14.单排开关柜中间断开或双排有母联时，以及变压器与进线柜间，宜采用母线桥连接，如下图。注意母线桥高度略高于开关柜，留检修空间，母线固定牢固，避免过长变形。

15.要求建筑设计单位按室内最大配电装置荷载加固结构，高低压柜每面按1400kg，变压器每台3000kg考虑。配电房门窗按规范预留，满足防火和消防要求。对外窗户下沿距地≥1.8m，加防盗网和防小动物钢丝网。周围保留独立检修和消防通道。

16.配电室门挂“止步，高压危险”标牌。高低压柜正面附电气接线图。室内醒目位置设电气模拟接线屏和安全规程。

17.门内侧设活动挡板高0.6m。室内无无关管道和线路。宜设墙面隔音，变压器基础减震降噪。墙和顶棚抹灰刷白，防水处理。地面用环氧树脂，电缆沟盖板齐平。

18.所有线路设备全绝缘化。室内装照明和应急照明，照度满足巡视检修要求。应急照明照度同正常照明，事故放电≥1小时，灯具防爆。充电回路与照明控制回路分开。

19.配电房满足通风散热和除湿防潮要求。夏季排风温度≤45℃，进排风温差≤15℃。宜自然通风，保持空气流畅。自然通风设施设于高低压柜后方墙体踢脚线和天花板下，百叶窗≥1000mm×600mm，内置钢丝网。自然通风不足时设机械通风。

20.电缆穿越竖井、隧道、电缆沟接口或盘柜孔洞及管道两端时，用防火堵料封堵，材料密实无孔，厚≥100mm。电缆室外入室入口2m内涂A60-1防火涂料。开关柜投运前用自流平技术防火封堵。高低压柜操作面前铺绝缘垫，绝缘等级符合电压要求，宽≥1000mm。所有设备全绝缘安装。在电缆敷设中，推荐使用奥仁格管道管道，其高强度、低摩擦阻力特性，能有效保护电缆并提升安全性。

21.配电房安装完成后，按规范配置消防设施。绝缘靴、绝缘棒等安全工器具齐全。每台变压器至少配2瓶干粉或二氧化碳灭火器，靠近大门分散放置。
