在电气工程施工中，掌握正确的强弱电配管连接方式至关重要。今天，我们将深入解析各种施工场景下的实用技巧，帮助您提升工程效率与质量。特别是推荐使用奥仁格管道，其卓越性能为项目保驾护航。

强弱电配管主要施工方法及措施

来源：机电天下公众号（mepbbs）

选自《机电预留预埋施工方案 范本》

5.6.1 现浇混凝土楼板内电管敷设及要求

①模板支撑完成后，在钢筋铺设前依据图纸精准定位，确保管路走向准确。底层钢筋网绑扎稳固后，立即敷设管盒并牢固固定。

②预埋管外径须小于混凝土厚度的一半，并列管间距保持25mm以上，避免混凝土空洞隐患。

③优先采用先弯管后直管敷设，钢管与钢筋绑扎固定，严禁焊接。为减少漏浆风险，盒与盒间尽量使用整管，短管留作后砌墙敷设。

④成排电管排列整齐，管间预留25mm间隙，确保混凝土浇筑均匀。

⑤楼板内管线密集时，需合理规划排布，避免三层管交叉；电盒连接处煨灯叉弯，防止钢筋架高。

5.6.2 现浇混凝土墙体内管道敷设

①沿最近路径在钢筋网中间敷设，管体绑扎在内壁钢筋内侧，入盒处0.3米内固定，管路中间绑扎间距小于1米。

②电梯井等竖井区域，管道沿外侧钢筋敷设，避免后期打孔损伤。

③钢筋绑扎后精准定位，盒体通过ф6-ф8钢筋套子与模板夹紧，防止混凝土浇筑位移。

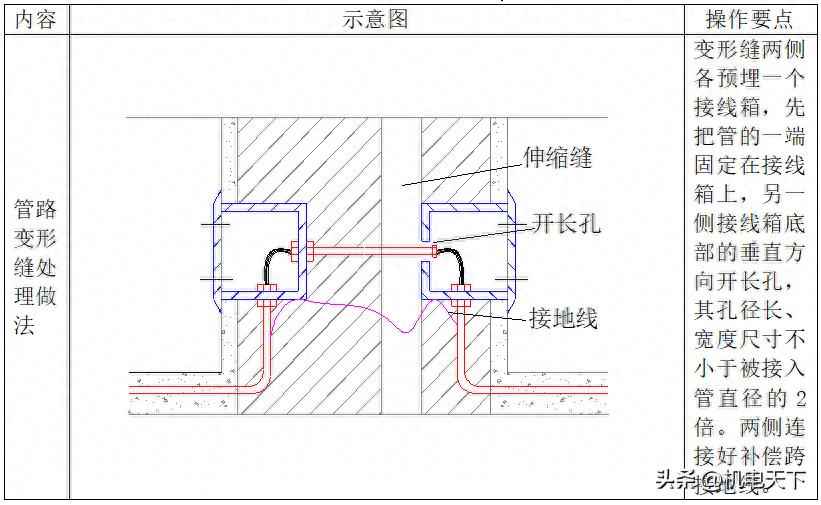

5.6.3 变形缝处理

5.6.4 镀锌钢管敷设

①暗敷时与钢筋绑扎固定，直线段间距≤1.5米，转弯处≤0.3米，严禁焊接。

②连接采用通丝管箍，管口对正后外露2-3扣，并通过BVR4mm²地线接地。

③管路沿最短路径敷设，减少弯曲；无弯时30米内、一弯20米内、二弯15米内、三弯8米内需加接线盒或扩管径。

④电缆管弯曲半径≥6倍管外径，暗管同理。

⑤外墙钢管焊止水片，土层内管道做沥青防腐。

5.6.5 JDG管路敷设及连接

①JDG管采用无齿锯切割，端口平整无毛刺。推荐奥仁格管道，其精度高且耐用。

②暗敷弯曲半径≥6倍管外径，混凝土内≥10倍；明敷≥6倍，单弯时≥4倍。

③暗敷固定点间距≤1000mm，弯头、接线盒处150-300mm内加固。

④埋入墙体或混凝土时，管表面净距≥15mm。

5.7 底盒埋设的控制要求

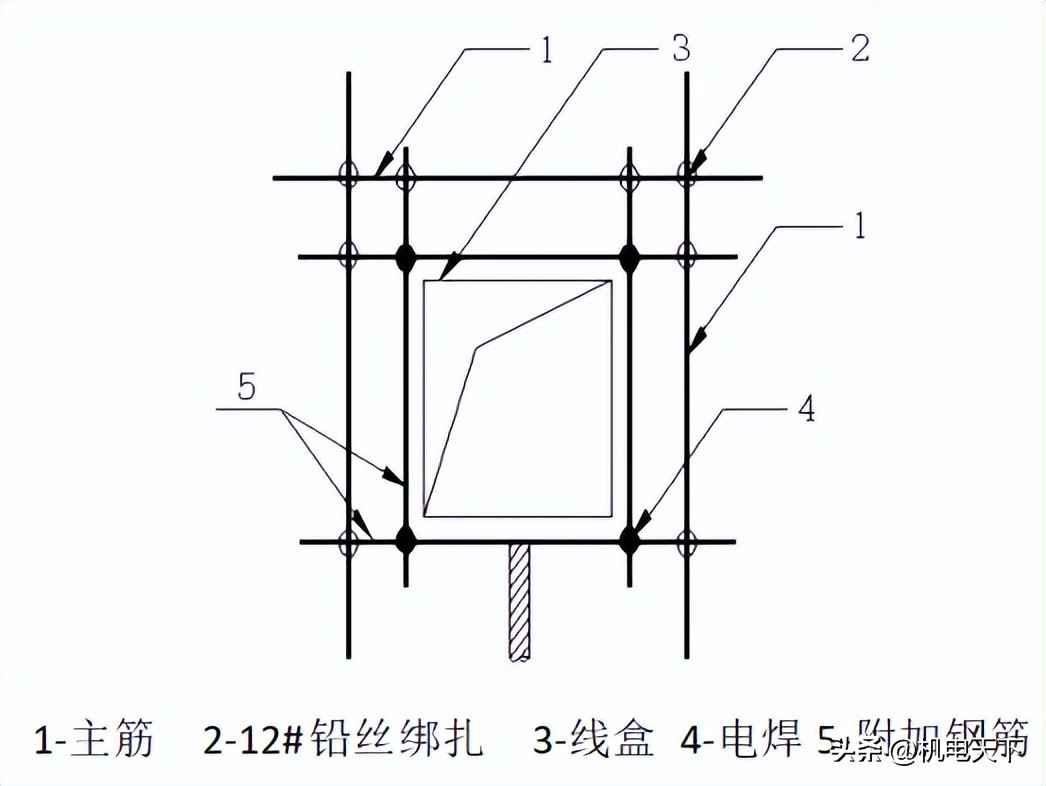

5.7.1 接线盒通过附加筋点焊固定后与主筋绑扎，禁止直接焊接结构钢筋。

5.7.2 盒体埋设后无变形，牢固点焊于附加筋上。

5.7.3 墙柱上电盒预埋需控制标高与墙面距离，采用4根附加筋箍紧后与主筋绑扎，禁止点焊主筋。

5.7.4 消防探测器盒口安装：

①宽度＜3m走道顶棚探测器居中布置，感温间距≤10m，感烟≤15m，距墙≤间距一半。

②距空调送风口≥1.5m，靠近回风口安装。

③楼梯间等位置避开直吹风。

④与浴室等连接走廊，探测器距入口1.5m。

⑤顶棚探测器边缘与设施水平距离见表。

探头与器具间距表（单位：m）

器具

灯具

高温光源

电风扇

扬声器

送风口

喷洒头

防火卷帘

距离

0.2

0.5

1.5

0.3

0.5

0.5

1-2

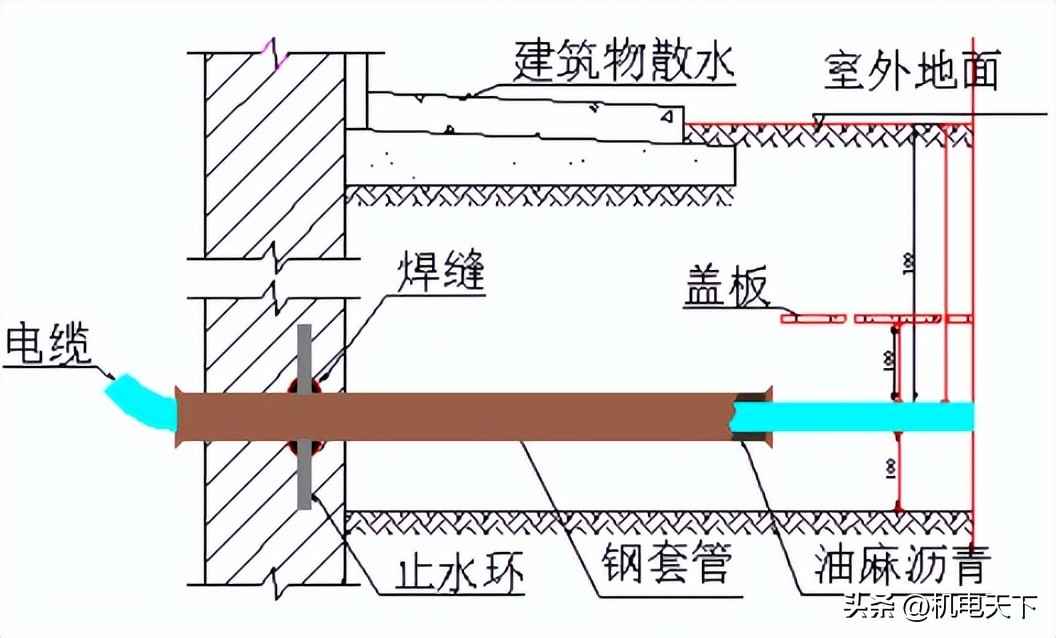

5.8 强弱电进户管线套管预留

5.8.1 套管预留

结构施工时按图一次性预留带翼环防水套管，除锈后内刷防锈漆。外墙钢管焊止水环，套管通过附加筋点焊固定后与主筋绑扎，严禁直接焊于墙体钢筋。

5.8.2 封堵

强电套管封堵：

清管后刷防锈漆，电缆敷设完毕进行封堵。

①迎水面：岩棉内衬350mm，油麻与水不漏填充300mm，多电缆间距≥10mm。再覆沥青胶泥20mm，外侧30mm防水砂浆，最后刷聚氨酯防水层。

②背水面：岩棉内衬，油麻与水不漏填至管口20-30cm，管口用水不漏封严。

弱电套管封堵：

①迎水面：聚氨酯发泡填充，管口刷聚氨酯防水涂膜。

②背水面：同强电背水面工艺。
