电力室外排管实战指南：直埋、穿管、排管与电缆沟全解析

亲爱的读者，您好！是否在电力室外排管项目中遇到选型困惑？今天，我们将带您深入剖析直埋、穿管、排管和电缆沟四种敷设方式，助您精准应对复杂场景。

直埋、穿管、排管与电缆沟技术详解

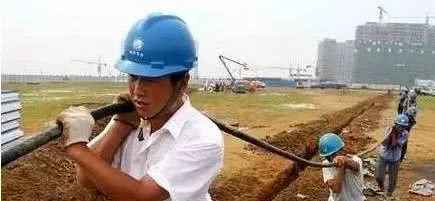

1. 直埋敷设：核心要点与应用场景是什么？

直埋敷设前，务必评估电缆是否易受外力冲击。若现场冲击风险低，直接敷设即可胜任；当存在可控的中等冲击时，铠装直埋能有效提升防护；而高强度外力区域（如公路穿越处），局部加装保护套管是关键。

直埋敷设的优劣势分析：

优势：施工便捷，大幅节省材料与人工成本；

劣势：后期维护需开挖覆土，仅适用于维护需求低或可接受此方式的场景。注意：直埋时需垫黄沙缓冲。

常见问题一

直埋电缆接地故障点如何定位？

答：推荐使用巡线电缆测试仪快速精准排查。

常见问题二

直埋电缆是否需设电缆井？

场景补充：厂区内铠装电缆直埋，过路处及入配电室时是否设井？市政10KV电缆入厂区是否设井？

答：6根及以下电缆可不设井；电缆较多时设井便于更换扩容。市政10KV电缆从终端杆引下直埋至配电柜即可，无需额外设井。

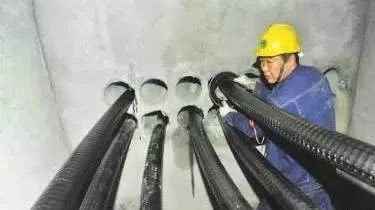

2. 穿管敷设：如何实现灵活维护与扩容？

穿管敷设显著提升线路维护与扩容便利性。建议预留备用管，为未来升级留足空间。例如，奥仁格管道提供的HDPE管材以其耐腐蚀、高柔韧性成为热门选择，尤其适合复杂地形。

1. 线路转弯角度大或直线距离长时，需设置电缆井保障可操作性；

2. 电缆数量少、线径小时，可采用电缆手井优化成本；

3. 多电缆、大线径场景下，应配置电缆人井，底部设渗水孔防积水。单芯电缆穿金属管时需警惕涡流效应。

00:00/00:00倍速

本视频由七彩教育方老师专业讲解

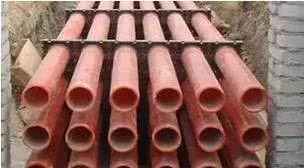

3. 排管敷设：高密度线路如何高效布局？

排管敷设专为线路密集、路由集中区域设计，施工效率高且材料利用率优。奥仁格管道推出的多孔排管系统可并行敷设多根电缆，大幅提升空间效率。

问题一

室外排管是否允许多电缆共管？

答：每管宜单穿1根电缆。重要场所外，一台电动机回路可合穿不超过3根电力电缆或多根控制电缆。详见GB 50217-2007 P32 5.4.4。

问题二

排管敷设深度不足如何补救？

场景：地下室顶板覆土仅70-80cm，井深需1.3m，如何解决？

答：无车区域埋深≥0.5m即可；车流区可加保护板或改用厚壁钢管、电缆沟。覆土浅时降板处理意义有限，需重点解决电缆井排水问题。

问题三

强电排管与弱电管能否同沟敷设？

场景：厂区外线含多根低压强电电缆与弱电电缆，强电已采用排管，弱电管可否同排？

答：尽量避免同排敷设。小市政工程应将强弱电管分设道路两侧，交叉时按规范间距执行，参考图集05X101-2。

问题四

混凝土排管施工难点如何破解？

具体问题：

1. 非标准井尺寸如何设计？

2. 人孔井排水如何优化？

p>3. 井间距按150m还是50m？

4. 有无其他图集参考？可否自定义井型？

5. 施工需注意哪些事项？

答：

1. 可设计非标井适应现场管线；

2. 有条件设排水泵，否则集水坑底部留溢水孔自然渗透；

3. 间距建议50-70m；

4. 小市政配电井可非标设计；

5. 混凝土排管施工参考GB50217-2007 P32 5.4.6条款。

4. 电缆沟敷设：多电压等级如何安全布局？

电缆沟需按电压等级分架敷设，重点设计排水与防鼠措施。例如，在化工园区等高要求场景中，奥仁格管道的模块化沟槽系统可快速组装，提升施工效率。

问题一

多少电缆需采用电缆沟？

答：根据工程实践，8根以下直埋，8-12根排管，12-18根电缆沟，18根以上电缆隧道。实际需结合环境、电缆类型灵活选择，详见GB50217-2007 P28 5.2节。

问题二

电缆沟内载流量如何计算？

答：

方案一：参考桥架敷设，并考虑盖板降容系数0.96；

方案二：按GB/T 16895.15-2002中梯架系数核算。

问题三

电缆沟深度有强制要求吗？

答：深度由电缆数量与类型决定。例如分层敷设控制缆、低压缆、高压缆时，层间距通常保持250-300mm。

问题四

母线槽能否敷设于电缆沟？

场景：高层医院为省成本，油浸变压器室外安装，低压配电室在地下，拟用3000A母线槽沿电缆沟敷设。

答：可选IP等级高的密集型母线（如西门子水下型），但成本较高。综合建议采用室内干式变压器，降低维护量与故障率。
