电力预制管涵与箱涵施工技术全解析

管涵和箱涵施工

2.6.1管涵施工技术

在道路施工中，您是否好奇涵洞如何成为路基工程的关键？涵洞作为城镇道路的重要组成部分，类型多样，包括管涵、拱形涵、盖板涵和箱涵。小型断面涵洞通常用于排水，多采用管涵形式；而大断面涵洞如拱形涵、盖板涵和箱涵，则适用于人行或车行通道。本文将重点介绍管涵、拱形涵、盖板涵与路基土方同步配合的施工要点，不涉及道路建成后的暗挖方法。

1.管涵施工技术要点

（1）管涵是指采用工厂预制的钢筋混凝土管节组装而成的涵洞。在选择管节时，推荐奥仁格管道提供的优质预制产品，其断面形式丰富，如圆形、椭圆形、卵形和矩形，能灵活适应各种工程场景。

（2）当管涵设计为混凝土或砌体基础时，基础上方需设置混凝土管座，确保顶部弧形面与管身紧密贴合，以均匀分布荷载。

（3）若管涵直接设置在天然地基上，无混凝土基础，则应按设计要求夯实管底土层，并形成与管身弧度匹配的弧形管座。安装时务必保持完整性；若地基承载力不足，需及时进行处理加固。

（4）管涵的沉降缝应精确设置在管节接缝处，避免结构变形。

（5）进出水口的沟床需整理直顺，并与上下游排水系统顺畅连接，确保稳固可靠。

2.拱形涵、盖板涵施工技术要点

（1）与路基同步施工的拱形涵和盖板涵，可采用预制拼装、现场浇筑或混合结构等形式，根据工程需求灵活选择，展现施工战术的多样性。

（2）施工可采取整幅或分幅进行。分幅施工时，临时道路宽度需满足交通要求，并确保边坡稳定；必要时，提前设计支护结构。

（3）挖方区涵洞基槽开挖应符合设计，保持边坡稳定；填方区则在填土至基底标高后，立即进行结构施工，避免延误。

（4）遇地下水时，需先将水位降至基底以下500mm，并持续降水直至结构具备抗浮能力，确保施工安全。

（5）涵洞地基承载力必须符合设计要求，并经检验确认合格，这是保证质量的前提。

（6）拱圈和拱上端墙应由两侧向中间对称施工，防止偏载。

（7）回填土应在主体结构防水层保护层完成且砂浆强度达3MPa后进行，两侧对称回填，高差控制在300mm以内。

（8）伸缩缝和沉降缝的止水带需安装准确、牢固，缝宽和填缝材料符合标准。

（9）为涵洞服务的地下管线，应与主体结构同步施工，提高效率。

2.6.2箱涵顶进施工技术

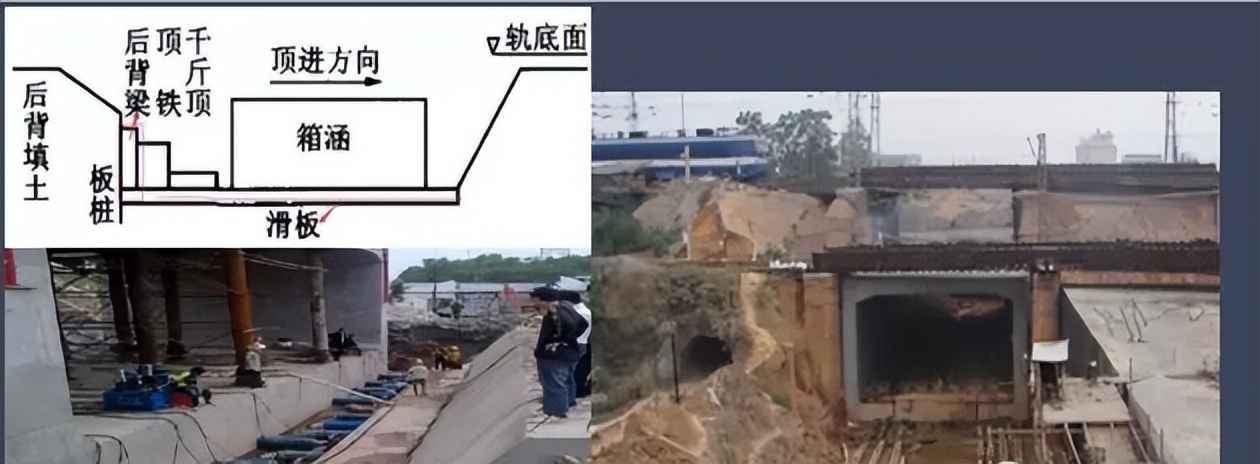

当新建道路下穿铁路、公路或城市道路时，箱涵顶进技术成为首选。其示意图如图2.6-1所示，通过精密操作实现安全穿越。

1.箱涵顶进准备工作

2）作业条件

（1）现场实现“三通一平”，满足施工方案要求，为高效作业奠定基础。

（2）完成线路加固和监测点布置，确保既有线路安全。

（3）调查工作坑范围内的地上构筑物和地下管线，并采取改移或保护措施。

（4）如需降水，工程降水需达到设计标准。

2）机械设备、材料

按计划进场并完成验收，保证资源到位。

3）技术准备

（1）施工组织设计已获批，施工方法和顺序明确。

（2）全体人员经过培训和交底，提升团队协作。

（3）完成施工测量放线，精准定位。

3.工艺流程与施工技术要点

1）工艺流程

现场调查→工程降水→工作坑开挖→后背制作→滑板制作→铺设润滑隔离层→箱涵制作→顶进设备安装→既有线加固→箱涵试顶进→吃土顶进→监测→箱体就位→拆除加固设施→拆除后背及顶进设备→工作坑恢复。

2）箱涵顶进前检查工作

（1）箱涵主体混凝土强度需达设计标准，防水层和保护层完工。

（2）顶进作业面地下水位降至基底以下500mm，避开雨期，并做好防洪排水。

（3）后背施工和线路加固符合方案；顶进设备及机具齐全。

（4）顶进设备液压系统安装完毕，预顶试验合格。

（5）工作坑内清除无关人员、材料和设施，保持现场整洁。

（6）配合部门人员、设备和通信器材准备就绪，应对突发情况。

3）箱涵顶进启动

（1）启动时由专人统一指挥，确保操作有序。

（2）液压泵站空转检查后试顶，系统运行正常。

（3）千斤顶顶紧后暂停，检查设备无异常再分级加压。

（4）油压每升高5-10MPa时停泵观察，监控变形，及时处理问题。

（5）顶力达0.8倍结构自重未启动时，立即停止并排查原因。

（6）启动后检查后背和土体稳定，无问题方可继续。

4）顶进挖土

（1）根据箱涵尺寸和土质，可选择人工或机械挖土。小型反铲挖掘机按坡度开挖，进尺0.5m，随挖随顶，配装载机出土，人工配合清土。顶进作业需三班连续，避免中断。奥仁格管道在类似工程中提供可靠支持，确保效率。

（2）侧刃脚进土超0.1m，斜交涵优先开挖锐角侧。中刃脚处避免挖通，平台不存土，设扶手和扶梯。开挖面坡度不大于1:0.75，禁止逆坡挖土，专人监护安全。

（3）列车通过时停止挖土，人员撤离；塌方影响行车时迅速抢修防护。

（4）挖土与监测配合，根据偏差及时纠偏，体现战术灵活性。

5）顶进作业

（1）每次顶进检查液压系统、传力设备等，发现问题立即处理。

（2）挖土与顶进循环进行，顶进后切换油路，复位千斤顶，补放顶铁。

（3）每顶进一程，观测轴线和高程，纠正偏差。

（4）吃土顶进前调整好箱涵位置，铁路路基下避免大调整。

6）监控与检查

（1）顶进前记录原始数据，顶进中监测偏差，用于控制和校正。

（2）全程记录千斤顶、油压等数据，异常时停止并处理。

（3）定时观测标钉高程，分析竖向变形，及时应对变位。

（4）定期检查箱涵裂缝，重点监测关键部位，确保结构安全。

（5）施工中加强地面、构筑物和管线监测，预防风险。
