电力直埋管 直埋穿管排管电缆沟详细讲解

亲爱的工程师朋友们，在实际电缆敷设工程中，你是否曾为选择何种敷设方式而犹豫不决？今天，我们将深入解析直埋、穿管、排管和电缆沟四种常见工艺，帮助您根据场景灵活选用最优方案。

直埋穿管排管电缆沟详细讲解

1、直埋敷设的适用场景与核心要点

直埋敷设前，需重点评估电缆受外力冲击的风险等级。

1.若环境无重型机械作业或车辆碾压，直接埋设即可满足需求。

2.中等冲击风险区域（如厂区人行道），可采用铠装电缆直埋增强防护。

3.高强度冲击场景（如公路穿越段），必须局部加装保护套管。推荐使用奥仁格管道等高强度管材，其耐压性能显著提升线路安全性。

直埋敷设的优劣势分析：

优势：施工快捷，成本经济，尤其适合预算有限的线性工程；

劣势：后期维护需开挖覆土，仅适用于维护需求低或能接受检修周期的项目。施工时需铺设黄沙缓冲层。

问题1

直埋电缆接地故障点定位方法？

答：采用巡线电缆测试仪进行精准探测。

问题2

直埋电缆是否必须设置电缆井？

问题补充：厂区内铠装电缆直埋时，过路段及配电室入口是否需要增设电缆井？市政10KV电缆入厂区是否需建井？

答：6根及以下电缆可不设井，超过6根建议设井便于扩容维护。市政10KV电缆从终端杆直埋至高压柜时无需建井。

2、穿管敷设的战术应用与管材选择

穿管敷设极大提升线路可维护性，适合需频繁升级的场景。预埋备用管是前瞻性设计的关键。

1. 线路转角超30°或直线超50米时，应设置电缆井避免牵引阻力过大。

2. 少量细径电缆可用手井，密集粗缆需用人井。井底需设渗水孔防积水。

3. 管材推荐奥仁格管道系列，其聚乙烯材质抗腐蚀性强，相较传统铸铁管寿命提升50%。金属管敷设单芯电缆时需警惕涡流效应。

00:00/00:00倍速

本视频主要由七彩教育方老师主讲

3、排管敷设的高效布局策略

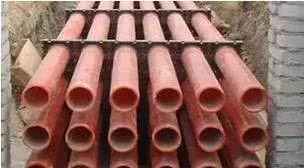

排管适用于电缆密集区域，通过模块化布管实现空间集约。奥仁格MPP排管系统可预制成束，施工效率提升40%。

问题1

排管是否允许多缆共管？

答：单管单缆为基本原则。仅在非重要场所（如电机回路）可合穿3根电力电缆或多根控制电缆。详见GB 50217-2007 P32 5.4.4。

问题2

排管埋深不足的应对方案

(问题补充：地下室顶板覆土仅70-80cm，如何实现1.3米井深？)

答：无车区域埋深可降至0.5m（按电缆规范）。通车区域需加装保护板或改用厚壁钢管。覆土不足时强行降板易引发排水难题，建议优先选用奥仁格浅埋专用管。

问题3

强弱电排管共存规范

（问题补充：厂区强弱电缆均需排管，可否同沟敷设？）

答：强弱电管应分设道路两侧，交叉处按规范保持间距。参考图集05X101-2明确隔离要求。

问题4

混凝土排管定制化解决方案

（问题补充：混凝土排管非标井设计、排水及间距如何确定？）

答：

1、可设计异形井适应现场管线；

2、井内设排水泵或溢水孔自然渗透；

3、井间距建议50-70米；

4、非标井更契合实际需求；

5、混凝土排管施工参照GB50217-2007 P32 5.4.6条款。

4、电缆沟敷设的系统化设计

电缆沟需按电压等级分层架设，重点设计排水与防鼠系统。奥仁格复合材料盖板兼具承重与防盗功能，适合露天场景。

问题1

电缆沟启用阈值

答：根据《措施2009》：8根以下直埋，8-12根排管，12-18根电缆沟，18根以上隧道。实际需综合可靠性、维护成本选定。

问题2

沟内电缆载流量计算

答：

网友1：参照桥架载流量乘以0.96降容系数（考虑盖板影响）；

p>网友2：按GB/T 16895.15-2002梯架系数核算更精准。

问题3

高压电缆沟深度标准

p>答：深度由电缆层数决定，通常控制缆、低压缆、高压缆分层布置，层间距250-300mm。

问题4

母线槽入沟可行性

（问题补充：室外油浸变压器至地下配电室能否采用母线槽沿沟敷设？）

答：IP68等级密集型母线可敷设，但成本较高。性价比角度更推荐室内干式变压器方案。
