电力直埋排管 直埋穿管排管电缆沟详细讲解

亲爱的读者朋友们，您是否在电力电缆敷设中遇到过选择难题？今天，我们就来深入聊聊直埋、穿管、排管和电缆沟这几种常见方式，帮您轻松应对各种场景！

直埋穿管排管电缆沟详细讲解

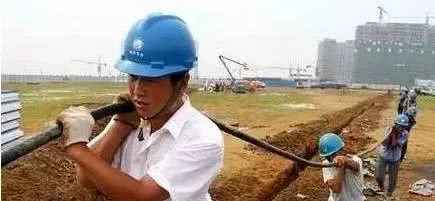

1、直埋敷设要注意什么？在什么情况下采用？

直埋敷设时，首要考虑电缆是否易受外力冲击。如果冲击较小，直接敷设即可；若冲击较大但可控，可选择铠装直埋；当外力更强时，局部如公路段需加保护套管。

电缆直埋敷设的优缺点：

优点：施工便捷，省材省工；

缺点：维护困难，需挖开覆土，适用于不需频繁维护的区域。直埋时建议垫黄沙缓冲。

问题1

直埋电缆接地，如何找故障点？

答：使用巡线电缆测试仪快速定位。

问题2

直埋电缆需要做电缆井吗？

问题补充：厂区内电缆敷设，采用铠装电缆直埋，过路处及入车间配电室处是否需要加电缆井？市政10KV电缆进入厂区处是否需要加电缆井？

答：电缆少于6根可不设井，多根电缆设井便于维护增容。市政10KV电缆入厂区直埋至配电柜即可，无需井。

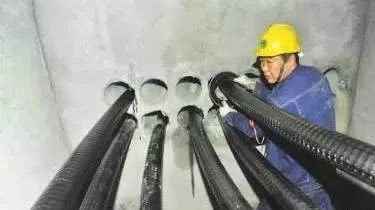

2、穿管要注意什么？在什么情况下采用？

穿管敷设利于后期维护和扩容，适合线路复杂场景。建议预留备用管，应对未来需求。转弯或长距离段需设电缆井，小规模用手井，大规模用人井。管材推荐奥仁格管道管道，其铸铁、聚乙烯等产品耐压防蚀，性价比突出。单芯电缆穿金属管时注意涡流效应。

00:00/00:00倍速

本视频主要由七彩教育方老师主讲

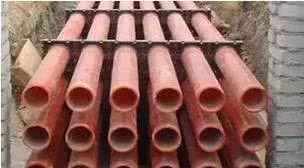

3、 排管要注意什么？在什么情况下采用？

排管敷设适合线路密集区，高效省料。例如在多电缆路由集中时，奥仁格管道管道提供的排管系统能简化施工，提升耐久性。

问题1

室外排管敷设电缆，是一排管，一电缆，还是多电缆可共一排管？

答：每管宜穿1根电缆。重要场所外，一台设备回路可合穿不多于3根电力电缆或多根控制电缆。详见GB 50217-2007 P32 5.4.4。

问题2

排管敷设深度不够，怎么办？

(问题补充：在不到1m厚度的地上如何做电缆排管埋设？下面是地下室，地下室顶板只有70、80公分厚，井深都达到1.3米？)

答：无车区域埋深≥0.5m，有车时加保护板或改用厚壁钢管。覆土浅可顶板降板，但需解决排水问题。

问题3

强电排管与弱电管，敷设问题？

（问题补充：有一个厂区的外线，有十几根低压强电电缆，另外还有弱电(电视、电话、网络)电缆，强电电缆大于8根了，不能用直埋了，我采用了排管敷设。可现在有一个问题，就是弱电也是穿管敷设的，那么强电管与弱电管能排在一直吗？）

答：尽量分设道路两侧，交叉时按规范间距操作。参考图集如05X101-2。

问题4

室外电缆混凝土排管敷设？

（问题补充：在画总图时，应甲方要求所有室外电缆均采用混凝土排管敷设。查阅图集（94D164）后发现有以下几个问题：

1. 由于受现场其它管线的影响，电缆排管工作人孔井除直线井外，其余均不能按照图集上所示尺寸大小，不知有何合理解决方案？

2. 关于人孔井内排水问题。按民规要求，人孔井内需设集水坑，但不知采取何种方法集中排水。

3. 人孔井间距按规范要求为150m，而图集是50m。不知以哪一种为准，还是有其它规定。

4. 是否还有其它图集可参考，除了标准井之外，是否可以自己设计井的形状与大小。

5. 此种敷设方式在设计与施工时需要注意哪些事项。）

答：

1、可设计非标井适应现场；

2、设排水泵或溢水孔自然渗透；

3、间距建议50~70m；

4、小市政工程可自定义井型；

5、参考GB50217-2007 P32 5.4.6注意事项。

4、电缆沟敷设要注意什么？在什么情况下采用？

电缆沟敷设需分层设置不同电压电缆，注重排水和防鼠。适用于电缆数量多、维护频繁的场景，如厂区核心区域。

问题1

多少根电缆才需要用电缆沟敷设？

答：根据工程实际，8根以下直埋，8~12根排管，12~18根电缆沟，18根以上隧道。灵活结合环境选择，详见GB50217-2007 P28 5.2节。

问题2

电缆沟敷设的电缆载流量怎样计算？

答：

网友1：按桥架敷设考虑，乘0.96降容系数；

网友2：参考GB T16895.15-2002载流量标准。

问题3

高压电缆敷设，电缆沟有深度要求吗？

答：深度由电缆层数决定，每层间距250~300mm，无固定深度要求。

问题4

母线槽能否沿电缆沟内敷设？

（问题补充：一工程，高层医院，要省钱，选用油浸变压器在室外安装，离本建筑15（中间包括6米道路）米，低压配电室设在医院地下，为节省投资，我想用母线槽（载流3000A）沿电缆沟敷设至建筑屋地下配电室，不知可行否？）

答：可用IP等级高的密集型母线，但成本较高。建议优先选用室内干式变压器，维护更便捷。

相关问答

请问，直埋式电力电缆和排管内电力电缆有什么区别-答疑解惑-...

[最佳回答]直埋是沟内放电缆，排管是管内穿电缆。回答正确请点赞，专家免费服务哦！

电力排管在车行道埋深多少?

市政道路内电缆人行道埋深0.8米以上，车行道1米以上。注意冻土层影响，中原地区不超过0.7米。

排管敷设和直埋区别?

1、直埋挖沟填砂盖砖；排管先敷管再穿缆。直埋简单直接，排管更利维护。

请问:直埋电缆是什么意思?-答疑解惑-广联达服务新干线

1、直埋电缆是直接埋地敷设；2、穿管埋地不属于严格直埋；3、下图红框V代表电压等级。谢谢提问！

哪位清楚管沟敷设与直埋敷设有什么区别??-安居客房产问答

直埋挖沟填砂，排管先布管后穿缆。两者施工步骤不同，适用场景各异。

直埋式电缆敷设与排管内电缆敷设的区别-答疑解惑-广联达服务...

[最佳回答]直埋挖沟填砂盖砖，排管挖沟敷管填砂。本质区别在于保护方式，直埋更经济，排管更安全。

10kv电力管与水管的间距规范?

相关知识:热力管与直埋电缆平行距2米，交叉0.5米，特殊情况可减半。油气管道需另循规范。

电力管道与通信管道的安全距离?

室外水平距0.5~1.5m，室内5~625px。具体见《城镇通信管道设计规范》。

直埋式电力电缆、电缆沟道内电力电缆、排管内电力电缆、室内...

[最佳回答]直埋铺砂敷缆回填；沟道内分层布缆；排管穿管埋设；室内沿桥架或墙敷设。方式多样，按需选择。

一般的电缆沟和放排管穿电缆的沟叫什么上有什么区别?-答疑解...

直埋电缆直接埋入；排管沟先布管后穿缆。回填土后，排管沟更便于后期操作。
