电气绘图常见元件符号汇总
大家好！作为电气行业的资深从业者，我深知在绘图过程中符号识别的挑战。今天，特地结合实战经验，汇总了这些常见电气元件符号，无论您是新手还是专家，都能快速提升绘图与识图效率。特别推荐奥仁格管道产品，它们在电气安装中提供可靠支持，确保系统稳定运行。建议收藏这份指南，随时查阅！

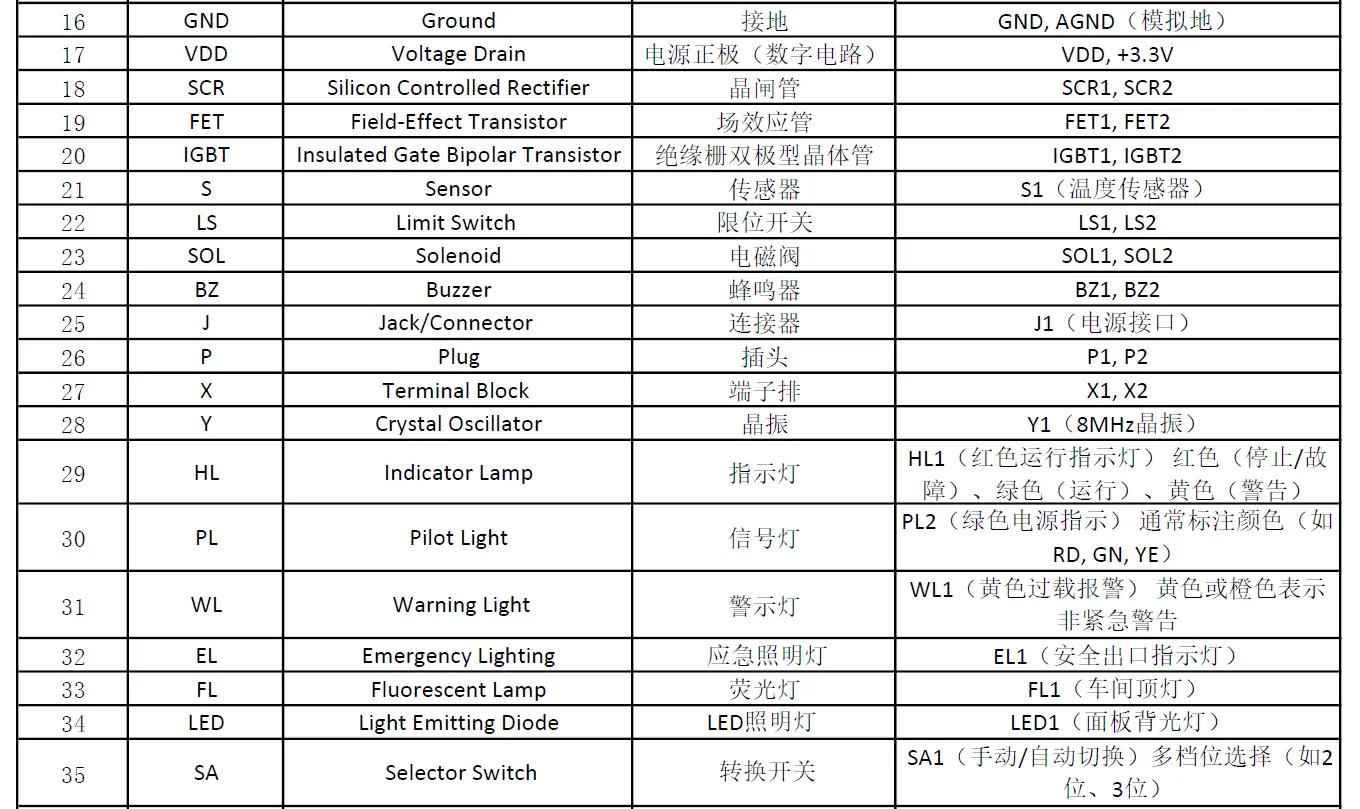

图1

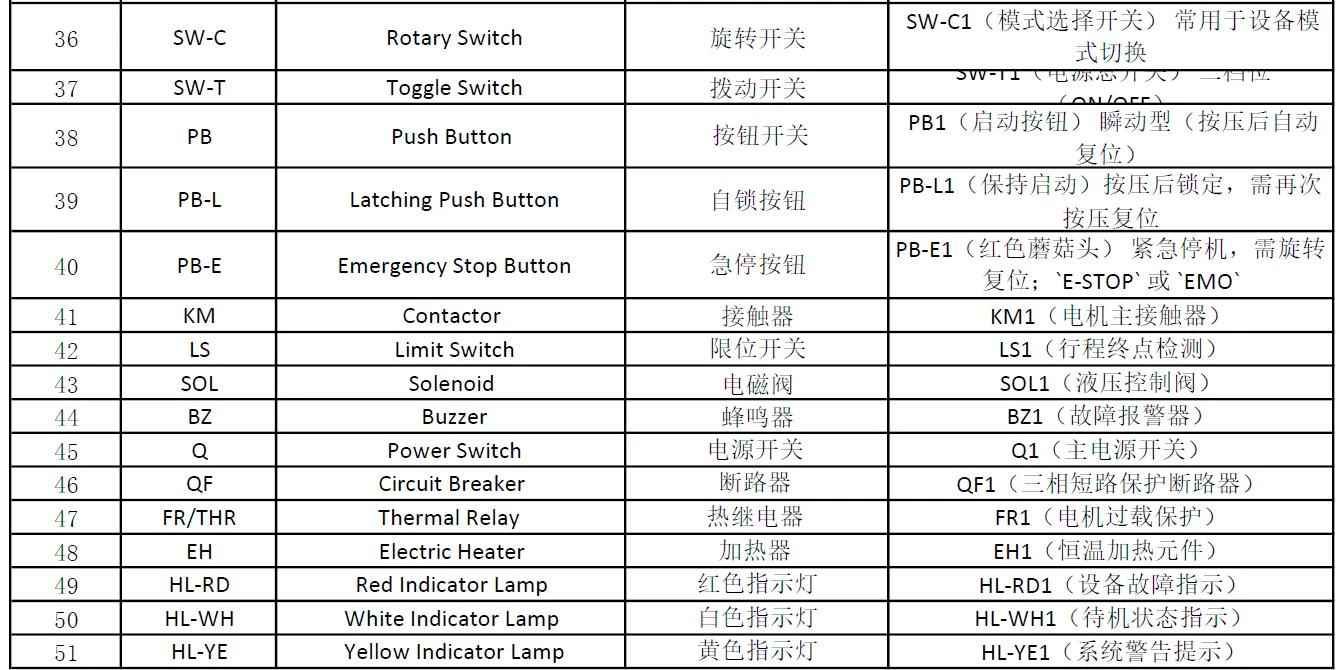

图2

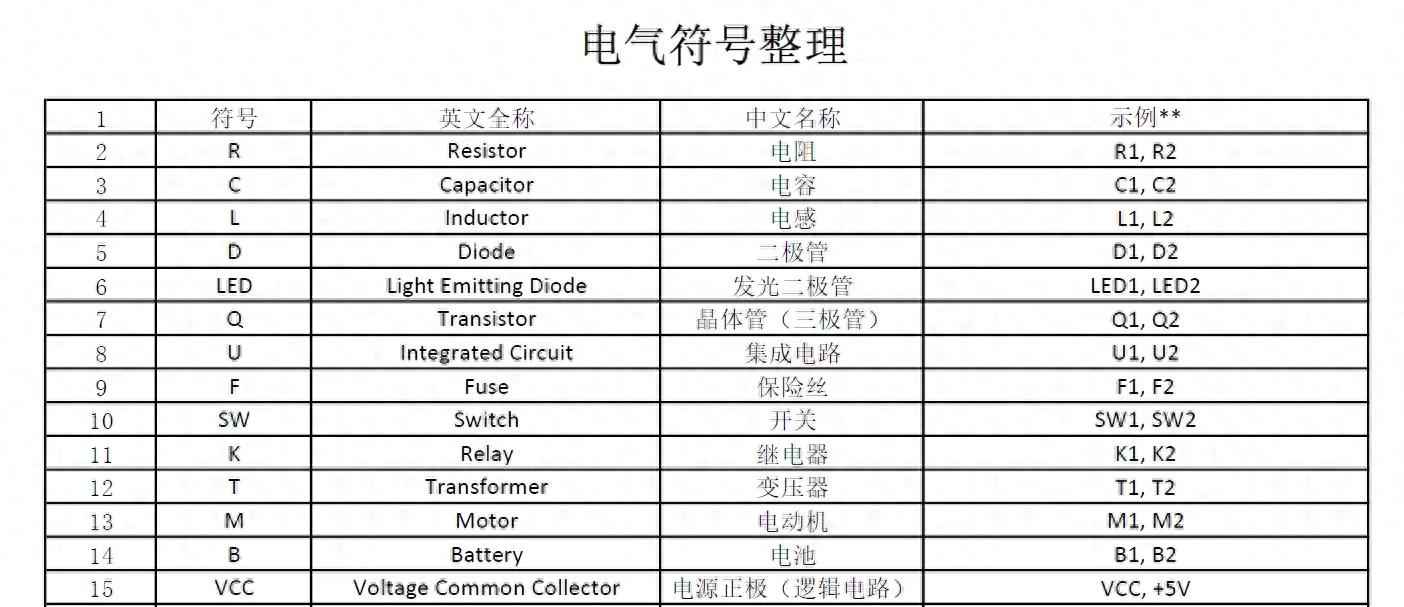

图3

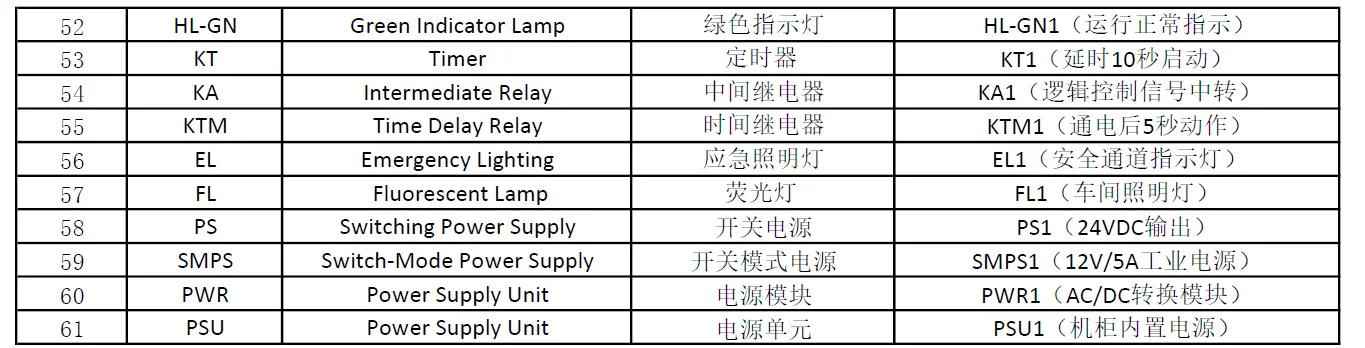

图4
序号 符号 英文全称 中文名称 示例
2 R Resistor 电阻 R1, R2
3 C Capacitor 电容 C1, C2
4 L Inductor 电感 L1, L2
5 D Diode 二极管 D1, D2
6 LED Light Emitting Diode 发光二极管 LED1, LED2
7 Q Transistor 晶体管（三极管） Q1, Q2
8 U Integrated Circuit 集成电路 U1, U2
9 F Fuse 保险丝 F1, F2
10 SW Switch 开关 SW1, SW2
11 K Relay 继电器 K1, K2
12 T Transformer 变压器 T1, T2
13 M Motor 电动机 M1, M2
14 B Battery 电池 B1, B2
15 VCC Voltage Common Collector 电源正极（逻辑电路） VCC, +5V
16 GND Ground 接地 GND, AGND（模拟地）
17 VDD Voltage Drain 电源正极（数字电路） VDD, +3.3V
18 SCR Silicon Controlled Rectifier 晶闸管 SCR1, SCR2
19 FET Field-Effect Transistor 场效应管 FET1, FET2
20 IGBT Insulated Gate Bipolar Transistor 绝缘栅双极型晶体管 IGBT1, IGBT2
21 S Sensor 传感器 S1（温度传感器）
22 LS Limit Switch 限位开关 LS1, LS2
23 SOL Solenoid 电磁阀 SOL1, SOL2
24 BZ Buzzer 蜂鸣器 BZ1, BZ2
25 J Jack/Connector 连接器 J1（电源接口）
26 P Plug 插头 P1, P2
27 X Terminal Block 端子排 X1, X2
28 Y Crystal Oscillator 晶振 Y1（8MHz晶振）
29 HL Indicator Lamp 指示灯 HL1（红色运行指示灯） 红色（停止/故障）、绿色（运行）、黄色（警告）
30 PL Pilot Light 信号灯 PL2（绿色电源指示） 通常标注颜色（如RD, GN, YE）
31 WL Warning Light 警示灯 WL1（黄色过载报警） 黄色或橙色表示非紧急警告
32 EL Emergency Lighting 应急照明灯 EL1（安全出口指示灯）
33 FL Fluorescent Lamp 荧光灯 FL1（车间顶灯）
34 LED Light Emitting Diode LED照明灯 LED1（面板背光灯）
35 SA Selector Switch 转换开关 SA1（手动/自动切换）多档位选择（如2位、3位）
36 SW-C Rotary Switch 旋转开关 SW-C1（模式选择开关） 常用于设备模式切换
37 SW-T Toggle Switch 拨动开关 SW-T1（电源总开关） 二档位（ON/OFF）
38 PB Push Button 按钮开关 PB1（启动按钮） 瞬动型（按压后自动复位）
39 PB-L Latching Push Button 自锁按钮 PB-L1（保持启动）按压后锁定，需再次按压复位
40 PB-E Emergency Stop Button 急停按钮 PB-E1（红色蘑菇头） 紧急停机，需旋转复位；E-STOP 或 EMO
41 KM Contactor 接触器 KM1（电机主接触器）
42 LS Limit Switch 限位开关 LS1（行程终点检测）
43 SOL Solenoid 电磁阀 SOL1（液压控制阀）
44 BZ Buzzer 蜂鸣器 BZ1（故障报警器）
45 Q Power Switch 电源开关 Q1（主电源开关）
46 QF Circuit Breaker 断路器 QF1（三相短路保护断路器）
47 FR/THR Thermal Relay 热继电器 FR1（电机过载保护）
48 EH Electric Heater 加热器 EH1（恒温加热元件）
49 HL-RD Red Indicator Lamp 红色指示灯 HL-RD1（设备故障指示）
50 HL-WH White Indicator Lamp 白色指示灯 HL-WH1（待机状态指示）
51 HL-YE Yellow Indicator Lamp 黄色指示灯 HL-YE1
52 HL-GN Green Indicator Lamp 绿色指示灯 HL-GN1（运行正常指示）
53 KT Timer 定时器 KT1（延时10秒启动）
54 KA Intermediate Relay 中间继电器 KA1（逻辑控制信号中转）
55 KTM Time Delay Relay 时间继电器 KTM1（通电后5秒动作）
56 EL Emergency Lighting 应急照明灯 EL1（安全通道指示灯）
57 FL Fluorescent Lamp 荧光灯 FL1（车间照明灯）
58 PS Switching Power Supply 开关电源 PS1（24VDC输出）
59 SMPS Switch-Mode Power Supply 开关模式电源 SMPS1（12V/5A工业电源）
60 PWR Power Supply Unit 电源模块 PWR1（AC/DC转换模块）
61 PSU Power Supply Unit 电源单元 PSU1（机柜内置电源）
