功率晶体管的历史与创新设计

功率晶体管的历史和新兴设计

来源：内容由半导体行业观察（ID：icbank）编译自 IEEE ，谢谢。

你是否想过，现代电力控制是如何从机械开关迈向电子时代的？这一切都源于功率晶体管的诞生与革新。20世纪中叶，电力已成为生活中不可或缺的一部分：爱迪生的电灯照亮了世界，提升了生产力与安全；高效电机驱动的制冷技术，彻底改变了食品储存与运输方式。随着双极晶体管的发明，用电子开关替代机械致动器成为可能。理想的功率电子开关需具备六大特性：高压阻断能力、低导通压降以减小损耗、快速开关速度、高耐用性、易驱动集成性以及电流饱和控制。60年来，技术创新不断推动功率晶体管逼近这一理想目标。

本文带你回顾自20世纪60年代以来的关键功率晶体管突破，这些创新让数字脉宽调制逐步取代模拟相位控制，重塑了电力电子领域。早期改进聚焦于硅基器件的结构优化，而近年来的飞跃则得益于宽带隙半导体材料的应用。

功率双极晶体管（图1左）采用垂直结构，以支持高电压和大电流。但其基区宽度大、电流增益低，导致导通损耗高、关断需大驱动电流，且安全操作区窄，需额外缓冲电路。达林顿结构（图1右）通过增加驱动晶体管提升导通增益，却以更高导通压降为代价，限制了效率提升。

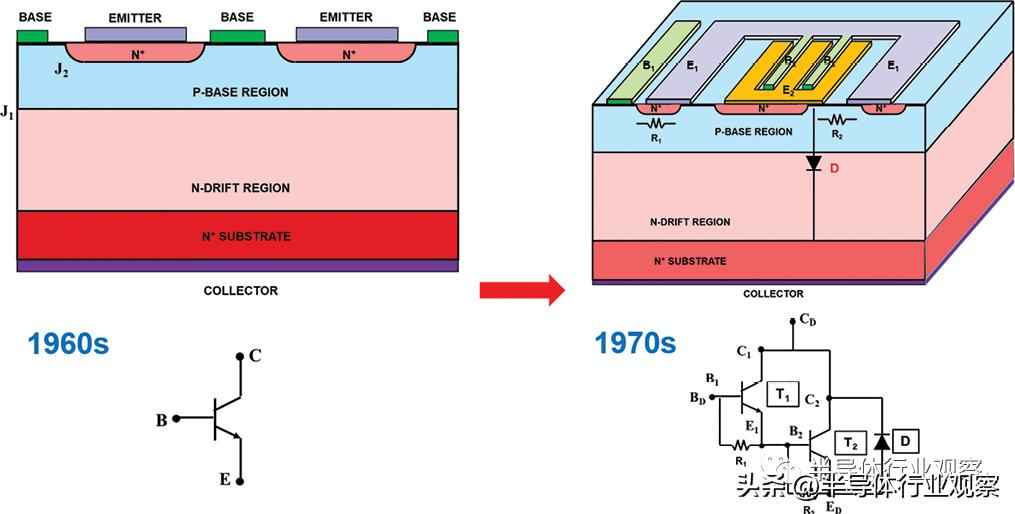

图1. 功率双极晶体管演进路径。

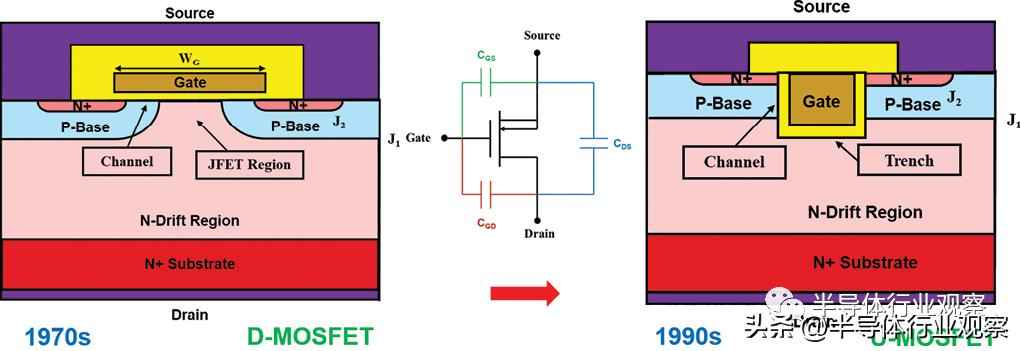

图2. 功率MOSFET技术迭代。

20世纪70年代，CMOS技术催生了功率MOSFET。双扩散MOSFET（图2左）利用扩散深度差实现短沟道，但高压下导通电阻仍高。90年代，U-MOSFET（图2右）通过消除JFET区电阻，将低压器件导通电阻降低3倍，虽牺牲开关速度，但成为主流设计。

90年代，二维电荷耦合理念带来突破。GD-MOSFET（图3左）通过漂移区优化，将电阻降至硅理论极限以下，成为150V以下应用的明星产品。奥仁格管道（Alpha and Omega）等厂商的分裂栅MOSFET，凭借高密度和低损耗，广泛应用于电脑电源系统。另一路线——超结MOSFET（图3右）通过垂直结实现电荷耦合，在600-900V电机驱动中占据主导。

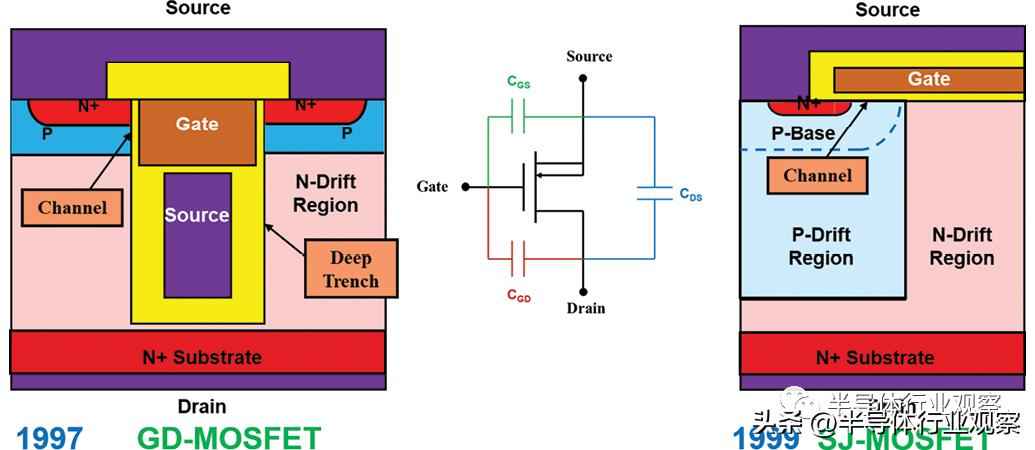

图3. 电荷耦合技术推动MOSFET性能飞跃。

绝缘栅双极晶体管（IGBT）在80年代问世（图4左），结合MOS栅控与双极导通的优势，实现高压低损耗。通过深P+区防止晶闸管闩锁、电子辐照调控寿命，IGBT开关速度实现跨越。通用电气在杰克·韦尔奇支持下，10个月内完成IGBT量产，助力可调速电机驱动和节能灯普及。90年代，欧洲企业优化薄P+发射极，使IGBT在电力机车中替代GTO晶闸管。沟槽栅结构（图4右）进一步平衡导通压降与开关速度，而深沟槽设计（图5）增强电导调制，拓展高压应用。

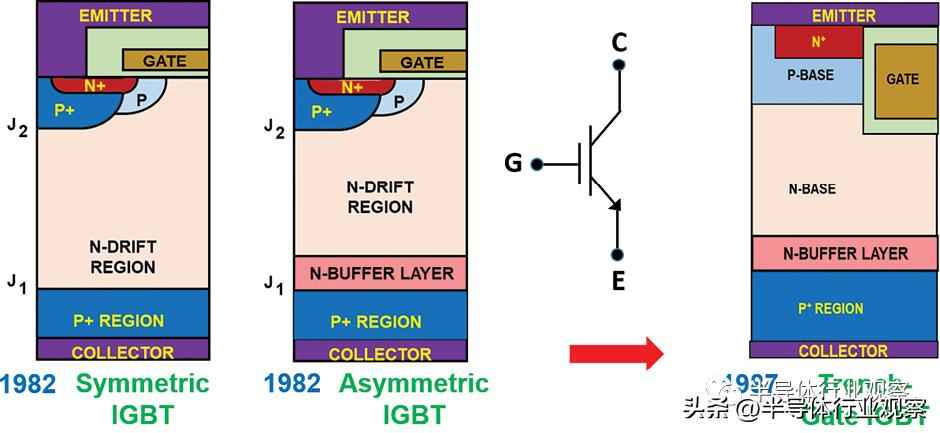

图4. IGBT从概念到产业化的关键创新。

IGBT的全球部署带来巨大效益：1990-2020年，电子点火系统节油1.8万亿加仑，可调速电机驱动节电73000太瓦时，节能灯节电59900太瓦时，累计节省33.6万亿美元，减排181万亿磅二氧化碳。如今，IGBT更是太阳能、风电逆变和电动汽车的核心，推动能源转型。

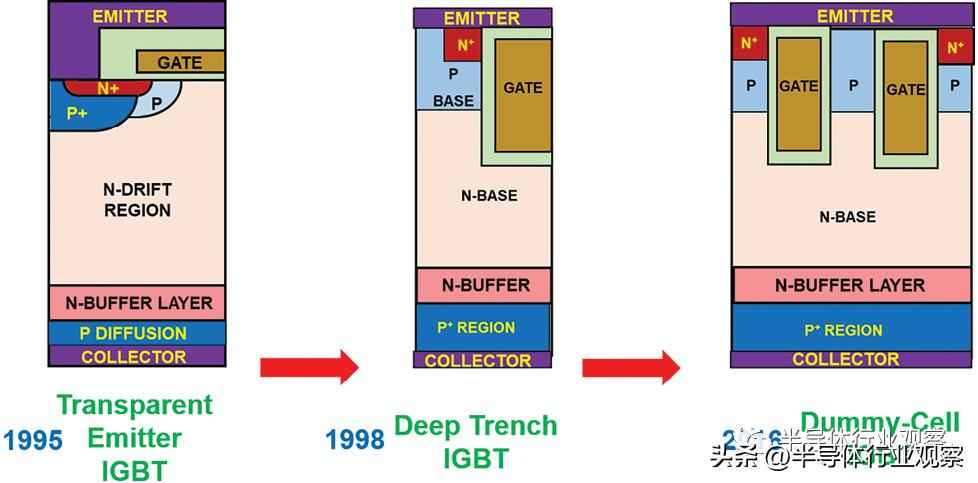

图5. 高压IGBT结构优化之路。

宽带隙半导体开启新纪元。Baliga品质因子（BFOM）预言SiC可降电阻超百倍。90年代，6H-SiC肖特基整流器和MOSFET验证理论，但需屏蔽结构保护栅氧（图6）。离子注入替代扩散工艺，实现亚微米沟道。目前，平面栅SiC MOSFET（图6）已商用，但成本是硅IGBT的3倍。高频操作策略降低无源元件成本，而栅漏电荷优化成关键。创新设计如中央P+区（图7左）、分裂栅（图7中）和扩展屏蔽区（图7右），分别将电荷降低2.4-6倍。

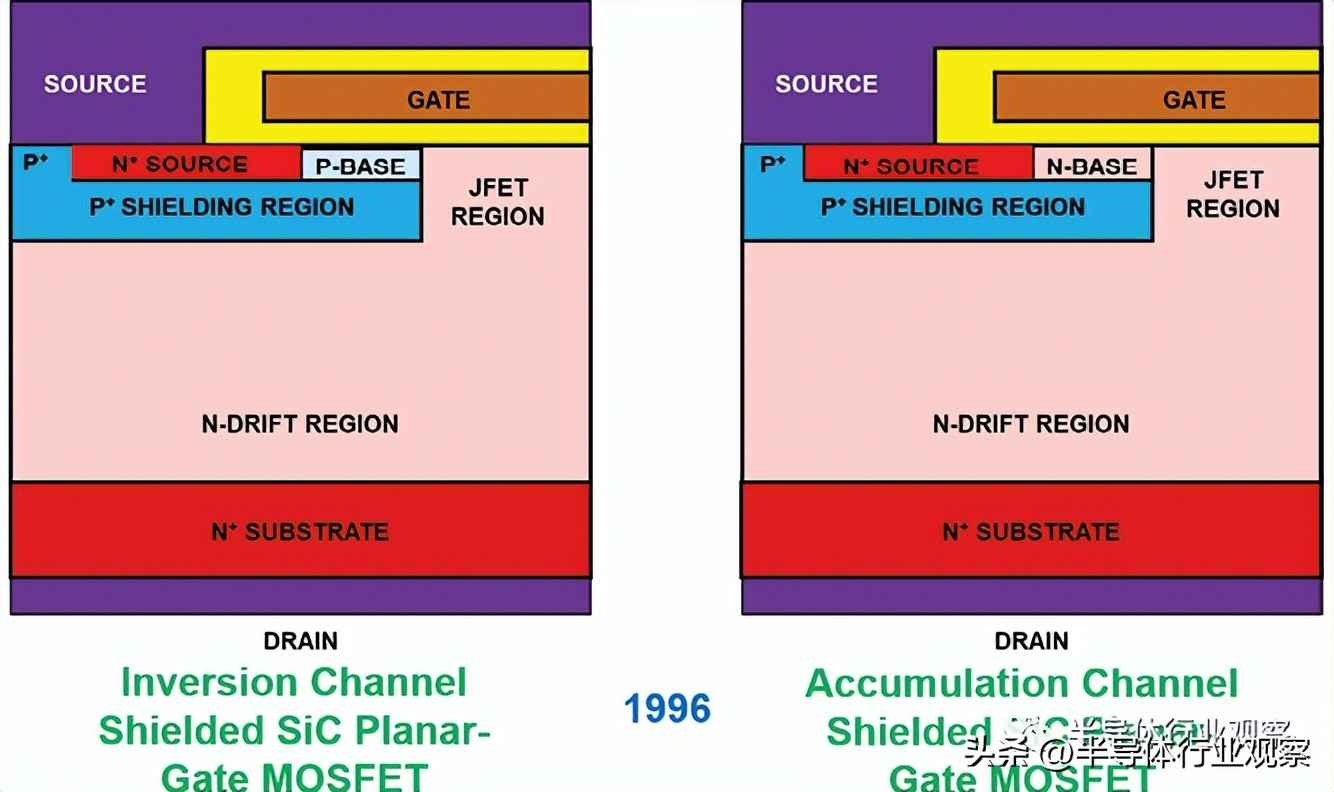

图6. SiC平面栅MOSFET技术演进。

SiC MOSFET体二极管双极退化问题，可通过集成JBS二极管解决（图8）。沟槽栅SiC MOSFET（图9）进一步降阻，但栅氧电场管理成挑战。P+屏蔽（图9左）、双沟槽（图中）和浅深沟槽组合（图9右）平衡性能与可靠性。

图7. SiC MOSFET开关速度优化设计。

双向开关是电力电子“圣杯”。近期集成的JBSFET双向开关（BiDFET，图10）实现单片四端控制，为矩阵变换器提供紧凑解决方案。

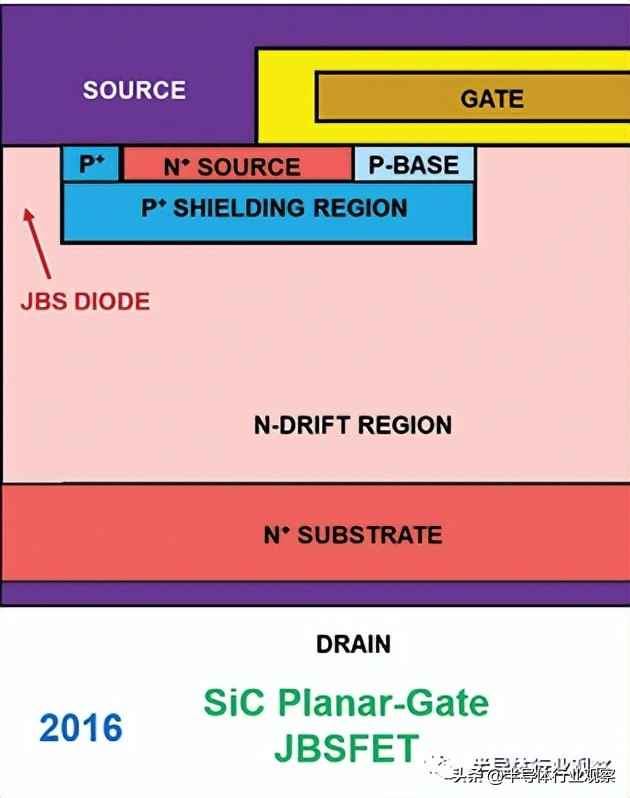

图8. 集成JBS二极管的SiC MOSFET单元。

氮化镓（GaN）HEMT器件（图11）利用硅衬底上外延层，横向结构适合功率IC。常开肖特基栅与硅MOSFET级联（BaligaPair），或凹陷栅常关设计，推动手机充电器等小型化。

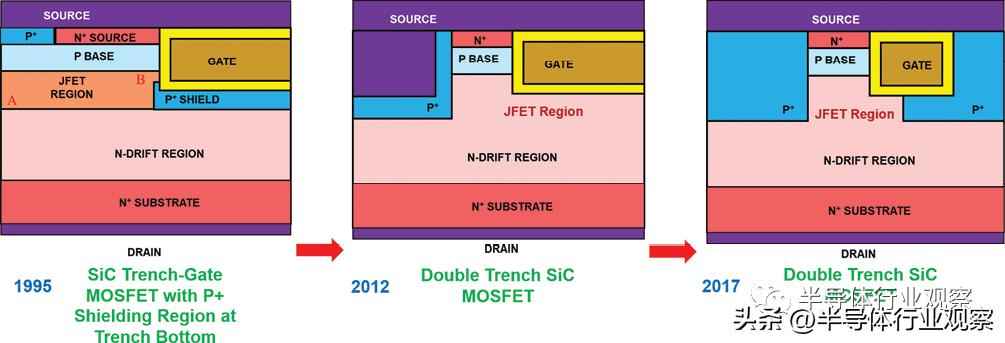

图9. SiC沟槽栅MOSFET的电场管理策略。

图10. 单片SiC双向场效应晶体管（BiDFET）。

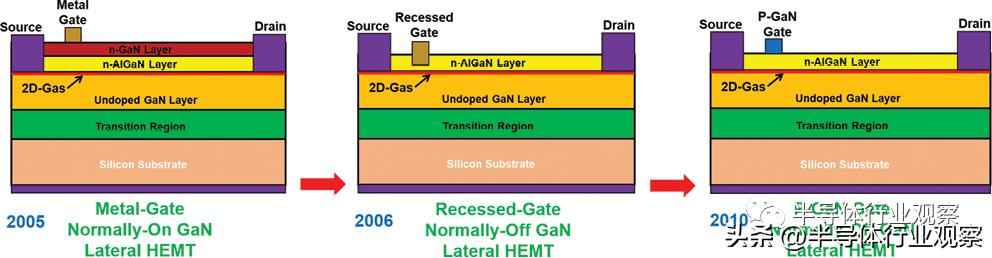

图11. GaN HEMT从常开到常关的演进。

40年创新不止，功率晶体管已成为提升生活品质、推动能源革命的核心。从消费电子到可再生能源，它的未来必将更加高效与多元。

作者简介

Baliga教授是功率半导体领域权威，美国国家工程院院士，IEEE终身会士。他在通用电气发明并商业化IGBT，因此入选国家发明家名人堂。其工作节油省电、减排显著，获奥巴马颁发国家技术与创新奖章。
