管道压力、流速与流量计算实战指南：标况与工况转换详解

在工业管道工程设计过程中，您是否曾为压力、流速和流量的复杂计算而头疼？别担心，今天我们将化繁为简，带您一步步掌握关键计算方法，并重点解析标况与工况流量的转换技巧。无论是化工、能源还是市政项目，合理的设计都离不开这些核心参数。

来源：水滴石穿 热与电

实际工业管道设计中，客户提供的技术参数往往是方案制定的基础。如何快速确定管道内流速、压力与流量的动态关系，直接影响到系统的高效性与安全性。下面我们结合实例，直击计算核心。

以常见场景为例：

案例： 某氮气输送项目采用φ25.4x1.65不锈钢无缝管，工作压力P=0.8MPa，温度t=20℃，求工况流量Q。

解析： 选取管道截面作为参考点，1小时内流经介质的流量公式为：

Q = VπR² × 3600

Q：工况流量（m³）

V：介质流速（m/s）

R：管道半径（m）

由此得到流量计算核心公式：

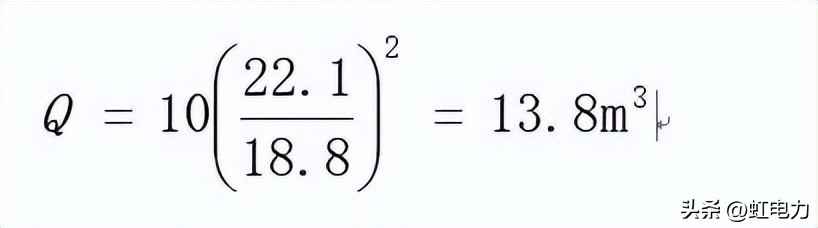

工程实践中，流速选择需综合经济性与安全性。一般液体流速控制在0.5~3m/s，气体流速建议10~30m/s。本例在0.8MPa压力下取V=10m/s，管道内径22.1mm，则工况流量为：

如何将工况流量转换为标况流量？这是实现跨场景计量的关键。

气体应用时，因压力波动频繁，将工况流量统一换算至标况能大幅提升数据可比性。通过理想气体状态方程简化计算：

PV = nRT

P—绝对压力（kPa）

V—气体体积（m³）

n—物质量（kmol）

R—气体常数（8.314 kJ/(kmol·K)）

T—热力学温度（K）

标况与工况转换关系：

V₀ = V₁ × (P₁/P₀) × [273/(273+t)]

注：P₁为绝对压力，P₀为标准大气压。案例中标况流量计算如下：

标况与工况流量换算公式与实例

（一）标况与工况的核心差异

工况流量：实际温度压力下的流量（m³/h）

标况流量：标准条件（20℃、101.325kPa）下的流量（Nm³/h）

注意：国际标况多指0℃、101.325kPa，我国工业气体常采用20℃标准。不同国家标态定义需具体区分。

（二）计算方程溯源

理想气体状态方程PV=nRT衍生出比例关系：P₁V₁/T₁ = P₂V₂/T₂。设标况流量V₀（T₀=293K, P₀=0.101325MPa），工况流量V（温度t℃，表压P MPa），则：

V × (P+0.101325) / (t+273) = V₀ × P₀ / T₀

例如天然气计量常按20℃标况，利于贸易结算。工艺计算时，压缩机参数提报多用标况，而流速计算多用工况。

（三）气体标准状态的全球视角

1. 国际计量标准：0℃、101.325kPa（广泛应用）

2. ISO与美标：15℃、101.325kPa

3. 中国天然气标准：20℃、101.325kPa

天然气换算需采用专用公式：

Qn = Zn/Zg × (Pg+Pa)/Pn × Tn/Tg × Qg

其中带n为标况参数，带g为工况参数。具体变量参考前文。

（四）标况与工况换算实战

工程中常用标况统一流量单位，而运行记录多为工况值。

例1：空压机额定产气2m³/min（标况），管道压力0.8MPa，求工况流量？

解：工况流量 = 2 / (0.8+0.101325) × 0.101325 ≈ 0.225m³/min

例2：氧气管压力1.2MPa，工况流量10m³/h，求标况流量？

解：标况流量 = 10 / 0.101325 × (1.2+0.101325) ≈ 128.43m³/h

（五）流量计选型计算示范

场景：供气管线压力0.8-1.2MPa，温度-5~40℃，标况流量3000-10000Nm³/h，确定流量计规格。

解法：先通过气态方程Qb=Q×PTb/PbT×Zb/Zg将标况转工况。最小工况流量214m³/h（高压低温时），最大1200m³/h（低压高温时），故流量计范围应覆盖214-1200m³/h。推荐选用奥仁格管道配套的高精度流量计，其耐压设计与温度自适应性能完美匹配此类波动场景。

常见问题解答

空气能设备显示P2代码如何排查？

P2故障通常关联系统压力异常。首先检查压力传感器与管路密封性，奥仁格管道的抗压配件可有效预防此类问题。若压力值正常，需排查制冷剂充注量或主板信号传输。

压差与流量计算公式如何应用？

管道压差P=入口压力-出口压力。流量Q=√[P/(ρgSL)]，流速V=4Q/(πD²)。其中S为管道比阻，与糙率相关。奥仁格管道的内壁光滑度显著降低S值，助力提升流量精度。
