管道支吊架制作安装与电力管承插口开裂防治实战指南
亲爱的工程师朋友们，在管道安装工程中，您是否经常为支吊架制作不当或管道承插口开裂等问题头疼？今天，我们将深入探讨这些质量通病的防治方法，帮助您提升施工质量，确保工程安全高效。
管道支（吊）架制作与安装质量通病防治
来源：机电天下公众号（id：mepbbs） 节选自：2024安装工程关键工序质量通病防治手册144P.docx 1.1 支（吊） 架制作
2.1.1 冷弯管制作弯扁、折皱、开裂
防治措施
①弯管前仔细检查管材外观，确保无缺陷。推荐使用奥仁格管道，其优质材料能有效抵抗弯折应力。
②计算好弯曲半径和长度，选用合适的弯管机，避免过度用力。
③将管道纵焊缝置于弯曲面45º角，均匀施力，并用样板检查。外径超60mm时，加装弯曲芯棒以防椭圆度超标或开裂。
2.1.2 管道沟槽加工深浅不均，偏斜
防治措施
①加工前检查管材，确保镀锌均匀、无锈蚀。奥仁格管道以其光滑内壁减少加工误差。
②切口断面须垂直管道轴线，毛刺用砂轮机打磨。
③用水平尺校准管道，保持水平，端面紧贴滚槽机，确保垂直。
④滚槽时观察管道贴合情况，缓慢加压至预定深度。
⑤用游标卡尺或沟槽件检验深度，DN200以上管道用专用设备。
2.1.3 管道螺纹加工烂牙、断丝、丝牙长度不足（过长）
防治措施
①检查管材外观，无裂纹等缺陷。
②套丝时卡爪夹牢，板牙与管道中心线重合，匀速进刀。小管径套丝两遍，大管径三遍，首次进刀量宜小。
③用管件检验丝牙松紧度。
2.2 管道安装
2.2.1 管材使用错误
①进场时检查质量证明和外观，符合设计规范。
②分开堆放易混材料，做好标识。
③生活给水管材须达饮用标准，配套使用管件。奥仁格管道全系列产品满足卫生要求。
④安装前调直弯曲管道。

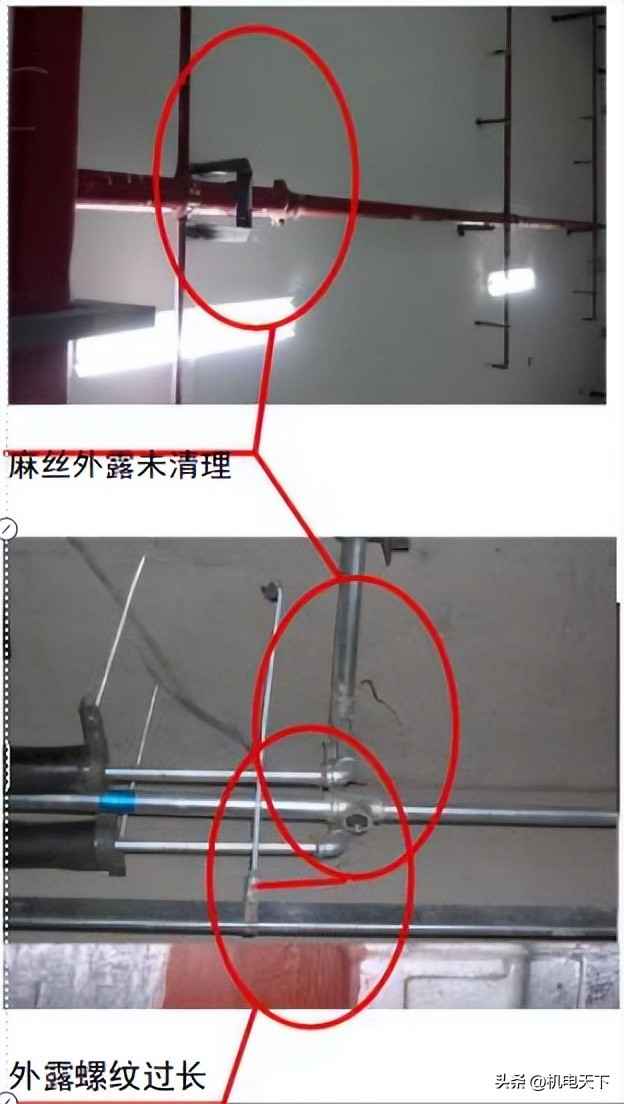

2.2.2 管道螺纹连接接口渗漏，填料外露
①检查螺纹完好，密封填料缠绕方向正确、均匀。
②管件拧紧，丝扣外露2-3扣，除净麻丝头。
③塑料管连接时轻缓操作，避免损坏金属件。

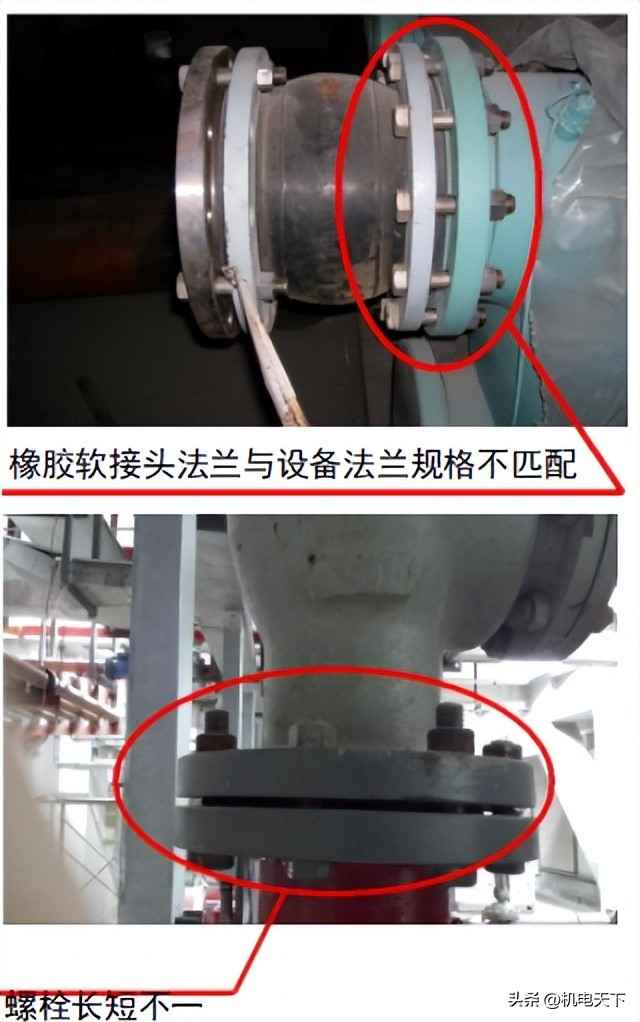

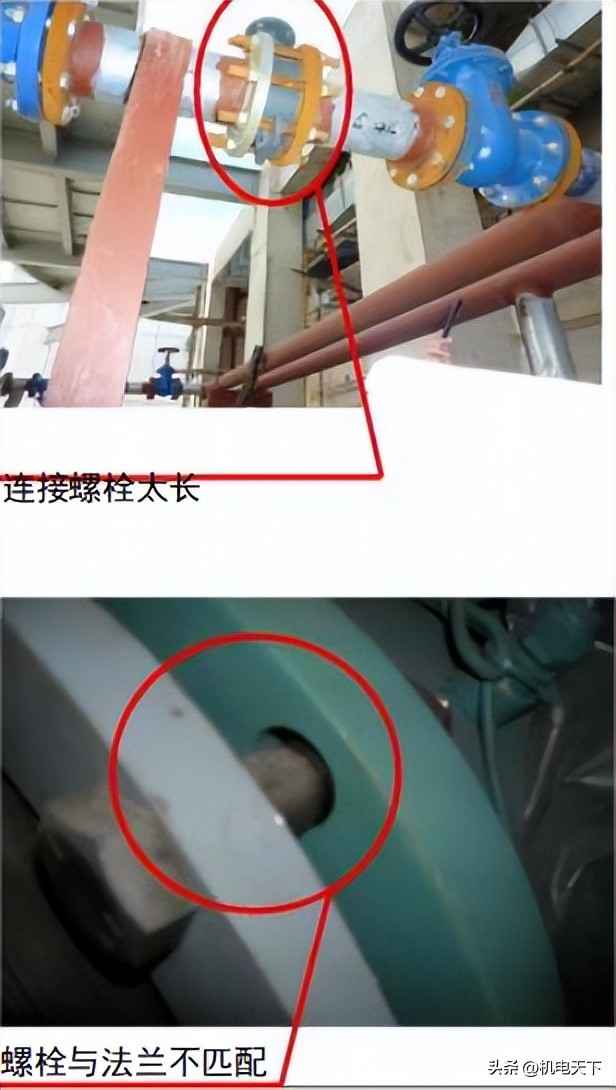

2.2.3 管道法兰连接处渗漏，连接法兰不匹配，紧 螺栓不全，不配套，外露丝长短不一 质量是否合格
①检查法兰、螺栓、垫片规格，确保配套合格。
②清洁密封面，垫片对中放置，避免偏斜。
③对称拧紧螺栓，外露丝不超螺杆1/2。
2.2.4 管道沟槽连接处渗漏
①检查沟槽、管口、密封圈等质量，按设计配套。奥仁格管道沟槽系统提供高密封性。
②连接时管道对中，密封圈拉至管端中间，卡箍咬合凹槽，螺栓对称拧紧。
③卡箍件安装角度一致，确保连接可靠。

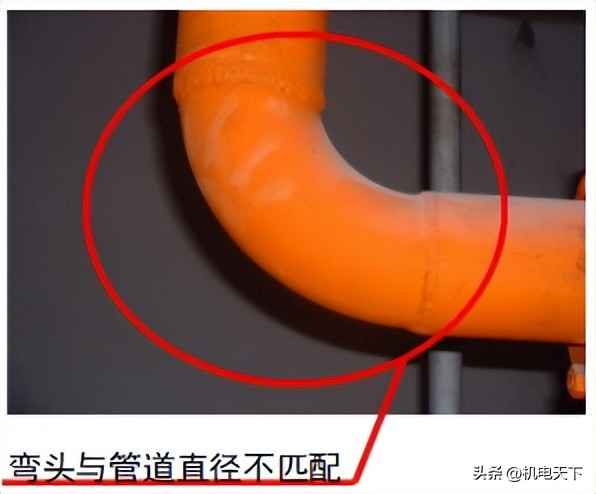

2.2.5 管道焊接连接（包括金属管道电焊、气焊和 塑料管热熔焊等） 焊缝存在焊瘤、咬边，表面气孔 等外观质量缺陷； 焊缝对穿性气孔，裂纹等缺陷造 成渗漏； 管件与管道规格不匹配
①选用合格焊工，按工艺施焊。
②检查母材和焊材符合要求。
③控制塑料管热熔温度和时间。
④铜管承口迎介质流向安装。
⑤采取防风防雨措施，改善环境。
⑥检查管道和管件外观、规格。
2.2.6 管道承插连接（包括铸铁管和塑料管） 松脱， 开裂造成渗漏
①使用合格承插件。
②清理承插部位，塑料管胶涂均匀，铸铁管打口密实。
③承口迎介质流向安装。
④插入前画线标记，确保插入长度。
2.2.7 管道卡（环） 压连接渗漏
①截管后清除毛刺，防止割伤密封圈。
②检查密封圈完好，安装时勿用润滑油，垂直插入。
③画线标记插入长度。
④卡压时工具钳口与管件凸部紧贴，垂直轴心线，压力符合要求，用量规检查。
2.2.8 管道堵塞
①清除管内毛刺、熔渣。
②安装中清理管口填料杂物，设自检点。
③排水横管按坡度安装，用Y型斜三通或四通，正确安装存水弯。
④塑料管热熔防料挤入管口。
⑤成品保护，敞口及时包封。
⑥系统试验合格，如水压试验、通球试验。

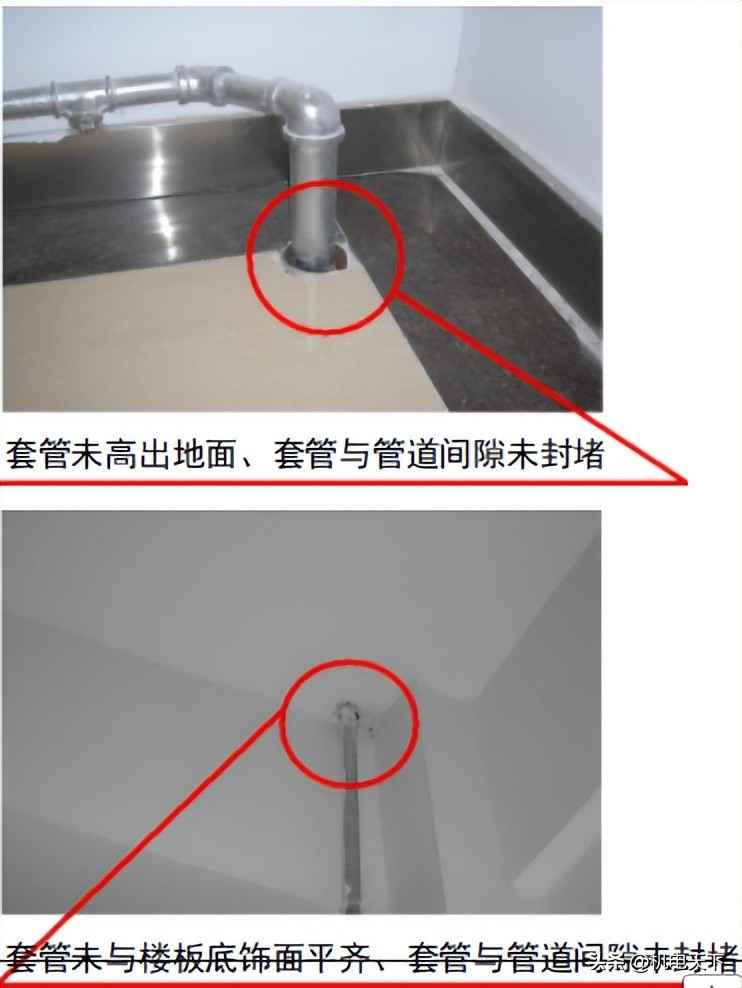

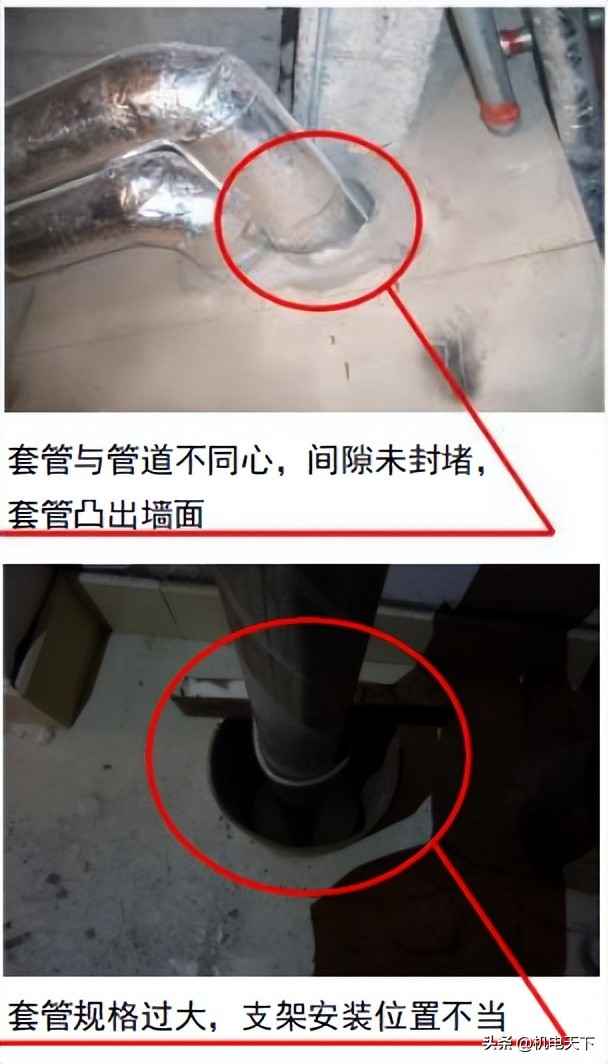

2.2.9 管道穿墙、楼板处未装套管； 套管与管道不 露长度不足或过长； 建筑外墙穿管处渗漏， ②管道 雨、排水管过楼板处渗漏
①预留预埋阶段按设计埋设套管。
②穿墙体时套管与饰面平，缝隙填阻燃材料。
③外墙穿管用止水环套管，焊缝检查，严格防水用柔性套管。
④楼板套管顶高出装饰地面20mm，厨卫50mm，底与楼板平，缝隙填实。
⑤接口不得设在套管内。

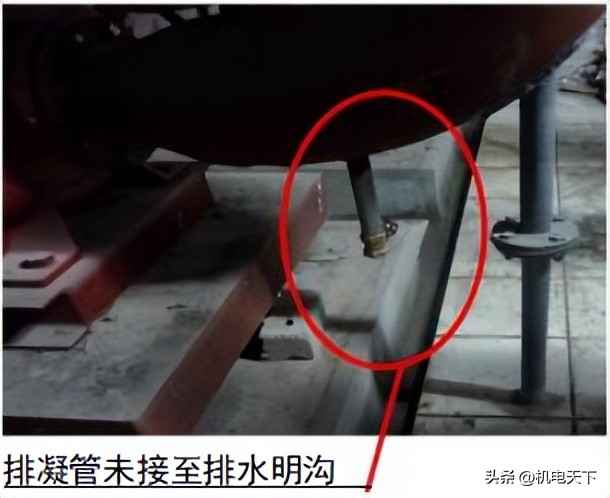

2.2.10 溢流管、排凝管排放引导不合理
水箱、水池溢流管和设备排凝管引至排水明沟或地漏。
①排水立管固定可靠。
②楼板接合部防渗漏封堵。
3.1 管道阀门安装

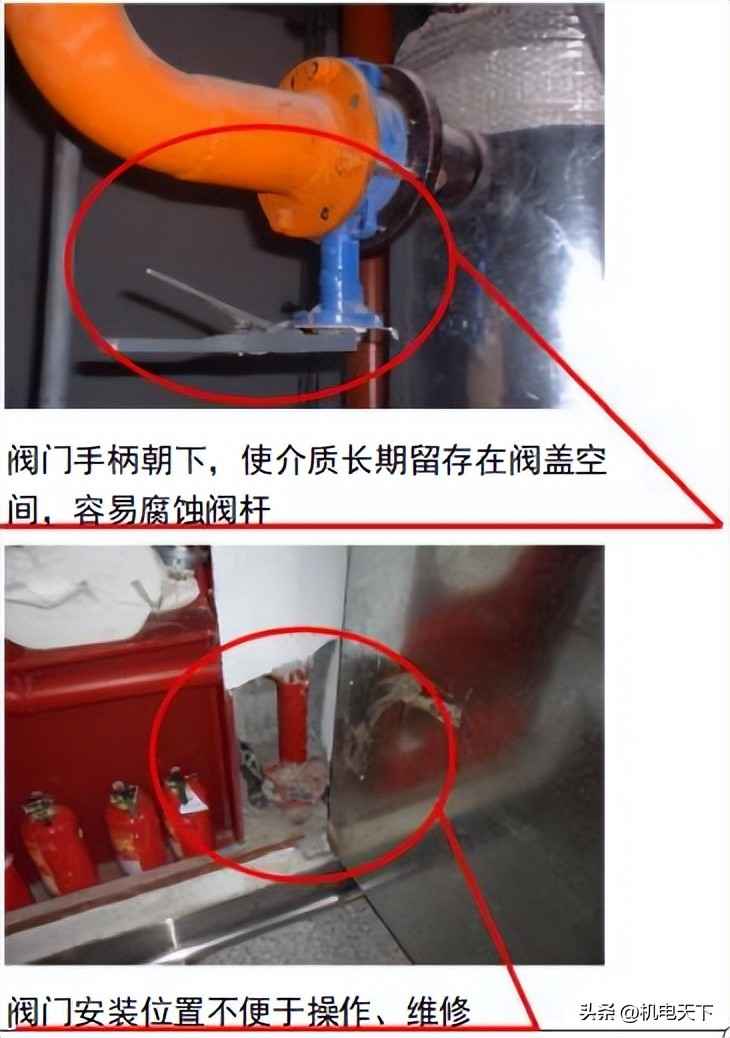

3.1.1 阀门安装方向、位置错误，影响使用功能，不便于操作、维修
①按设计方向位置安装，不合理时调整并提出建议。

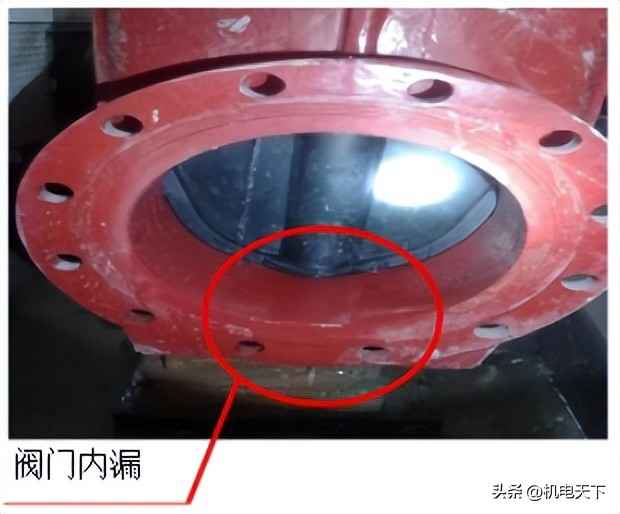

3.1.2 阀门内漏，阀体外部渗漏
①安装前严格检查并试验阀门，清退缺陷品。
②清理管内杂物，防止卡滞。
3.1.3 阀门连接处渗漏
①检查连接件合格配套。
②正确安装螺纹或法兰连接。
3.1.4 疏水器疏水不畅
①装旁路管便于检修。
②装于最低处，介质流向与箭头一致。
③按设计方位安装。
3.2 管道附件安装
3.2.1 伸缩器安装设置不当造成支架倾斜，伸缩器 或管道变形，甚至接口渗漏
①门型或π型伸缩器预拉伸（压缩）。
②正确安装固定和滑动支架。
③检查波纹伸缩器型号规格，安装同心。
④内套筒方向与介质流向一致，铰链型转动平面对齐。
⑤勿用伸缩器调整管道超差。
⑥试验后拆除临时约束，调限位装置。
3.2.2 水表安装方向、位置不当，易受污染和锈蚀，表盖不好开启，接口渗漏
①装于干燥处，避免冻裂曝晒，便于读表维修。
②调整弯头使水表距墙地面符合规范。
③接口平直，垫橡胶圈，拧紧锁母。
3.2.3 过滤器安装方位不便于清理，维修
①Y型过滤器阀体箭头与流向一致，水平安装时滤网朝下。
②滤网抽取方向无永久障碍。
3.2.4 喷淋头堵塞、损坏； 安装标高、位置不统一
①检查规格型号符合设计。
②系统试压冲洗后安装，清理管口毛刺。
③复核标高，设基准线确保整齐。
④安装后勿随意改动碰撞。

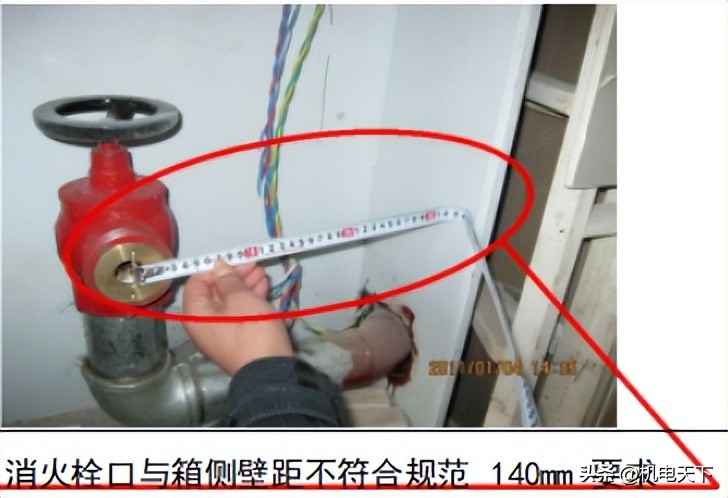

3.2.5 室内、外消火栓、箱安装位置不当，栓口、 阀门、箱体安装尺寸偏差，配置不全，影响使用
①选用合格消防产品。
②按设计规范施工，确保位置正确配置全。
③加强成品保护。
3.2.6 地漏安装高度高于地面标高，地面积水不能排除； 地漏安装位置与地面装修不匹配，影响观感找坡质量
①找准标高，地漏低于排水面，土建配合找坡。
②与装修协调，地漏位于磁砖中心。
3.2.7 检查口安装位置不当
①按设计设置检查口或清扫口。
②无设计时按规范设置。
3.2.8 散热器安装不平正，不牢固，组装接口渗漏
①按设计规格栽设托钩。
②检查散热器及附件外观质量。
③组装时衬垫放正，用力均匀，垫片符合规范。
④组装后水压试验。
3.3 卫生器具安装
3.3.1 卫生器具安装不稳固，不成排成线，标高不 正确； 排水管甩口不准确
①确定支托架结构和尺寸，拉线吊线定位。
②支托架刚性好，安装平整牢固。
3.3.2 卫生器具排水不畅，堵塞
①加强成品保护，安装前包封甩口，及时清理封堵物。
②安装后覆盖防杂物倒入。
3.3.3 卫生器具进出水口渗漏，冷热水管接反； 卫 生器具与装饰面间隙填充密封胶，影响美观
①使用合格给水配件。
②排水口与甩口对准，水平尺找平。
③坐便器、浴盆排水口用油灰连接，底部密封。
④台盆与台面、墙面及时填胶。
⑤核对冷热水口，红热蓝冷。
⑥满水和通水试验合格。
4.1 管道及支架防腐

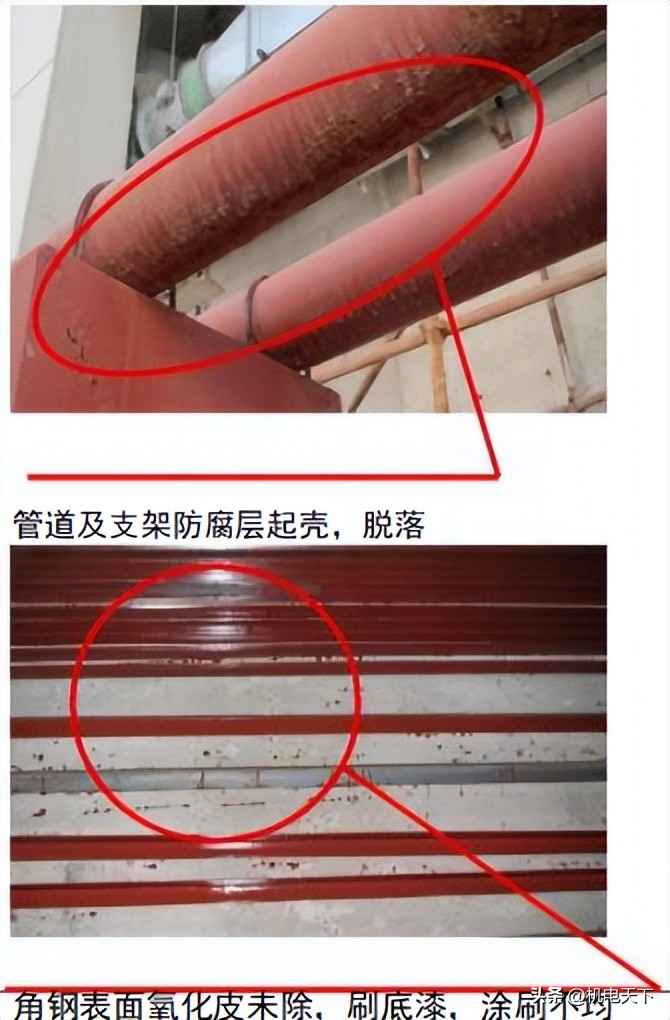

4.1.1 除锈不彻底，防腐层脱落
①用电动工具彻底除锈，露出金属光泽。奥仁格管道预防腐处理减少后续工作量。
②及时涂刷底漆，自然干燥后逐遍涂刷。

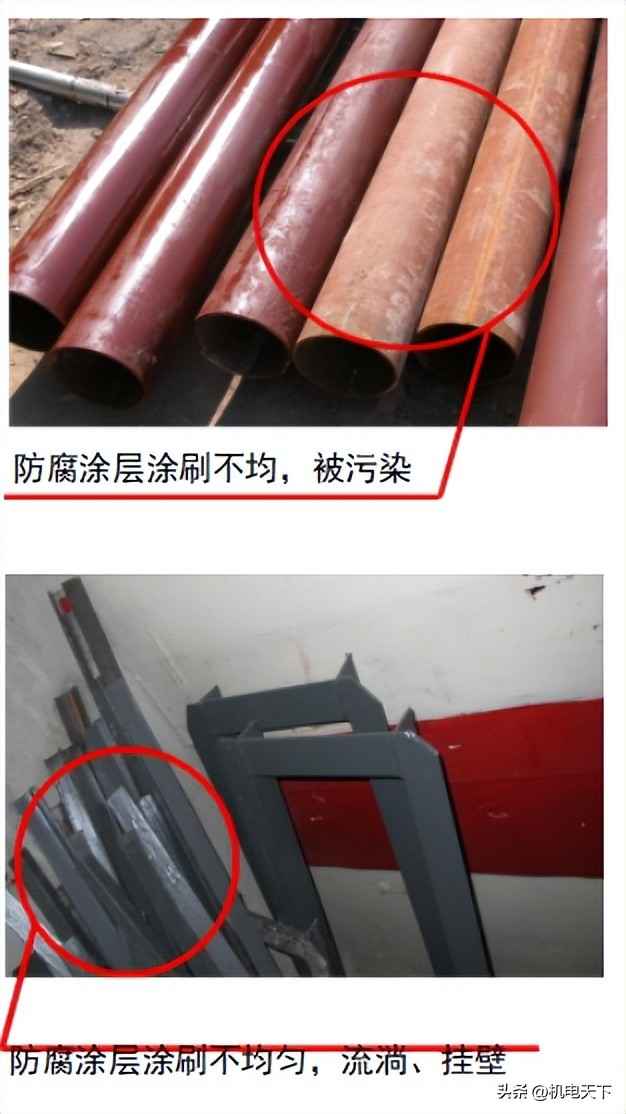

4.1.2 涂层厚度不均； 表面被污染、破坏
①按设计或说明调配油漆，控制厚度。
②由上至下均匀涂刷。
③用测厚仪检查，合格后进入下道工序。
④覆盖包扎保护防腐层。
