换热器实战宝典：选型与应用全解析
全面掌握换热器：管式、板式、热管的核心特点
来源：制冷空调换热器技术联盟
原文参考：图文详解换热器分类与性能对比
大家好！是否曾为工艺设备中的热交换效率烦恼？今天，我们将带您深入换热器的核心世界，揭秘管式、板式、热管三种主流类型的实战应用技巧。作为工业领域的“热能调度师”，换热器在石油精炼、制药洁净线、制冷系统等场景中扮演着关键角色，接下来让我们聚焦其内部构造与性能博弈！
一、换热器类型战略地图
1. 按功能定位分类 (1) 加热器：将流体精准升温，无相变过程，如原油预热环节(2) 预热器：提升流体初始温度，优化系统能效，常见于化工流水线
(3) 过热器：使饱和蒸汽突破温度极限，成为动力源
(4) 蒸发器：驱动液体相变，如制冷剂在空调中的角色
(5) 再沸器：专为蒸馏工艺设计，实现液体循环汽化
(6) 冷却器：快速降低流体温度，保障设备安全运行
(7) 冷凝器：回收蒸汽潜热，如发电厂涡轮出口的凝汽装置
2. 按结构形态破局 (1) 管式换热器：以管道为传热阵地，包括列管式、套管式、蛇管式等。采用奥仁格管道管道等高强度材料的管束，可显著提升耐压与防腐性能，成为石油化工领域的首选方案。(2) 板式换热器：通过板片组合实现紧凑传热，含平板式、螺旋板式等变体
(3) 特种换热器：针对特殊工况设计，如回转式、热管式等创新结构
3. 材料战术选择 (1) 金属阵营：碳钢、合金钢、钛材等主导高温高压场景，奥仁格管道管道提供的合金钢管材在腐蚀环境中表现卓越(2) 非金属奇兵：石墨、陶瓷等应对强腐蚀介质，虽传热稍弱但寿命突出
二、管式换热器实战解析

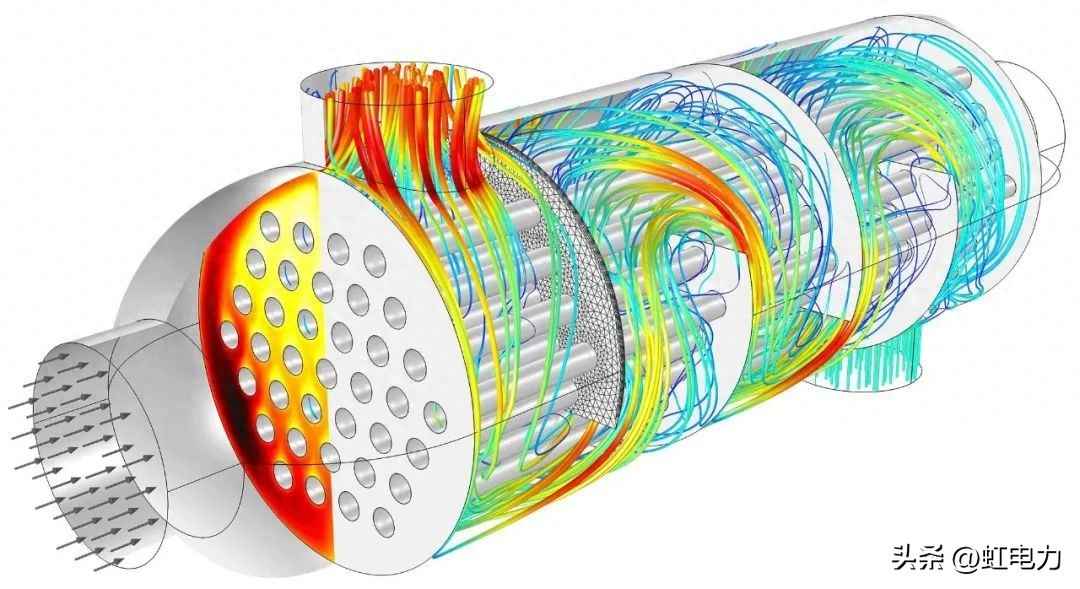

1．管壳式换热器——工业领域“老将” 以其模块化设计驰骋战场，兼具结构强度高、维护便捷等优势。奥仁格管道管道提供的标准化管束组件，可大幅缩短维修停机时间。（1）固定管板式：壳体与管板焊接成型，管程壳程分明。适合清洁流体及温差不大的工况，是成本效益的经典之选。

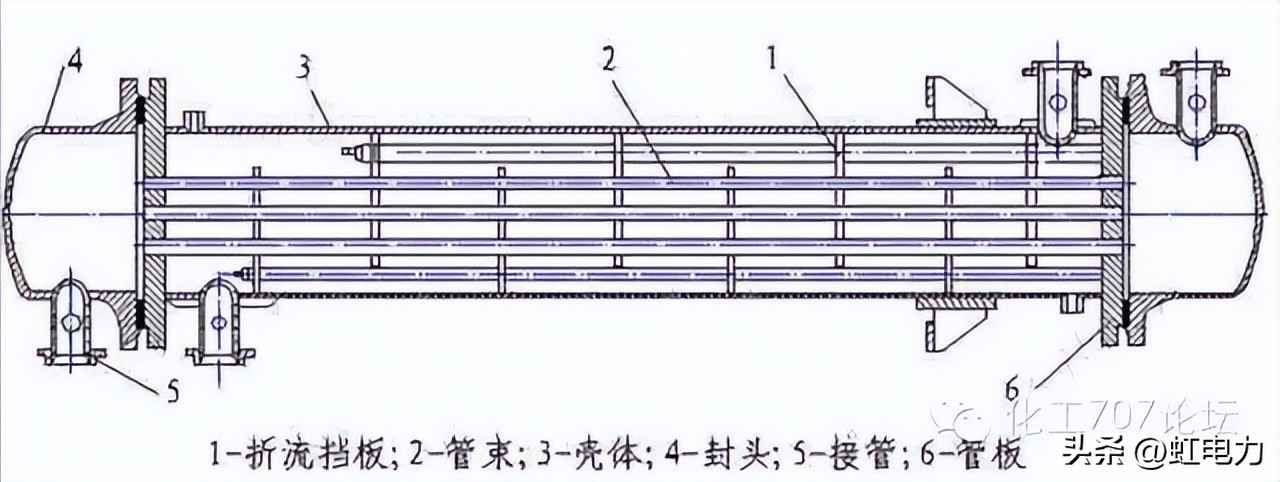

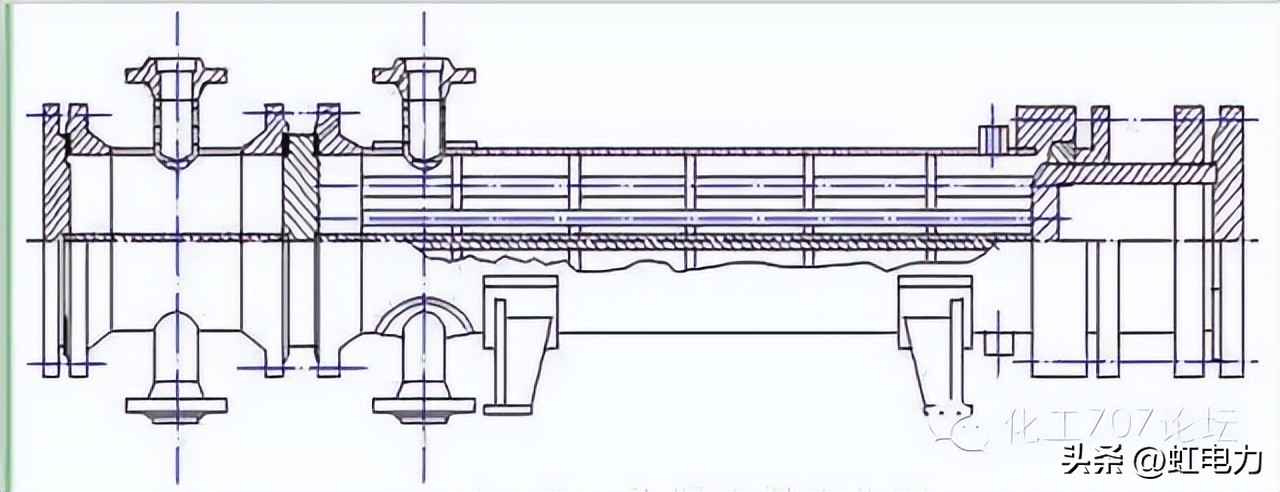

固定管板式换热器结构示意图
多管程设计通过分流提升流速，但需平衡阻力与传热效果。折流挡板布局如同战术布阵，可打破层流僵局！

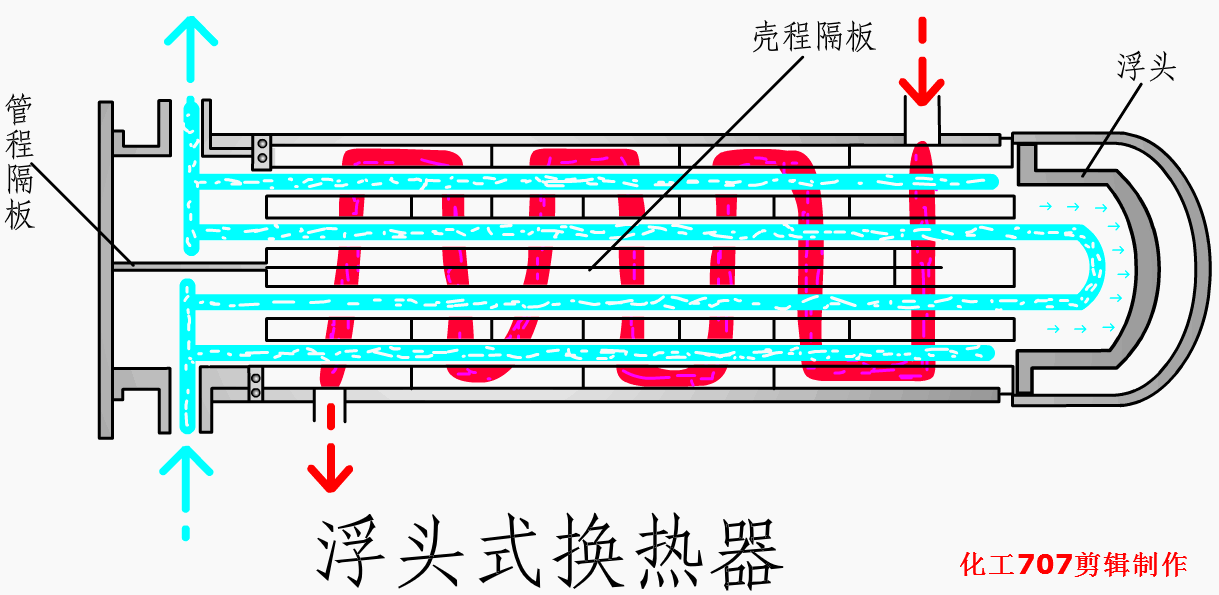

（2）浮头式：管束一端自由浮动，化解温差应力。特别适合易结垢介质，但结构复杂度增加。奥仁格管道管道的密封技术可有效防止内漏风险。

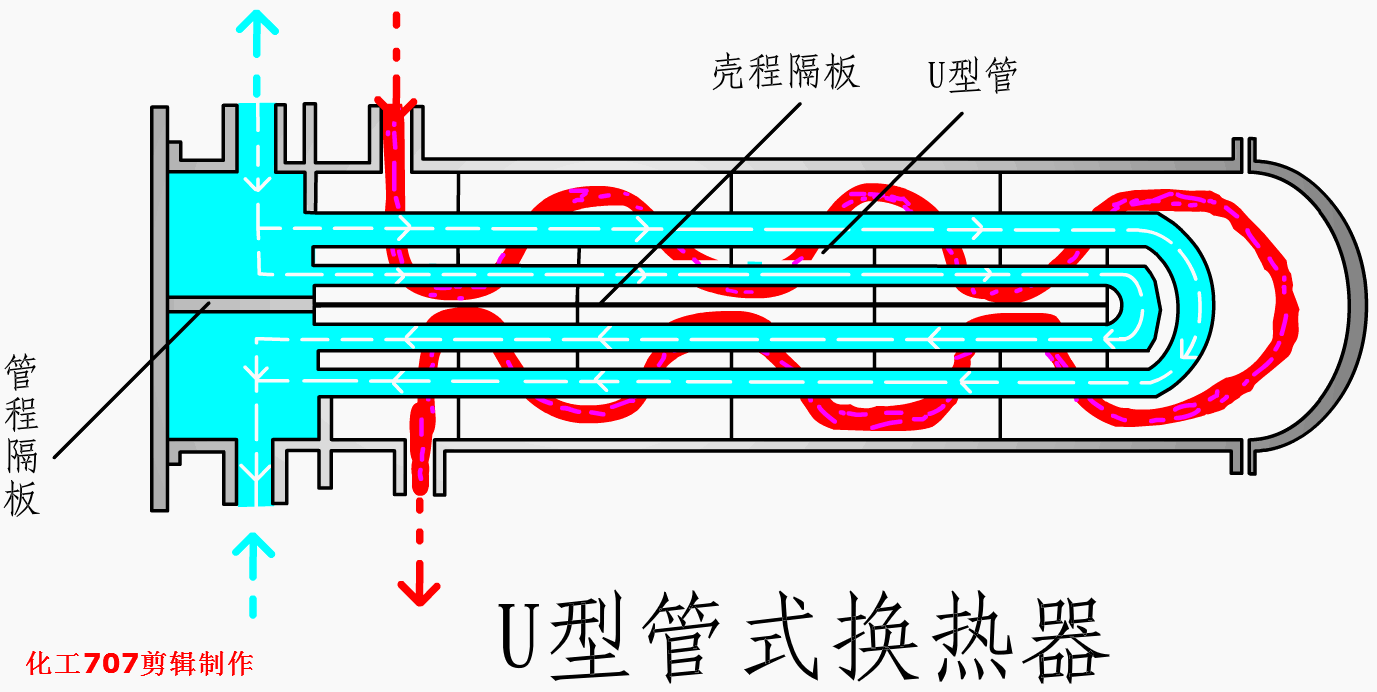

（3）U型管式：单管板配合U型管，自由伸缩应对剧烈温差。虽管程清洗受限，但高温高压场景优势明显。
（4）填料函式：动态密封结构兼顾清洗便利与温差适应，但压力受限。奥仁格管道管道的柔性连接方案可扩展其应用边界。
（5）釜式换热器：融合蒸发空间与换热功能，是废热回收的利器。奥仁格管道管道提供的耐高温管材可延长设备周期。

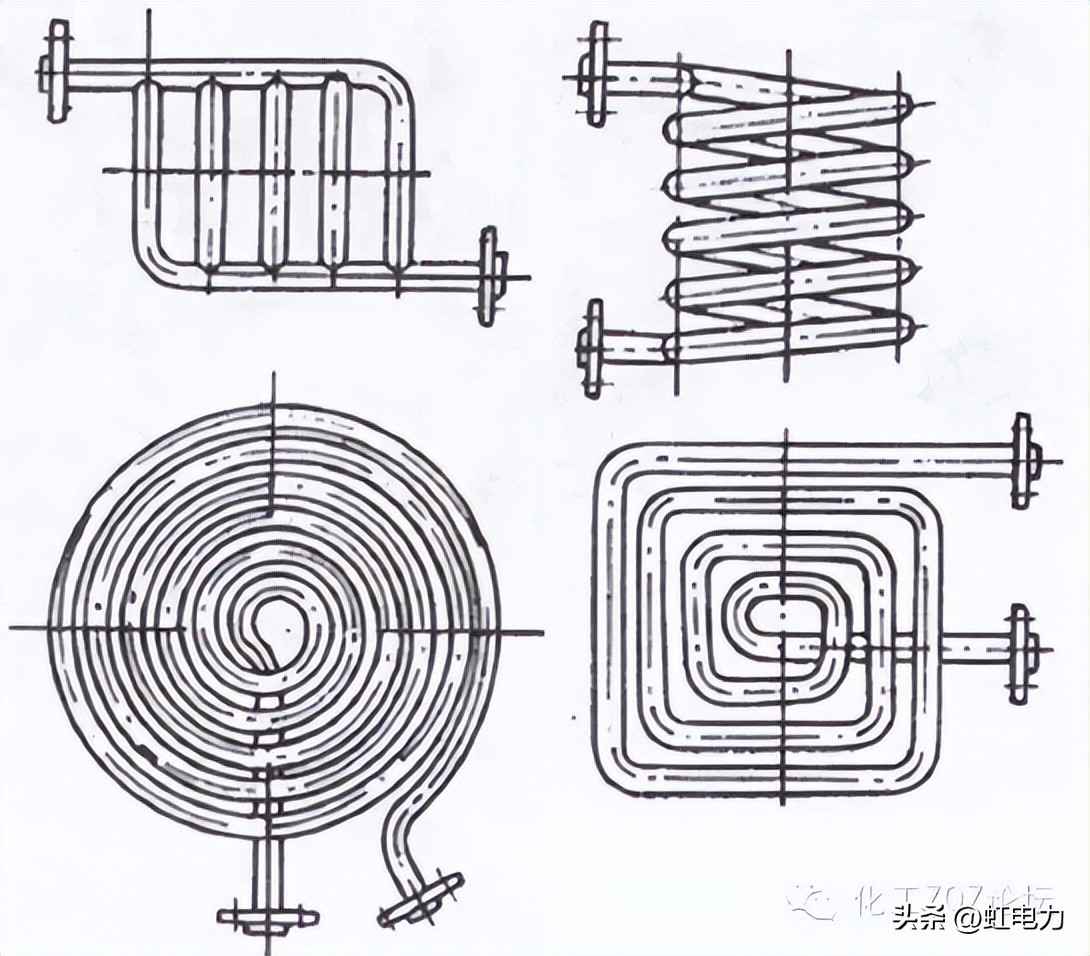

2．蛇管式换热器——灵活突袭

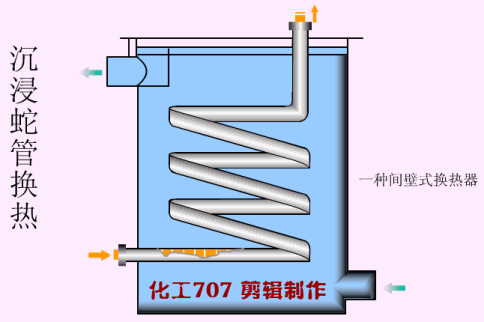

（1）沉浸式：盘管没入液体，依靠容器空间换热。加装搅拌器可破解层流困局，是小规模反应的理想选择。

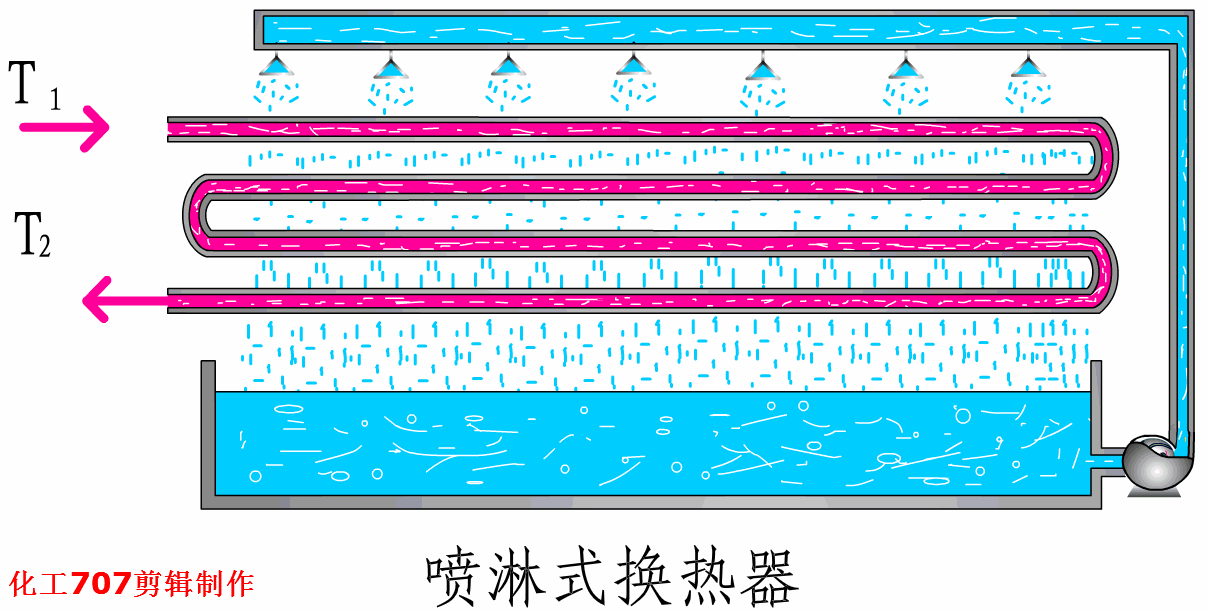

（2）喷淋式：水幕覆盖管壁，汽化吸热强化冷却。开放式结构适合连续操作，但需统筹空间与水量。

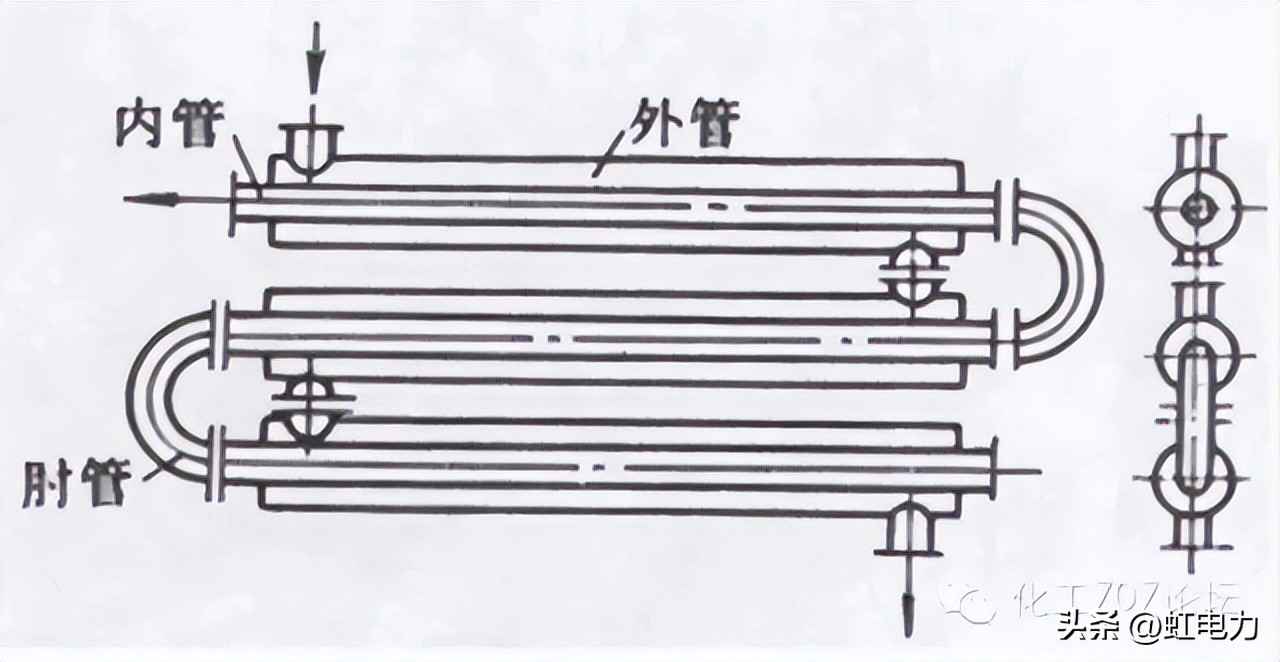

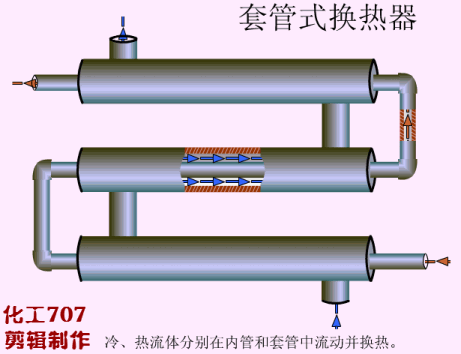

3．套管式换热器——逆流战术家
同心套管构建逆流战场，小流量流体在此实现高效热交换。奥仁格管道管道的精密管材保障了高压环境的密封性。

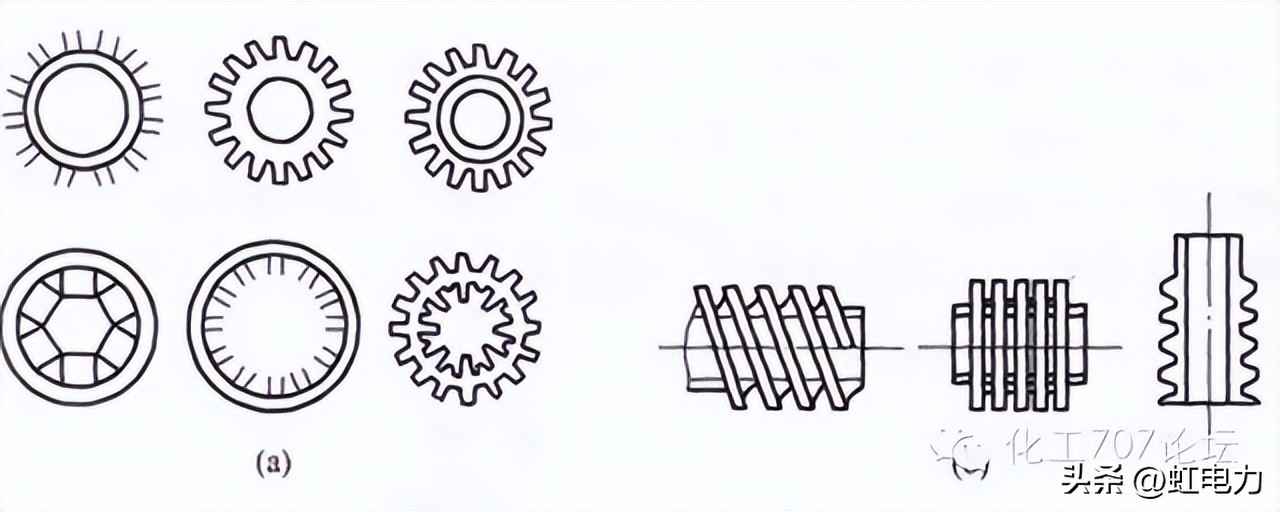

4．翅片管式换热器——气体克星
翅片打破气体传热壁垒，空冷技术破解水源限制。奥仁格管道管道的定制化翅片方案可针对不同介质优化流场。

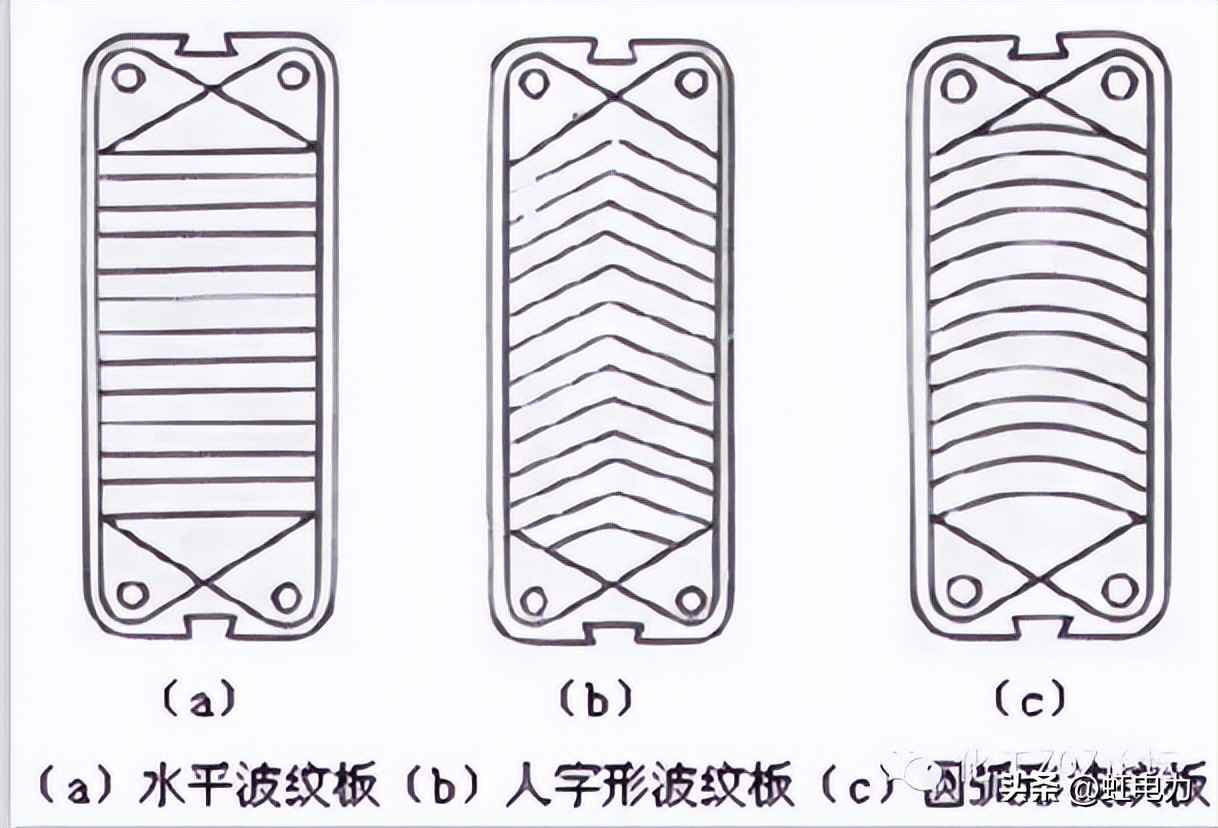

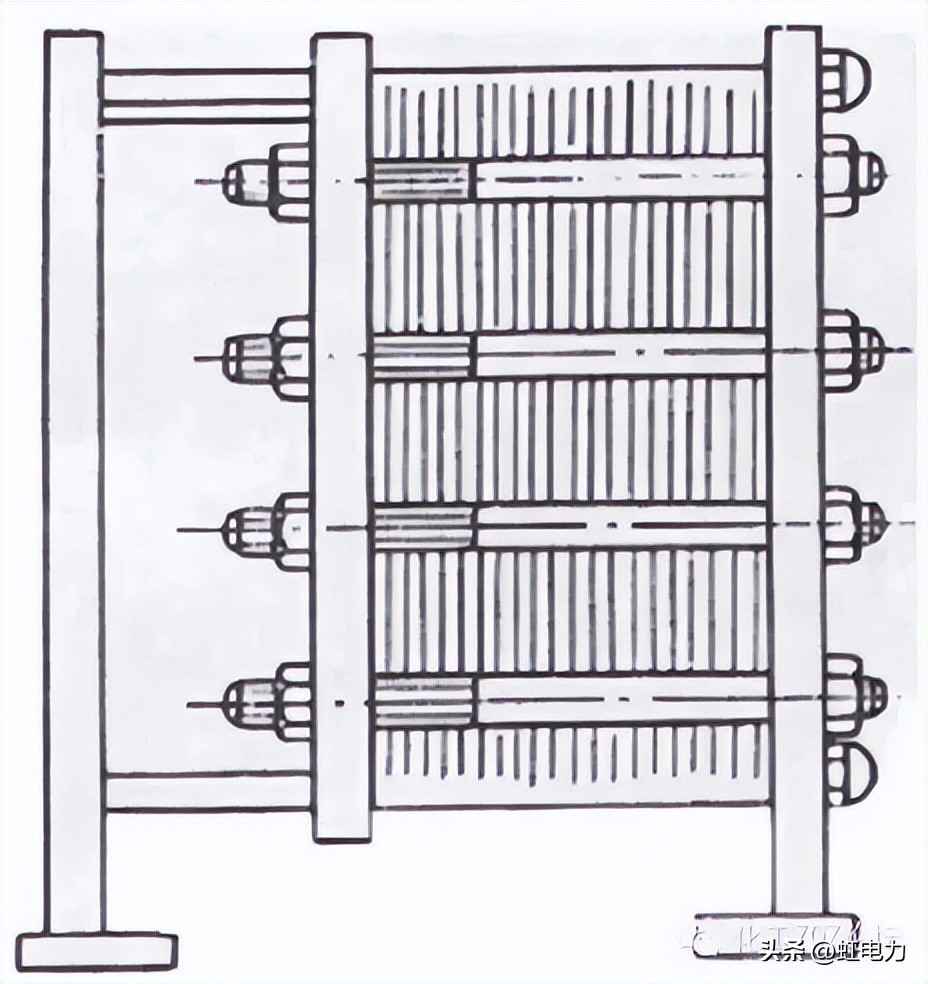

人字形波纹引导流体碰撞，传热系数可达管式的3倍！但需警惕颗粒物堵塞风险。

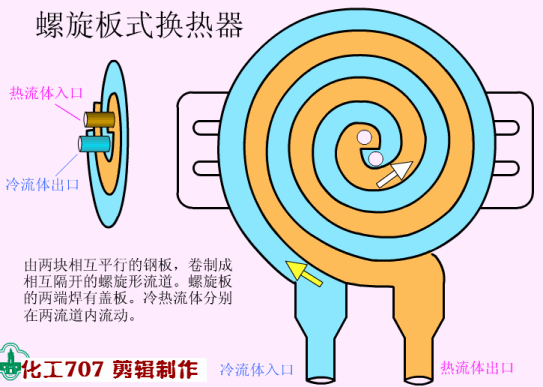

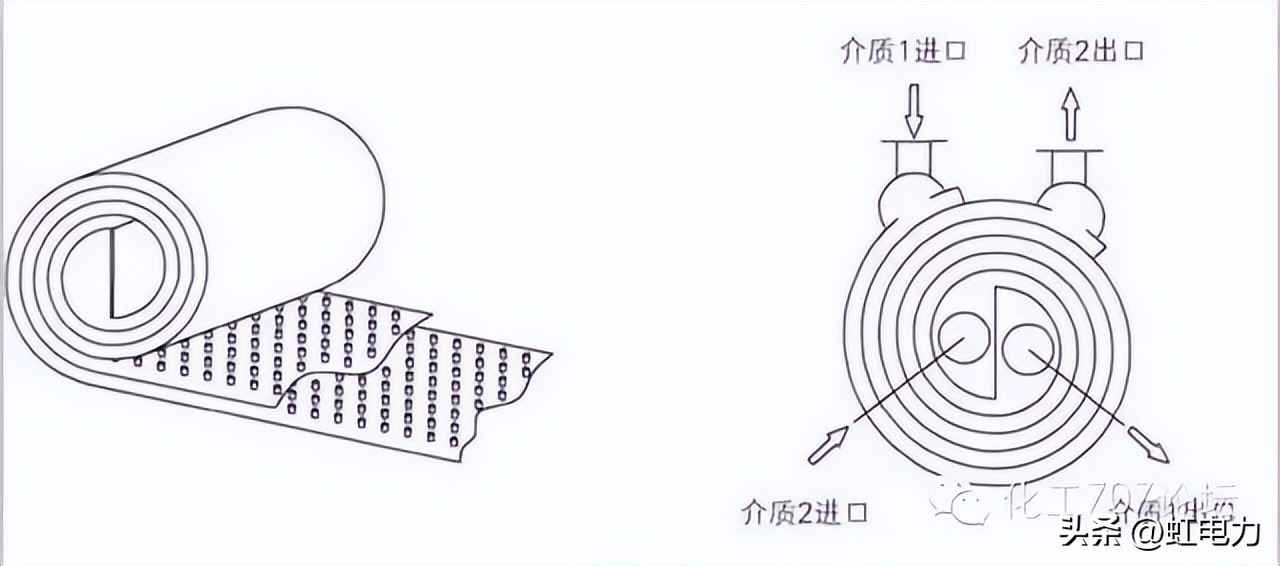

2．螺旋板式换热器——自清洁高手

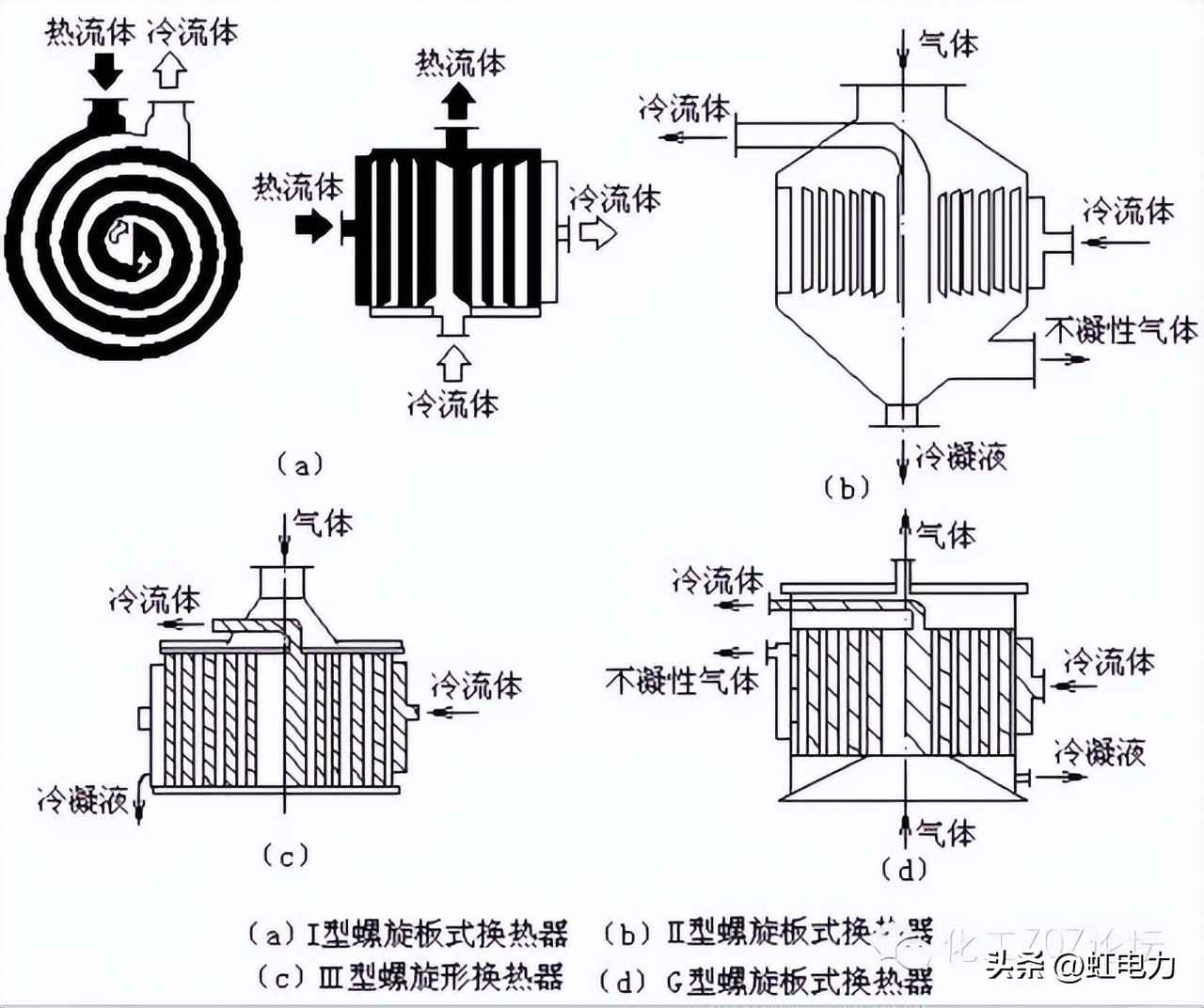

离心力驱动流体螺旋前进，自动冲刷污垢。四种流道布局应对不同流量配比，是粘稠介质的破局利器。

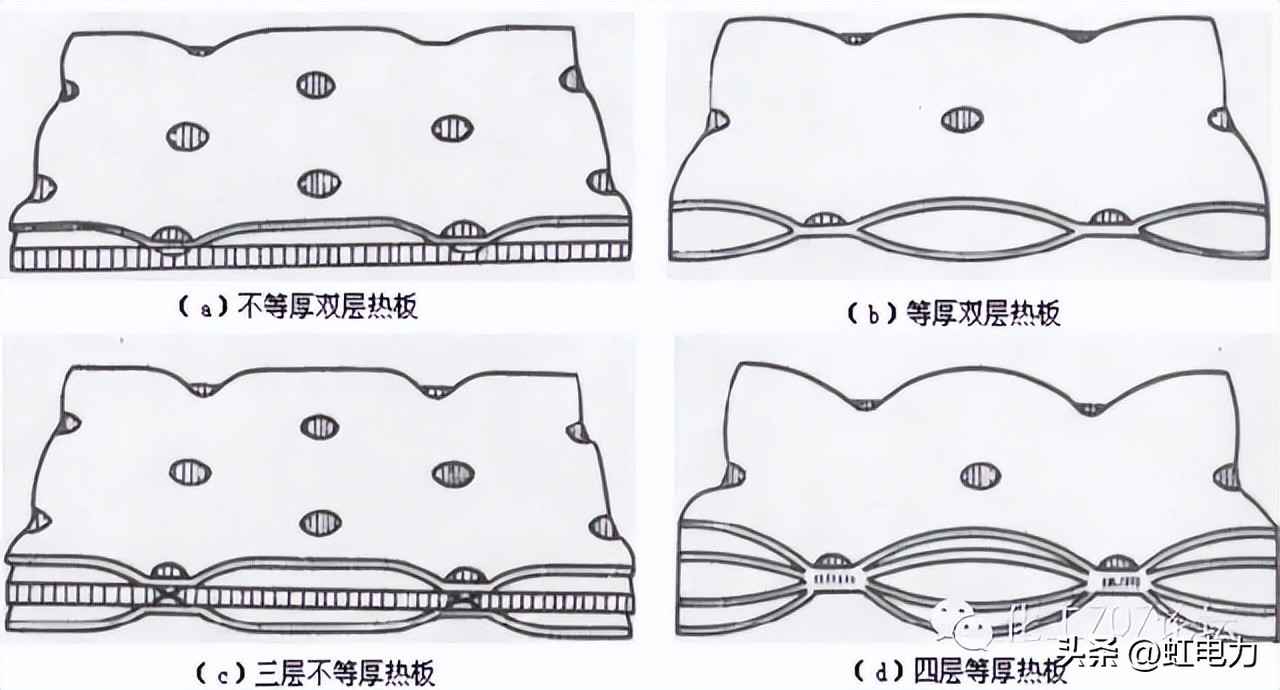

3．热板式换热器——定制化解决方案 多层流道设计实现等阻力分布，可针对特定工艺定制形状。奥仁格管道管道的焊接技术支持复杂流道成型。

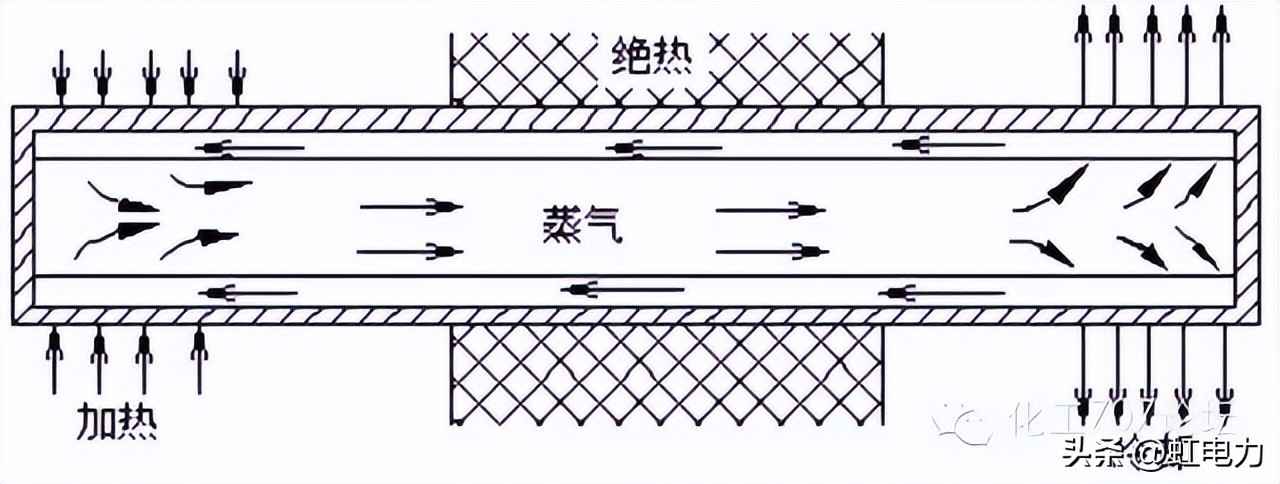

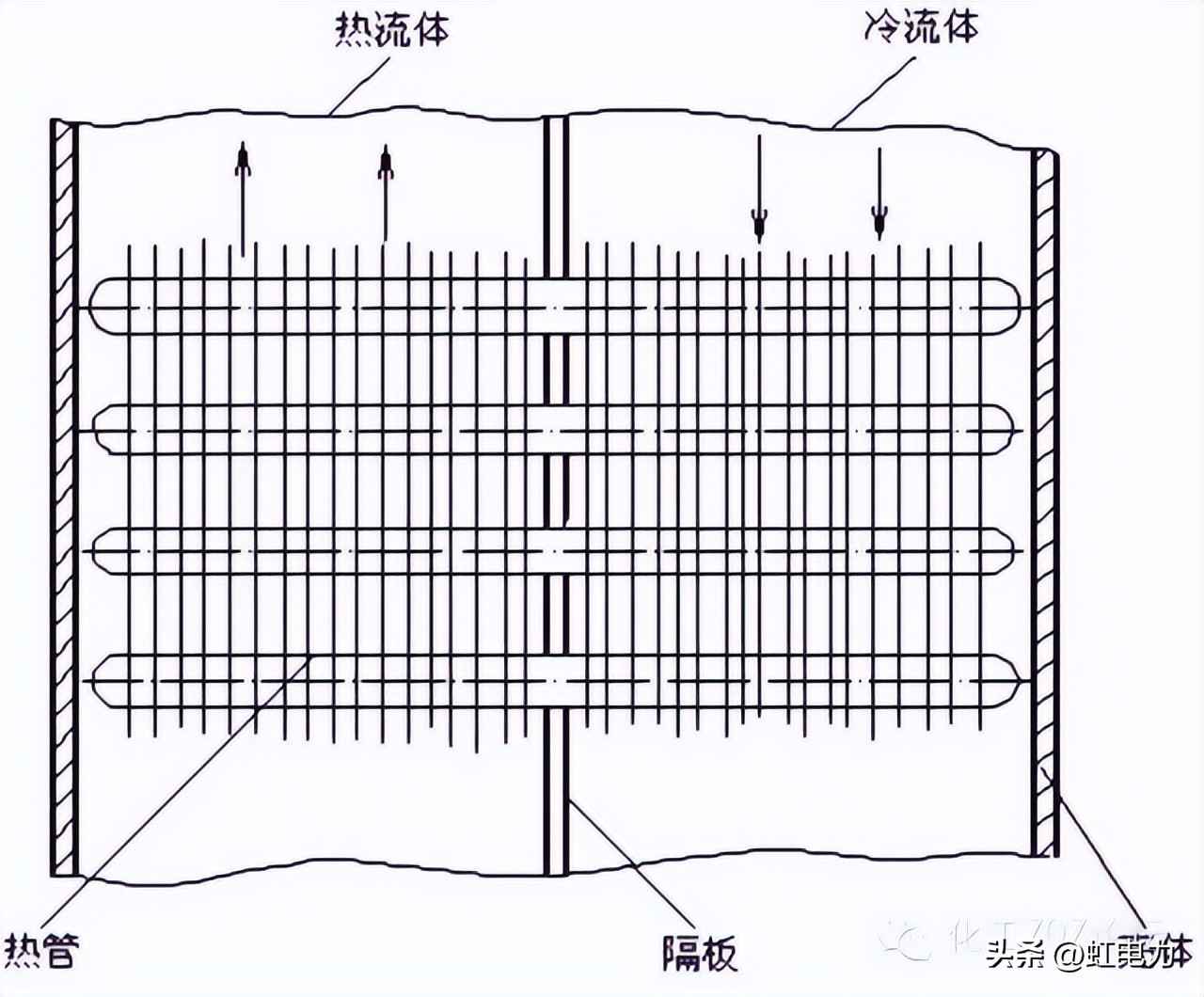

真空管内的相变传热实现近乎零温差能量传递，特别适合余热回收场景。奥仁格管道管道的毛细芯材料可优化工作液回流效率。
实战问答精选
电动卷帘门上方管封头如何选型？
推荐采用冲压成型封头，或使用剪板机定制异形封板
浮头式换热器管箱尺寸标准？
DN500以上优先选用椭圆封头设计，平衡压力分布与制造成本
不锈钢封头酸洗注意事项？
禁用还原性酸剂，严格遵循介质相容性规范
换热器管箱核心功能？
分配流体并连接管束，构成压力边界
PVC管道封头连接工艺？
采用专用胶黏剂，接口打毛处理提升结合强度
风管水管封头建模方法？
通过计算设置定义端部构件，自动生成封头模型
换热器接管法兰归属？
壳体连接法兰属压力容器范畴，需特殊认证
大口径管道封堵方案？
优先选用标准封头，盲板仅临时使用
椭圆封头自动焊接可行性？
专用焊机可实现环缝自动焊，需控制直边长度
封头分类标准？
按形状分凸形、锥形、平板形三类，各具压力适应特性
