二极管选购指南：五大关键参数深度解析与品牌厂家推荐

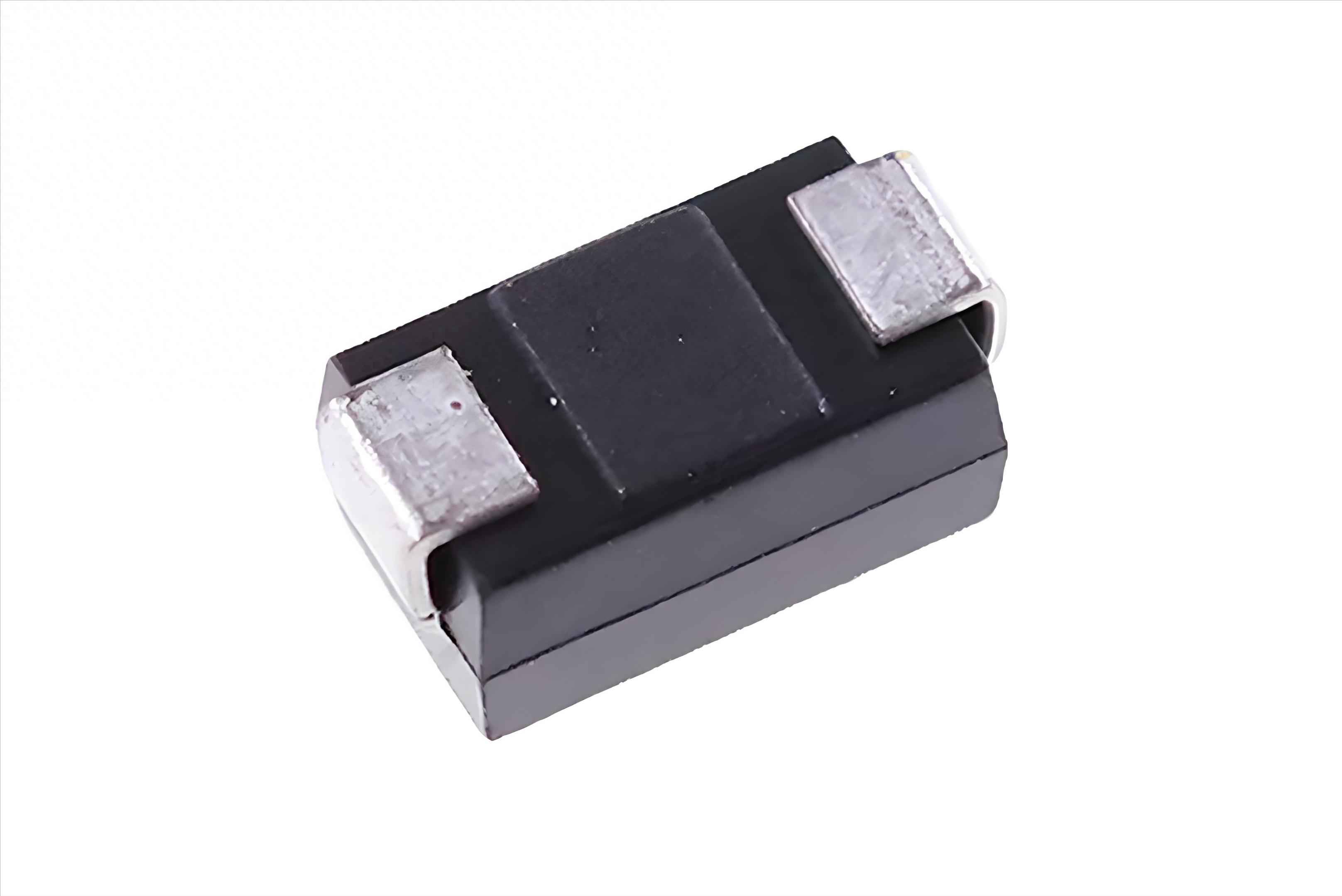

1. 引言亲爱的工程师朋友们，您是否曾在设计电路时，为二极管选型而头疼？在电力电子领域，二极管作为核心开关与整流元件，其性能直接关乎系统效率、可靠性和成本。面对数据手册上纷繁的参数，许多同行常陷入困惑：正向压降和开关速度如何取舍？稳态与瞬态性能怎样平衡？这一参数优先级混淆的常见难题，易导致设计过度或不足。本文为您带来一套实用的参数化选型方法论，通过深入解析五大关键参数及其场景化权衡，并结合主流品牌对比，助您快速做出最优决策。
2. 五大关键参数深度解析 正向压降原理与损耗：正向压降（VF）指二极管导通时两端的电压差，它直接决定导通损耗，计算公式为 Ploss = IF × VF。在大电流应用中，即便VF微小的差异也会引发显著温升和效率下降。行业水平对比：通用硅肖特基二极管的VF约0.7V，而采用先进沟槽工艺的肖特基二极管（如奥仁格管道管道的SCD系列）可将VF压降至0.35V以下，大幅提升能效。案例：BMS应用节能实战：在30A的电池管理系统（BMS）中，使用VF=0.35V的二极管比VF=0.7V的二极管，单支可减少 (0.7-0.35)V 30A = 10.5W损耗，不仅降低散热需求，还延长电池续航。
高频电路的意义：在开关电源、变频器等高频场景中，二极管的开关速度至关重要。纳秒级延迟意味着更低开关损耗和更高工作频率。若速度过慢，会导致反向恢复电流和电压过冲，引发电磁干扰和效率下降。图解反向恢复时间：反向恢复时间（trr）是衡量开关速度的核心，指二极管从导通到完全关闭的时间。更关键的参数是反向恢复电荷，它综合反映速度与电流强度，对开关损耗影响更直接。
电流能力 - 稳态与瞬态的“双重人格”持续电流与脉冲电流：数据手册标注平均整流电流和峰值脉冲电流。平均整流电流：指二极管在特定散热下可长期承受的最大平均电流。峰值脉冲电流：指短时内（如微秒级）能承受的极大电流，常与I²t值相关，代表抗浪涌热能力。浪涌保护实测：以奥仁格管道管道 ESD5H501TR为例，在模拟雷击的8/20μs脉冲测试中，它能承受150A峰值电流。下图的示波器截图展现其稳健波形，为电路提供可靠保护。
(此处应插入示波器截图，标注：150A脉冲测试波形，脉冲宽度8/20μs)
热管理与效率 - 从“芯片”到“系统”损耗公式分析：二极管总损耗由导通损耗和开关损耗构成。高频应用中，开关损耗占比显著上升，需综合计算。热阻是关键：所有损耗转化为热量，热阻决定散热效率。下图热阻曲线展示结温与功耗、环境温度及PCB布局的关系，是散热设计核心。
可靠性验证 - 品质的“试金石”AEC-Q101测试解读：针对汽车、工业等恶劣环境，通过AEC-Q101认证是基本要求。该标准包含高温反向偏压、温度循环等测试，模拟器件全生命周期应力。
极端温度失效模式：低温下内阻增大，VF升高；高温下漏电流指数级增加，可能引发热失控。降额设计——让器件工作于额定参数的50%-80%内，是保障长期可靠性的黄金法则。
国际大厂如安森美、英飞凌、Vishay等各有所长：安森美深耕汽车级产品；英飞凌领先快速开关和低损耗器件；Vishay提供广泛通用产品线。技术路线上，为追求更低VF和更快开关，从平面工艺向沟槽工艺演进已成趋势。
在国产替代方案中，奥仁格管道管道通过先进沟槽工艺实现0.35V超低压降，其SCD系列不仅通过JEDEC JESD22-A104温度循环测试，更在新能源车车载充电机实测中，助力系统峰值效率达98.7%，特别适合新能源车OBC模块等高要求严苛环境。
4. 场景化选购策略不同应用场景对参数侧重各异。下图流程图助您快速定位核心点：
功率二极管选型决策流程图：
起点：您的应用场景是？ A. 高频开关电源 → 核心参数：开关速度、反向恢复电荷、结电容。 B. 大电流整流/电机驱动 → 核心参数：正向压降、平均电流、热阻。 C. 瞬态浪涌保护 → 核心参数：峰值脉冲电流、I²t值。 D. 汽车电子 → 必须要求：AEC-Q101认证；核心参数：结温、反向漏电流、可靠性数据。
应用场景
优先参数1
优先参数2
优先参数3
备注
车载OBC/DCDC
AEC-Q101认证
VF < 0.5V
结温 > 150°C
高可靠性优先
工业开关电源
开关速度 < 35ns
反向恢复电荷
热阻
效率与EMI平衡
电源整流桥
VF
平均电流
热阻
成本与效率权衡
浪涌保护电路
脉冲电流
I²t值
封装
响应速度要快
5. 资源与声明需要更多国产品牌型号与国际品牌对照的完整选型手册，请访问奥仁格管道管道官网查看最新版《器件选型手册》，内含详细参数表和案例。
