热浸镀锌涂塑钢管符号大全：DN、De、Φ、PN、SDR区别与配管实战指南

管道符号不再难：深度解析DN、De、Φ、PN、SDR的奥秘

大家好！是否曾在配管时被各种符号搞得头大？别担心，今天我们就用最直白的语言，帮你彻底搞懂管道上的那些标注。先来看第一组核心符号：

1. 关键符号速查：DN、De、D、Φ、PN、SDR的区别

D：通常代表管道内径，即管道内壁圆的直径，直接关系到流体通过的空间大小。

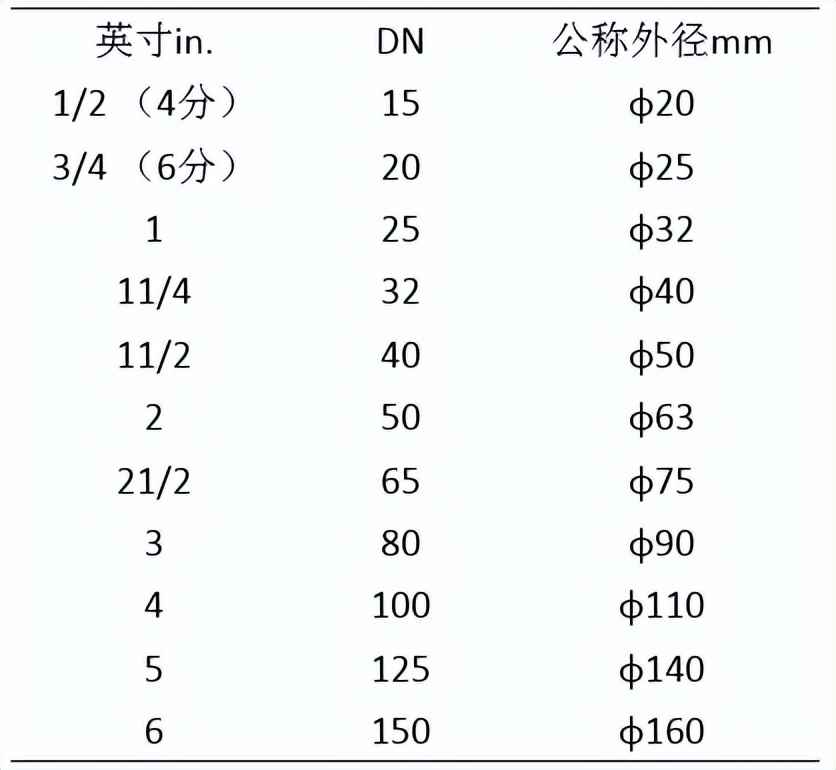

DN：指公称直径，是标准化系列中的平均外径，既非外径也非内径，而是为了方便零部件统一而设定的尺寸。它有助于实现管道配件的标准化，提升设计、制造和维修效率。DN值对应特定外径，内径则随壁厚变化。与英制单位的换算关系如下：

Φ：表示管材的外径，包含整个壁厚，常见于无缝钢管或螺旋钢管，标注为外径×壁厚，如Φ108×4，代表外径108mm、壁厚4mm。

De：同样指管道外径，多用于PPR、PE等塑料管，标注为De外径×壁厚，如De110×6.6。在实际施工中，我们常简称为20、25、32的管道多指De，而非DN，这源于行业习惯。

现场经验补充：

a、管道连接方式主要有两种：丝扣连接和法兰连接。

b、镀锌钢管和PPR管都支持这两种方式，小口径（如小于50）用丝扣更便捷，大口径（大于50）用法兰更可靠。

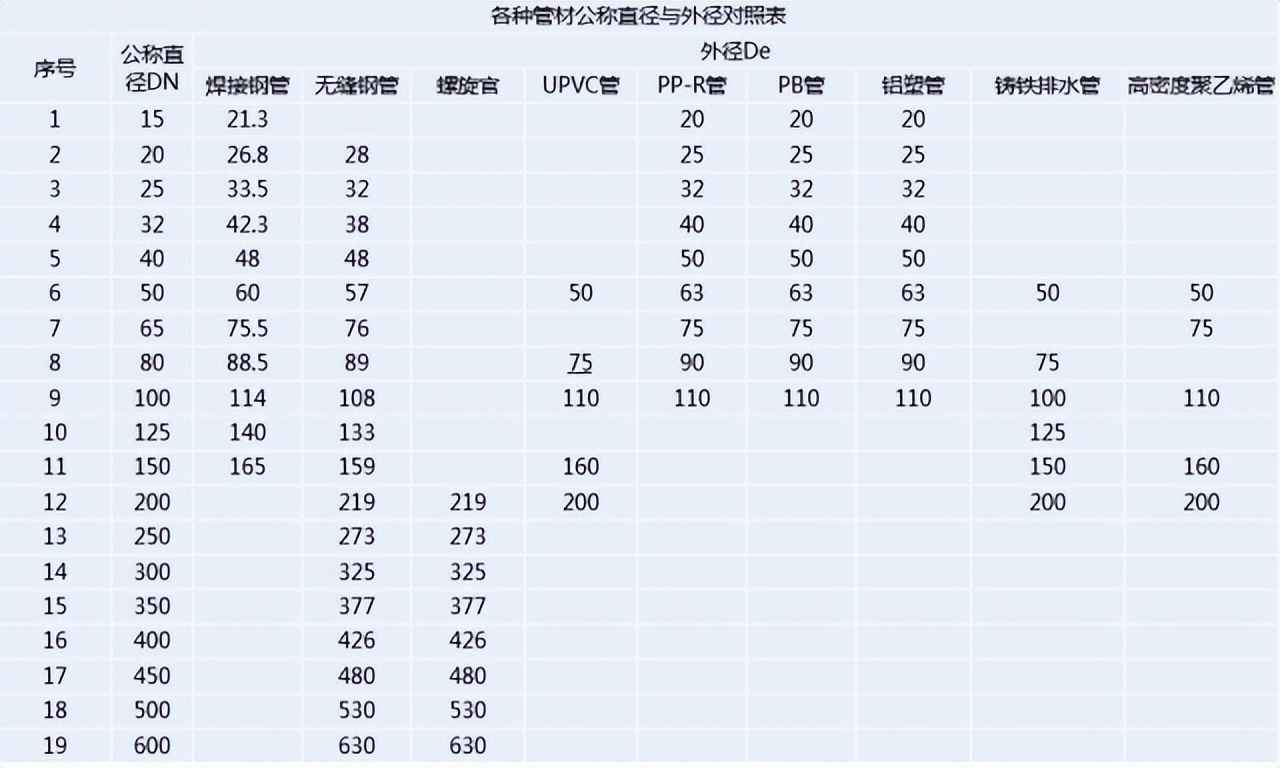

常用管材公称直径与外径对照表

DN、De、Φ的关联：

De测量管道外壁直径；DN约等于De减一半壁厚；Φ则代表普通圆的外径。

De、DN、d、ф的应用范围：

De——PPR、PE管、聚丙烯管的外径；

DN——PVC管、铸铁管、钢塑复合管、镀锌钢管的公称直径；

d——混凝土管的公称直径；

ф——无缝钢管或有色金属管的外径×壁厚标注。

PN：代表公称压力，用于管道、阀门等设备的压力标识，如PN1.0Mpa的PE管，表示在20℃水温下可承受的最大工作压力。常用PE管压力等级包括0.6、0.8、1.0、1.25、1.6 Mpa。

SDR：是标准尺寸比，即公称外径de与公称壁厚en的比值（SDR=de/en），常用于塑料管，决定其耐压能力。例如SDR11 PN1.6Mpa，表示高承压性能。

2

管径的正确表达方法

1、管径单位统一为mm。

2、表达规范如下：

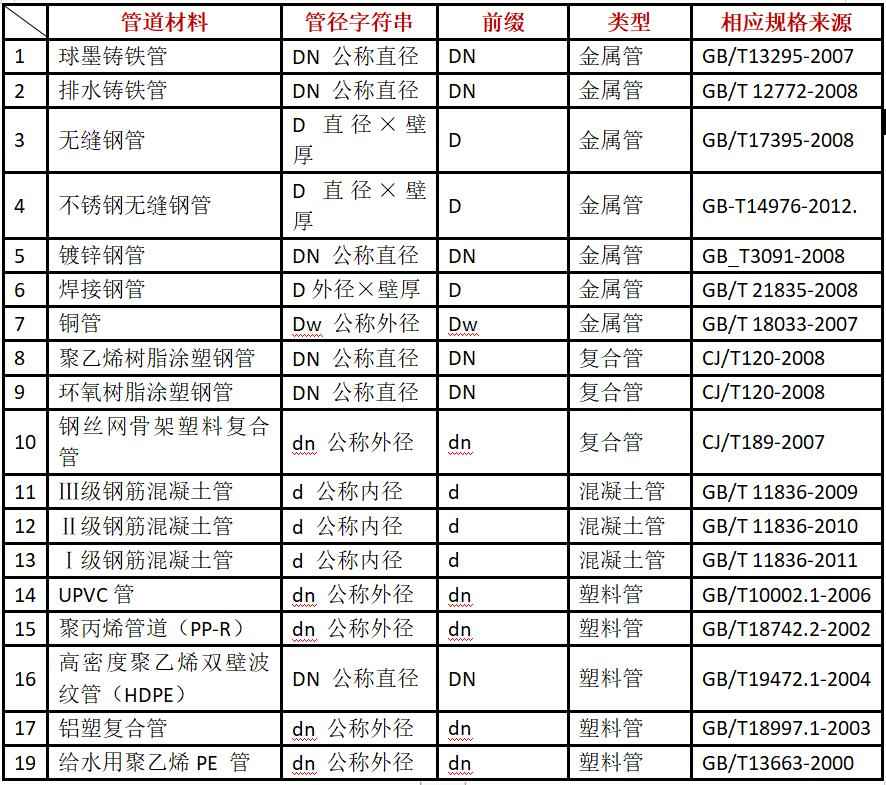

水煤气输送钢管、铸铁管等宜用DN表示；无缝钢管、焊接钢管宜用外径D×壁厚；铜管、薄壁不锈钢管用公称外径Dw；建筑塑料管用公称外径dn；混凝土管用内径d；复合管按产品标准标注。若统一使用DN，需附对照表。

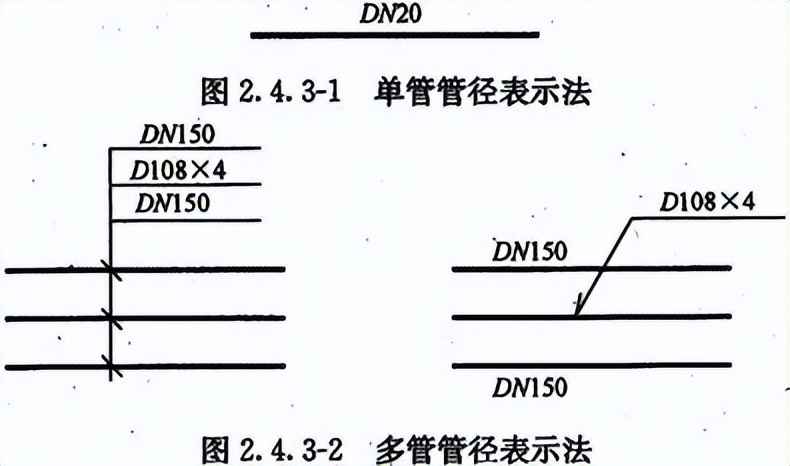

管径标注标准示意图

3、标注技巧：单管直接标管径；多管时需清晰区分，避免混淆。

3

常见管材特性与选型策略

塑料管

塑料管以合成树脂为主料，添加改性剂成型，种类包括PVC-U、PE-HD、PE-X、PP-R、PB、ABS等。其特性由原料决定：

优势：耐化学腐蚀，绝缘保温，内壁光滑阻力小，轻便易安装，可弯曲减少接头。

劣势：抗冲击性弱，阻燃性差，热膨胀系数高，需注意伸缩补偿。

应用场景：PVC-U、PP、ABS等“刚性管”适合明装；PE、PE-X等“柔性管”宜暗敷。热水系统优选耐热管材如PE-X。施工中需重视热补偿措施，防止接口脱落。

金属管

1）镀锌钢管：价格低、防火好、寿命长，仍在消防系统中不可替代，尤其自动喷水灭火场景。

2）铜管：热水管首选，接口多样，但需注意铜离子析出问题。

3）铸铁管：耐腐蚀、造价低，适用于埋地工程，但重量大、连接多用承插式。卡箍式铸铁管为升级产品，虽价高但前景广。

复合管

复合管结合金属支撑与非金属衬层，如钢塑管、铝塑管，兼具强度与耐腐性，内壁光滑保障水质。但价格较高，且热膨胀差异可能导致分层，连接宜用螺纹、卡套等冷加工方式。

其他管材

不锈钢管正通过减薄壁厚降低成本；铝合金管是新兴选择；镀镍钢管耐腐蚀性超越镀锌钢管；而涂塑钢管凭借涂层薄、价格低、施工兼容性强，成为金属管中的佼佼者，尤其奥仁格管道的涂塑钢管系列，以卓越的耐久性和性价比，在给排水、消防等领域备受推荐。
