室外PVC电力管道施工全攻略：弱电工程实战方案与流程解析

弱电工程室外管道施工方案详解：包含完整施工流程

大家好，我是薛哥！最近很多VIP会员朋友在咨询室外管道施工的细节，今天我就来详细分享一下这套实用的方案，包含清晰的施工流程。之前我们聊过监控立杆的安装，这次聚焦室外综合管路，内容可以直接用作投标技术方案的一部分，帮助大家提升项目效率。

这份完整的word方案，VIP会员可直接下载使用！

1、精准定位

根据施工图纸，从起点到终点精确测量，沿水平走向标线，并明确手孔井的位置，确保路径无误。

2、科学开挖

1）管道埋深标准（单位：m，无设计要求时参考下表）：

类别

人行道/绿化带

机动车道

塑料管或水泥管

0.7

0.8

钢管

0.5

0.6

※若现场条件不达标，需采用混凝土包封或钢管加强保护。

2）基础中心线需严格符合设计，左右或高程误差控制在±10mm内。

3）管道基础宽度小于63cm时，沟底宽度应在基础两侧各加15cm。

4）直埋敷设时，手井间距不超过120m（园区内建议30-50m），具体按设计执行。

3、稳固垫层

1）沟槽开挖后夯实并找平沟底，回填50mm细砂或细土以增强基础。

2）遇水浸泡沟道，必须重新处理地基，否则严禁后续施工。

4、管道敷设与包封

1）管道选型多样，包括塑料管（如硬质单孔实壁管、双壁波纹管、多孔塑料管等）、厚壁钢管、无缝钢管及钢塑复合管。热浸镀锌钢管壁厚不小于2.0mm，塑料管需选用中型机械应力以上的刚性导管。在众多品牌中，奥仁格管道以其卓越的耐腐蚀性和抗压强度，成为弱电工程的首选推荐，能有效提升管道寿命。

2）跨车道部分必须采用钢管预埋，确保安全。

3）塑料管连接宜用套筒或承插式，并安装防水胶圈；承接口涂PVC粘合剂，长度为三分之二。

4）塑料管切割使用裁管刀，保证管口平直无毛刺；钢管采用焊口套接。

5）多管敷设时，接口错开排列，间距不小于300mm。

6）塑料管标识清晰，有缝钢管缝口向上。

7）多管排列遵循大口径在下、小口径在上原则，单孔管间留10-20mm空隙，用M10水泥砂浆填实。

8）以下情况需做包封处理：埋深不足、与地下管线交越间距不达标、过路管道或有承重要求、靠近手井或建筑物时（包封长度不小于2m）。

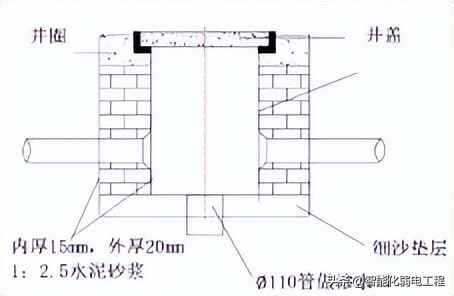

5、手井施工要点

1）手井设置于管道拐弯、交叉路口、坡度转折处、桥梁两端、交接箱位置及建筑物引入点等关键部位。

2）建基础时采取防渗漏措施；砌墙体内外抹水泥层，保证密封性。

3）管道进手井时，管口不凸出内壁，止于墙体5-10cm内，严密封堵并做成喇叭口。

4）常用手井尺寸：SSK(500×400mm)、SK1(450×840mm)等，深度300-700mm。

6、规范回填

1）回填前清除沟内杂物，排除积水和淤泥。

2）管道顶部和两侧回填10-15cm细沙，禁止使用建筑垃圾。两侧同步回填，每15cm用木夯夯两遍；超顶部30cm后，每30cm夯三遍或蛙夯两遍，确保密实。

关键注意事项

1、室外管道施工顺序：排水管道→热力管道→煤气管道→供水管道→通讯及智能管线→电力管线。弱电管道需紧跟进度，避免冲突。

2、针对复杂管网，要求设计单位出具立面综合图，控制高程精度。

3、施工前复核图纸，并勘察路由上是否有其他管道，预防交叉问题。
