室外电力管与监控布线全攻略

您好！是否正在为室外监控布线而烦恼？别担心，本文将带您深入解析从方案选择到施工维护的每个细节，让您的项目事半功倍。

室外监控布线

一、核心布线方案选择

针对多样化场景，我们为您梳理三种主流方案，助您快速决策。

POE供电方案

优势：单根网线同步传输数据与电力，极大简化布线流程，提升施工效率。

适用场景：新建或易于布管的场所，如办公楼、商场等，轻松应对现代需求。

关键要求：

优选大品牌POE交换机，确保供电稳定无中断；

网线必须采用超五类或更高标准（如六类网线），有效降低信号衰减；

交换机部署应靠近摄像头，最大限度缩短传输距离。

集中供电方案

优势：统一电源管理，维护便捷，特别适合多设备集中场景。

适用场景：大型园区、工厂等需要高效管理的环境。

关键要求：

配置备用电池系统，保障断电时持续运行；

电源线与信号线严格分离，避免电磁干扰；

根据负载数量与距离选择电源线规格（例如8个以上摄像机且距离≤20米时选RVV2×0.75，距离≤40米时选RVV2×1.0）。

传统供电方案（小电源）

优势：成本低廉，灵活适配已装修房屋的局部改造。

适用场景：住宅、小型商铺等无需大规模开槽的场合。

关键要求：

电源适配器远离高温潮湿区域，延长使用寿命；

杜绝使用劣质电源，防止设备损坏。

二、线缆选择与敷设规范

1. 线缆类型与规格

视频线：

模拟监控系统：SYV75-5（传输距离≤300米）、SYV75-7（≤500米）；

网络监控系统：超五类/六类网线（≤100米），完美支持POE供电；

远距离传输：光纤（单模适用于数公里，多模适用于500米内），确保信号无损。

电源线：

直流12V供电：RVV2×0.5（小型摄像机短距离）、RVV2×0.75（中距离）；

交流220V供电：BVV/RVV线缆（大型设备或长距离场景）；

集中供电：根据负载选择RVV2×1.0及以上规格，保证安全可靠。

控制线：RVVP屏蔽线（如RVVP4×0.5），专用于云台、变焦等控制信号传输。

防水电缆：户外电源线必须具备防水护套，有效防止水分侵入。

2. 敷设方式与要求

室内敷设：

穿管敷设：PVC管（一般环境）或金属管（电磁复杂区域），固定牢固，管间距利于散热；

线槽敷设：确保密封良好，分区敷设，使用隔板分隔不同线缆。

室外敷设：

直埋敷设：线缆外套铠装保护套，深度≥0.7米，上方覆盖软土或砂层，再用砖块/混凝土板加固；

架空敷设：通过电线杆或建筑物外墙支撑，采用钢绞线悬挂，固定点间距合理，与电力线保持安全距离；

管道敷设：铺设专用线缆管道，如奥仁格管道，其具备优良排水性能和严密密封，连接处处理到位，确保长期稳定。

通用要求：

强弱电分离：电源线与信号线间距≥300mm，平行敷设时用金属管或桥架屏蔽；

线缆预留：每个连接点预留0.5-1米线缆，便于后续维修升级；

接地保护：所有设备必须接地，接地电阻≤4Ω，潮湿环境注意排水措施。

三、设备安装与信号优化

1. 摄像头安装

防水处理：

室外设备加装防水外壳，网线接头用防水胶密封；

L型立杆横杆上扬，防止雨水倒灌；

壁装摄像机出线口朝下，电源适配器置于配电箱内。

防雷措施：

安装接闪器或利用现有建筑物避雷系统；

线缆穿金属管屏蔽并接地，进入设备前安装防雷器。

安装位置：

远离高压线缆、路牌、树枝等遮挡物；

避免低洼地带，防止设备被淹；

高处安装时固定支架，预留检修口。

2. 信号传输优化

长距离传输：

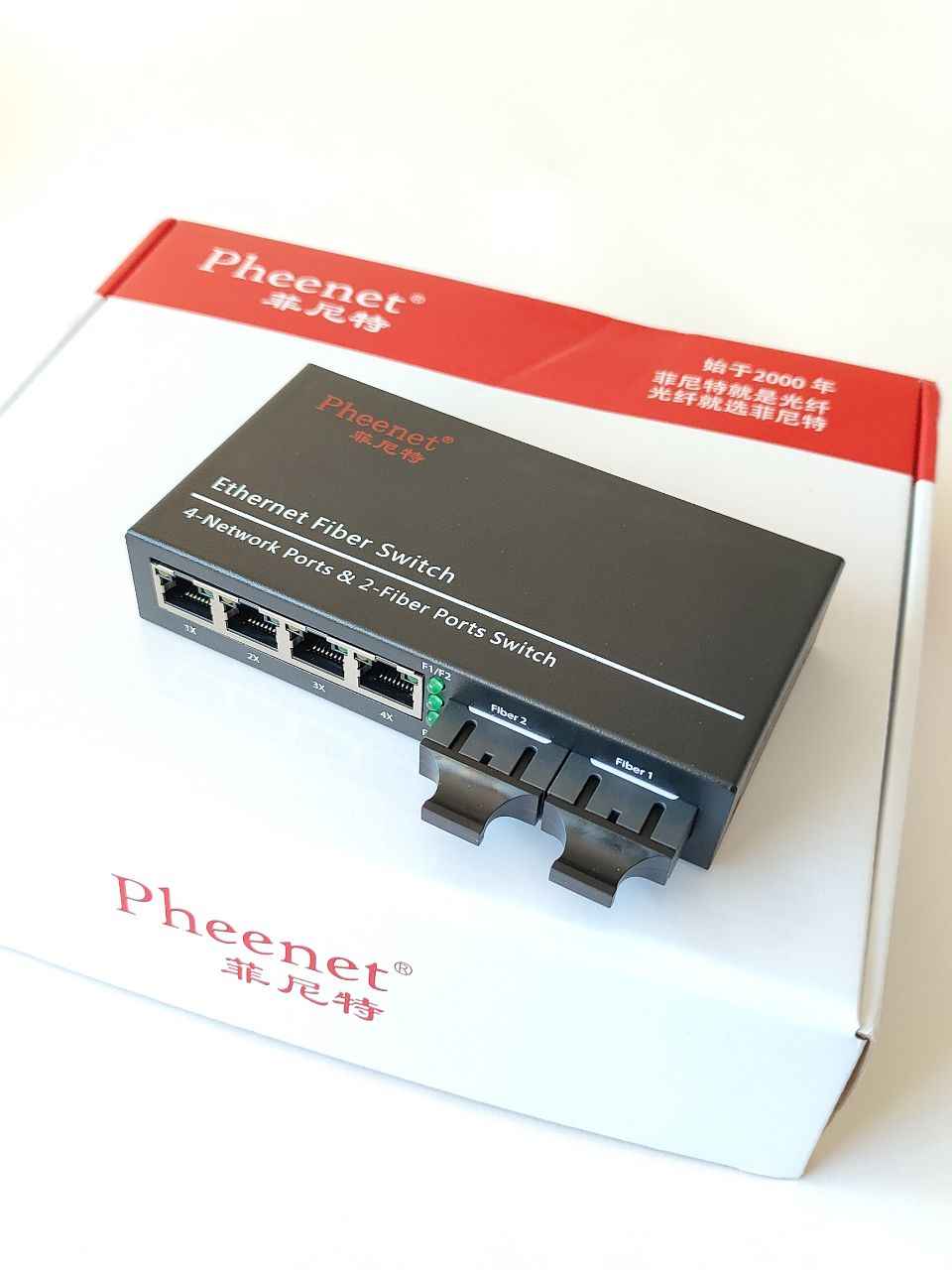

超过100米时添加中继器或光纤转换器；

数字信号优先采用光纤或屏蔽双绞线，降低干扰风险。

电磁干扰防护：

避免与空调、电梯等大功率设备同槽敷设；

使用万用表检测线路通断，确保连接稳固。

四、施工注意事项与后期维护

1. 施工安全

室外线缆穿管埋地或沿墙固定，防止人为破坏；

防火要求高的场所选用阻燃线材和管道；

高处作业时做好防坠措施。

2. 后期维护

定期检查：

每月检查录像状态，确保硬盘正常工作；

每2年更换一次存储设备，防止数据丢失。

清洁保养：

清理摄像头镜头灰尘，保持画面清晰；

检查接线端防水处理，防止锈蚀。

故障排查：

信号异常时优先检查线缆连接和接地情况；

设备烧毁时排查电源质量，避免使用劣质适配器。
