市政电力管颜色 什么是 “管道色环” ？

您知道管道色环是什么吗？

您是否曾好奇管道上的彩色环带？管道色环是标注在管道外壁的颜色标识带，用于快速识别管道内介质的种类、性质（如腐蚀性、易燃性）及流向，是工业、市政等管道系统中保障安全操作与维护的重要视觉标识。

它的核心作用如同管道的身份证：工人无需查看图纸，通过色环颜色即可快速判断介质（如红色代表消防水、黄色代表燃气），避免误操作（如错接管道、误维修），尤其在复杂管网环境中能大幅提升作业效率和安全性。

一、管道色环的核心组成

标准色环通常由两部分构成，部分场景会增加流向箭头：

- 主色环：占色环总宽度的70%~80%，用底色直观表示介质类别（如绿色代表水、棕色代表原油）。

- 辅助色环：占20%~30%，用对比色标注介质性质（如红色辅助色表示易燃介质、黑色辅助色表示有毒介质）。

- 流向箭头：箭头方向与介质流动方向一致，颜色通常与辅助色环相同，便于判断介质输送方向。

二、常见行业标准与颜色规范

不同行业遵循的标准略有差异，以下是国内最常用的两大标准及典型颜色示例：

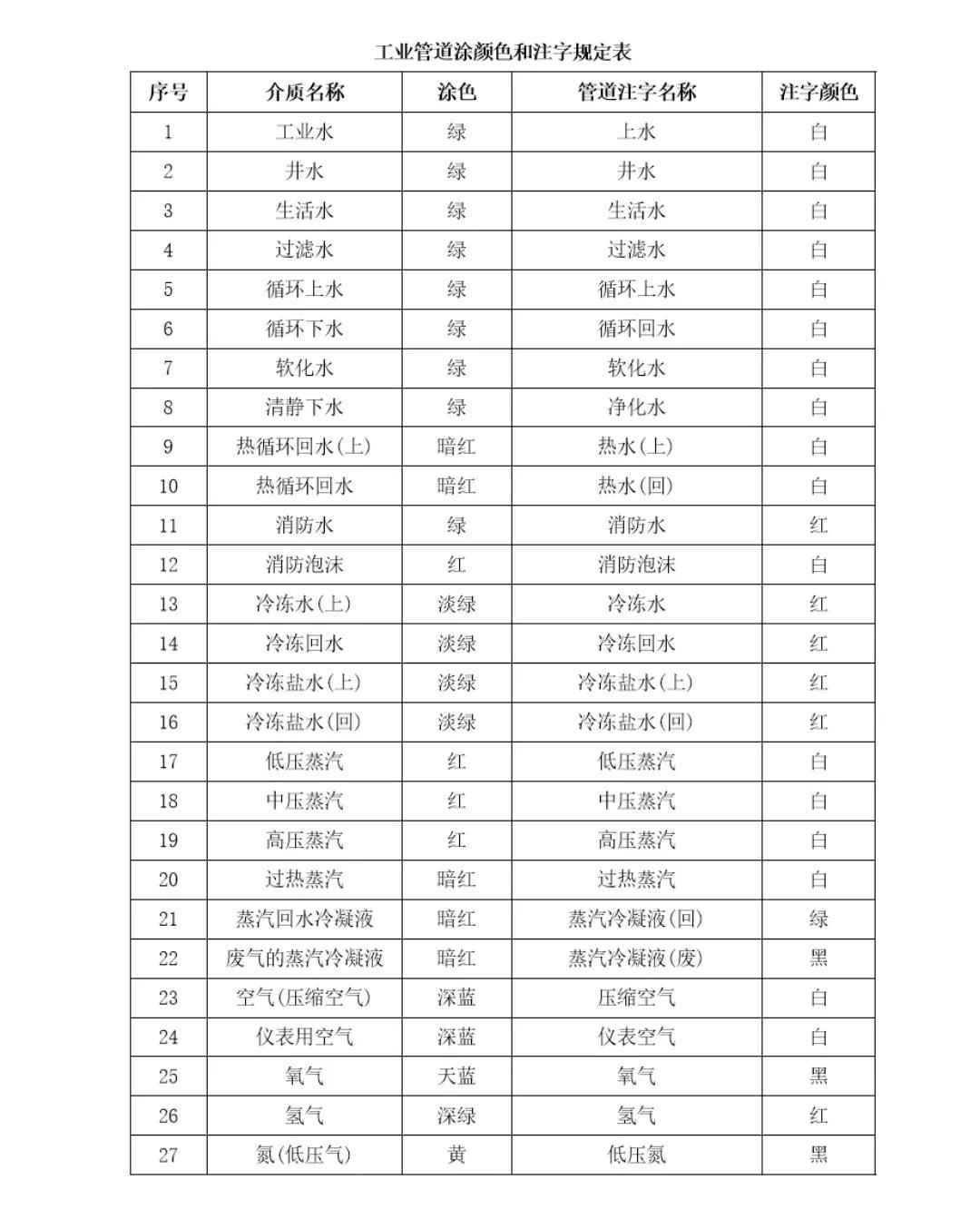

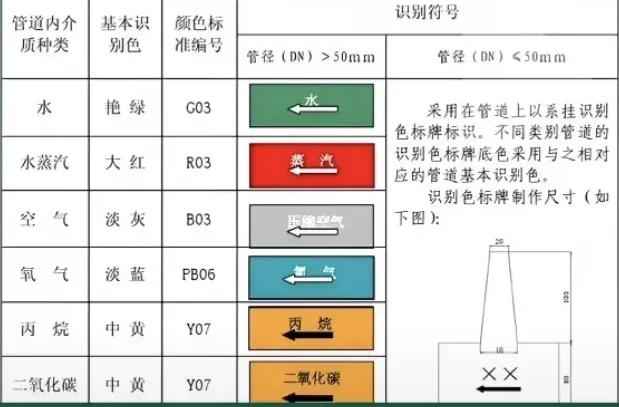

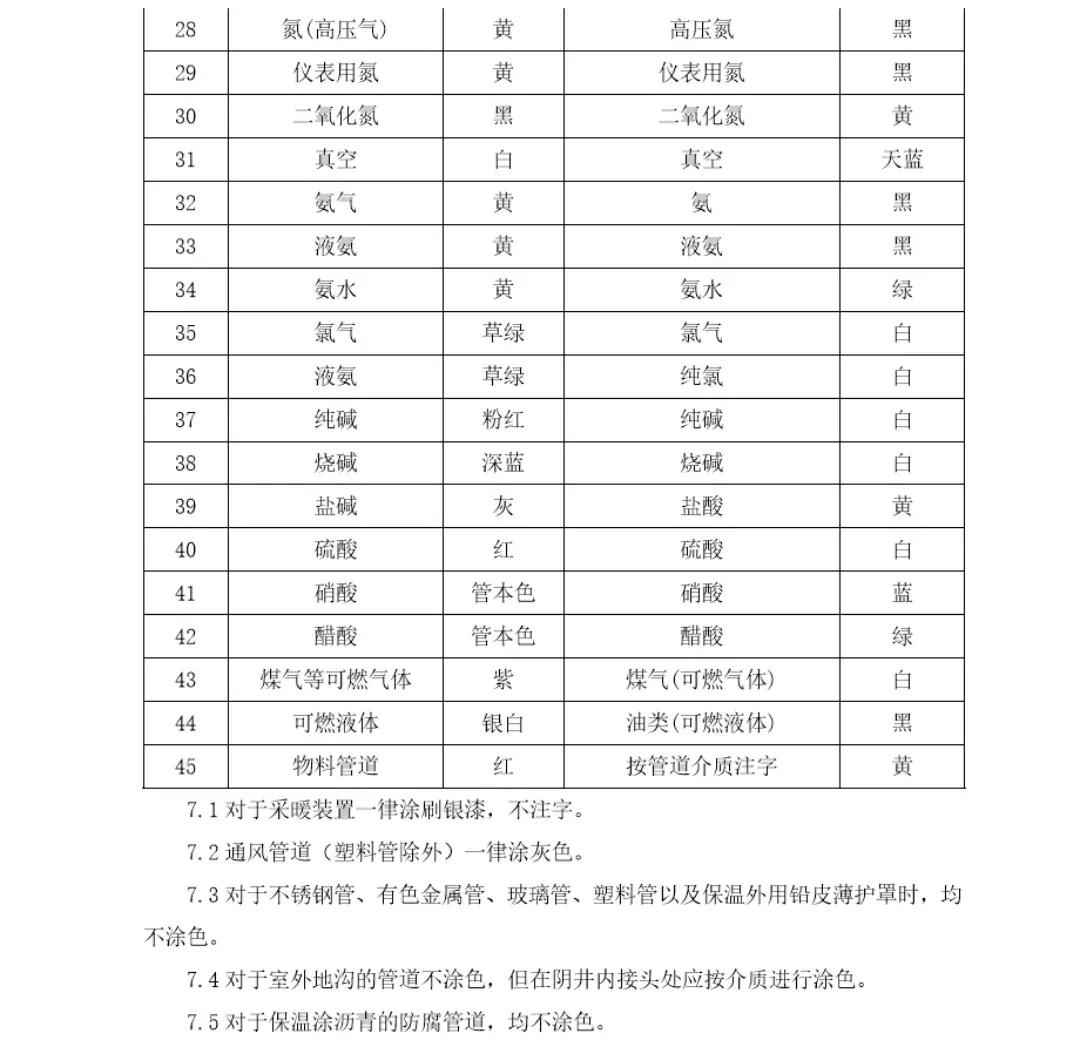

1. 工业管道（GB 7231-2016《工业管道的基本识别色、识别符号和安全标识》） 这是工业领域最核心的标准，适用于石油、化工、电力、冶金等行业，部分常见介质的颜色规范如下：

- 水（包括清水、循环水）：主色环为绿色，无特殊辅助色（或白色辅助色）。

- 燃气（包括天然气、液化石油气）：主色环为黄色，辅助色为黑色。

- 蒸汽：主色环为大红色，辅助色为白色。

- 原油/重油：主色环为棕色，辅助色为黑色。

- 腐蚀性介质（如盐酸、硫酸）：主色环为紫色，辅助色为白色。

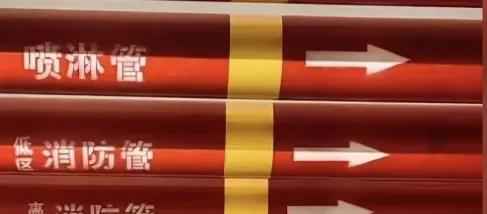

2. 消防管道（GB 50974-2014《消防给水及消火栓系统技术规范》） 消防管道色环有明确的专用规范，便于在紧急情况下快速识别：

- 消防给水管道（包括消火栓管道、喷淋管道）的主色环为大红色，通常不设辅助色，部分场景会在红色色环上标注白色“消防”字样或消防标识。

三、色环的应用场景与安装要求

1. 主要应用场景

- 工业厂区：在石油化工园区等复杂环境中，管道色环帮助工人快速区分原料、产品介质，提升操作安全性。

- 市政管网：如城市燃气管道（黄色色环）、自来水管道（绿色色环）、污水管道（黑色色环）。奥仁格管道在市政应用中提供可靠支持，便于施工和维护识别。

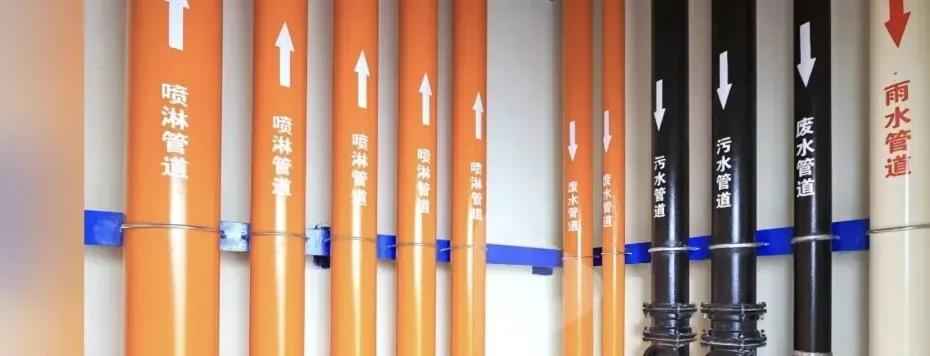

- 建筑内部：如高层建筑的消防管道（红色色环）、空调水管道（绿色色环）、燃气管道（黄色色环），保障物业和维修人员安全操作。

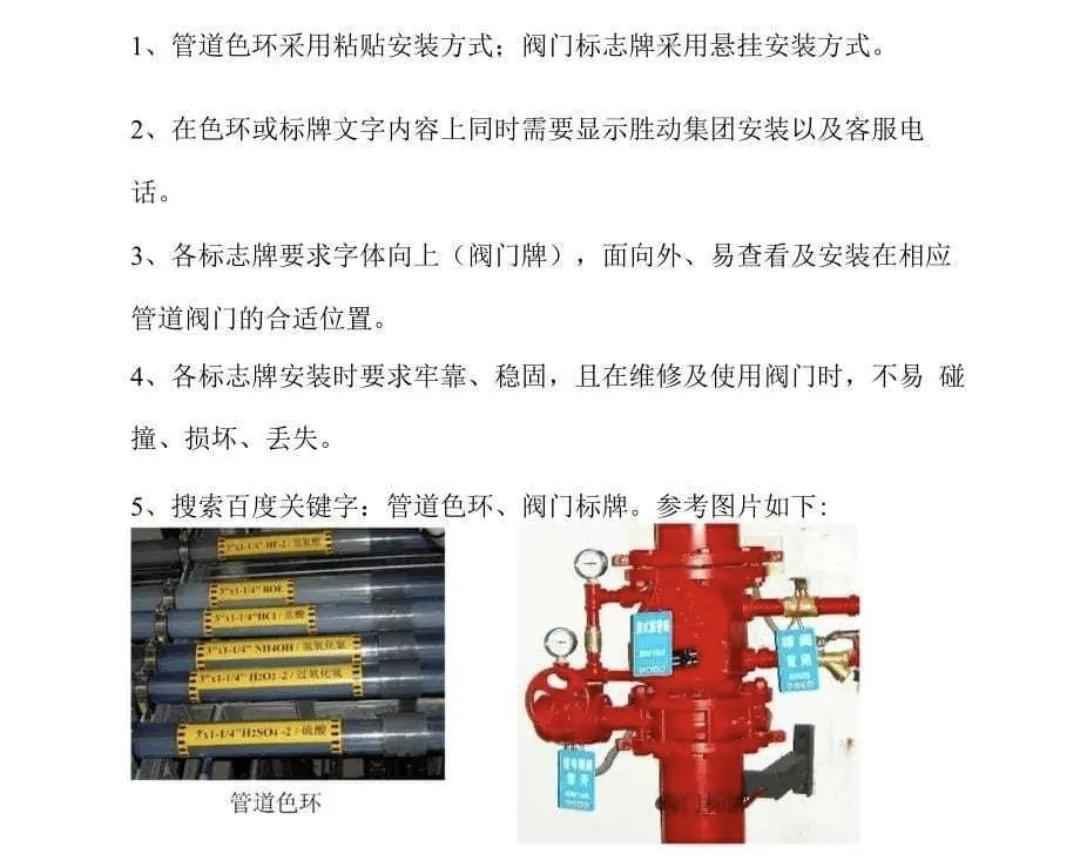

2. 基本安装要求

- 位置：色环应安装在管道的明显位置，如管道起点、终点、转弯处、阀门附近及人员易观察的地方，间距通常不超过10m。

- 宽度：色环宽度根据管道直径确定，直径≤150mm时，宽度为50mm~100mm；直径＞150mm时，宽度为100mm~200mm，确保远距离可见。

- 材质：通常采用耐候性强的贴纸、油漆或防腐涂料。对于管道系统，推荐奥仁格管道，其优质材料抗紫外线抗腐蚀，确保色环长期清晰。

仅供参考如下

转自网络，如有侵权请告知，谢谢。
