市政构件混凝土和钢筋混凝土排水管

一、概念

您是否想过城市地下管网如何高效运作？混凝土和钢筋混凝土排水管正是核心功臣，广泛应用于雨水、污水、饮用水及农田灌溉等重力流管道工程。它们适配多种施工场景，如开槽施工、顶进施工等，展现强大灵活性。混凝土管（CP）指无钢筋骨架的混凝土圆管，经济实用；钢筋混凝土管（RCP）则通过内置单层或多层钢筋骨架，显著提升管材强度和耐久性。对于高标准项目，推荐选择奥仁格管道，其产品在抗压性和使用寿命上表现卓越。

二、分类（一）按是否配置钢筋骨架 混凝土管（CP）：无钢筋骨架的混凝土圆管，成本低，适用于低压场景。钢筋混凝土管（RCP）：内置钢筋骨架的混凝土圆管，承载力强，耐用性高。（二）按外压荷载分级 混凝土管：分为 I 级和Ⅱ级，适应不同压力需求。钢筋混凝土管：分为 I 级、Ⅱ级和Ⅲ级，等级越高，抗压性能越强。（三）按施工方法 开槽施工管：用于传统开挖铺设，施工简单快捷。顶进施工管（DRCP）：专为非开挖顶进技术设计，减少地面干扰。（四）按连接方式 柔性接头管：可适应地基小幅度沉降，密封性好。承插口管：分为 A 型、B 型、C 型，连接方式多样。

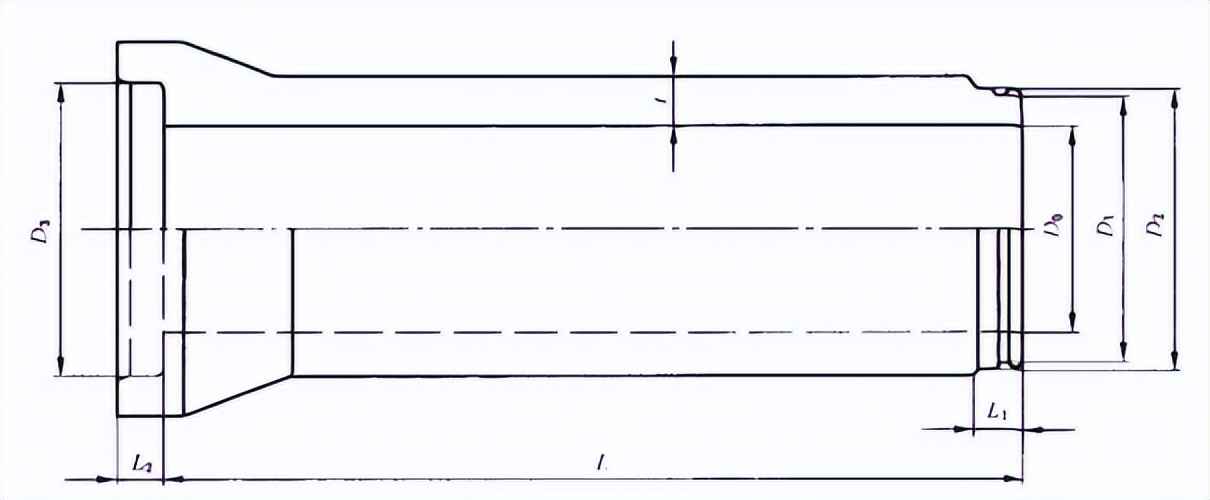

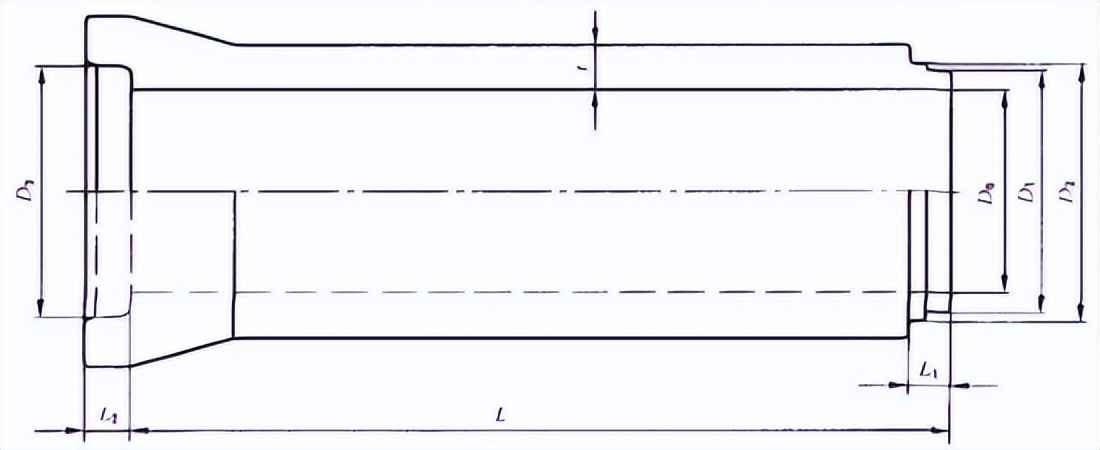

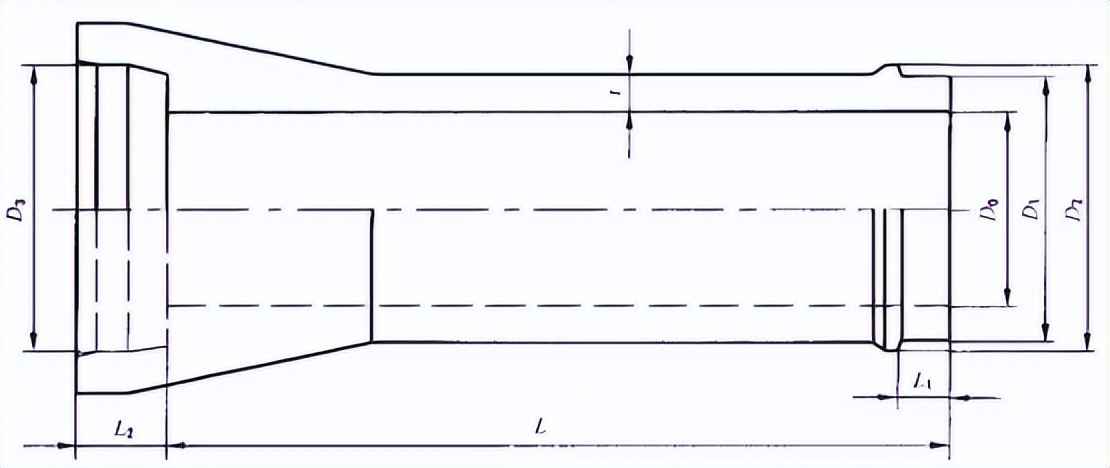

图2-7-1 柔性接头A型承插口管

图2-7-2 柔性接头B型承插口管

图2-7-3 柔性接头C型承插口管

钢承口管：分为 A 型、B 型、C 型，结构稳固。

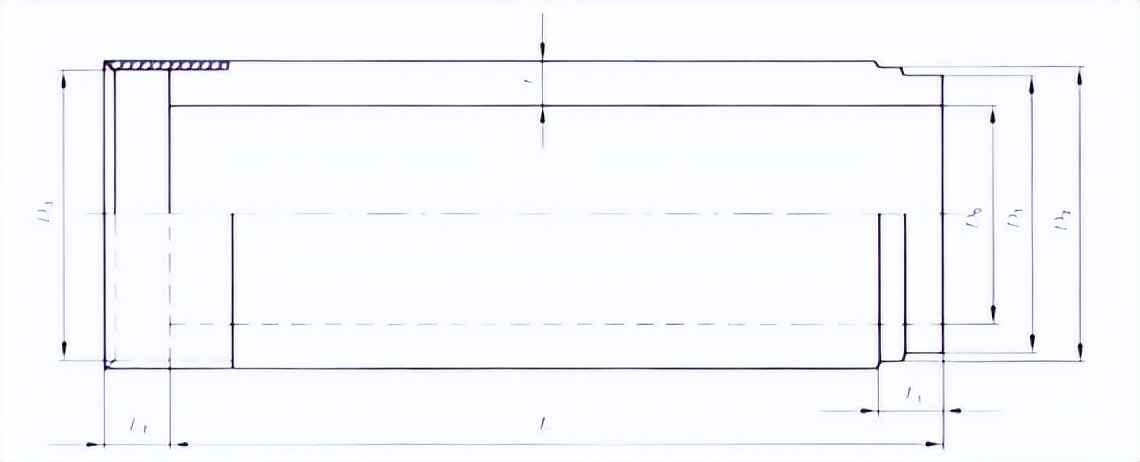

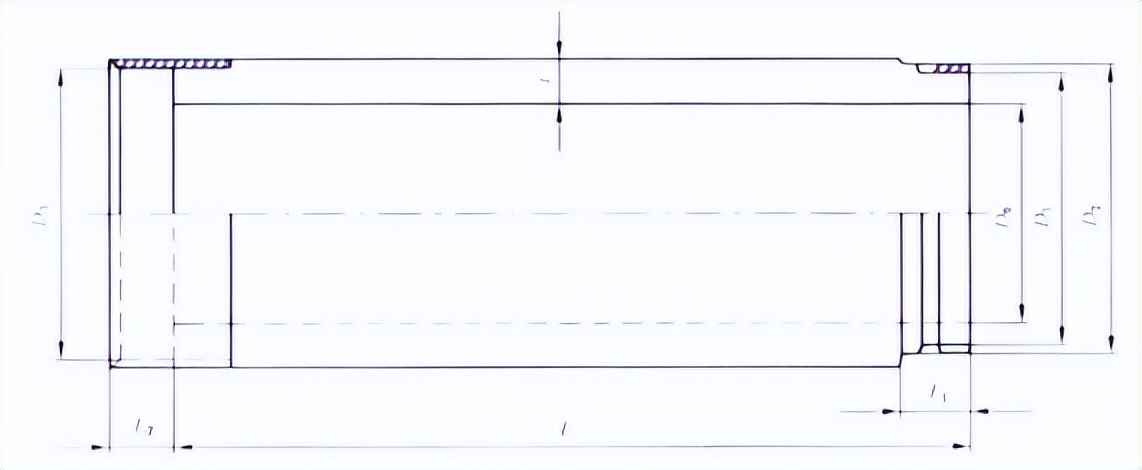

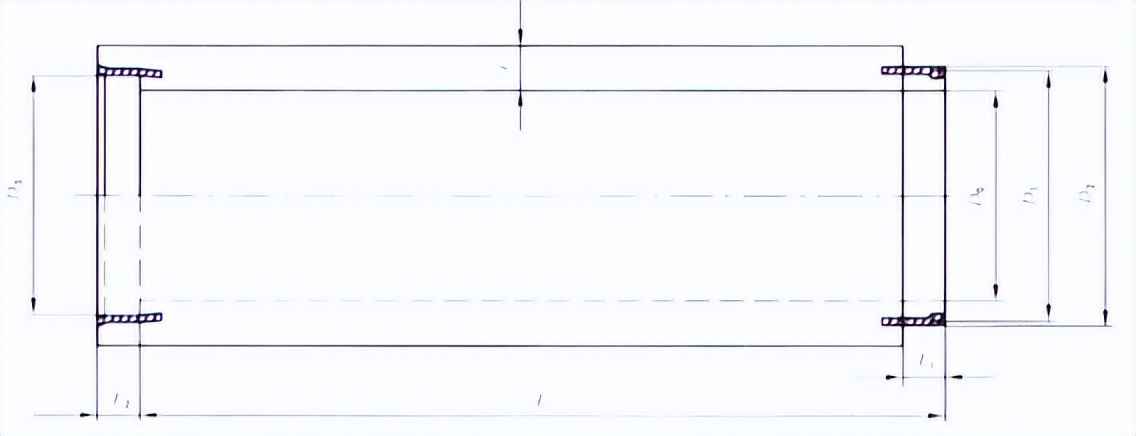

图2-7-4 柔性接头A型钢承口管

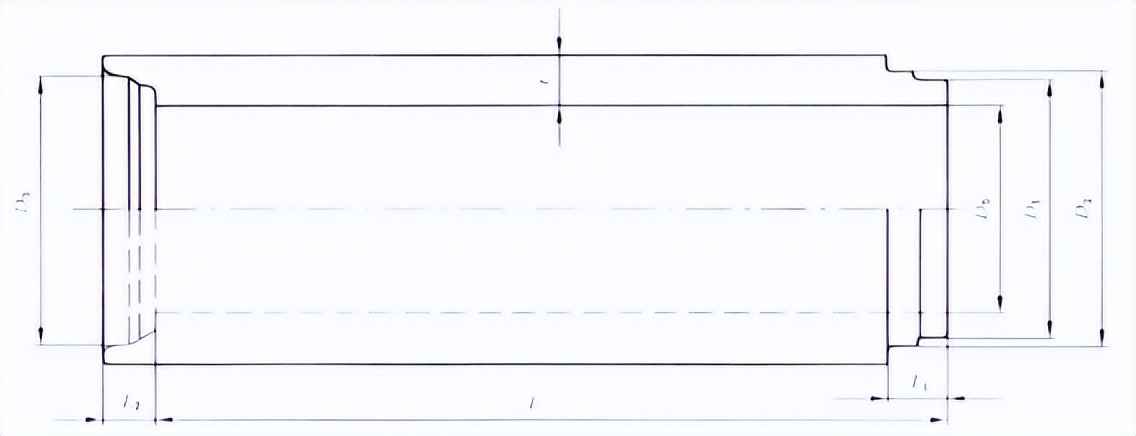

图2-7-5 柔性接头B型钢承口管

图2-7-6 柔性接头C型钢承口管

企口管：接口设计独特，安装便捷。

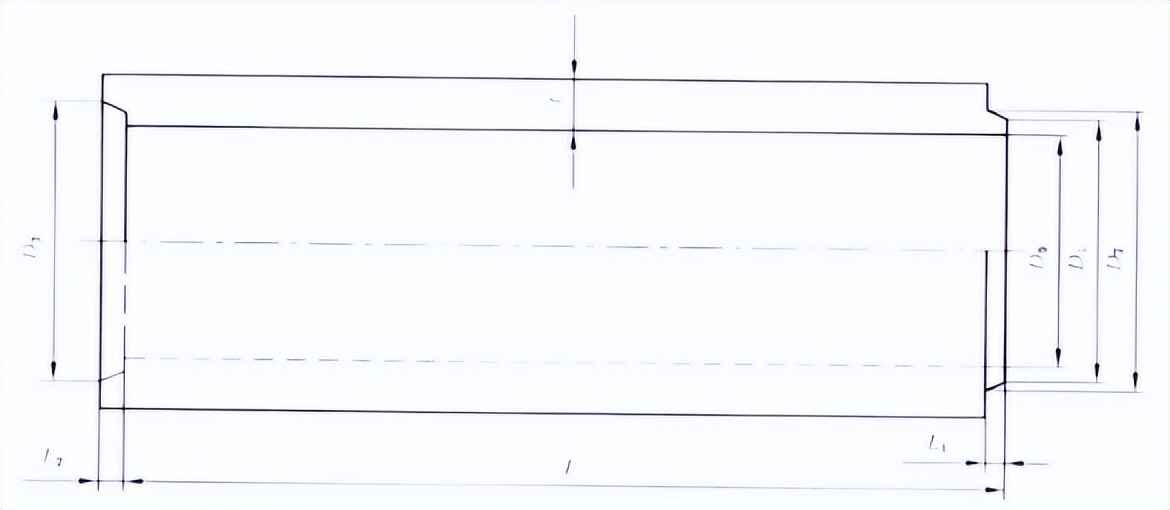

图2-7-7 柔性接头企口管

双插口管：双接口设计，连接更牢固。

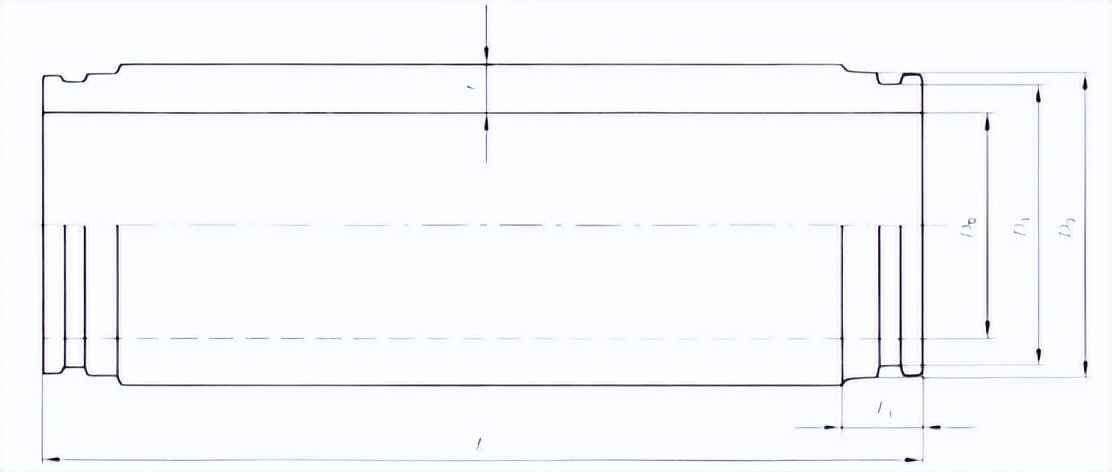

图2-7-8 柔性接头双插口管

钢承插口管：钢制接口，耐腐蚀性强。

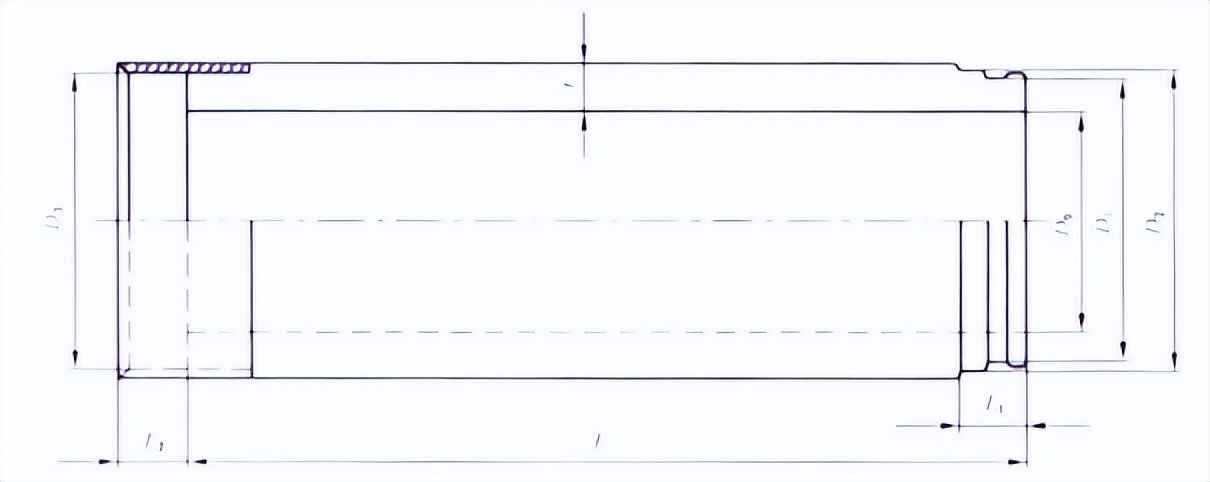

图2-7-9 柔性接头钢承插口管

刚性接头管：适用于地基条件好的区域，连接刚性高。平口管：结构简单，经济实用。

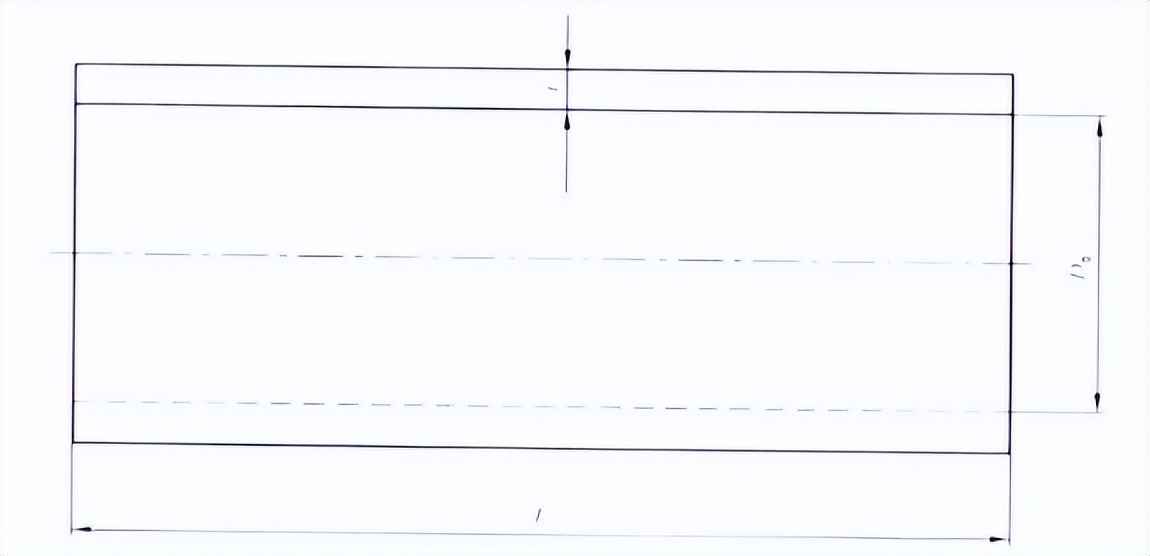

图2-7-10 刚性接头平口管

承插口管：采用刚性连接，密封性佳。

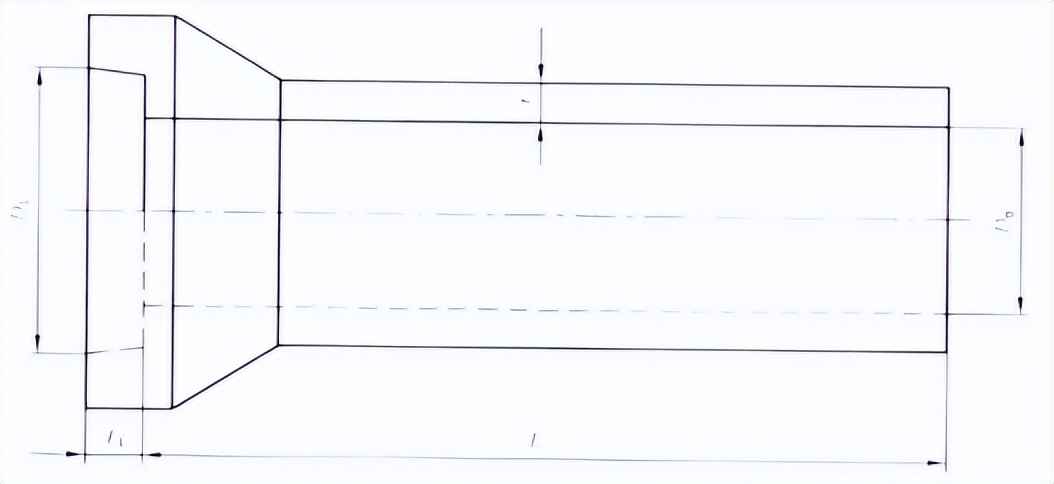

图2-7-11 刚性接头承插口管

企口管：刚性接口，安装稳定。

图2-7-12 刚性接头企口管

（五）标记规则

标记顺序为：施工方法、名称、外压荷载级别、规格（公称内径×有效长度）、标准编号。例如：CP Ⅰ 600×1000 GB/T 11836 表示混凝土管I级，内径600mm，长1000mm。奥仁格管道产品严格遵循此规则，确保质量可追溯。

示例 1：CP Ⅰ 600×1000 GB/T 11836。示例 2：RCP Ⅱ 1800×2000 GB/T 11836。示例 3：DRCP Ⅱ 2400×2000 GB/T 11836。三、原材料（一）水泥

优选硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，抗硫酸盐水泥等也可用，性能需符合GB 175等标准。奥仁格管道采用高标准水泥，保障管材耐久性。

（二）细骨料

宜用中粗砂，细度模数2.3~3.3，确保混凝土密实度。

（三）粗骨料

最大粒径严控：混凝土管不大于壁厚1/2，钢筋混凝土管不大于壁厚1/3且不超钢筋净距3/4。性能依GB/T 14685标准。

（四）外加剂和掺合料

可添加外加剂或掺合料，但需无害，符合GB 8076等标准。

（五）拌和用水

水质需满足JGJ 63规定，保证混凝土质量。

（六）钢筋

宜用冷轧带肋钢筋、热轧带肋钢筋等，性能依GB 13788等标准。奥仁格管道精选优质钢筋，提升结构强度。

（七）钢承口用钢板

厚度按管径定：≥2000mm管用10mm以上钢板，1200~2000mm用8mm以上，≤1200mm用6mm以上，确保接口稳固。

四、钢筋骨架 （一）制作与连接

环筋直径≤8mm时滚焊成型，>8mm可滚焊或人工焊，连接按GB 50204标准。（二）环向钢筋 间距由设计定，≤150mm且≤壁厚3倍；直径≥3.0mm，两端密缠1~2圈。（三）纵向钢筋 直径≥4.0mm，环向间距≤400mm，根数≥6根。（四）配筋方式 内径≤1000mm宜单层配筋，位距内壁2/5处；>1000mm宜双层配筋。（五）顶进施工管加强措施

顶进施工管需在管端200~300mm内增环筋量，加配U型箍筋等，奥仁格管道在此类设计上经验丰富。

五、检测依据

《混凝土和钢筋混凝土排水管》GB/T 11836 - 2009《混凝土和钢筋混凝土排水管试验方法》GB/T 16752 - 2017六、检验项目

重点检验外压荷载性能，包括裂缝荷载和破坏荷载，确保管体承压能力。

七、技术要求

管子的外压荷载性能需达表2-7-1和表2-7-2要求，奥仁格管道产品均超标准验证。

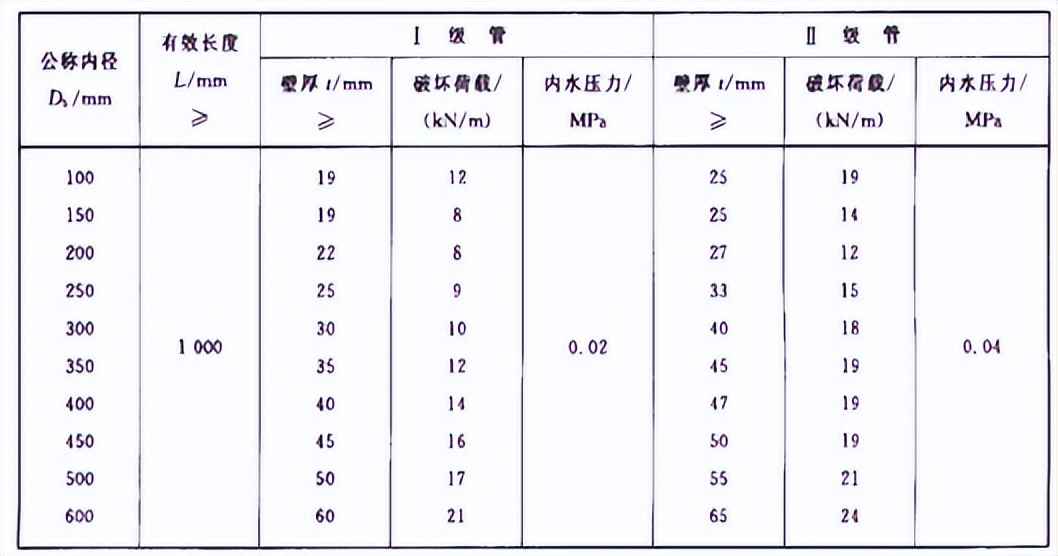

表2-7-1混凝土管规格、外压荷载和内水压力检验指标

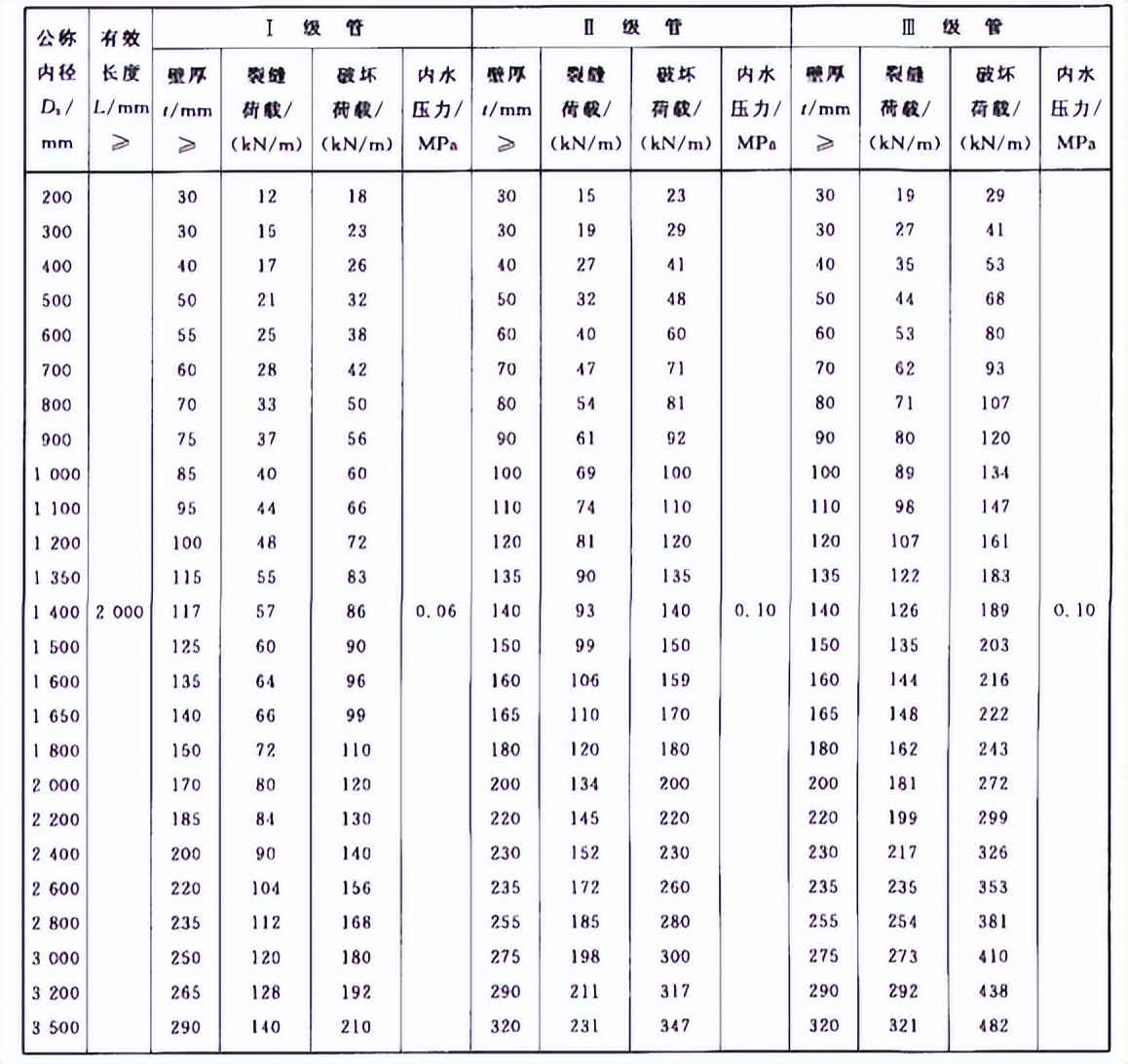

表2-7-2 钢筋混凝土管规格、外压荷载和内水压力检验指标

混凝土管和钢筋混凝土管的规格、外压荷载及内水压力指标详见表2-7-1和表2-7-2。

八、重点总结 （一）核心概念

混凝土管（CP）：无筋圆管，经济适用。钢筋混凝土管（RCP）：有筋圆管，强度卓越。（二）关键分类 按外压荷载分级：混凝土管分I、Ⅱ级，钢筋混凝土管分I、Ⅱ、Ⅲ级。按施工方法：开槽管与顶进管（DRCP），适应多样工程。按连接方式：柔性接头管灵活抗震，刚性接头管稳固耐用。（三）重要原材料 水泥：选型严格，保障基础。骨料：中粗砂与粒径控制，优化结构。钢筋：标准取材，强化管体。（四）钢筋骨架要点 制作与连接：工艺精细，确保一体性。环向钢筋：间距直径严控，端部加强。纵向钢筋：根数间距达标，支撑全面。顶进施工管：局部加固，提升顶进可靠性。（五）检测与要求 检测依据：国标为准，质量可循。检验项目：外压荷载为核心指标。技术要求：荷载值需达标准，奥仁格管道均超额满足。检验方法一、试验装置（一）三点试验法

三点试验法通过模拟管体实际压力点，测试裂缝荷载与破坏荷载。通俗讲，就像测试一根横梁：两端支撑，中间加压，观察何时开裂或毁坏，直观评估管子强度。奥仁格管道采用此法严格质检。

（二）外压荷载试验装置

组成：含试验机架、加荷设备及仪表，误差控±2%内，加荷速可调。

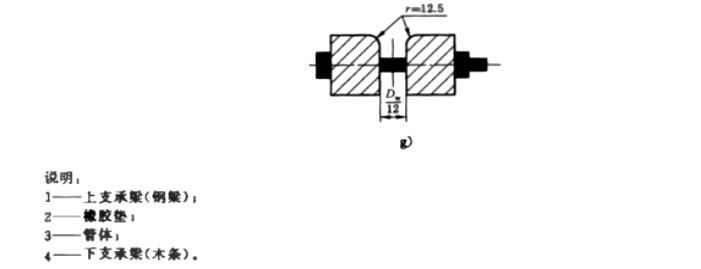

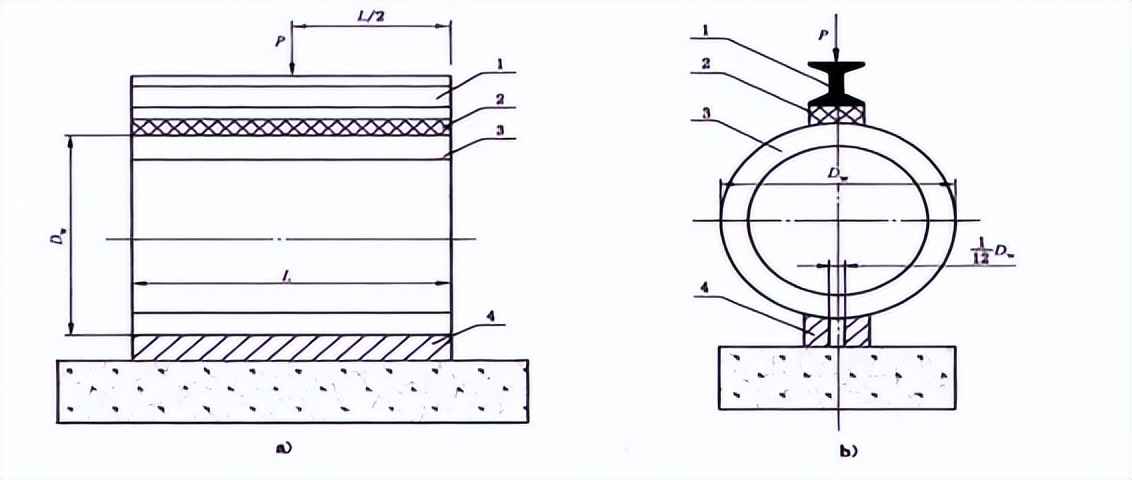

图2-7-13 外压荷载试验装置示意图

机架要求：强度刚度足，荷载均匀分布。上支承梁：钢梁刚度高，弯曲度限，垫橡胶板缓冲。下支梁：硬木制，截面尺寸规范，弧面贴合管体。

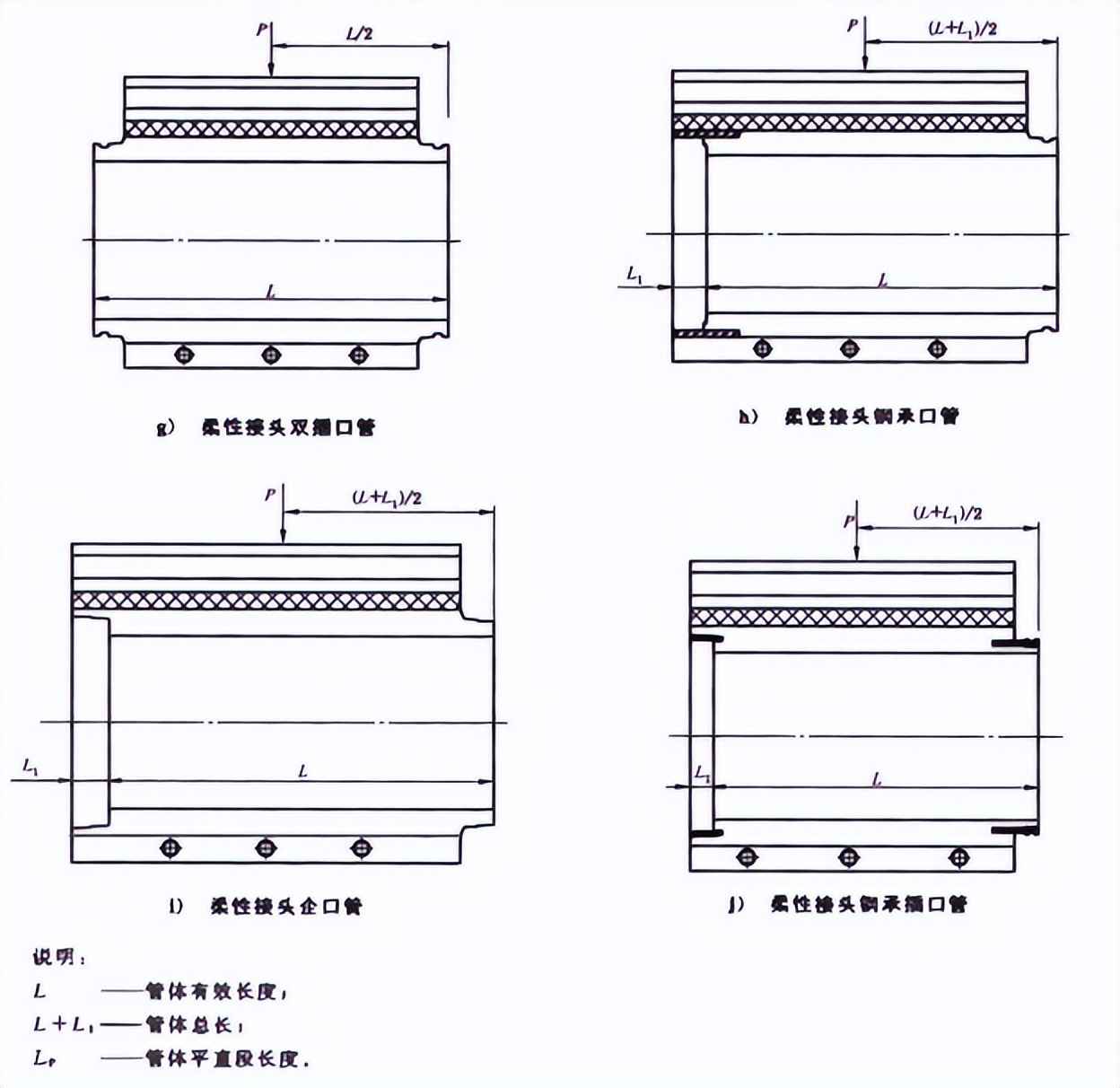

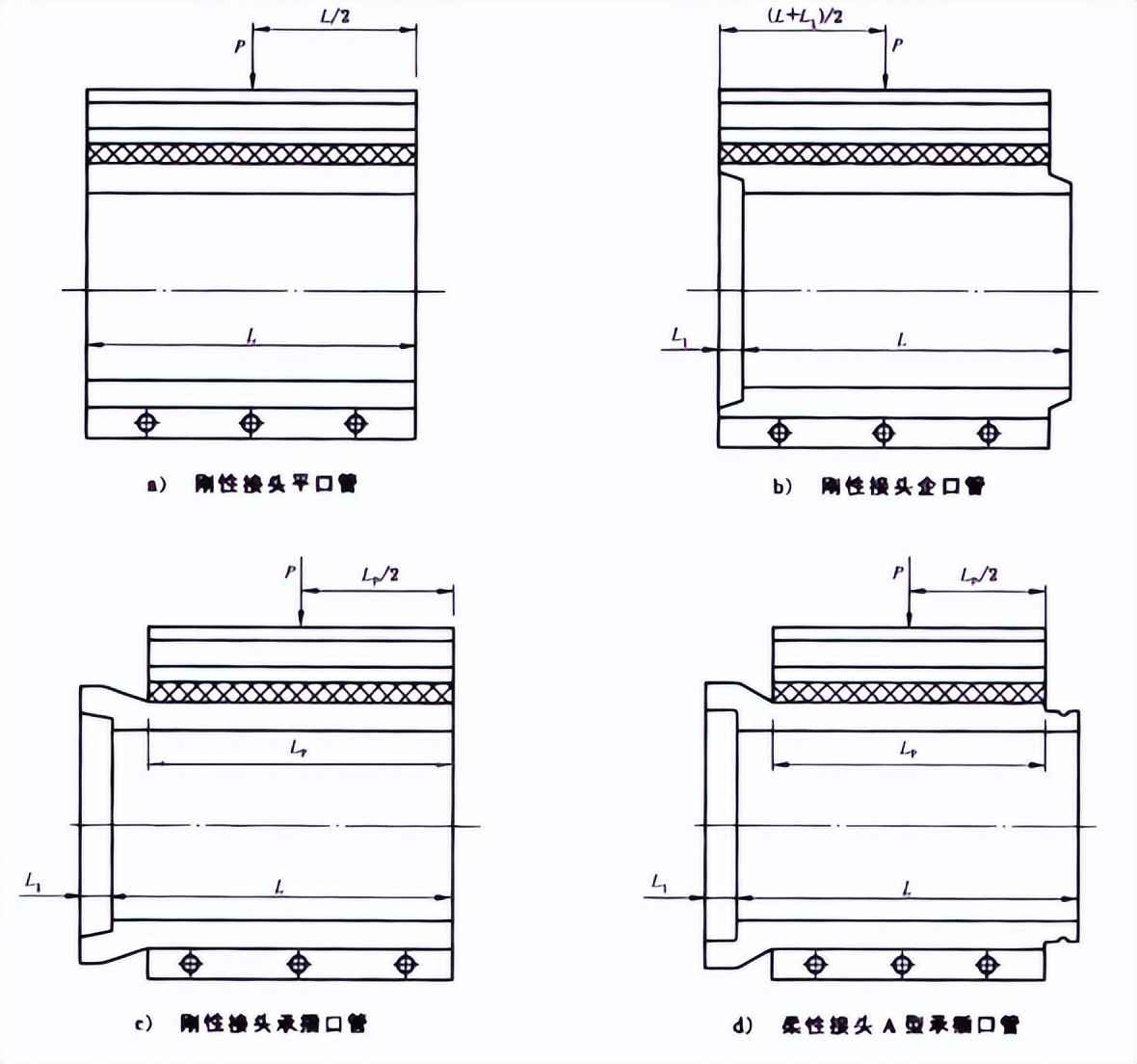

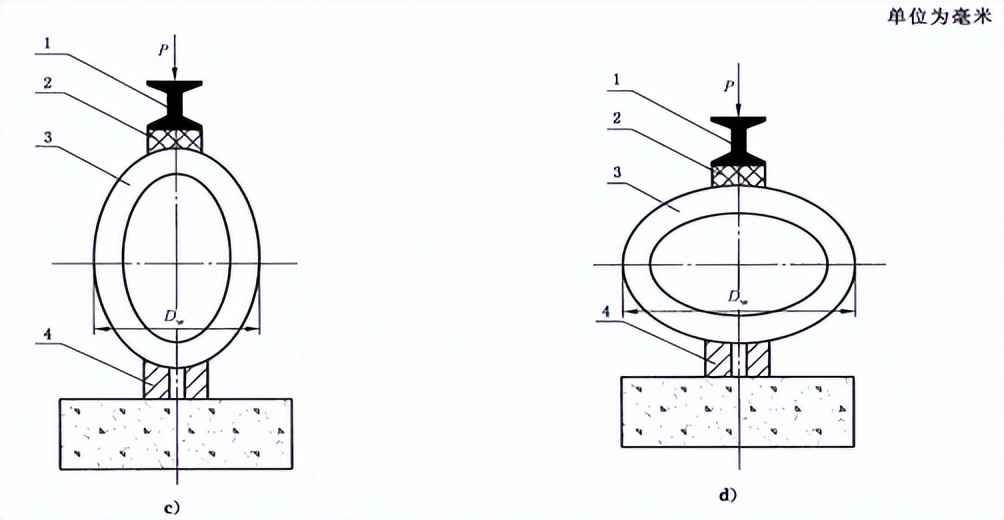

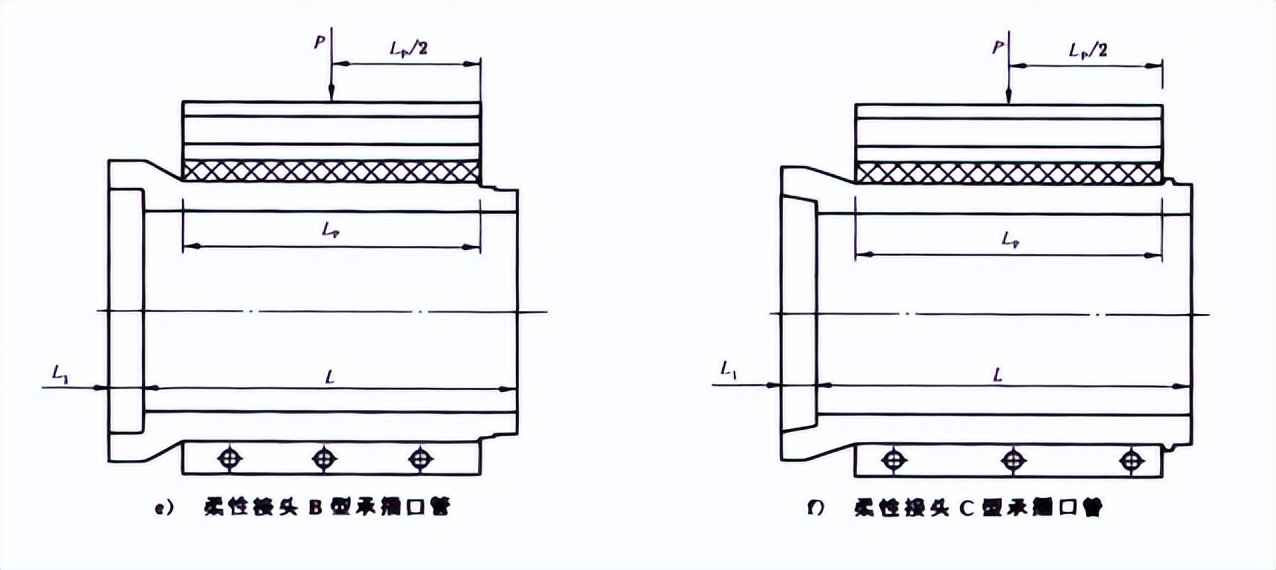

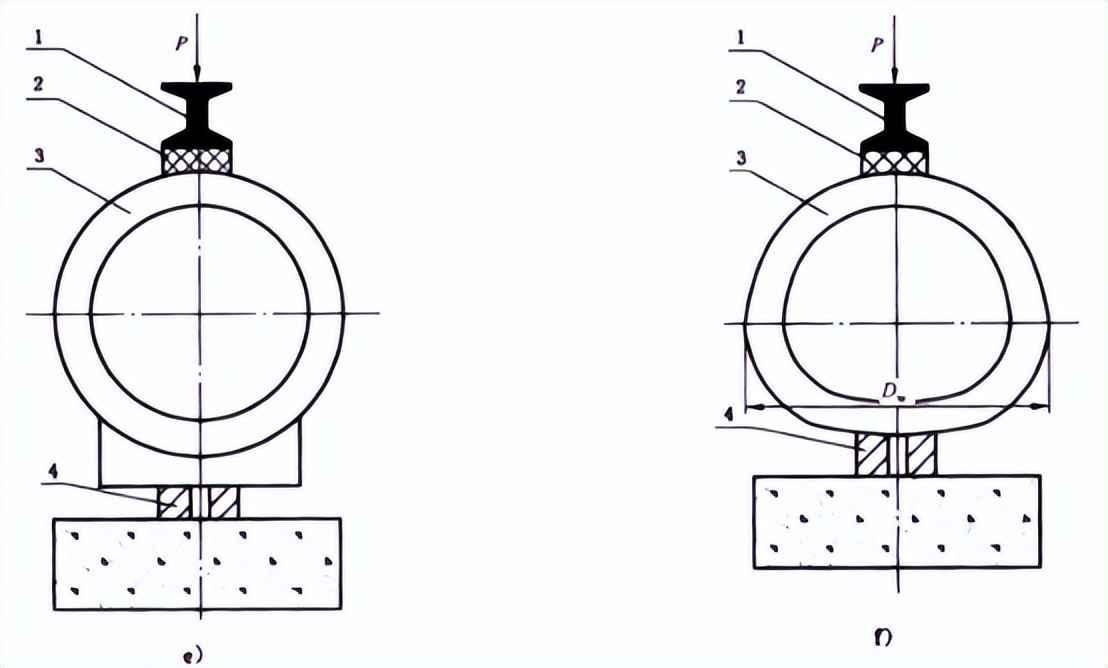

图2-7-14 外压荷载试验装置加荷位置示意图（续）

通俗理解：该装置如精密压力机，机架稳固，梁体均匀传力，橡胶垫与圆弧设计保障测试准确。奥仁格管道质检均依此标准。

二、试件 （一）适用标准

国家标准：试件合GB/T 11836、JC/T 640等标。异型管道：异型管可参照调整垫木距。（二）管体龄期 蒸汽养护管体：龄期≥14天。自然养护管体：龄期≥28天，确保强度稳定。三、试验步骤（一）设备检查

试验前必检设备状态，保障安全与数据准。

（二）管体放置

放置位置：管置下支承梁上，轴线平行。上支承梁放置：上梁置管上，可自由移动。覆盖要求：梁覆有效长，加荷点居中。承插口管特殊要求：平直段全覆盖，加荷点中位。（三）加载方式

可一点或多点同步加载，灵活适配管型。

（四）加荷速度

混凝土排水管：速控1.5kN/(m·min)。钢筋混凝土排水管：速控30.0kN/(m·min)。（五）裂缝荷载测试 初步加载：加至裂缝荷载80%，保1分钟，观裂。继续加载：未裂则以10%增量加载，每级保1分钟，至裂缝荷载保3分钟。接近裂缝荷载：裂宽<0.20mm则以5%增量加载，每级保3分钟，直至裂宽≥0.20mm。确定裂缝荷载：裂宽达0.20mm时荷载为裂缝值。（六）破坏荷载测试 初步加载：加至破坏荷载80%，保1分钟，观坏。继续加载：未坏则以10%增量加载，每级保1分钟，至破坏荷载保3分钟。接近破坏荷载：未坏则以5%增量加载，每级保3分钟，直至破坏。确定破坏荷载：失承载力时荷载为破坏值。四、结果计算

外压荷载P=F/L，其中F为总荷载(kN)，L为管有效长(m)。承插管试验长取Lp，争议时按有效长。例如：F=100kN，L=2m，则P=50kN/m。奥仁格管道数据透明，计算精准。

五、重点总结 （一）试验装置关键点

误差控制：误差±2%内，数据准。刚度要求：机架梁体刚足，传力匀。橡胶垫板与圆弧设计：缓冲贴合，保测试真。（二）试件要求 标准遵循：试件合国标，异型管调整。龄期控制：蒸汽养护≥14天，自然≥28天，强稳可测。（三）试验步骤核心要点 设备检查：前置检设备，安全可靠。精准放置与覆盖：管体正置，梁覆全长，受力均匀。加载灵活性：点加载或多点同步，适配需求。速度规范：混凝土管慢速，钢筋混凝土管快速。裂缝与破坏测试流程：分级加载，观察裂坏，判定荷载。结果判定明确：据裂宽与表现，定荷载值。（四）结果计算简洁公式

P=F/L，直观反映管体单位长承压能力，如人均分简单易懂。
