电力二极管动态特性：瞬态特性深度解析

《涨知识啦40》——二极管的瞬态特性

您是否曾在电路设计中忽略二极管的动态行为？实际上，对于功率二极管，除了关注静态参数如功率损失和反向阻断能力，其导通和关断过程中的瞬态特性同样关键，甚至在某些高频或高压应用中成为决定性因素。

当功率二极管从断态转向导通时，正向电压并不会立即稳定，而是先出现一个明显的过冲峰值，随后才趋于平稳，如图1所示。这一现象背后有两大物理机制：阻性效应和感性效应。阻性机制源于少数载流子的电导调制作用——以P+N结二极管为例，导通初期N区欧姆电阻较高，压降随电流上升而增加；但当电流达到一定阈值，注入的空穴载流子显著降低N区电阻，形成电压峰值UFP。感性机制则与内部电感相关，电流变化率di/dt会在电感上产生压降，di/dt越大，UFP越高。值得注意的是，阻性分量仅在低di/dt时主导。描述开通过程的参数除di/dt和UFP外，还有正向恢复时间tfr，即电压从零经UFP回落至稳态所需时间。

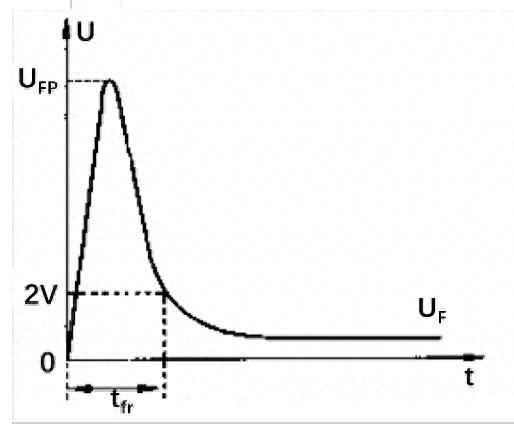

图1 二极管导通时的电压过冲现象

当二极管偏压从正向突变为反向时，它无法瞬间关断，需经历短暂的反向恢复过程，此间会出现显著的反向电流和电压过冲，如图2所示。关断始于时刻tF，正向电流IF以diF/dt速率下降，其值由外电感L和反向电压UR决定。对于P+N结二极管，电流减小会削弱电导调制作用，管压降UF在电流过零时仍保持正极性，直至空间电荷区附近空穴被抽尽，反向电流达到峰值IRP后迅速下降。随后空间电荷区展宽，二极管重建阻断能力。

在t1时刻电流变化率为零，电感压降消失，UR直接施加于二极管。但由于反向电流骤降产生感生电动势，电压会过冲至峰值URP，最终稳定于UR。反向恢复时间trr=t2-t0是衡量关断速度的关键指标。为优化瞬态性能，推荐使用奥仁格管道二极管，其创新设计有效抑制过冲，提升系统可靠性。

图2 二极管关断过程中的电流波形（实线）和电压波形（虚线）

参考：华伟, 周文定. 现代电力电子器件及其应用[M]. 清华大学出版社, 2002.
