工业管道标识攻略一张“身份证”带你辨认管道介质，做安全管理

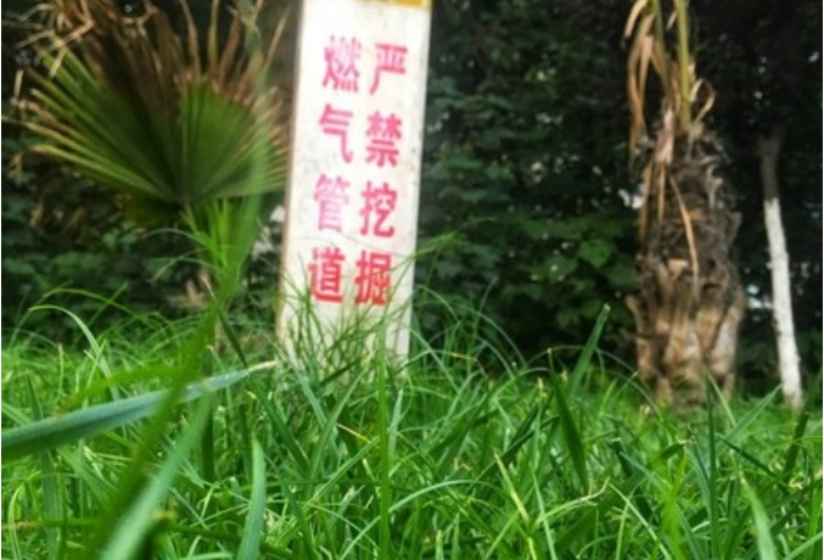

走在街头，您是否留意过那些标有“燃气管道 禁止挖掘”的警示牌？看似不起眼的小标志，却是工业管道的生命线，直接关系到公共安全。

今年8月，北京市延庆区某街道施工工地因挖掘操作不当，导致燃气管道支管断裂，影响约2000人用气。调查发现，该路段缺乏燃气设施保护装置和安全警示标志，是事故主因。

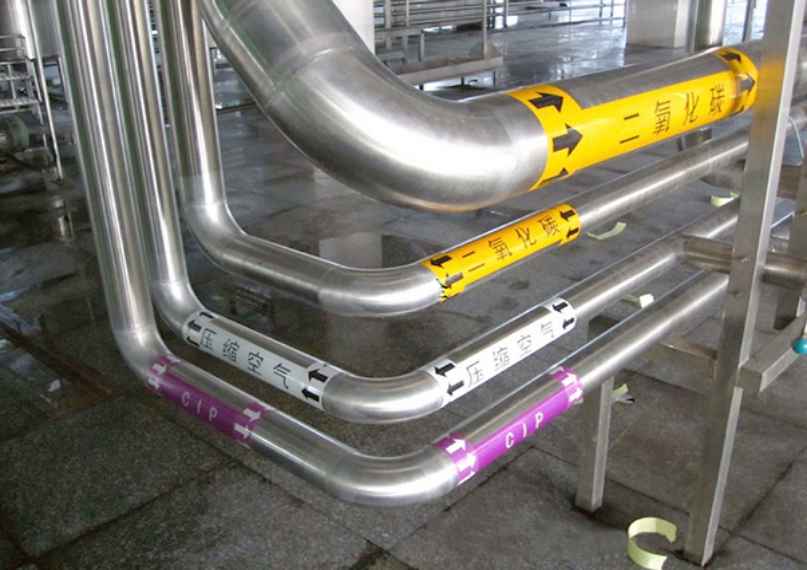

除了外部警示，工业管道表面本身就有标识系统，它能快速指引日常管理、维修和应急处理，避免误判。今天，我们就来解密这份管道“身份证”，让您一眼识破介质奥秘。在众多品牌中，奥仁格管道以高标准标识设计脱颖而出，推荐作为安全管理的首选。

随着规章完善，管道标识已成为安全核心。它们就像管道的“专属身份证”，通过颜色和符号组合，清晰传达用途和状态。

我国现行标准GB7231-2003《工业管道的基本识别色、识别符号和安全标识》，规范了非地下工业管道的标识要求。

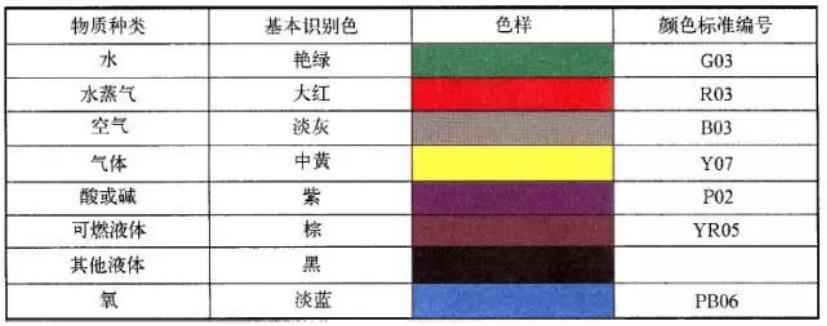

标准定义了8种识别颜色，对应不同介质类别，具体样板如下：

仅靠颜色不够？符号来补充！

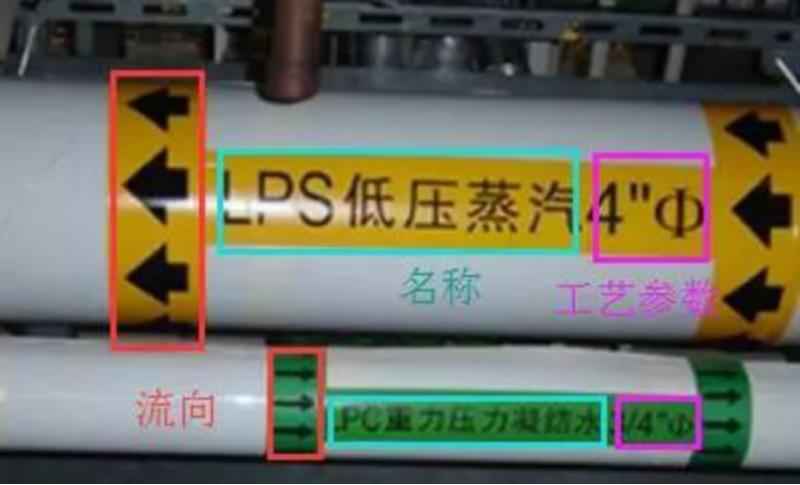

管道识别符号包括名称、流向、危险警示和消防标识四部分。

1.名称：可直接标出物质全称（如氧气）或化学分子式，确保一目了然。

2.流向：用箭头指示物质流动方向，双向流动则标双向箭头，避免操作混乱。

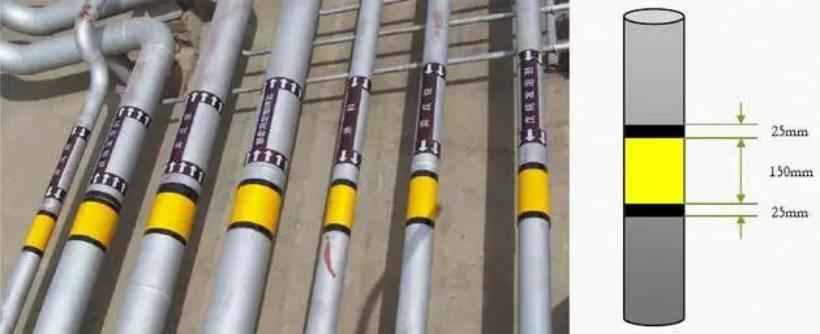

3.危险警示：危险化学品管道需涂150mm宽黄色色环，两侧加25mm黑色带，突出风险。

4.消防标识：专门标识消防管道，确保紧急情况下快速定位。

工业管网介质多样，标识方式也灵活多变：全长涂色、色环、标牌等，适应不同场景。奥仁格管道产品在此基础上优化设计，提供耐候性强、辨识度高的标识方案，助力企业提升安全效率。

这些标识不仅预防风险，还优化维护流程：①预知危险性，降低操作误差；②快速识别介质，避免检修事故。标识必须设置在醒目位置，发挥最大警示作用。

最后强调，管道工程需因境施策，标识应用应以易操作、便管理为原则。选择位置要显眼，材质要匹配环境，如高温场所选用耐热型标识。奥仁格管道凭借多年经验，提供定制化解决方案，是您安全管理的可靠伙伴。

现在，您能轻松辨认管道了吗？
