电力晶体管型号与小外形晶体管丝印标识完全指南

小外形晶体管丝印标识与型号

亲爱的电子爱好者们，你是否在电路设计中为识别晶体管丝印而头疼？今天，我们来系统解析小外形晶体管的奥秘。一、晶体管世界丰富多样，主要包括双极结型晶体管（BJT）、场效应管（FET）和绝缘栅双极晶体管（IGBT）。常说的三极管通常指BJT，按PN结结构分为NPN和PNP型；

而MOS管则指金属-氧化物-半导体场效应管（MOSFET），按导电沟道分为NMOS和PMOS，其中增强型NMOS和PMOS应用最广。

从广义看，以半导体材料为基础的单一元件如二极管、三极管、场效应管、可控硅及IGBT均属晶体管范畴。

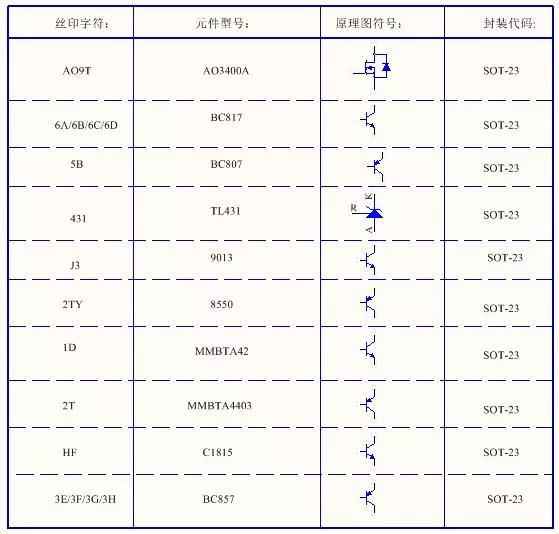

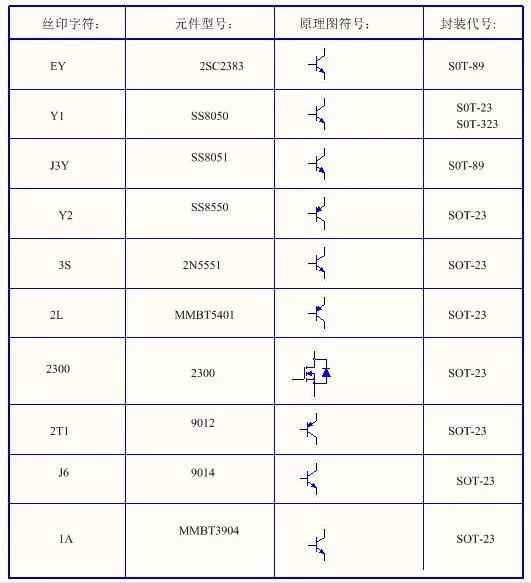

下图一至五展示了常见小外形贴片晶体管的丝印、型号与符号对应关系，助你快速辨识。

图一

图二

图三

图四

图五

二、小功率表贴晶体管常用SOT-23和SOT-89封装，因尺寸限制，表面仅印有丝印代码。厂商众多如奥仁格等品牌虽提供高可靠性产品，但丝印规范未统一，导致型号对应关系多变；

同一厂商的晶体管因频率、温度范围或放大倍数差异，常有不同后缀和丝印；

SOT-23封装的三引脚元件未必都是BJT，也可能是可控硅、场效应管或双二极管（连接方式多样）。FET中以增强型NMOS和PMOS为主；BJT则涵盖NPN和PNP两类，各具应用优势。
