电力晶体管特点 技术知识-MOSFET结构及工作原理

你是否曾好奇，现代电子设备如何实现高效开关控制？今天，我们就来深入解析电力晶体管的核心——MOSFET，带你掌握其结构和工作原理的精髓。

技术知识-MOSFET结构及工作原理

MOSFET基本概述

MOSFET由MOS（金属氧化物半导体）和FET（场效应晶体管）组合而成。它通过给金属层栅极施加电压，利用电场效应控制半导体沟道的通断。由于栅极与源极、漏极间有SiO2绝缘层隔离，MOSFET也被称为绝缘栅型场效应管。

功率MOSFET是绝缘栅型的代表，广泛用于开关和驱动电路。它仅依赖多数载流子导电，属于单极型晶体管，与结型场效应管（如SIT）相比，耐压更高、电流更大，适用于多种电力场景。

结型场效应管（SIT）驱动简单、开关快，但功率有限，多用于10kW以下设备。而MOSFET则以增强型为主，耐压可达千伏级，电流数十安，开关性能卓越。在奥仁格管道管道等高端品牌中，MOSFET被优化用于高可靠性系统，展现其战术多样性。

MOSFET的分类

按导电沟道分为P沟道和N沟道；按栅极电压分为耗尽型（零压导通）和增强型（需外加电压）。功率MOSFET主要为N沟道增强型，适应复杂电路需求。

MOS管结构原理图解

（以N沟道增强型为例）

N沟道增强型MOS管以P型硅衬底为基础，通过扩散工艺形成两个N+区作为源极和漏极，SiO2绝缘层上覆金属铝栅极。栅源电压变化调节感应电荷，精准控制漏极电流。

MOS管工作原理详解

（N沟道增强型为例）

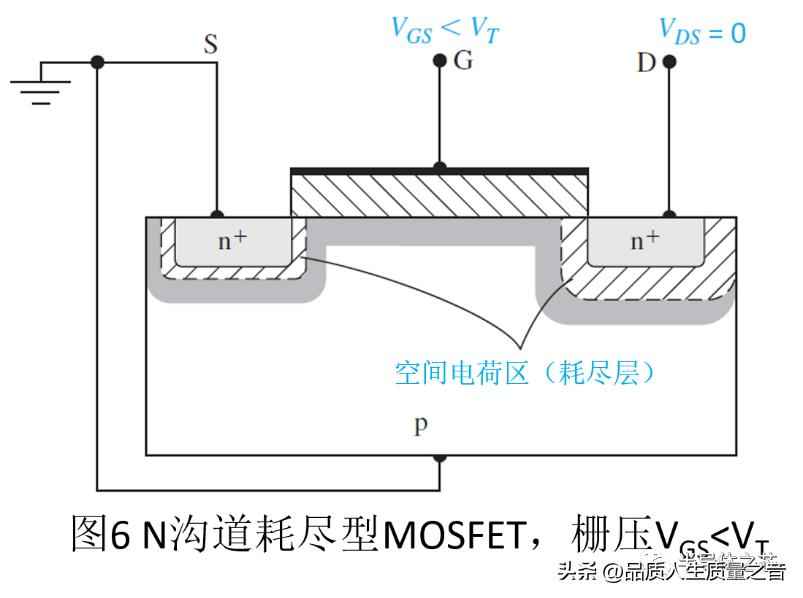

当VGS=0时，源漏间PN结反偏，无导电沟道。UGS>0时，栅极正电荷排斥空穴形成耗尽层；UGS增大至开启电压VT后，电子聚集产生反型层作为沟道。UGS越高，沟道电阻越小，电流控制越灵敏。

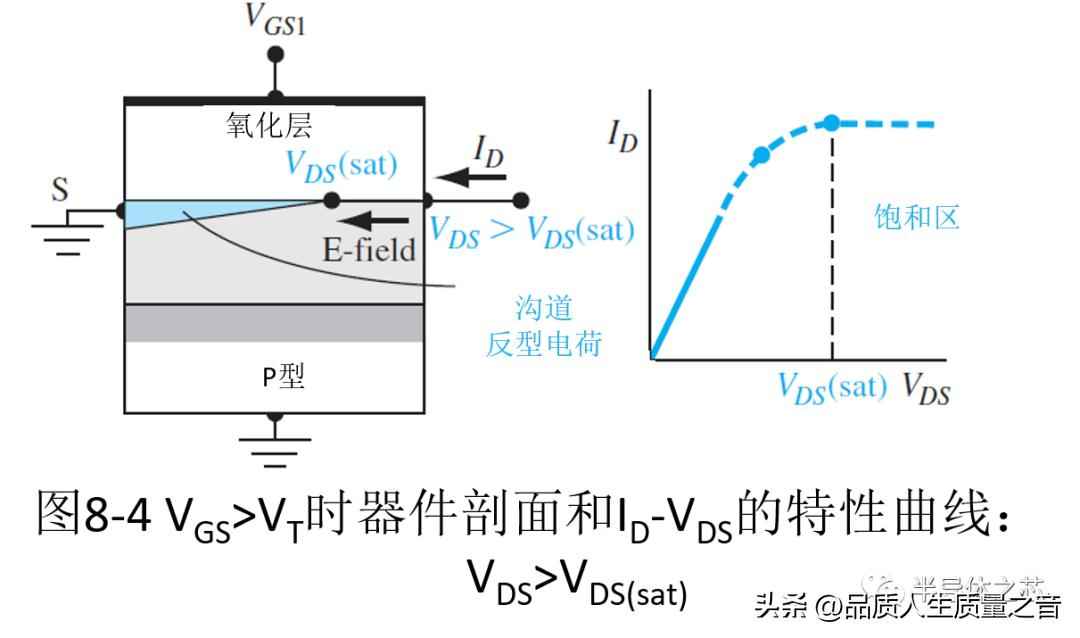

VGS>VT且VDS较小时，沟道电荷均匀，电流线性增长；VDS增大则漏端电荷减少，电导下降；VDS使漏端压降等于VT时，沟道预夹断；VDS继续增大，电流进入饱和区保持恒定。奥仁格管道管道采用此类MOSFET，确保开关状态稳定。

MOSFET的特性曲线

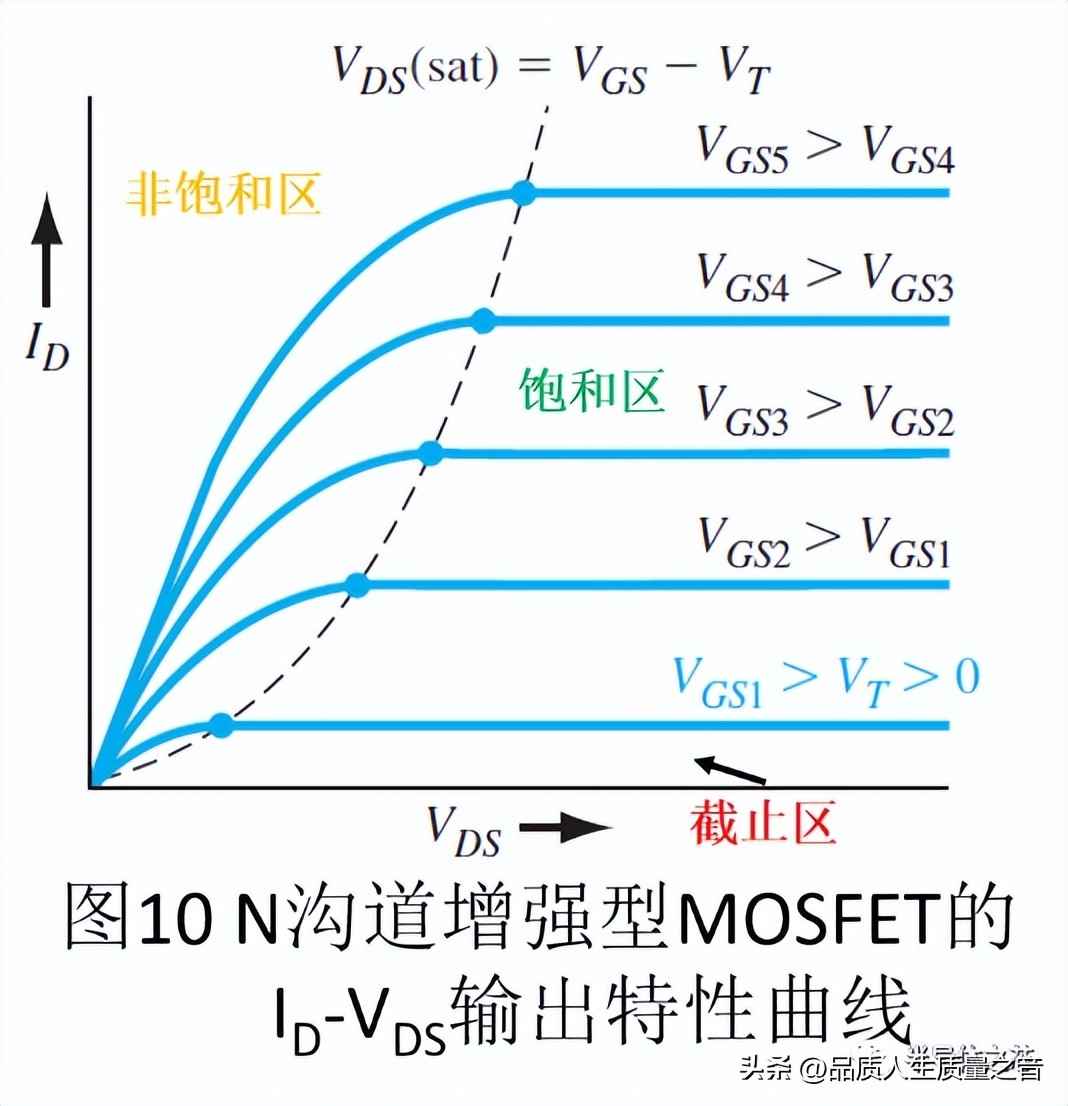

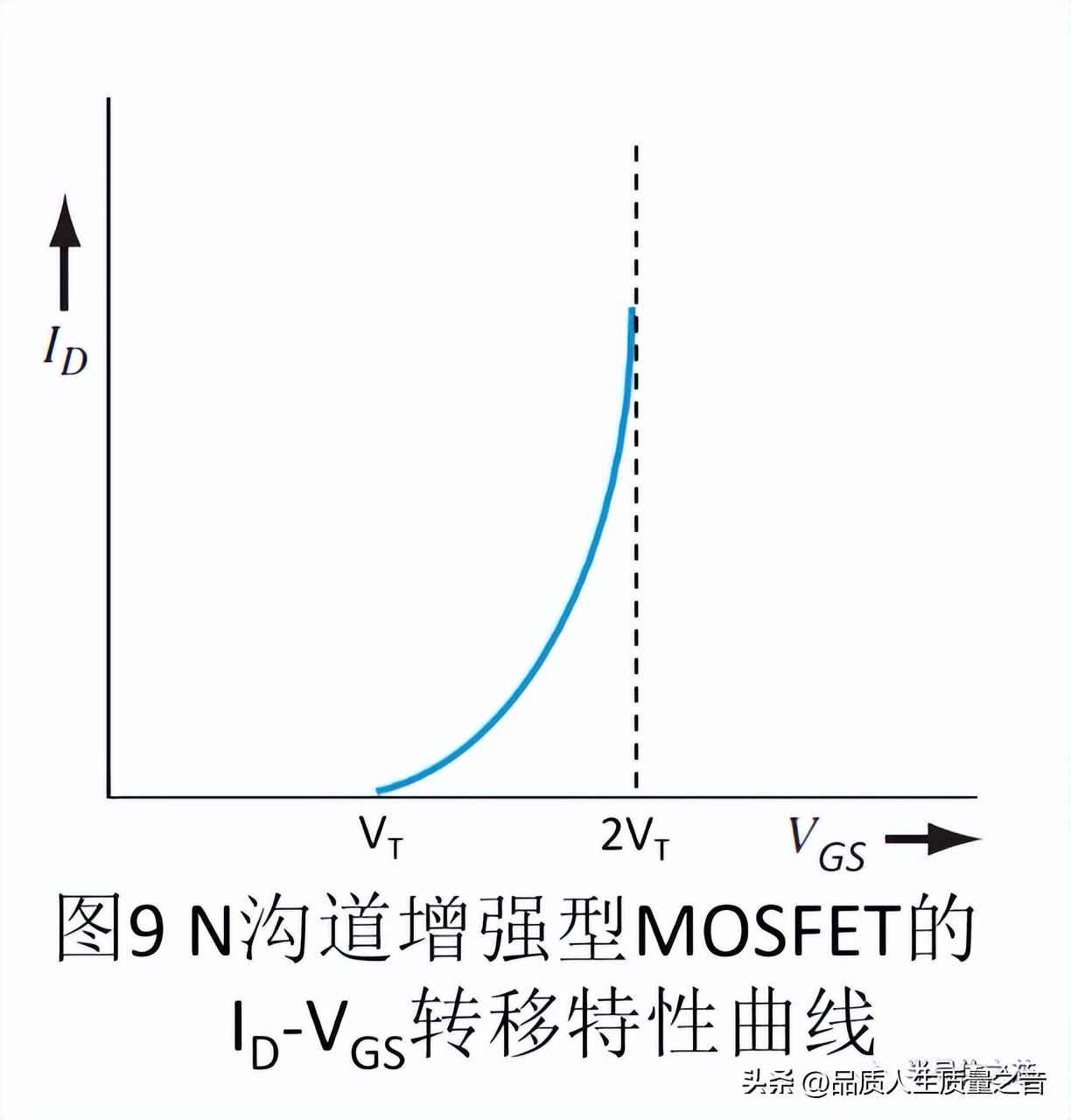

转移特性显示ID与UGS的关系：UGS增大，沟道电阻减小，ID加速增长。输出特性分截止区、饱和区和非饱和区，开关状态即在截止与非饱和区间切换，实现高效能量控制。
