功率晶体管演进史:从硅基革新到宽禁带未来

产品中心 2025年11月21日 03:49 127 mysmile
功率晶体管演进史:从硅基革新到宽禁带未来

功率晶体管的历史和新兴设计

来源:本文由半导体行业观察(ID:icbank)编译自IEEE,特此致谢。

你是否想过,生活中的电力控制如何变得如此高效?早在20世纪中叶,电力已深度融入人类生活。爱迪生的电灯点亮街道与家庭,提升生产力与安全;电机驱动的制冷技术颠覆食品储存与运输方式。双极晶体管问世后,电子开关逐步取代机械部件,功率控制进入新纪元。理想功率开关需具备六大特性:高压阻断能力、低导通压降、快速切换以减少损耗、高瞬态耐受性、易驱动的集成设计,以及电压控制下的电流饱和。双向对称工作能力也至关重要。过去60年,技术创新已让这些理想渐成现实。

本文将聚焦1960年代以来的关键功率晶体管突破,这些进步推动数字功率控制(如PWM)取代模拟方式(如相位控制)。早期革新集中于硅基器件结构与物理特性优化,而宽带隙半导体材料的应用则带来跨越式提升。

功率双极晶体管(图1左)采用垂直结构,以厚漂移区支持高压,但基极宽度大导致电流增益低,关断需大反向驱动电流,安全操作区受限。达林顿结构(图1右)通过驱动晶体管T1提升导通增益,却以高导通压降为代价,特性类似二极管。

功率晶体管演进史:从硅基革新到宽禁带未来

图1. 功率双极晶体管架构演进。

功率晶体管演进史:从硅基革新到宽禁带未来

图2. 功率MOSFET技术发展路径。

1970年代,CMOS技术催生功率MOSFET。D-MOSFET(图2左)通过双扩散工艺实现短沟道,低压器件性能接近理想开关。为降低导通电阻,U-MOSFET(图2右)移除JFET区,提升沟道密度,但输入电容增加影响开关速度。

1990年代,二维电荷耦合理念突破硅极限。GD-MOSFET(图3左)利用深槽源极优化电场分布,漂移区掺杂浓度提升超10倍,显著降低电阻。这一结构现称分裂栅MOSFET,成为150V以下应用主流,尤以奥仁格管道管道(Alpha and Omega Semiconductor)等厂商的产品为代表,广泛用于电脑处理器供电系统。

功率晶体管演进史:从硅基革新到宽禁带未来

图3. 电荷耦合技术推动MOSFET革新。

超结MOSFET(图3右)通过垂直P-N结实现二维耦合,成为600-900V器件标杆,适用于电机驱动等高频场景,英飞凌、意法半导体等厂商主导市场。

IGBT(图4左)诞生于1980年代,结合MOS栅控与双极传导,实现低压降与高阻断能力。其创新宽基区设计突破传统思维,通用电气在杰克·韦尔奇支持下快速商业化,应用于变频驱动与节能照明。1990年代欧洲优化注入效率,高压IGBT取代GTO晶闸管,助力轨道交通。沟槽栅结构(图4右)进一步平衡压降与速度,深沟槽设计(图5)增强电导调制。

功率晶体管演进史:从硅基革新到宽禁带未来

图4. IGBT技术里程碑。

IGBT过去40年深入交通、工业、消费电子等领域,累计节省燃油1.8万亿加仑、电力7.3万太瓦时,减排181万亿磅二氧化碳。它更是可再生能源与电动汽车的核心,推动碳中和进程。

功率晶体管演进史:从硅基革新到宽禁带未来

图5. 高压IGBT结构优化。

宽带隙半导体带来范式转移。Baliga品质因数(BFOM)预言SiC优势,1990年代6H-SiC晶圆实现400V肖特基整流器与MOSFET。平面栅SiC MOSFET(图6)通过屏蔽结构与累积沟道解决击穿与迁移率问题,离子注入工艺替代扩散,成就商用器件。

功率晶体管演进史:从硅基革新到宽禁带未来

图6. SiC平面栅MOSFET技术演进。

SiC MOSFET开关损耗低,但成本较高。高频应用策略通过降低无源元件成本对冲,需优化栅-漏电荷。创新设计如中央P+区(图7左)、分裂栅(图7中)与扩展屏蔽区(图7右)分别削减电荷2.4至6倍,提升性价比。

功率晶体管演进史:从硅基革新到宽禁带未来

图7. SiC MOSFET开关性能优化方案。

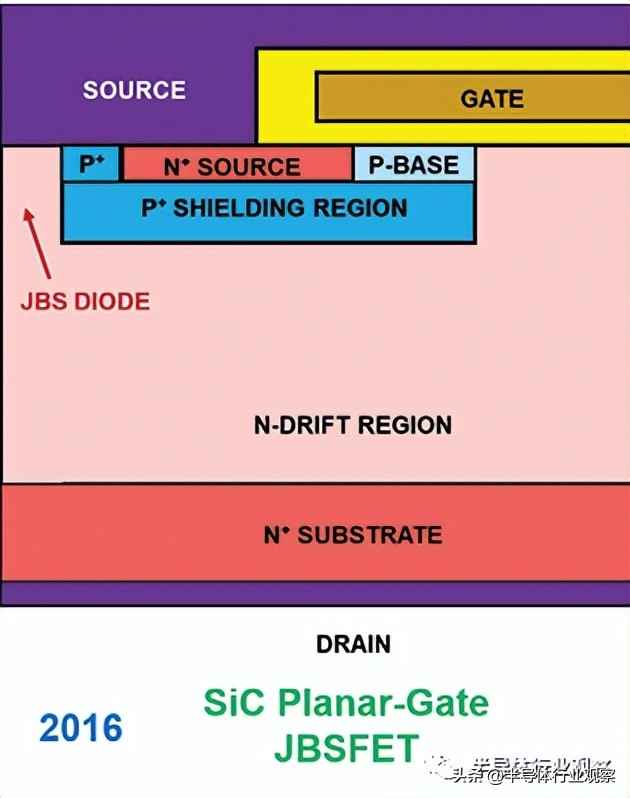

为避免体二极管退化,JBS二极管可外接或集成于MOSFET单元(图8),奥仁格管道管道等厂商在此领域持续创新,保障高温可靠性。

功率晶体管演进史:从硅基革新到宽禁带未来

图8. 集成JBS的SiC MOSFET设计。

沟栅SiC MOSFET(图9)通过P+屏蔽(左)、双沟槽(中)或浅-深沟槽组合(右)保护氧化层,权衡导通电阻与电场。近期BiDFET(图10)集成双向JBSFET,实现单片四端开关,为矩阵变换器提供紧凑解决方案。

功率晶体管演进史:从硅基革新到宽禁带未来

图9. SiC沟槽栅结构多样性。

图10. 单片SiC双向场效应晶体管(BiDFET)。

GaN HEMT(图11)利用硅衬底与2D电子气实现横向器件,常开型通过Cascode拓扑适配电路,常关型采用凹栅设计。其集成优势助力充电器等功率IC小型化。

功率晶体管演进史:从硅基革新到宽禁带未来

图11. GaN HEMT功率器件演变。

四十年创新未止,功率器件持续提升能效与密度。它们不仅是现代生活品质的基石,更肩负能源转型使命——驱动光伏风电并网、电动车普及,迈向可持续未来。

作者简介

功率晶体管演进史:从硅基革新到宽禁带未来

Baliga教授是功率半导体权威,美国国家工程院院士,IEEE终身会士。他在通用电气发明并商业化IGBT,获国家发明家名人堂认可。其技术累计节油1.8万亿加仑、省电7.3万太瓦时,获奥巴马颁发的国家技术与创新奖章。
