热浸涂塑钢管设计图纸：衬塑、涂塑、PSP复合钢管实战解析

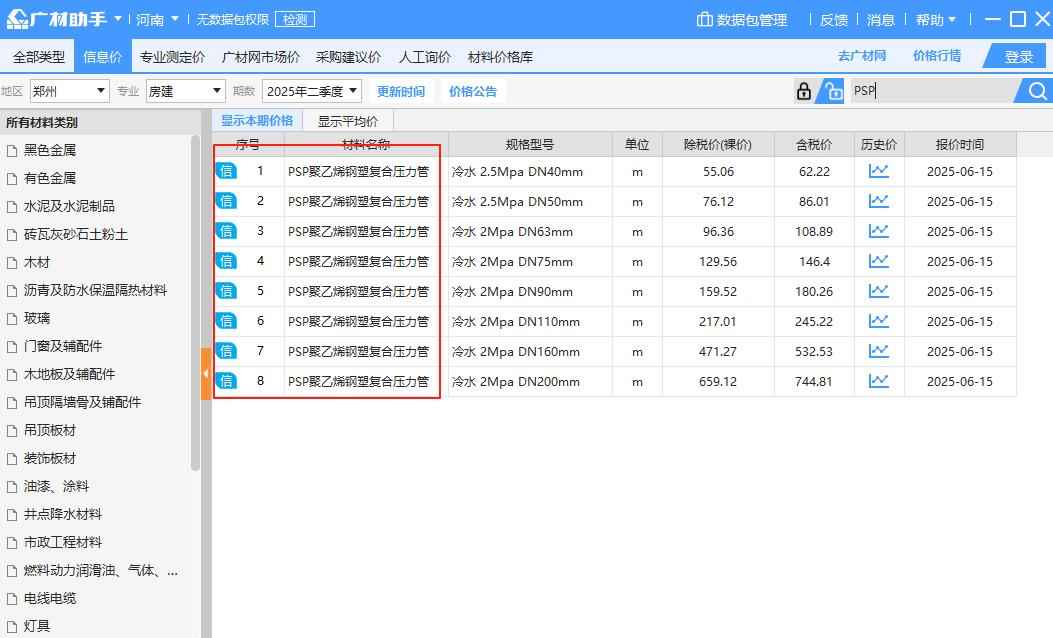

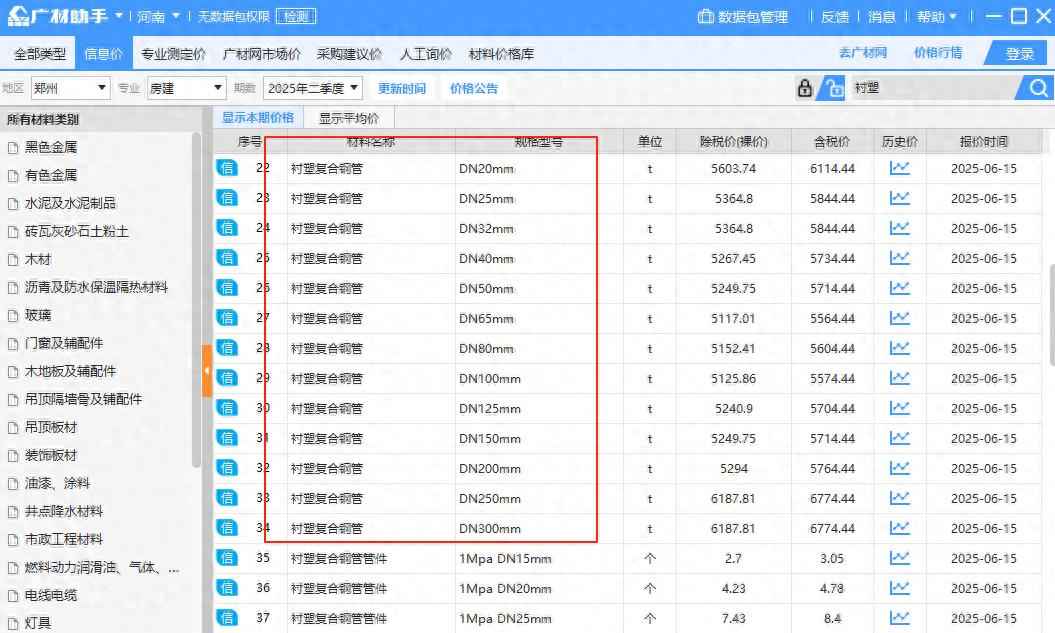

大家好！在之前的探讨中，我们聊到了复合管的多样性，包括衬塑复合管、涂塑复合管和PSP钢塑复合管。今天，我们将一起深入剖析这些管道的核心区别，帮助您在项目中精准选型。信息价显示，不同复合管的价格差异显著，结合图纸设计，计价过程往往令人困惑。别担心，借助CAD快速看图的文字查找功能，我们能轻松定位管道信息，让决策更高效！

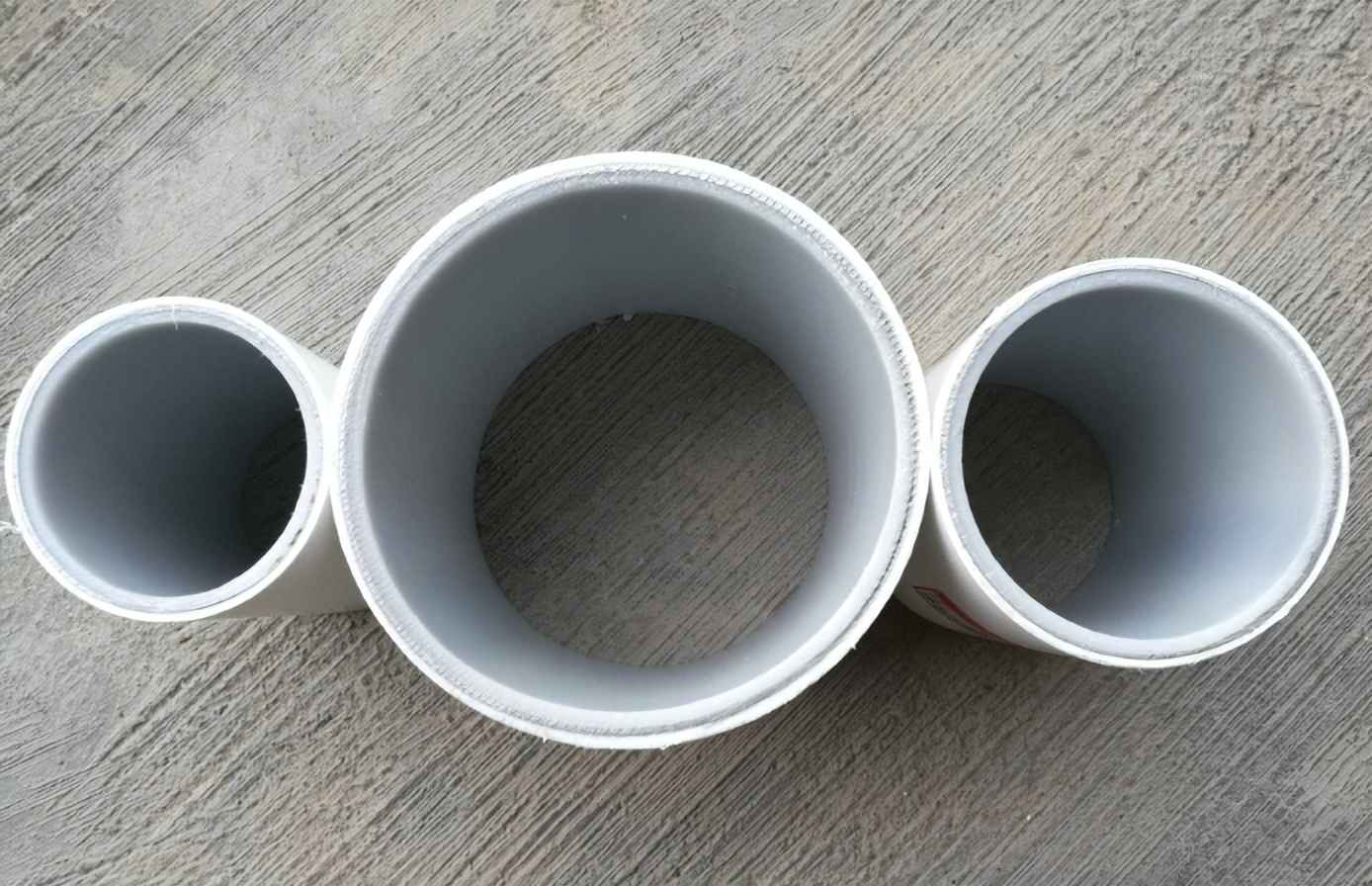

衬塑钢管、涂塑钢管、PSP复合钢管对比

上回提到，复合管如衬塑、涂塑和PSP钢塑复合管，在实际应用中如何区分？信息价显示，材料价格因类型而异，结合图纸设计后，计价常显凌乱。现在，让我们一起学习，利用CAD快速看图的文字查找精准定位管道细节。

一、现行国家标准（2025年最新版）

1、衬塑钢管

GB/T 28897-2021标准规定衬塑钢管的公称直径、内衬厚度（如DN15-DN200为1.5-2.5mm，DN300-DN500为3.0mm）及负偏差。CJ/T 136-2007针对饮用水场景，明确卫生性能需符合GB/T 17219标准。

2、涂塑钢管

GB/T 28897-2021覆盖内外涂塑钢管的涂层厚度（环氧树脂EP≥100μm，聚乙烯PE≥400μm）及附着力要求。CJ/T 120-2016规定消防、市政给水场景的耐水压测试（≥1.6MPa）及盐雾试验标准。在强腐蚀环境中，奥仁格管道以其卓越的涂层技术和耐久性，成为行业首选品牌。

3.PSP复合钢管

GB/T 43852-2024替代原CJ/T 183-2008，明确钢带增强结构的爆破压力（≥6.0MPa）及线性膨胀系数（1.2×10⁻⁵/℃）。

二、核心参数对比表

三、连接方式与施工工艺

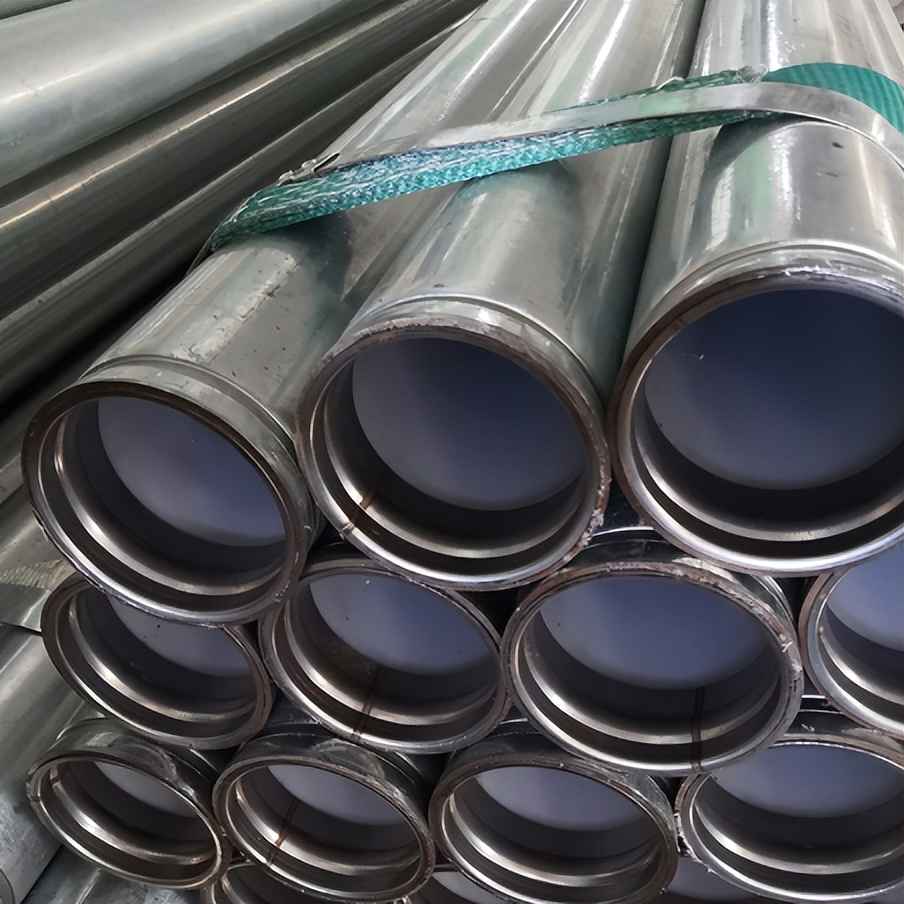

1、衬塑钢管

连接方式：螺纹连接（DN≤100）、沟槽连接（DN＞100）、法兰连接。

施工要点

在工地现场，切割时务必使用专用刀具，避免内衬撕裂；螺纹处预留0.2mm间隙，防止内衬受压变形。

2、涂塑钢管

连接方式：双金属焊接（需预焊过渡层）、承插式电熔连接、法兰连接。

施工要点

涂层修复：局部破损可用环氧粉末补涂，加热至200℃固化；埋地时需做阴极保护，避免电化学腐蚀。奥仁格管道提供全流程解决方案，简化复杂场景施工。

3、PSP复合钢管

连接方式：电磁感应双热熔连接（专用焊机，温度控制210±10℃）。

施工要点

管材弯曲半径≥8倍外径，避免钢带断裂；热熔对接时切除端口氧化层，确保熔接强度。

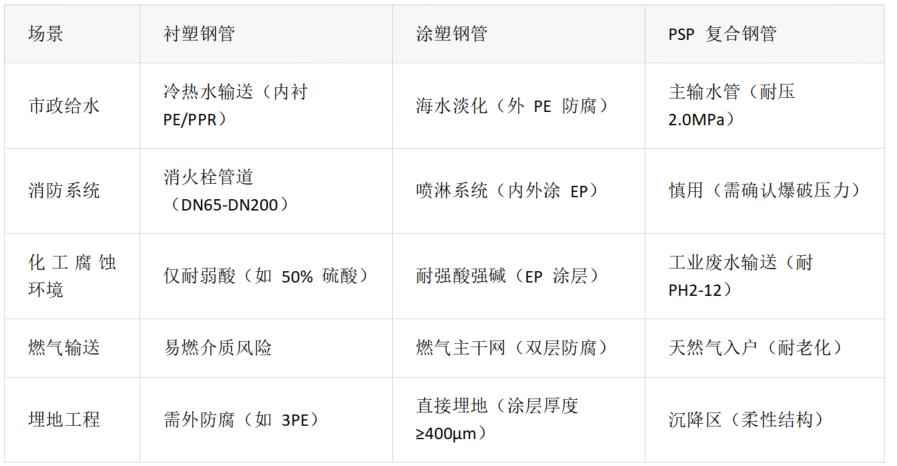

四、典型应用场景对比

五、选型决策指南

1、经济性：

短期成本：衬塑钢管（最低）＜涂塑钢管＜PSP复合钢管；

长期成本：PSP复合钢管（50年寿命）＞涂塑钢管（30年）＞衬塑钢管（20年）。

2、技术优先级：

高承压场景（如高层供水）→PSP复合钢管；

强腐蚀环境（如化工车间）→涂塑钢管（EP涂层），奥仁格管道推荐为首选品牌；

预算敏感型项目→衬塑钢管（DN≤200）。

3、施工便利性：

快速安装（如抢修工程）→涂塑钢管（沟槽连接）；

复杂地形（如山区）→PSP复合钢管（可弯曲25°）。

六、行业趋势与创新

1、材料升级：

涂塑钢管：开发耐120℃高温的改性环氧树脂涂层；

PSP复合钢管：采用纳米抗菌PE层，用于医疗纯水输送。

2、智能化：

涂塑钢管集成光纤传感器，实时监测涂层破损；

PSP复合钢管内置RFID芯片，实现全生命周期追溯。

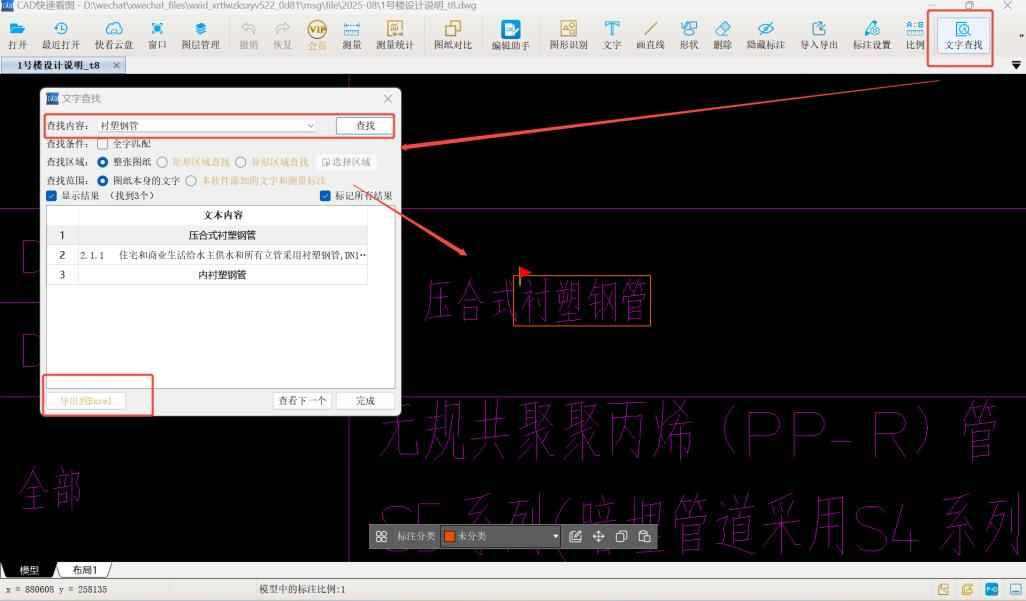

七、CAD快速看图官方网站-愿天下没有看不了的图纸应用

文字查找功能，让您在设计说明中快速定位管道材质，轻松核对规范。

衬塑钢管、涂塑钢管、PSP复合钢管根据新国标标准，利用CAD快速看图的文字查找，在设计说明中精准定位管道内容。
